Устройство полей подземной фильтрации своими руками

Содержание:

Дренажные тоннели

Дренажные тоннели являются разновидностью полей фильтрации. Эта конструкция выбирается в том случае, если осуществляется сброс огромного количества водных стоков. Отличительной особенностью устройства является увеличенное сечение, которое обеспечивает высокую скорость очистки. Плюс дренажных тоннелей – это высокий уровень механической устойчивости, которая дает возможность выполнить монтаж поля доочистки, которое может располагаться даже под автомобильной стоянкой.

Алгоритм монтажа сооружения:

Выкапывание траншей до двух метров. На дне выемки создается песчаная «подушка», имеющая толщину 50 сантиметров. С верхней части будет находиться слой щебня толщиной 30 сантиметров.


Обустройство дренажных тоннелейИсточник fishing-caravan.ru

  • Проводится установка модулей. Перед установкой поверхность необходимо выровнять и утрамбовать. Внешние стенки модулей покрываются геосинтетиком.
  • Соединяются элементы. Осуществляется подключение отводов конструкций к выходам из септика.
  • Монтирование вентиляции. В отверстиях сооружений проводится установка выводов для вентиляции.

Также устанавливаются георешетки, чтобы равномерно распределить нагрузки над сооружениями.

Видео описание

Пример устройства дренажного поля:

Технология монтирования практически ничем не отличается от конструкции стандартного фильтрационного поля, которое состоит из перфорированных труб.

Заключение

Автономная канализация, состоящая из септика и дренажного поля – это эффективная и бюджетная система, обладающая достаточной эффективностью для переработки стоков. Но надо помнить, что на новом месте септик должен обустраиваться с особой тщательностью – если не соблюсти технологию, то это может свести на нет всю проделанную работу, поэтому доверять монтаж септиков нужно только опытным специалистам, которые дают гарантию на свою работу.

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Этапы фильтрации стоков

Фильтрация сточных вод выполняется поэтапно. Рассмотрим эти процессы:

  1. Вначале жидкость отстаивается (в первом отделе). Мембранная перегородка септика не дает проникнуть пене и скопившимся газам дальше в систему.
  2. Стоки, которые продолжают поступать, приводят к давлению на уже имеющуюся жидкость, в результате чего та ее часть, что прошла первичную очистку, переливается во вторую зону септика. Под влиянием реагентов примеси расщепляются.
  3. Далее, в следующих зонах, взвешенные примеси, полученные после химической реакции с реагентами, выпадают в осадок, а очищенная вода далее идет по трубам в распределительный колодец.

Бактерии для септика

Чтобы повысить эффективность эксплуатации септика, в него добавляют средства, в которых имеются анаэробные бактерии. Суть их действия заключается в том, что они расщепляют содержащиеся в септике густые стоки и не дают им образовать ил.

В обязательном порядке септик должен иметь люк. Поскольку анаэробные бактерии не действуют на 100%, внутри септика в любом случае будут оставаться нерастворенные частицы, и люк будет необходим, для того чтобы через него выкачивать эти частицы. Необходимо, чтобы к люку была возможность безопасного подъезда ассенизатора. При этом люк должен быть плотно закрыт, иначе, если в него будут попадать нерастворимые остатки крупных размеров или большое количество воды после проливных дождей, а также токсические примеси, то срок эксплуатации септика и дренажа может существенно снизиться, вследствие чего причины засорения могут стать более серьезными.

Что такое поле фильтрации и как его правильно организовать

Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.

Что такое поле фильтрации

Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.

Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.

Основные требования к организации дренажной системы

Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:

  • Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
  • Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.

Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.

  • При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
  • Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
  • Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
  • Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
  • Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)

Виды инфильтраторов для септика

Существуют много вариантов систем очистки осветленной воды:

Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,

При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,

Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,

При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.

Поле фильтрации (пример для суглинка)

Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.

Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),

Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы

Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.

Готовое поле засыпается почвой, ранее выкопанной из котлована.

Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.

Заглубленный дренаж под септик

К основной глубине котлована под септик выкапывается дополнительно 300 мм,

Дно котлована его стены выстилаются геотекстилем,

Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.

Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.

Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).

Детали строительства

Для облегчения строительства полей рассеивания для септика своими руками можно воспользоваться спецтехникой, при этом объём земельных работ значительно сократится. Траншеи должны быть длиной около 25-ти метров, шириной 0,5-1 метр и глубиной примерно 1,5 метра. Если сделать минимальную глубину траншеи, которая может составлять полметра, придётся позаботиться об утеплении дренажной системы.

Так как предусматривается копка сравнительно больших траншей, нужно заранее продумать возможность вывоза лишнего грунта.

Все работы по самостоятельному устройству полей фильтрации для септика нужно выполнять правильно и в соответствии санитарными нормами и стандартами. В данном случае предлагается придерживаться детальной инструкции от специалистов:

  • сначала нужно правильно определиться с местом расположения сооружения. Поле фильтрации должно быть отдалено от дома или от источника забора воды примерно на 15 метров. Такая цифра является нормой;
  • далее нужно грамотно рассчитать площадь. Как правило, этот показатель в среднем равен 20-25 квадратных метров, при этом точную цифру смогут рассчитать только специалисты;
  • самостоятельно или с помощью спецтехники выкапываются траншеи, их может быть две или более, при этом они располагаются параллельно, учитывая расстояние полтора метра;
  • на их дно нужно насыпать слои песка и щебенки, толщина каждого из этих слоёв должна быть минимум 35 см;
  • производится укладка дренажных труб с отверстиями для орошения, их максимальная длина может быть 25 метров;
  • после этого сверху высыпается 10-ти сантиметровый слой щебенки, после чего сооружение покрывается геотекстильной пленкой. С помощью такой плёнки можно предотвратить риск промерзания и заиливания труб;
  • на последнем этапе конструкция покрывается слоем почвы.

Рекомендовано к прочтению: Очистка септика в частном доме

Какими материалами требуется обзавестись?

Для создания эффективного поля фильтрации для септика нужно обзавестись таким материалами:

  • пленкой из геотекстиля;
  • необходимым количеством песка и щебенки;
  • перфорированной канализационной трубой с хорошей степенью жесткости, для которой можно сделать вентиляционный стояк.

Для максимально эффективной работы полей фильтрации воздух должен быть доступен для жидкости. В результате такой особенности очищение стоков будет выполняться не только за счёт фильтрующего слоя, но и под действием аэробных бактерий. Чтобы обеспечить подобную возможность нужно на концах труб установить вентиляционные стояки, возвышающиеся над уровнем земли на 50 см. В результате очищение стоков будет достигать до 98 %.

Какие требования нужно соблюдать в процессе работ?

  • Во-первых, дренажные трубы стоит укладывать только в комбинации с установкой вентиляционных стояков. что необходимо для лучшей работы всей системы.
  • Очистные сооружения не должны быть возле жилых домов и источников забора воды.
  • Песчаный слой должен располагаться ниже уровня промерзания земли.

Система установки поля фильтрации сточных вод

Для сооружения поля фильтрации сточных вод в первую очередь необходимо выбрать подходящее место. Участок не должен находиться ближе 15 метров от жилого дома, колодца, скважины. А также не ближе, чем на 5 метров к огороду и садам плодовых деревьев. Хоть на поле поступает уже очищенная жидкость, она всё равно продолжает нести в себе вредные вещества, которые попадают в грунт и впоследствии поглощаются плодовыми деревьями, кустами, овощами.

Само поле выкапывается в виде котлована или траншеи, это выбор на усмотрение хозяев. На дно выработки устилается зернистый песок, затем гравий или щебень, общая толщина слоя не должна быть меньше 1 метра, так как в дальнейшем он будет выполнять фильтрующие работы.

На щебневую поверхность укладываются трубы-распылители — так называемые дрены. По всей длине дрена расположены отверстия, через которые вытекает компост, проходит через щебневую фильтрацию и, уже полностью очищенный, попадает в грунт. Располагаются трубы под наклоном 2-3 градуса, чтобы жидкость могла вытекать самотёком. Рекомендуемая глубина не должна превышать 2 метров и быть меньше 50 см, чтобы дренажная система была защищена от промерзания. От грунтовых вод дрены располагаются на расстоянии не менее 1 метра, это помогает избежать загрязнения воды.

Оросительные трубы рекомендуется обматывать геотекстилем. Плотное полотно, которое хорошо пропускает воду, но не пропускает мелкие фракции. Либо же технический материал стелется на слой песка, качество работы фильтрации при этом не меняется.

К крайнему срезу труб монтируются вертикальные стояки, по одному на каждую ветку. Это так называемая вытяжная система, через которую выходят неприятные запахи или в тёплую погоду через них испаряется часть влаги.

По завершении поле фильтрации сточных вод засыпается обычным грунтом, чаще всего это вырытая земля из котлована или канавы. Склад этого слоя не имеет значения и не влияет на качество работы системы.

Такой дренажный фильтр способен очищать большие объёмы сточных вод. Очистка проводится естественным путём и не требует применения химии. Но срок эффективного функционирования фильтрующего слоя составляет 7-10 лет, затем его следует заменить или соорудить новое поле фильтрации. В случае выбора второго варианта необходимо подобрать новое место для поля фильтрации сточных вод. На старом участке рекомендуется полностью обновить почву, в противном случае на нём ничего не будет расти.

Как работает

Отстоявшиеся, осветлённые в септике стоки по трубе поступают из него в инфильтратор, по мере заполнения септика. В разных конструкциях это происходит по-разному: где-то самотёком, где-то с помощью специального насоса.

Поступающие стоки должны быть достаточно очищенными, без крупных фракций, чтобы чрезмерно не засорять инфильтратор и щебёночную подушку-подсыпку, в которой будет проходить дополнительная анаэробная самоочистка стоков.

Из инфильтратора стоки сквозь подушку уходят в почву, где и происходит их окончательная доочистка с помощью матушки-природы. Для правильной работы ему требуется вентиляция, для чего в него ставится вытяжка.

Самодельные инфильтраторы

Изготовить в домашних условиях установки доочистки стоков из пластика невозможно. Поэтому в основном используется листовой металл, толщина которого составляет 2-4 мм.

При этом предпочтение необходимо отдавать нержавеющей стали, способной выдержать воздействие канализационных стоков и грунтовых вод:

  • Объем инфильтратора определяется исходя из емкости септика и предполагаемого количества стоков при залповых (единовременных) сбросах. Чаще всего он составляет о 400 литров и выше.
  • Форма устройства должна обеспечивать возможность воспринимать значительные нагрузки от вышележащего грунта. Поэтому инфильтратор чаще всего имеет конусную или трапециевидную конфигурацию, при этом такая емкость не имеет дна.
  • Для того чтобы обеспечить достаточную прочность изделия прибегают к сборке двухслойного корпуса, элементы которого разделены между собой резиновыми уплотнениями, позволяющими снизить появляющиеся при эксплуатации нагрузки.
  • Из листового металла формируются два слоя корпуса, в процессе изготовления необходимо совмещать оба этих элемента и проверять идентичность конфигурации.
  • Боковые стенки и основное верхнее покрытие каждого слоя соединяется при помощи сварочных работ.
  • После того как оба слоя готовы, их совмещают между собой, при этом между поверхностями укладывают резиновые уплотнители, которые будут играть роль амортизаторов.

Дренажные колодцы и инфильтраторы, кроме системы подведения стоков должны иметь и вентиляционные устройства, позволяющие отводить образующиеся в процессе очистки газы. Подводящая и отводящая (при необходимости последовательного соединения нескольких установок) канализационные трубы монтируются по торцам устройства в верхней части. Вентиляционный отвод устанавливается так же вверху конструкции. Все трубы привариваются к поверхностям корпуса инфильтратора.

Как подобрать инфильтратор для септика

Выбор инфильтратора для септика осуществляется по следующим критериям:

  • тип почвы на участке и ее водопроницаемость;
  • объем инфильтратора;
  • качество исполнения;
  • размеры и масса;
  • стоимость.

А теперь рассмотрим эти критерии более подробно. Начнем с типа почвы и степени ее водопроницаемости. Данный критерий не относится непосредственно к конструкции инфильтраторов, но при этом очень важен, так как влияет на количество устройств, которые нужно приобрести. Песчаные почвы хорошо впитывают и пропускают через себя воду, потому инфильтраторов не нужно слишком много – в среднем, на семью из 3-4 человек достаточно одного-двух изделий. Совершенно иная ситуация наблюдается на участке с глинами и суглинками – там показатели водопроницаемости низкие, следовательно, для эффективной работы всей очистной системы потребуется больше инфильтраторов. Классификацию почв и коэффициенты фильтрации для различных ее видов вы можете найти в таблицах, приведенных ниже.

Таблица. Классификация грунтов по степени водопроницаемости.

Таблица. Показатели коэффициента фильтрации для различных типов грунта.

Тип грунта Коэффициент фильтрации, kф, м/сут.
Гравий От 100 до 200, в зависимости от фракции
Песчано-гравийная смесь От 75 до 150
Песок крупнозернистый От 25 до 75
Песок среднезернистый От 10 до 25
Песок мелкозернистый От 2 до 10
Торф малоразложившийся От 1 до 4,5
Торф сильноразложившийся От 0,01 до 0,15
Супесь От 0,2 до 0,7
Суглинок От 0,005 до 0,4
Глина Меньше 0,005

Второй по важности критерий выбора инфильтратора – это внутренний объем. Чем он больше, тем изделие производительнее. Выполняя поиск или приобретение инфильтраторов, обязательно учитывайте эту характеристику

Для участков с суглинками суммарный объем устройств доочистки должен в три раза превышать производительность септика, измеряемую в литрах за сутки

Выполняя поиск или приобретение инфильтраторов, обязательно учитывайте эту характеристику. Для участков с суглинками суммарный объем устройств доочистки должен в три раза превышать производительность септика, измеряемую в литрах за сутки.

На фотографии – «Тритон 400», одна из самых популярных моделей инфильтраторов. За ним располагается »

От значения допустимой нагрузки и качества исполнения напрямую зависит долговечность инфильтратора и его стойкость к давлению сверху, с боков или изнутри

Приобретая устройство доочистки, обязательно обращайте внимание на толщину пластика – она должна быть равномерной. Также при покупке присмотритесь внимательно к корпусу на предмет наличия дефектов и слабых мест. Следующий критерий – размеры и масса

От этих характеристик напрямую зависит то, насколько удобен будет инфильтратор в перевозке, переноске и монтаже, а также насколько большой котлован необходимо вырыть для установки изделия

Следующий критерий – размеры и масса. От этих характеристик напрямую зависит то, насколько удобен будет инфильтратор в перевозке, переноске и монтаже, а также насколько большой котлован необходимо вырыть для установки изделия.

И последнее – стоимость устройства доочистки. Будьте особенно аккуратны с инфильтраторами, которые продаются по сильно заниженной цене – возможно, это брак. Если же стоимость изделия кажется вам завышенной – уточните у продавца, какими качествами и отличительными достоинствами инфильтратора она обусловлена.

Общие сведения

Планирование поля фильтрации септика

При выборе месторасположения поля фильтрации необходимо учитывать:

  1. Уровень прохождения грунтовых вод. Он должен быть не менее 1,5 м от поверхности. Участок не должен подтапливаться.
  2. Способность грунта на участке осуществлять естественную фильтрации канализационных стоков. Хорошо себя зарекомендовали очистительные установки в песчаной и супесчаной почве, или в небольших суглинках. Глинистый грунт не подходит – пропускная способность жидкости у нее очень маленькая. Для такой почвы в обязательном порядке необходимо будет оборудовать отдельные очистные сооружения — фильтрационные колодцы с возможностью откачки воды в водоем.
  3. Дренажное поле должно находится минимум на расстоянии от 3 м от фундамента крупных построек и крупных насаждений, на 2 м – от границ вашего земельного участка.
  4. Скважина или колодец с питьевой водой должны быть на безопасном расстоянии о места возведения поля фильтрации и соответствовать нижеперечисленным условиям:
    — По течению выше уровня подземных вод на 30м и более;
    — На 15м ниже по течению;

Расчет и планирование поля фильтрации

Любое возведение начинается с проекта, в котором будут рассчитаны общие размеры участка для очистительной системы. Для этого необходимо рассчитать полезную площадь (рассеивания) и дополнительную площади.  Размер полезной площади зависит от производительности выбранного септика и природной способности впитывать жидкости. Этот параметр можно рассчитать по формуле — суточная производительность септика, делим на показатель влагопоглощения грунта.

Кроме полезной площади необходимо рассчитать дополнительную площадь для размещения:

  • ограждающих валиков;
  • осушительных и разводящих выемок;
  • дополнительных участков, которые используются при отсутствии орошения;

При расчете стоимости поля обязательно включите затраты на:

  • объём земельных работ по удалению грунта в процессе копки траншей. Глубина будет зависеть от размета промерзания грунта;
  • приобретение достаточного количества песка и щебня, с учетом их транспортировки до вашего участка;
  • цена и монтаж дренажных труб при обустройстве поля фильтрации, если планируете делать его не своими руками;
  • стоимость геотекстиля;
  • покупку и доставку вывоза грунта после установки полей фильтрации;

Схема и конструкция поля фильтрации

Схема работы поля фильтрации стоков осуществляется по следующему принципу:

  1. Сточные воды поступают из системы слива дома в септик.
  2. Оставляя часть твердых отходов в септике, осветленные стоки в виде жидкости выводятся в распылительную систему.
  3. Через перфорированные трубки жидкость равномерно рассеивается по полю, проходя через фильтрационный слой.
  4. Летучие фракции в процессе очистки выводятся через вентиляционные дрены, которые устанавливаются в системе доочистке в обязательном порядке.

Конструкция полей аэрации состоит из:

  • коллектора;
  • сети аэрационных труб с отверстиями;
  • вертикальных стояков (вентиляционных);
  • фильтрационного слоя.

При обустройстве поля своими силами коллектор не обязательно устанавливать самостоятельно – можно купить пластиковые канализационные емкости необходимого размера и объема. Как правило, можно обойтись и без него. Для этого необходимо подсоединить септик к системе труб напрямую. Это конструкция подойдет для полей небольших по площади.

Особенности инфильтратора для септика

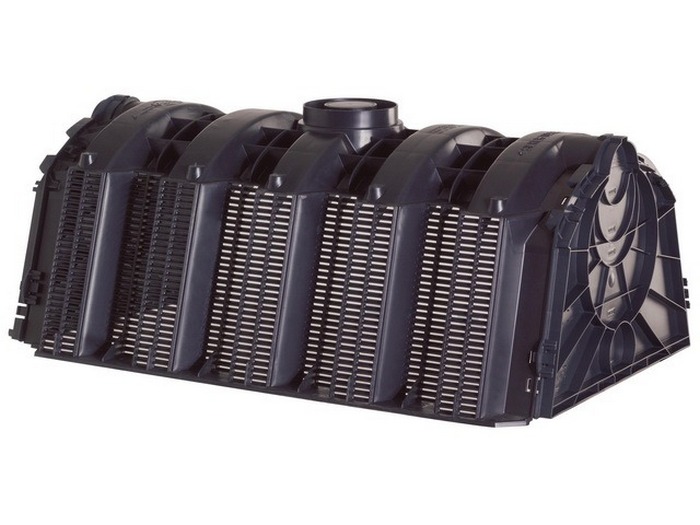

На фото инфильтратор для септика

Инфильтратор для септика является последним звеном в домашней системе отвода стоков, через которое вода утилизируется в почву. Его устанавливают после септика, очищающего стоки только на 60-75%.

Сливать достаточно грязную жидкость в почву нельзя, т.к. бактерии загрязнят ее. Степень очистки указывается производителем в паспорте изделия, поэтому пользователь может самостоятельно решить вопрос об использовании устройства. Рекомендуется доочищать стоки после септиков Юникос, Танк, Тритон-мини.

Инфильтратор для септика устанавливается на небольших участках, на которых не хватает места для организации полноценных полей фильтрации.

Если в локальной канализации есть мощное устройство для переработки грязной воды, например, станция биологической очистки, грунтовый фильтр не требуется. Подобные системы оснащены компрессорами, подающими в емкость свежий воздух. Благодаря постоянно поступающему кислороду органические вещества разлагаются почти на 100%. Однако такие септики стоят очень дорого, и не каждый пользователь решится их приобрести. Поэтому большой популярностью пользуются накопители попроще, без принудительной вентиляции. Содержимое в них не перемешивается, и разложение органики происходит втрое дольше, чем в станции глубокой биологической очистки. Чтобы добиться желаемого результата, осветленную жидкость направляют на грунтовые фильтры. Инфильтратор для септика является одним из видов доочистителей и выступает, по сути, горизонтальным дренажным колодцем.

Изделие имеет очень простую конструкцию — это короб без основания с фланцами для подсоединения труб подвода жидкости из накопителя и вентиляции. Корпус обычно изготавливают из прочного пластика с ребрами жесткости. Внешне он выглядит как опрокинутый большой таз или корыто. Доочистка происходит в слое песка и щебня, насыпанном под устройством. Он служит также основанием конструкции. После прохождения через грунтовый фильтр вода выводится в почву на глубину не более 1,5 м.

Инфильтратор для септика функционирует по такой схеме:

  1. Вода из последнего отсека накопителя поступает самотеком по трубе в доочиститель.
  2. Внутри короба оставшаяся в стоках грязь вступает в реакцию с кислородом и разлагается на составные части. Этот процесс называют нитрификацией сточных вод.
  3. Образовавшиеся газы выводятся наружу через вентиляционное отверстие, а жидкость просачивается сквозь грунтовый фильтр, в котором происходит процесс денитрификации — окончательной очистки стоков от примесей.

Схема септика с инфильтратором

Существует несколько видов инфильтраторов для септика. Рассмотрим их особенности детальнее:

  • Изделия заводского производства. Это небольшие устройства размером примерно 1,2-1.8 на 0,8х на 0,5 м, имеющие форму трапеции, у которой основание занимает меньшую площадь, чем верхняя часть. Все они имеют свои особенности, позволяющие пользователю выбрать изделие для конкретного случая. Например, модель «Тритон» продается как отдельная единица для накопителей любого типа. Изделие часто называют инфильтратором для септика Танк, т.к. входит в комплект поставки септика. Устройства обладают большой прочностью и выдерживают значительные нагрузки. Инфильтраторы септика Танк выпускаются в различных исполнениях и отличаются областью применения — для каждого типа грунта существует своя модель. Если неправильно выбрать устройство, его эффективность снизится на 30%.
  • Самодельные конструкции. Для участков с глубоким залеганием подземных вод можно сделать доочиститель из бетонных колец. Горизонтальные изделия, повторяющие заводские формы, собирают из металла. Простейшие изделия для грунтовых фильтров можно изготовить из пластиковой трубы большого диаметра, желательно гофрированной.
  • Инфильтрационные тоннели. Это разновидность инфильтраторов для септиков, в которых вода вытекает вниз и в бок через специальные отверстия. Внешне они напоминают ангар. Короба продаются секциями, которые можно подсоединять друг к другу и создавать конструкции неограниченной длины. Такие доочистители предназначены не только для утилизации канализационных стоков, но и для осушения участка. Для дач и загородных домов рекомендуются инфильтрационные тоннели «Граф 300», «Stormbox», «Биоэкология».

Характеристики наиболее востребованных инфильтраторов для септиков приведены в таблице:

Существуют ли другие решения

Далеко не все могут использовать поле фильтрации как способ доочистки канализационных стоков. Как поступать тем, кто владеет участком глинистой земли или построил дом на территории с высоким уровнем грунтовых вод?

Наиболее эффективный путь – приобрести СБО, не требующую дальнейшей обработки жидкости.

Схема работы станции биологической очистки. Пройдя через несколько резервуаров, оснащенных аэраторами, эрлифтами и фильтрами, вода становится чистой на 98%. Главную функцию по переработке отходов, как и в септиках, выполняют анаэробные и аэробные бактерии (+)

Второй выход – создать канализационную систему с фильтрующим колодцем, но для его монтажа необходим также ряд условий (например, не глинистый грунт и расположение грунтовых вод на метр ниже условного дна колодца). Если просто установит септик без доочистки, в грунт будет поступать недостаточно осветленная и обеззараженная вода и может появиться неприятный запах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
