Плуг своими руками: лучшие конструкции и советы как создать эффективное устройство (70 фото)

Схема плуга. Схемы разных плугов и их назначения

Стандартный плуг способен пахать землю на глубину 18-35 см. Есть гладкий способ вспахивания лемешными плугами, но для лучшего разрезания и дробления пласта, на плуг могут крепить право отталкивающие корпуса, формируя свально-развальный тип вспахивания.

Тогда при малейшем отклонении в сторону от заданного направления, отвал дробит землю на мелкие кусочки.
Стандартный плуг (схема плуга) состоит из рамы, ножа, предплужника, механизма сцепления с трактором, а также корпуса . Плуг может иметь опорные колеса. Их может быть несколько, или один. Зависит от конструкции определенного плуга. Корпус, в свою очередь, это совокупность лемеха, отвала и полевого колеса. Схему стандартного плуга вы можете увидеть ниже:

Итак перед вами полная схема плуга:

1. — предплужник,
2. — корпус плуга,
3.  — рама,
4. — нож плуга,
5. — опорное колесо,
6. — винт регулировки опорного колеса,
7. — механизм сцепления с трактором.

Определим принцип сцепки плуга с трактором. По этому критерию можно распределить навесные, полунавесные и прицепные плуги.

Плуги по принципу сцепки

Навесные плуги характерны тем, что плуг крепится к трактору при помощи крепления навесного механизма плуга к такому же механизму на тракторе.

Прицепные плуги крепятся к трактору через прицепную серьгу.

Автосцепление плуга с трактором образуется благодаря работе замка и рамки. Замок надежно закреплен, а рамка фиксируется пальцем к нижним рычагам тракторного навеса, и щекой к верхней тяге.

Крепление плуга к трактору

При эксплуатации и рамка и замок поддерживаются собачкой, которая через трос связана с кабиной водителя. Таким образом тракторист может отсоединить сцепление прямо из кабины. В навеску входят две встречные стойки и раскос. Они соединяются между собой одним болтом.

Стойки присоединяются к кронштейнам. Кронштейны крепятся к раме плуга болтами. Прицепные плуги характерны наличием трех колес в их конструкции.

1. Бороздное колесо — переднее, размещается поближе к переднему корпусу на дистанции 3-4 см от стенки борозды. При этом колесо не должно мешать отбросу почвы.

2. Полевое — второе колесо, оно следует за бороздным. Заднее — самое последнее. На каждое колесо приходится около 30% всего плужного веса. Полунавесные плуги имеют два колеса. Это полевое колесо и бороздное, которое расположено сзади.

Схема навесного крепления плуга

1.  — замок,
2. — раскос,
3. — рукоятка плуга,
4. — шейка,
5. — палец,
6. — рамка,
7. — собачка крепления,
8. — палец,
9. — стойка плуга,
10. — болт,
11. — раскос плуга,
12. — кронштейн

Трехъярусный плуг

Итак, поговорим о трехъярусных плугах. Они самые популярные в народе, так как при желании легко можно приспособить трехъярусный плуг для двухъярусной вспашки. Когда мы хотим оставить верхний слой обработанной нами почвы сверху, а второй и третий слои перемешать между собой, нам нужно снять задний корпус, на передний установить удлиненный отвал, а средний корпус ставим на главную балку за первым корпусом.

Когда верхний слой почвы замусорен, перебрасываем его на дно борозды: передний корпус с культурным отвалом ставим вместо заднего, а средний корпус ставим на место выносной балки. Внизу вы можете видеть схему трехкорпусного плуга. Для вас как вариант ниже показана схема плуга ПТН 40:

схема плуга ПТН 40

1.  — передний корпус,
2. — основной средний корпус,
3. — задний корпус,
4. — балка рамы (основная),
5. — балка для борон,
6. — подвеска,
7. — опорное колесо,
8. — выносная балка,
9. — черенковый нож,
10. — палец подвески

Схема плуга с гидропневматическим предохранителем

Ранее мы рассматривали стандартные плуги для обработки мягкой почвы. Плуг для обработки каменистой почвы оборудуют гидропневматическим предохранителем.

1.  — гидроцилиндр,
2. — маслопровод,
3. — манометр,
4. — гидропневматический аккумулятор,
5. — газовая камера,
6. — поршень предохранителя,
7. — вентиль, 8 — обратный клапан,
8. — рама плуга,
9. — опорное колесо плуга,
10. — корпус плуга

Такая повышенная устойчивость к труднопахотным почвам объясняется активным взаимодействием гидропневматического аккумулятора плуга с гидравлической системой трактора.

Когда плуг наскакивает на камень, корпус плуга поднимается, перемещая плунжер цилиндра, а цилиндр при движении выталкивает масло в аккумулятор, снабжая его энергией. Потом корпус возвращается в свое нормальное состояние, а его грядиль снова упирается в раму.

Схема конного плуга

Также, для легких земель подходит технических наворотов — конный плуг. Вам показан плуг марки ПВ-23. Это висячий плуг, что означает, у него только одно малозначимое опорное колесо. Оно практически на него не опирается, поэтому оператору нужно поддерживать его руками.

1.  — нож черенковый,
2. — лемех,
3. — отвал,
4. — полевая доска,
5. — рукоятка
6. — грядиль,
7. — регулятор глубины вспашки,
8. — регулятор ширины охвата,
9. — упряжной крюк,
10. — колесо и поддерживающая стойка плуга.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной – для пахоты мягкой земли малой площади;
• конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Разновидности плугов, их достоинства и недостатки

• по способу вспашки;
• по способу агрегирования.

По последнему показателю устройства могут быть полунавесными, навесными и прицепными. Каждый из описанных типов имеет своими достоинства и недостатки.

Прицепной плуг приводится в действие лишь с помощью транспортных колес. Сегодня в сельском хозяйстве используется редко, так как основная масса минитракторов оборудована навесной системой с установленным гидроцилиндром. К достоинствам относится тот фактор, что, как утверждают агрономы, после обработки земли этим плугом пашня становится более равномерной и гладкой. Недостатком прицепного плуга является довольно большой угол разворота, что препятствует его использование одновременно с полунавесными и навесными в одном загоне.

Навесной плуг поднимается лишь с помощью тракторной навески. Размер и число корпусов варьируется с учетом уровня тяги трактора. К достоинствам данной модели относят малый вес конструкции, небольшой угол поворота, да и конструктивных частей в нем меньше. Недостатком считается то, что минитрактор не может поднять и установить в транспортное положение плуг с большим количеством корпусов.

Полунавесной плуг устанавливается в транспортное состояние с помощью тракторной навески и непосредственно колес плуга. К достоинствам относится довольно большое число корпусов. К недостаткам: большой угол поворота и довольно большое количество конструктивных элементов и деталей.

По способу пахоты делятся на оборотные плуги (для гладкой вспашки) и необоротные (загонный вариант передвижения).

Настройка плуга перед работой

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

Обратите внимание на такие важные моменты перед настройкой плуга на минитрактор:

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Как сделать плуг для минитрактора своими руками, сравнение цены на самодельный и заводской

Собрать плуг для минитрактора своими руками может любой умелец.

С получением в собственность земли многие крестьяне организовали личные подсобные хозяйства, некоторые стали фермерами и сформировали большие земельные массивы. Опыт, приобретенный в работе на государство, теперь стал работать на самих сельских тружеников. Крупная техника на небольших земельных участках стала не нужна, и в моду вошли минитрактора. Соответственно, оснастка для такой техники также специфична, и зачастую дешевле произвести необходимое приспособление своими руками. Основным сельхозорудием для обработки земли является плуг. Купить готовый инструмент не всегда доступно, а собрать плуг для минитрактора своими руками может попробовать каждый.

Как сделать плуг для минитрактора своими руками

знать некоторые нюансы

Поднимая пласт земли на высоту до 30 см, корпус получает большие нагрузки, а его поверхность подвержена абразивному износу. Поэтому для рабочих частей самодельного плуга желательно использовать металл толщиной 4-6 мм.

Лемех желательно сделать съемным (перед использованием будет проще наточить). Из материалов лучше всего подходит сталь 9хС (изготавливают диски для циркулярки) либо сталь 45.

Учитывая все описанное выше, можно начинать делать отвал. Его делают тремя способами.

• Рабочая часть отвала в форме цилиндра. Если есть какой-то листогибочный инструмент (к примеру, вальцы), то для изготовления заготовки необходимой формы много труда не потребуется. Металлическую заготовку отвала (можно отрезать газовой электросваркой или ножницами по металлу) подают под наклоном в 21−24° на вальцы или листогиб, выгибают и правят по шаблону.
• В качестве отвала подходит труба (толщина стен около 6 мм) сечением 50-65 см. Из картона делают шаблон, прикладывают к трубе, проворят контур мелом и отрезают газосваркой. Если необходимо, то доводят молотом.
• Наиболее трудоемкий вариант, когда заготовку предварительно разогревают в горне и изгибают по матрице.

Корпус плуга делается из металлического листа (ст. 3 – ст. 10) не меньше 4 мм толщиной.

Специалисты советуют предварительно сделать все детали из картона и склеить их, сохраняя требуемые углы. Если эта картонная модель удовлетворит вашим требованиям, то можно приниматься за изготовления металлического плуга своими руками.

Сборка

При несоответствии углов

После на щиток приваривается пластина основания (сюда для лемеха приваривают упорные уголки) и распорная планка. Данную конструкцию тщательно осматривают и, при отсутствии каких-то погрешностей, плуг полностью сваривают. Стальной лист, на котором делалась сварка и сборка, отсоединяют от готового плуга при помощи «болгарки» или зубилом. Швы сварки непременно зачищают, лемех и отвал шлифуют шкуркой.

Чтобы самодельный плуг стал самоходным, на него устанавливают двухколесный мотоблок. Сделав плуг своими руками, можно за небольшие деньги купить сильного и надежного помощника в виде минитрактора, для обработки земли в поле, в огороде или на приусадебном участке.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

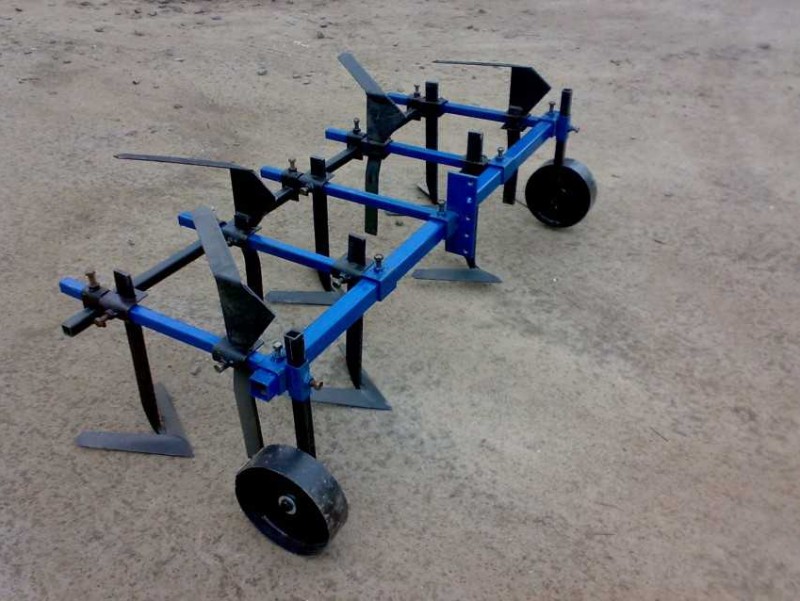

• Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

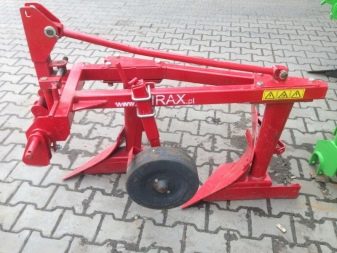

Небольшой тракторный плуг

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

Оборотные плуги — одно- и много- корпусные

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Особенности

Плуг для мини-трактора – это универсальное оборудование, которое широко используется владельцами приусадебных участков и фермерами. Существует два вида устройств – общие и специализированные. Плуг включает следующие элементы:

• опорная часть;
• лемех;
• стойка;
• полевая доска;
• перо.

Основным элементом данного устройства является железный лемех из легированной стали, задача которого перевернуть верхний плодородный пласт земли. Рабочая поверхность лемеха не просто поднимает землю, но и подрезает корневую систему сорных растений, а также способствует помещению семян на большую глубину, где они сгниют и не прорастут. Вспашка не только позволяет сделать почву рыхлой, но и насыщает ее кислородом. Лемех состоит из лезвия, пятки и носка. Существуют такие три формы лемеха, как:

• винтовой;
• цилиндрический;
• полуцилиндрический.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения.

Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

Заготовкой для корпуса изделия служит лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для выдержки размеров рекомендуется сначала собрать модель из картона, а затем приниматься за металлическую основу.

Как сделать самодельный плуг для минитрактора

Плуг – это сельскохозяйственный инструмент с установленным широким стальным лемехом, который используется для вспахивания грунта. Помимо обработки земли, плуги также используются для подводных работ, при поиске нефти, для укладки проводов.

На начальных этапах использования плуга как сельскохозяйственного инструмента его за собой тягали люди, немного позже для этой цели начали запрягать домашний скот (лошади, буйволы), сейчас же эту трудоемкую физическую работы выполняет сельскохозяйственная техника — минитрактор или комбайн.

Главная задача данного оборудования состоит в переворачивании верхней части земли. Такая процедура значительно освобождает землю от сорняков. Во время вспашки нарушается корневая система этих растений, уже начавших рост, но еще сильно окрепших. Помимо этого, одновременно с перевернувшимся пластом грунта уходят глубоко в землю семена еще не выросших сорняков, что, естественно, осложняет их последующее прорастание. Много семян сорняков во время вспахивания и вовсе умирает. При вспахивании земля становится рыхлой, более податливой и мягкой, что в последующем делает посев гораздо эффективней и положительно влияет на рост культурных семян.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Наиболее востребованные типы конструкции

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки. В плане изготовления они очень простые, т. к. обладают простой формой и не нуждаются в соблюдении строгих геометрических форм. Для сравнения, изделия лемешного типа гораздо «капризнее».

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.
