Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Содержание:

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

  • До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
  • Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
  • Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
  • По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Обшивка профлистом

Наживляем металл на гвоздики.

Здесь небольшой нахлёст, чтобы не видно было дерева. Остаётся сверху накрыть планкой.

Снизу это выглядит вот так:

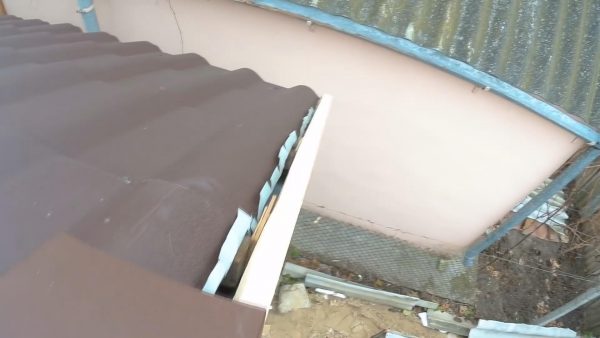

Этот торец будет накрывать такие детали:

Здесь также идёт ребро жёсткости. Эта часть будет накрывать мелаллочерепицу:

Саморезы вкручиваем на одинаковом расстоянии.

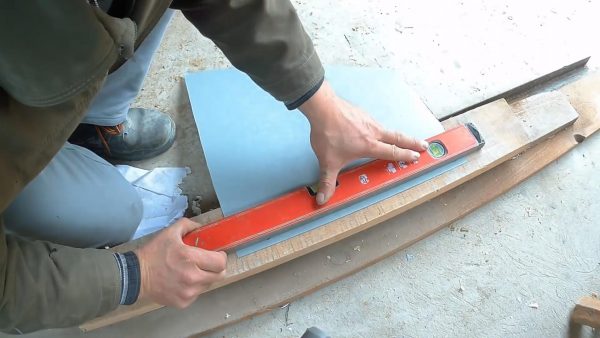

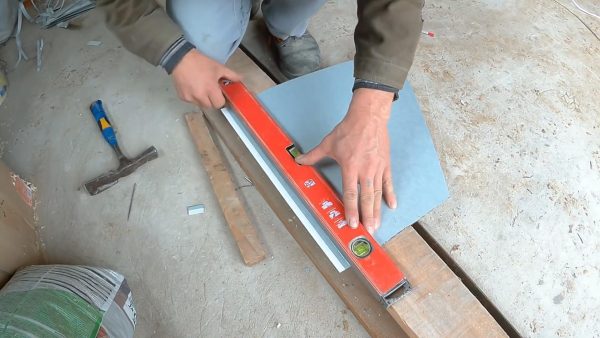

Здесь нарезали вот так:

Скрепляем верхнюю часть, сверху ещё конёк придавит. Следующая часть будет под неё заходить.

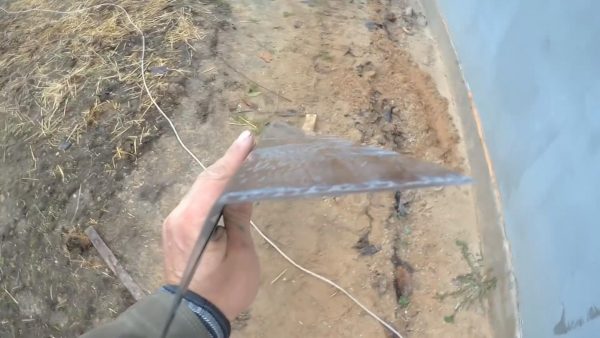

Так нам погнули материал. Кромку должны были загнуть полностью, а теперь приходится вручную всё подгибать.

Здесь мы заказывали такой размер, чтобы коричневый лист перекрывал белый, и чтобы саморезом прошивало и белый, и коричневый листы.

Белую планку завели под коричневую – тогда вода, если будет стекать, будет перетекать на другую планку:

Остаётся сделать вот этот квадрат:

Она прекрасно подходит:

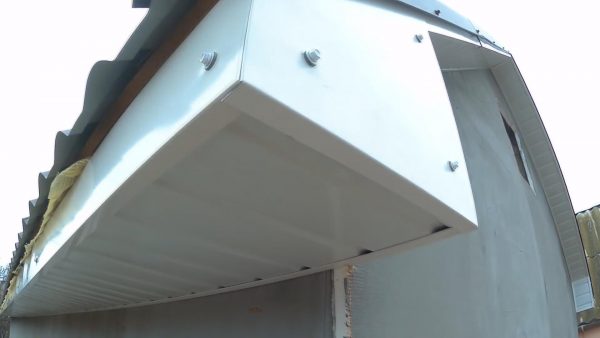

Получился уголок без всяких деревянных мест.

Крепим капельник. Его, конечно, надо было ставить перед тем, как закрывать крышу, а теперь приходится подсовывать материал, делать зазор, чтобы капельник шёл в ливнёвку:

Вычислили угол на крыше и заказали соответствующую планку. Вот что получилось в результате:

Когда фасад сделаем белым, он будет смотреться намного лучше. Сейчас на сером фоне белый профлист очень сильно выражен, но с окном сочетается.

Здесь профлист тоже белый и с окнами тоже сочетается. Когда смонтируем ливнёвку и водосточные трубы белого цвета, всё будет смотреться гораздо лучше.

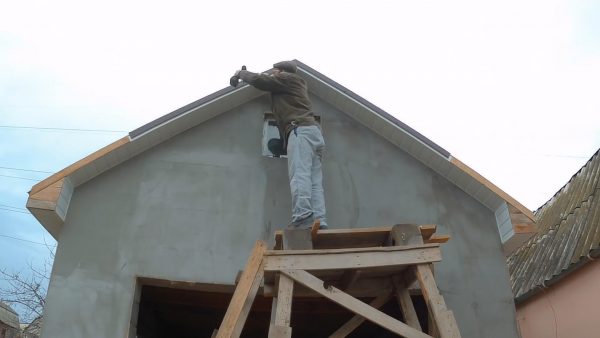

Здесь у нас готовый фронтон.

Все права на видео принадлежат: Aleksey Stopchik

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

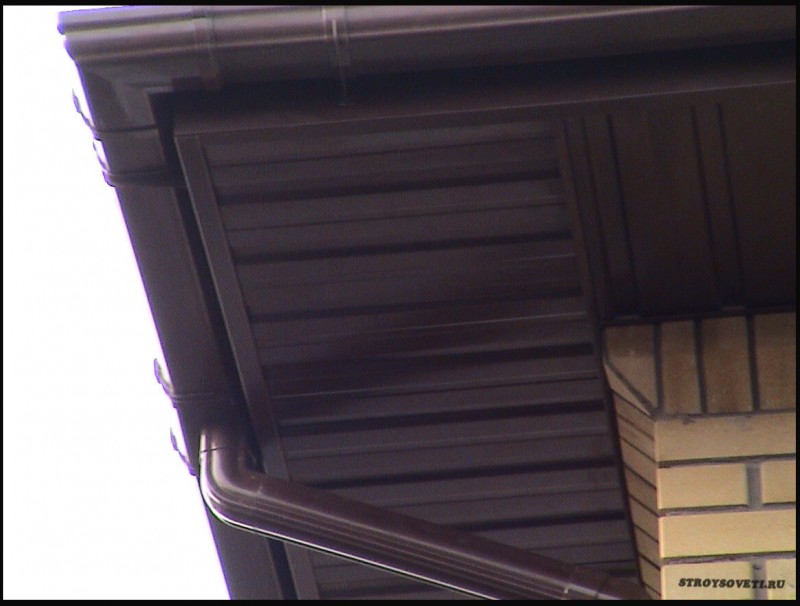

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

Зачем подшивается свес

Когда я спрашиваю у застройщиков будут они подшивать свес или нет, то у них сразу возникает масса вопросов. Поэтому, для повышения знаний интересующихся людей, я написал небольшой список, который полностью раскрывает суть подшитого свеса.

  • Благодаря продлению кровельного ската образуется расстояние, которое защищает поверхность стен от атмосферных осадков. Подшивка карниза обезопасит край материала от разрушительного воздействия влаги. Наверняка вы все видели, как в зимнее время года по свесу нарастают большие сосульки.
  • Карниз позволяет отвести скатывающуюся влагу за пределы здания, обезопасив отмостку и фундамент. Таким образом основание здания будет оставаться в целости и сохранности не одно десятилетие.
  • Закрыв карнизный свес вы заблокируете влаге, мелким грызунам и птицам доступ к стропильным элементам вашей постройки. Если влага воздействует только на древесину и металл, то плицы и грызуны способны расстегать теплоизоляционный слой, порвать пароизоляцию и наделать еще много чего вредного.
  • Благодаря заполненным карнизам здание сразу приобретает презентабельный и законченный вид.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

  • Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
  • Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
  • Поставить капельник.
  • Уложить гидроизоляцию.
  • Сделать обрешетку, контробрешетку.
  • Закрепить вентиляционную ленту на торцах брусков обрешетки.
  • Установить крюки водостока.
  • Прикрепить карнизную планку.
  • Уложить кровельное покрытие.

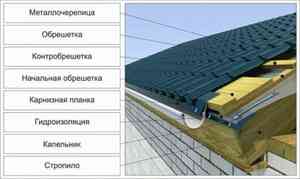

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

  • Лобовая планка с загнутым в форме буквы «Г» фальцем.
  • Деревянный брусок или обрезная доска шириной от 40 мм.
  • J-профиль.
  • Профилированный лист.
  • Ножницы по металлу или любой другой инструмент для резки профлиста.
  • Саморезы по металлу с резиновыми шайбами.
  • Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
  • Шуруповерт.
  • Дюбели или саморезы по дереву.
  • Строительный уровень.
  • Линейка.
  • Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

  1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
  2. Профлист разрезается на прямоугольники нужной длины.
  3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
  4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
  5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну

При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую

В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой

Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

Как укладывать гидроизоляцию на крыше

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

  • Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
  • К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

Примерный состав пирога для утепленной крыши из профлиста

Для чего нужны свесы и как их обшить

После завершения монтажа кровельного покрытия приступают к подшивке карниза профлистом, вагонкой, сайдингом и т.д.

На свесы возлагают декоративные и функциональные задачи, среди которых:

  1. Отведение от поверхности стен стекающей с крыши воды. Без широкого карниза отделка постройки начинает в короткие сроки терять свой вид, трескается и отсыревает.
  2. Вынос влаги от атмосферных осадков за пределы фундамента дома и отмостки.
  3. Защита элементов стропильной системы от намокания. Дело в том, что подшивка крыши профнастилом, другими материалами или софитами защитит стропильный деревянный каркас от попадания влаги снизу и в результате от загнивания.
  4. Создание завершенного облика здания, поскольку оформленный карниз скрывает непрезентабельные элементы кровли.

Чем подшить свесы крыши

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

  • карнизные;
  • фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

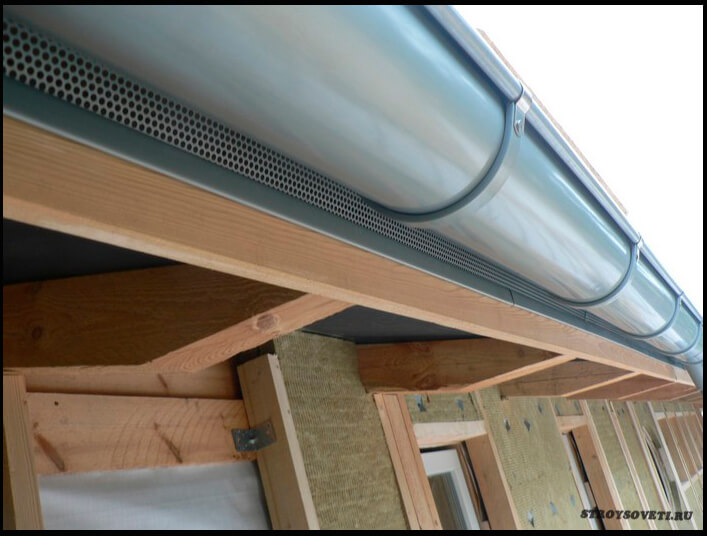

Как сделать вентиляцию крыши через подшивку


Как сделать вентиляцию крыши через подшивку

Как уже говорилось, карнизы защищают крышу и фасад сооружения от атмосферных осадков. Но при этом они не должны стать препятствием естественной вентиляции пространства под кровлей. И это касается не только мансард, но и обычных «холодных» кровель.

Нагретый воздух, поднимаясь снизу, должен свободно преодолевать карниз, пройти между крышей и пароизоляцией и выйти наружу посредством конька. Именно поэтому во время монтажа свеса нельзя применять монтажную пену или герметик, иначе будет происходить конденсация и, как следствие, промокание утеплителя.

Варианты подшивки крыши из профнастила

Кровля способна не только защищать дом от влаги и атмосферных осадков, но и выполнять декоративную функцию. То есть, от ее строения и устройства будет зависеть внешний вид дома. Это нам говорит о том, что все виды кровли должны быть завершены в работе и иметь прекрасный внешний вид.

Как только кровельное покрытие, в нашем случае это профнастил, уложен на крыше дома, можно приступать к подшивке свесов крыши. И здесь в качестве материала также лучше всего выбирать профнастил. Что касается вариантов, которые могут быть нами использованы для подшивки, то тут выделяют следующие основные:

  1. Подшивка профнастила в виде короба. Этот способ выбирается для крыши с большим уклоном. Но его выполнение занимает достаточное количество времени. Для начала создается специальный каркас. В качестве материала нужно брать обрезную доску, имеющую толщину в 4 см. Один ее конец крепится к стропилам. Чтобы зафиксировать второй край доски, на самой стене вашего дома должна быть устроена дополнительная конструкция в виде деревянного бруса. Он может выполняться, в том числе и в виде выноса на уровень свеса фронтонов.
  2. Подшивка по «кобылкам» или стропилам. Данны вариант будет отличным для крыши, которая имеет незначительный уклон. Но очень сложно придать идеальную ровную поверхность в местах края стропил. Здесь в качестве элементов применяются обрезки досок, которые и фиксируются к стропилам.

Чтобы подшить свес кровли можно применять совершенно различные варианты материалов. Но большую популярность играют следующие из них: перфорированные софиты, вагонка (деревянная, пластиковая или металлическая). Кроме этого отлично подойдет и профлист, имеющий к тому же и защитное покрытие из полимера. Данное покрытие играет не только защитную функцию, но и декоративную. Выбор аргументирован тем, что сразу же можно выделить следующие его положительные моменты:

  • Прочность;
  • Противостояние коррозии;
  • Незначительный вес;
  • Легкий монтаж и обработка.

Устройство карниза

В гражданском строительстве проект крыши всегда разрабатывается так, что она немного выступает за пределы периметра здания. Расстояние от нижнего края ската до стены дома называют кровельным свесом. По строительным нормам оно должно составлять не менее 40-50 см. Кровельный свес отводит дождевую и талую воду, скатывающуюся с крыши, на максимальное расстояние от стены, защищая ее от намокания. Различают 2 типа свесов:

  • Карнизный. Карнизным называют свес, который формируется между нижней частью ската и боковой стеной дома.
  • Фронтонный. Фронтонным свесом называют вынос крыши за пределы фронтона здания, сформированный за счет стропильной системы или обрешетки.

Важно! Карнизы крыши формируются за счет удлинения стропильных ног каркаса или при помощи кобылок. Кобылками называют бруски, которыми удлиняют стропила, чтобы получить более широкий свес

Так как нагрузка на крышу за пределами периметра дома невелика, то кобылки изготавливают из досок меньшего сечения, закрепленных на стропилах с помощью гвоздей или металлических планок.

В процессе обустройства крыши после настила финишного покрытия выполняется отделка карниза софитами, вагонкой, пластиковым сайдингом или профнастилом. Свесы выполняют декоративные и практические задачи, которые делают их одним из наиболее важных элементов конструкции. На них возлагаются следующие функции:

  1. Отвод дождевой и талой воды от поверхности стен. Широкий карниз крыши защищает стены дома от попадания влаги при сходе атмосферной влаги со ската. Без него отделка дома быстро отсыревает, трескается или теряет привлекательный вид.
  2. Вынос потоков атмосферной влаги за пределы отмостки и фундамента. Карнизный свес должен отводить потоки воды, стекающие со ската с высокой скоростью, за пределы отмостки, чтобы защитить фундамент от размытия.
  3. Защита стропил от намокания. Подшитый профнастилом или софитами карниз предотвращает попадание воды на стропильный каркас снизу, защищая деревянные элементы конструкции от порчи и загнивания.
  4. Создание единого, гармоничного образа крыши. Оформленный карниз делает облик дома завершенным, скрывая непрезентабельные элементы стропильного каркаса от посторонних глаз.

Обратите внимание! Чем меньше уклон крыши, тем шире должны быть карнизы, чтобы крыша выглядела пропорционально и гармонично. Кроме того, на ширину свеса оказывает влияние климатический фактор

В регионах с большим количеством осадков и снежными зимами лучше сделать карниз более широким.

Боковой карниз крыши

Фронтонная часть кровли также имеет небольшой карнизный свес. Обычно он не превышает 30 см. Его также можно закрыть профнастилом по тем же технологиям. Правда, здесь проще работать в плане сборки каркаса, потому что опорные элементы, к которым впоследствии будут крепиться металлические панели, сами крепятся к обрешетке крыши. То есть, ничего высверливать не надо. Все детали крепятся между собой саморезами по дереву.

Каркас собирается из двух реек или досок, которые укладываются параллельно между собой и вдоль свеса с креплением к обрешетке. Никакие дополнительные элементы здесь больше не требуются, потому что доски крепятся к обрешетке, которая собой представляет часто уложенные рейки. То есть, количество точек крепления достаточно, чтобы гарантировать прочность и жесткость каркасной конструкции.
