Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

• необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
• при открытии двери не должен закрываться доступ к составляющим схемы;
• количество розеток определяется исходя из индивидуальных потребностей;
• нельзя монтировать выключатели и розетки слишком низко;
• подводка кабеля всегда выполняется сверху;
• розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
• прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
• провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
• нельзя допускать соприкосновения проводки с металлическими конструкциями;
• кабели разводятся в специальных коробах или гофрах.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик.
Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к
основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой
шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет
стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

—

—

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

1. Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
2. Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
3. Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
4. Монтаж электропроводки.
5. Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
6. Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

Способы прокладки кабеля

Монтаж электропроводки производится двумя способами открытым и скрытым. Последний метод применяется чаще. Он предполагает прокладку кабелей внутри стены, а, следовательно, их не будет видно и они не испортят дизайн помещения. Каждый из этих способов имеет свои преимущества и недостатки.

Открытый

Открытый способ организации проводки в квартире применяется в ситуациях, когда нарушать целостность стен запрещено. Он подходит для деревянных домов. Суть метода в том, чтобы проложить провода в специальные кабель-каналы, которые крепятся на поверхностях стен и потолка. Они представляют собой желоба, изготовленные их пластика. Иногда такие кабель-каналы не используют. Тогда провода фиксируются на стене при помощи клипс.

Преимущество такой методики — простота ее исполнения. Не потребуется штробить стены, проводить подготовительные мероприятия. Кроме того, такой метод разводки обеспечивает доступ к кабелям и полноценный контроль их состояния.

Закрытый

Закрытый способ прокладки кабелей требует больших трудозатрат. В первую очередь придется тщательно подготовить стены и только потом приступать к монтажу сети. Если кабели будут укладываться в полу, его придется демонтировать.

Такая проводка полностью скрыта от глаз. Если в линии произойдет обрыв, то найти конкретное место будет проблематично. Понадобится специальный тестер. Трудности возникнут и в случае, когда в дальнейшем в стене нужно будет просверлить отверстие. Придется вспоминать схему разводки, чтобы случайно не попасть сверлом в кабель.

Методов создания разводки электрики закрытого типа несколько.

Проводка в штробе

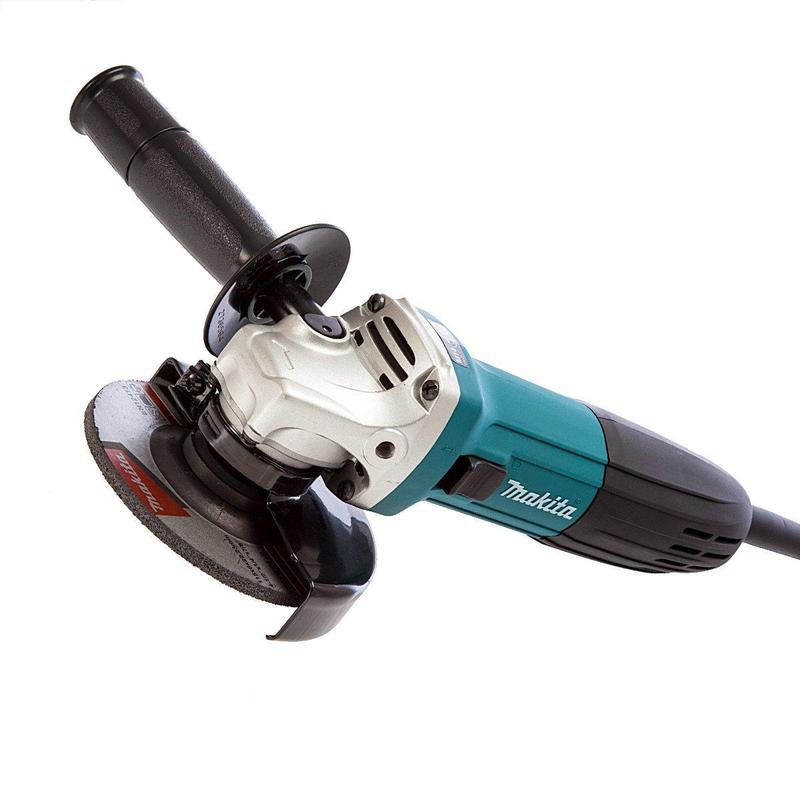

Процесс создания штробы оказывается трудоемким и очень пыльным. Вначале на стены наносится разметка. Только после переходят к непосредственным работам. Углубления в стене можно сделать одним из трех инструментов.

После изготовления штробы ее очищают от загрязнений. Затем переходят к укладке кабеля. Современные провода имеют достаточный уровень защиты, а потому их укладывают без применения дополнительных материалов. Но некоторые специалисты все равно предпочитают класть провода в защитные трубы.

Проводка по потолку

Скрытая проводка по потолку признается наиболее предпочтительной с точки зрения обеспечения безопасности. Монтаж кабеля осуществляется несколькими методами:

1. Если потолок выполнен из негорючих материалов, то провода кладутся без использования защитных покрытий.

2. В специальные поливинилхлоридные рукава. Они имеют вид гофрированных труб.

3. В металлическую гофру.

4. В кабель-каналы.

5. При помощи скоб и керамических изоляторов.

Такой тип организации разводки электрики применяется в случаях последующей установки навесных или натяжных потолков. Покрытие полностью скроет провода.

Проводка по полу

Такой вариант разводки выбирают в случае, когда важно сохранить высоту помещения и планируется заливка стяжки. Он также поможет сэкономить

При укладке по полу кабеля потребуется меньше, чем по потолку.

Многие опасаются выбирать такой способ укладки, так как боятся короткого замыкания в случае затопления. На самом деле провода укладываются в гофру, а потому влага на них не попадет. Главное, правильно выполнить стяжку.

Недостатком такого способа становится сложность проведения ремонтных работ. В случае обрыва цепи, придется демонтировать напольное покрытие и разрушать бетонную стяжку.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Правила прокладки электропроводки в квартире

В этой статье я не стану перепечатывать требования ПУЭ и ГОСТов, а сделаю некую выдержку и попробую описать это человеческим языком.

Основные требования правил электрики в жилых помещениях определяют:

1. Используемые кабели и электротехническая продукция;
2. Состав распределительных щитов в квартирах;
3. Способы прокладки электропроводки.

Для квартир при скрытой проводке необходимо применять кабель, который не распространяет горение и имеет маркировку ВВГнг (А, LS) или NYM. Будет этот кабель круглый, плоский или звездочкой не имеет никакой роли. По моему опыту могу сказать, что круглый кабель хоть и немногим дороже плоского имеет более удобную форму при прокладке: его удобнее пропускать в гофру, он не перекручивается. Также при наличии специального инструмента его удобнее зачищать от изоляции.

В отличии от кабеля есть еще провода: ПВС, ПУГВ, ПУНП и др. Прокладка проводов скрыто не допускается. Используйте только кабель.

Геометрия прокладки проводов играет немаловажную роль. Ведь если проложить кабельные линии по кратчайшему пути, то со временем, когда вы забудете, как эти линии проходили вы можете смело закрутить в неё саморез.

Все кабельные линии должны идти строго вертикально к розеткам и выключателям снизу или спускаться сверху. В крайнем случае подходить горизонтально.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Нормы размещения проводов

1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления, во всех случаях, кроме комбинированного монтажа. Тогда этим правиломруководствоваться необязательно.
2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами и балками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводов должно оставаться, в свою очередь, примерно 150 мм.
3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, и примерно столько же между проводкой и оконными, а также дверными проёмами. Плюс, не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либо пользуйтесь проводами, для изготовления покрытия которых был использован материал с хорошей теплостойкостью.
5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любого другого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее 0,4 м.
6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазора менее 3 мм.
7. Чтобы соединять жилы у проводов с заземлением или занулением следует использовать сварку.
8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
9. Электрические плиты стационарного типа зануляются через отдельный проводник, который, в свою очередь, подсоединяется к проводнику сети электропитания, величина сечения которого должна полностью соответствовать величине сечения фазы.

РАСЧЁТ И ВЫБОР МАТЕРИАЛОВ

Многие из перечисленных программ предоставляют возможность автоматического подсчета метража электропроводки. При этом можно изменять типы кабеля для подключения оборудования разного по энергопотреблению или обычных электроустановочных изделий.

Однако многие из домашних мастеров или электриков «старой закалки» производят подсчет по старинке. Для этого на план-схеме квартиры отмечаются места расположения:

• розеток и выключателей;
• потолочных светильников и бра;
• стационарных электроприборов;
• распределительных коробок.

Место монтажа распределительной коробки — 20-25 см от потолка. Выключатели и розетки устанавливается на одинаковой высоте — 120-130 см от пола. Для подключения стационарных электроприборов на кухне розетки монтируется на высоте 5-10 см от пола.

Таким образом, они будут расположены в техническом проеме под нижними тумбами кухонного гарнитура, и к ним будет организован прямой доступ, если снять фальш панели с ножек.

Измеряется расстояние от месторасположения электроустановочных изделий к распределительным коробкам, от светильников к выключателям и распределительных коробок центральному щитку. К полученному числу добавляют в 10-15%.

Также подсчитывается количество и метраж гофрированных защитных труб и гильз, клеммных соединений и крепежей. Электроарматуру и электроустановочные приборы рекомендуется приобретать всю сразу и в одном месте.

Это не только позволит сэкономить на скидках за оптовую закупку, но и заставит продавца более тщательно выбирать товар, ведь если бракованных изделий будет слишком много, то можно будет вернуть всю партию. Кроме того имея в наличии весь объем расходных материалов можно приступить к монтажу электропроводки в квартире в новостройке не отрываясь на поездки за парой розеток или клеммных коробок.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.
