Паровое отопление

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Организация парового отопления от печи

Паровое отопление загородного дома можно организовать и от имеющихся печей. В этом случае используют одноконтурную отопительную схему. Разводку ее выполняют так, чтобы от печи трубопровод выходил более высоким уровнем, чем тот, который возвращается в котел.

Нужно еще учитывать, каким топливом будет отапливаться помещение. Если планируется дровяное отопление, то трубы следует ставить только металлические. Дело в том, что дровами можно разогреть теплоноситель до температуры, которую пластик просто не выдержит.

Организация печного отопления обходится дороже газового, поэтому при первой возможности нужно от него отказываться и переходить на более совершенные схемы.

Исключение — использование твердотопливного котла длительного горения. Но такие агрегаты пока в наших краях не так распространены, как газовые. Этот тип отопительного оборудования может работать на твердом и жидком топливе и позволяет снизить расходы на обеспечение комфортного микроклимата зимой. Однако этот способ обычно рассматривается лишь тогда, когда нет даже теоретической возможности провести более популярное газовое отопление.

В качестве отопительной системы для частного дома часто применяется паровая. Она обладает многочисленными преимуществами, устройство ее не столь сложное. Схема парового отопления включает специальный расширительный бак, котел для ее нагрева, трубопровод и конвектор. Ее можно подключать к водяному теплому полу, в таком случае применяются обогревочные матрасы или металлопластиковые трубы. Такой вариант позволяет довольно дешево обогреть дом. создав комфортный микроклимат.

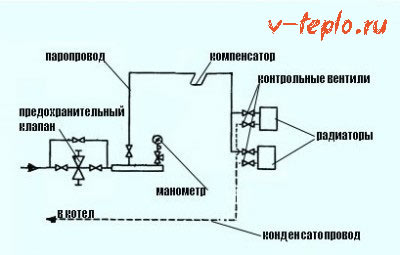

Схема системы парового отопления со встроенным предохранительным клапаном.

Ознакомьтесь более подробно, что представляет собой устройство такой паровой системы, какие схемы можно использовать для монтажа.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Про котлы

Это сложное устройство, в котором реализуются разные, достаточно сложные технические решения, но не вдаваясь в их особенности, коснемся только отдельных видов, различающихся используемым топливом. Оно может быть самым разным:

• жидким:
• твердым;
• газообразным.

В качестве примера рассмотрим несколько различных типов котлов.

На отработанном масле

Котел работающий на отработанном масле

В таком котле топливом служит отработанное автомобильное масло (отработка). При этом решается сразу несколько различных проблем – утилизируется продукт, являющийся в чистом виде отходом, и обогревается помещение. Паровое отопление на отработанном масле можно рассматривать как один из возможных вариантов обогрева отдельных СТО или гаражей.

Существуют различные конструкции таких котлов, как отечественных, так и импортных, их многообразие позволяет выбрать подходящий под конкретные условия. Работа такого котла осуществляется следующим образом – отработка подается в специальную камеру, где под действием высокой температуры она испаряется. Ее пары попадают в камеру сгорания, куда дополнительно подается воздух, и получившаяся смесь сгорает, нагревая теплоноситель.

На твердом топливе

В качестве топлива в этом случае могут использоваться дрова, торф, уголь, и т.д. Существуют специальные котлы, позволяющие создавать паровое отопление на дровах. Работает оно так же, как обычный вариант, только в этом случае источником пара служит дровяной котел. Такой вариант отопления подходит для отдельно расположенных зданий, для обогрева которых нет возможности использовать другое топливо. Кроме того, можно получить паровое отопление от печки. Такой вариант может использоваться, например, на даче. В этом случае в топочном отделении печи надо установить теплообменник и подключить его к паровому отоплению. И тогда у вас на даче будет паровое печное отопление, как например, показано на рисунке ниже.

Отопление с помощью твердотопливного котла

Независимо от вида топлива, принцип, используемый в этом случае, один и тот же – нагрев воды и ее испарение с последующей подачей пара в систему отопления. А что будет выступать в роли источника пара – специальный котел или печка, по сути, определяется вашими возможностями и желаниями. Отопление с помощью пара – достаточно специфический вид обогрева, основанный на процессах его конденсации и выделении при этом тепла. Его используют чаще всего на промышленных предприятиях, где есть возможность получения пара, и нет нормативных ограничений на применение такого вида обогрева помещений.

Несколько полезных советов

При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокую температуру, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, потому что его максимум – это 85 градусов.

Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печки. Поэтому прочистку дымохода нужно планировать и выполнять чаще.

Печь с теплообменником при желании можно использовать также для приготовления пищи, но это не слишком удобно. В летний период, когда отопление не нужно, эту печь разжигать нельзя. Придется искать альтернативу. Проще, если для кухни в доме устроена отдельная удобная печь.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ;
• разводной ключ;
• трубогиб;
• обжимные клещи.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Котлы парового отопления: газовые, электрические, дровяные и другие

Одна из главных составляющих паровой отопительной системы — отопительный котел. Котел выбирается достаточной мощности и с учетом личных финансовых возможностей.

Расчёт мощности

Существует простой вариант для расчёта мощности любой разновидности отопительного котла для частного дома:

1. В случае приобретения котла и для обогрева, и для обеспечения горячей водой берется усредненное значение 0,138 кВт/м2у помещения с высотой потолков 2,5—2,7 м и умножается на общую площадь помещений в доме.
2. Для помещений, где потолки выше 2,7 м используется коэффициент «высоты потолка», равный высоте потолка ÷ 2,7.
3. Затем применяется «региональный» коэффициент, который учитывает особенности климатических условий в конкретном регионе.

Коэффициенты для регионов России:

• южные районы — 0,85;
• средняя полоса до Урала — 1,1;
• широта Москвы до Урала — 1,3;
• Сибирь — 1,5;
• северные районы — 2,0.

1. Итоговое значение округляется до целого числа в большую сторону (например, 8,3 и 8,9 округляем до 9).

Пример расчётов с учётом коэффициентов:

Дом в районе Краснодара площадью 130 м2 и высотой потолков 2,7 — 0,138 кВт/м2(усредненное значение) × 130 м2 (площадь дома) × 0,85 («региональный» коэффициент).

Топливо для котлов

В зависимости от вида топлива паровые котлы разделяют:

​

• на электрические (подключаются к электросети или работают от генератора);
• на газовые (подключаются к газовой сети или работают от газового баллона);
• на твердотопливные (в основном работают на дровах или угле);
• на жидкотопливные (работают на «солярке», бензине или отработанном машинном масле);
• на пеллетные (работают на древесных гранулах — пеллетах);
• на комбинированные (котлы, которые могут работать на двух видах топлива).

Для электрокотлов характерны простота и высокая степень безопасности при эксплуатации, экологическая чистота. Однако прямая зависимость от электросети чревата последствиями — любая авария на линии приведёт к тому, что дом останется без отопления.

Чуть более экономичный вариант — установка системы жидкотопливных котлов.

Твердотопливные отопительные котлы еще дешевле в эксплуатации, но трудоемки в обслуживании: уборка золы и новая закладка топлива производится каждые 6—8 часов.

Пеллетные котлы — это относительная дорогая новинка, которая стремительно набирает популярность у владельцев коттеджей. Благодаря применению современных технологий использование древесных гранул экологично и экономично, а работа отопительного котла максимально автоматизирована.

Газовый котел — самый экономичный и распространенный тип котлов. Несмотря на то что его установка производится исключительно после получения специального разрешения и в процессе эксплуатации надо строго соблюдать меры пожарной безопасности, газовые котлы просты в использовании и довольно надежны.

Материал теплообменника

Сталь — наиболее распространенный материал для изготовления теплообменника у недорогих котлов.

Это недорогой легкообрабатываемый материал. Впрочем, у него есть и серьёзные недостатки:

• Эластичность приводит к тому, что от длительного воздействия высоких температур поверхность мягкой стали покрывается трещинами.
• Сталь подвержена коррозии.

А вот к долговечности и надежности чугунных теплообменников вопросов нет: чугун почти не подвержен коррозийному разрушению. Зато при эксплуатации чугунных теплообменников нельзя допускать неравномерного нагрева и попадания в котел из возвратной линии сильно охлажденной воды.

Что касается электрокотлов, то здесь нагрев воды происходит от «электрода», которые в недорогих приборах бывают графитовыми или стальными (нержавейки), а в дорогих (элитных) моделях — титановыми.

Особенности устройств на дровах, их КПД

Эффективность работы «дровяных» котлов зависит:

1. От использования только низкозольных дров твёрдых пород (в идеале дуб или бук).
2. От положения заслонки термостата: прикрытая заслонка ведёт к существенному снижению КПД котла.

Внимание! Падение температуры теплообменника до 55 °C приводит к накоплению мокрой золы. Накопленная зола забивает теплообменник, в помещение начинают проникать угарные газы

Помимо этого, возникающие от воздействия конденсата коррозийные процессы существенно сокращают срок службы котла.

1. От наличия малого подмешивающего контура обратной воды, который защищает поверхность теплообменника от низкотемпературной коррозии и способствует более легкому отделению конденсата и смолы.

Фото 3. Дровяной котёл для парового отопления. Довольно часто используется в подобной отопительной системе.

Различные схемы парового отопления частного дома

Существует несколько видов схем парового отопления. Так, отопления можно сделать даже самому. Однако для этого необходимо знать несколько его вариантов.

Замкнутая и разомкнутая разводка трубопровода

Различают два вида вышеупомянутого автономного отопления, в частности, замкнутый, а также — разомкнутый, что зависит от попадания конденсата в конечную точку тепла (радиатор).

Замкнутая система характеризуется тем, что в ней с элементов отопления конденсат попадает в источник тепла благодаря наличию разности давления. При этом для четкой работы отопления нужно размещать сборник пара ниже по сравнению с нагревательными элементами.

Замкнутая схема парового отопления

При разомкнутой системе отопления попадание конденсата в бак накопления происходит самостоятельно (самотечным путем). С помощью насоса происходит перекачка в тепловой источник. В таком виде отопления происходит стекание конденсата свободным путем с крайнего радиатора в кондетсатонакопитель.

Разомкнутая схема парового отопления

Двухтрубная или однотрубная система?

Паровое автономное отопление бывает одно- и двухтрубным. Обычно однотрубную систему отопления используют не часто (при этом возникает сложность в регулировании имеющегося потока тепла: для контроля нужны спецустройства).

Более практичное двухтрубное отопление. Оно легко регулируется: на месте входа пара в радиатор ставят специальный вентиль для регулировки, а на месте выхода конденсата ставят термостатирующие отводчики конденсата. Поэтому такой вид отопления малошумный.

Ориентируемся на давление в системе отопления

Системы парового автономного отопления различаются по присоединению отопительных элементов, по виду расположения отводов пара и отводов конденсата.

Автономное отопление с низким давлением

Как известно в котле при работе возникает давление, которое заставляет передвигаться пар в стояк и в разводящий паропровод, от которого к радиаторам отходят стояки. К отопительным радиаторам подсоединяют пароподводки со специальными кранами для регулировки. Поступая в радиаторы, пар соприкасается с их стенками и охлаждается. При этом отдается тепло. Во время этого процесса образуется конденсат. Он попадает снова в котел по конденсатопроводу.

Система парового отопления с низким давлением

Автономное отопление с высоким давлением

В начале паропровода с высоким давлением оно составляет 0,7 кгс/см кв. Такие системы встречаются только с замкнутым контуром. При образовании пара он собирается и поступает в гребенку для распределения. В гребенке специально устанавливают особый клапан, который контролирует установку допустимого давления. Для последующего ремонта клапана заблаговременно устанавливают байпас.

Затем пар поступает к радиаторам. Необходимо, чтобы давление было достаточным во всей системе. Это нужно для того, чтобы удалялся конденсат. При этом температура конденсата почти одинакова с температурой пара.

Схема парового отопления с высоким давлением

В паропроводе в некоторых местах монтируют вентили (на входе в него, на выходе из радиаторов). Чтобы контролировать давление устанавливают манометр. Также систему обеспечивают компенсаторами для, соответственно, компенсации температурные удлинения в трубопроводе.

Вакуум-паровое отопление

Данная схема парового отопления частного дома работает за счет насоса, который создает низкое давление в самом котле. С его помощью происходит передвижение пара и конденсата по системе автономного отопления.

Если у вас есть печь

Вышеупомянутые схемы парового автономного отопления можно оборудовать, в частности, в жилых домах с помощью уже имеющихся печей. Методика сборки системы и трубопровода идентична другим видам парового отопления. Но при этом радиаторы будут отсутствовать в помещении, куда выводится труба, кроме тех случаев, если вышеупомянутое помещения больше 40 м кв.

При оборудовании парового отопления необходимо строго соблюдать технологию. Необходимо заранее все рассчитать, учитывая возможные нюансы. Для надежности и точности все расчеты необходимо поручить профильным специалистам. Мы были рады представить вам актуальные схемы парового отопления частного дома. Следуя нашим рекомендациям, вы точно добьётесь положительного и нужного результата.

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

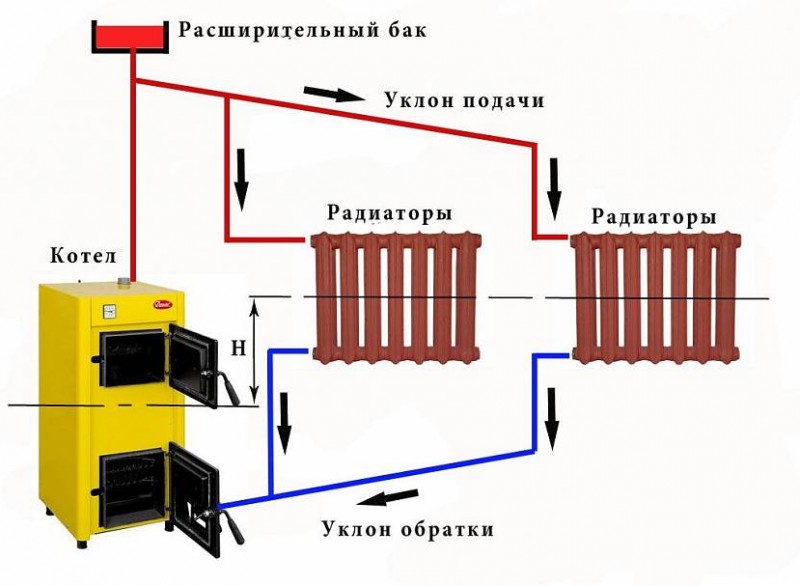

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

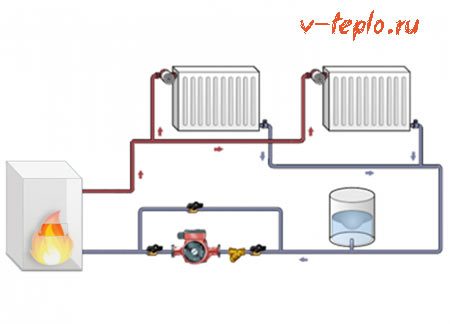

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

• электроконвекторов;
• инфракрасных длинноволновых обогревателей;
• систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.

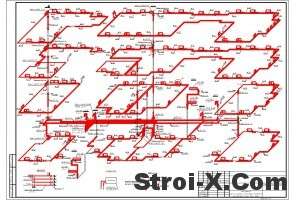

8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.

Несколько схем реализации парового отопления

Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:

• Однотрубная или двухтрубная будет система
• Разомкнутая или замкнутая разводка

Однотрубная или двухтрубная система

Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:

• Однотрубная система
• Двухтрубная система

Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.

Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.

Разомкнутая или замкнутая разводка

Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:

• Разомкнутому
• Замкнутому

В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.

В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.

Приступаем к работе

Располагать отопительный конвектор необходимо под каждым из окон. Таким образом он будет препятствовать появлению холодных сквозняков, быстро обогревая воздушные потоки.

Затем производится выбор и расчет прокладываемых труб

Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре

Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.

Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.

Подводим итоги

Обустроить паровое отопление в частном доме способен каждый желающий своими руками, однако приступать к работе необходимо обдуманно. Потребуется взвесить все «за или против», сравнить с классической водяной системой.

Стоимость оборудования и прочих комплектующих соизмерима с затратами на классическое водяное отопление. Благодаря этому оно доступна для широкого круга хозяев частных строений. Однако специалисты все же не рекомендуют обустраивать его в доме для постоянного проживания. Оно прекрасно подходит для больших коммерческих помещений, складских и хозяйственных площадей, больших дач.
