Окраска труб

Чем и как покрыть краской?

Как только были вычислены площадь красящейся поверхности и расход материала, можно подбирать красящий состав. Для окраски труб применяются такие разновидности красок:

1. Эмаль на акриловой основе. В ее составе есть органические растворители. На поверхности появится прочное блестящее покрытие.
2. Алкидная краска. Различается широким ассортиментным рядом цветов. Дает возможность создать крепкое покрытие, которое не дает трещин и не стирается.
3. Водно-дисперсионные составы. Сохнут быстрее иных красящих веществ. Более того, не имеют противного запаха. Перед тем как применить таких веществ на поверхность труб надо нанести грунтовку.
4. Краска на масляной основе. Для этой цели применяется очень нечасто.

Первым слоем надо нанести грунтовку. Она даст возможность обезопасить поверхность от коррозийного разрушения и сделать больше надёжность соединения с краской. После высушивания грунтовочной смеси нанести 2 слоя состава краски.

Высчитать расход краски не слишком легко – для этого придется припомнить несколько геометрических формул. в начале вычислений нужно сделать обмеры конструкции. Чтобы упростить процесс, воспользоваться можно уже готовыми таблицами.

Высчитать расход краски не слишком легко – для этого придется припомнить несколько геометрических формул. в начале вычислений нужно сделать обмеры конструкции. Чтобы упростить процесс, воспользоваться можно уже готовыми таблицами.

Как это делается

Рассчитать расход краски помогут несколько геометрических формул. Они будут отличаться в зависимости от вида трубы.

Цилиндрические

Площадь цилиндрического изделия рассчитывается по такой формуле: S = 2 * π * R * L. Обозначенные в ней величины:

• π – число «пи»;
• R – внешний радиус трубы в миллиметрах;
• L – длина в метрах.

К примеру, если длина трубы – 10 м, а ее диаметр – 60 мм, площадь поверхности будет 1.88 м2. Расчеты по часто используемым диаметрам труб можно найти в соответствующих таблицах или воспользоваться нашим калькулятором.

Зная площадь поверхности для окраски и свойства той или иной краски, можно легко определить ее расход.

Цилиндрические канализационные

Площадь таких изделий высчитывается по вышеприведенной формуле. Единственное отличие – большие размеры. За основу вычислений берется высота 90 см. Именно такие кольца используются для обустройства канализации чаще всего. Внешний диаметр может меняться от 70 до 200 см. Вот несколько примеров:

1. При диаметре 70 см площадь будет 1.99 м2.
2. Если диаметр равен одному метру, площадь будет составлять 2.83 м2.
3. Для самых больших изделий (диаметр – два метра) площадь поверхности под окраску будет равна 5.65 м2.

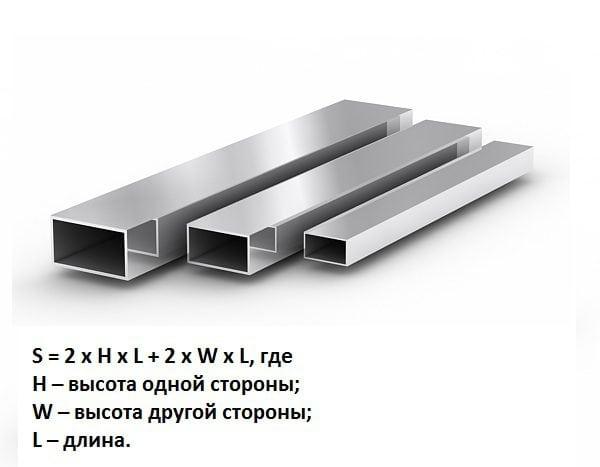

Профильные

Чтобы определить необходимую для окраски площадь профильной трубы, нужно знать такие ее размеры:

• H – высота одной стороны;
• W – высота другой стороны;
• L – длина.

Для расчетов используется такая формула: S = 2 * H * L + 2 * W * L. Если длина изделия равна все тем же 10 метрам, а ее стороны – 5 и 10 см, общая площадь будет три квадратных метра.

В форме конуса

В большинстве своем такие конструкции представляют собой усеченный конус. Площадь его боковой поверхности можно рассчитать по такой формуле: S = π * (R1₁+ R₂) * L. Она состоит из таких величин:

• R1 – радиус меньшего круга;
• R2 – радиус большего круга;
• L – образующая усеченного конуса: длина стенки от узкой до широкой части трубы.

При размерах конструкции десять метров, три и шесть сантиметров в диаметре, площадь окрашивания составит почти полтора квадратных метра.

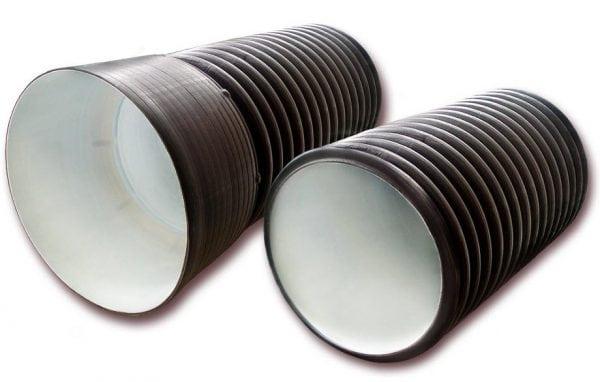

Гофрированные

Посчитать площадь окраски гофрированной трубы сложнее всего. Все значения, получаемые в процессе работы, специалисты рекомендуют заносить в таблицу.

Итак, для начала необходимо определиться с такими размерами:

• радиус скругления – А;
• проекции прямых участков на длину и диаметр (B и D);
• шаг гофрированной части – C;
• угол скоса ровной части – Е;
• высота гофрированного участка – F;
• линия, по которой изделие может вытянуться, – G.

По сути, гофрированная труба – это тот же цилиндр, который можно вытянуть по линии G.

Расчеты выглядят приблизительно так.

1. Допустим, что величина A равна 3 мм. Скругленная часть вычисляется по формуле 2 x π x A. В данном случае она составит 18.84 мм.
2. Величину D необходимо удвоить. Пусть она будет равна 20 мм.
3. Если учесть вышеуказанные данные, можно определить, что гофра в растянутом виде будет равна 38.84 мм.
4. Если убрать угол скоса, можно вычислить величину E. Она равна удвоенному диаметру, или 12 мм.
5. Как и в предыдущих случаях, длина изделия равна 10 м. Зная это, можно подсчитать количество складок. Для этого длину необходимо разделить на шаг. Получается 866 шт.
6. Зная все эти размеры, можно посчитать длину изделия в растянутом виде. Для этого 866 необходимо умножить на 38.84 мм. Получается, что длина растянутой гофры будет 33.64 м.
7. Если диаметр гофры в растянутом виде будет равен, к примеру, 52 мм, площадь под покраску будет равна 54.92 м2.

Предназначение формул по расчету площади трубопровода и его сечения

Собственно расчетные формулы, о которых пойдет речь в статье, являются довольно универсальными:

Расчет теплоотдачи всего отопительного контура. Вначале обязательно высчитывается полная площадь отопительной системы, поскольку от этого значения напрямую зависит значение выделяемой тепловой энергии, которая затрачивается на обогрев помещений в доме или квартире. Также, зная площадь поверхности трубы, можно произвести оценку теплопотерь, которые образуются при транспортировке теплоносителя к радиаторам отопления, а, как следствие, узнать необходимо количество этих самых радиаторов.
Количество утеплителя для оптимальной работы отопительной системы также подсчитывается с предварительным расчетом площади его внешней поверхности. Естественно, точность расчетов влияет на денежные затраты при закупке материала

Особенно точно нужно производить расчет поверхности трубы, если речь идет о городских теплотрассах, где длина трубопровода может достигать нескольких километров, а значит, погрешности могут привести к значительному увеличению затрат на приобретение материалов.
Не менее важно определить точную площадь окраски труб, чтобы минимизировать затраты на покупку лакокрасочных материалов (прочитайте: «Как выполнить расчет краски для труб, какой расход учитывать»). Помимо площади всего трубопровода нужно знать оптимальное значение расхода краски на единицу площади, чтобы вычислить точное значение объема состава, который нужно будет купить.
Правильно рассчитать площадь поверхности трубы изнутри не менее важно в тех случаях, когда речь идет о вычислении предельной пропускной способности системы водоснабжения или водоотведения

Опять же, формула для подобных расчетов крайне полезна, если нужно снизить расходы по смете еще до закупки труб.

Для чего может понадобиться рассчитывать площадь поверхности

Начать стоит с перечисления основных ситуаций, в которых может понадобиться расчет площади труб, их сечения либо поверхности.

Прежде всего формула, по которой можно найти площадь труб, может быть полезна в случае, если понадобится рассчитать теплоотдачу регистра либо теплого пола. Оба эти значения можно вывести именно из суммарной площади, которая отдает тепло от теплоносителя воздуху в помещении.

Для того чтобы принять правильное решение по поводу количества и размера радиаторов, конвекторов и других различных приборов, понадобится знать, каким количеством калорий располагает интересующийся.

• Достаточно часто может встречаться обратная ситуация, в которой необходимо подсчитать потери тепла по пути к прибору отопления. Для того чтобы принять правильное решение по поводу количества и размера радиаторов, конвекторов и других различных приборов, понадобится знать, каким количеством калорий располагает интересующийся. Вывести его можно с учетом площади поверхности конструкций, которые транспортируют воду от элеваторного узла.
• Таблица расчета площади поверхности может понадобиться для того, чтобы приобрести необходимое количество теплоизолирующего материала. В случае, если протяженность теплотрассы будет исчисляться километрами (а это чаще всего как раз так и бывает), с помощью точного расчета можно сэкономить значительные суммы денежных средств предприятию.

Таблица расчета площади поверхности может понадобиться для того, чтобы приобрести необходимое количество теплоизолирующего материала.

В данном случае необходимо сократить теплоотдачу до минимума. Для того чтобы узнать, какое количество теплоизолирующего материала понадобится, необходимо узнать площадь поверхности, которую планируется защитить от потери тепла. С этим может помочь таблица.

Расходы на краску либо антикоррозийное покрытие можно отнести туда же. Площадь окраски стальной трубы вместе с расходом краски на один кв. м могут дать точный объем закупок, которые будут необходимы.

Помимо того, в данном случае будет достаточно хорошо видно нецелевое использование материала. К примеру, если битумного лака либо краски уходит в два раза больше расчетного количества, предприятию необходимо подумать о том, чтобы пресечь воровство.

Расчет площади сечения труб для окраски понадобится, чтобы узнать максимальную ее проходимость. Можно установить трубу заведомо больше необходимой, однако при составлении типового проекта, согласно которому будет строиться большое количество домов, перерасход денежных средств в подобном случае будет значительно большим.

Важно знать, что изготовители краски указывают ее расход в граммах на 1 кв. м поверхности

Чем больше поверхность трубы, тем больше тепла на ней будет рассеиваться.

Необходимо также знать, что в случае с частным домом перерасход денежных средств, если просто взять трубу на шаг больше, будет небольшим. Однако потери тепла могут заметно вырасти. Тем людям, которые не понимают, почему это проиходит, рекомендуется вспомнить следующее: чем больше поверхность трубы, тем больше тепла на ней будет рассеиваться.

Помимо того, между моментами, когда кран горячей воды открывается, полный объем в соответствующем водопроводе будет бесцельно остывать.

Чем больший диаметр у трубы для окраски, тем большее количество воды в ней будет находиться, следовательно, тем больше тепла будет потрачено на бесцельный нагрев помещения.

Объем краски

Не только площадь трубы под покраску определяет количество необходимого материала

Важно сколько слоев будет наноситься на изделие, и какой состав будет использоваться

Так, По ГОСТ 8292-95 для покраски стальных и деревянных изделий, эксплуатируемых на свежем воздухе, нужно использовать масляные густотертые краски, разведенными натуральными олифами. Причем согласно тому же ГОСТ 8292-95 краску нужно наносить в 2 слоя. То есть, при полученных размерах в 54 м2, например, оказывается, что реально нужен объем краски для покрытия площади в 108 м2.

Масляная краска – наиболее известный и доступный по стоимости материал. Однако из-за не слишком-то приятного запаха в быту стараются найти ей альтернативу. Таковой может служить:

• акриловая эмаль – на органических растворителях. При застывании образует блестящую гладкую водостойкую поверхность;
• алкидная эмаль – формирует очень прочное, не склонное к растрескиванию покрытие. Но, правда, этот вариант дороже;
• водно-дисперсионные составы – по большей части годятся только для бытового применения внутри здания. Запаха неприятного они не имеют, однако и стойкостью не отличаются.

Перед покраской обязательно нужно прогрунтовывать изделие, иначе все вычисления пойдут насмарку. Без этого краски понадобится заметно больше, так как она заполняет собой все те неровности, которые в первом случае заполняла бы грунтовка.

Дымовые конструкции требуют особого подхода. Температура нагрева их заметно выше, так что для дымовой трубы нужна специальная краска, куда более устойчивая к нагреву.

Окраска труб – онлайн калькулятор

Онлайн калькулятор для расчета окраски поверхности трубопровода по внешнему диаметру – самостоятельно рассчитаем сколько краски нужно для полного покрытия магистрали труб круглого, прямоугольного или квадратного сечения.

Калькулятор окраски труб

Любые трубопроводы нуждаются в определенной защите – это аксиома. Одним из способов выполнения такой технологической операции является окрашивание поверхности – как наружной, так и внутренней. Что касается магистральных и других наружных сетей, это выполняется для защиты наружной поверхности металлических изделий от коррозии, поскольку коррозиестойкие материалы для них не используются по причине высокой стоимости.

Разумеется, такая операция стоит не дешево. Но сегодня время на смену металлическим изделиям приходят продукты  из пластика, которые защищать не нужно. Их используют даже для трубопроводов высокого давления.

Как онлайн рассчитать потребность покрытия

Однако, нанесение защиты все-таки актуально, особенно для защиты внутренних водопроводных сетей.

Все производители лакокрасочных изделий регламентируют норму расхода своих материалов относительно квадратного метра поверхности. Эти данные и являются основой для расчета потребности краски на погонные метр изделия. Обладая ими нетрудно просчитать общую потребность для покрытия всего трубопровода. Любая круглая труба при развертке представляет собой прямоугольник. Для  нашего случая его длина равняется одному метру, а ширина определяется длиной окружности наружного диаметра. Расчетная формула для такого случая проста и понятна:

S = ПD*L, где

S – площадь поверхности отрезка трубы;

D – наружный диаметр изделия

L – длина развертки, по условиям задачи она равна одному метру.

Остается воспользоваться нормой расхода краски на квадратный метр трубы, чтобы получить нормативные данные по расходу на  один погонный метр.

Например: для стандартного изделия сечением 42х2,5 миллиметра площадь патрубка составит:

0,42 * 0,42 * 3,14 * 1 = 0,55 (квадратных метра).

При расходе, к примеру, 0,15 килограмма для окраски такого отрезка понадобится краски в количестве: 0,55 * 0,15 = 0,083 ( килограмма). Очевидно, что расчет окраски трубопроводов калькулятором школьного образца вполне под силу даже человеку со средним образованием. А если имеются даже небольшие навыки пользователя компьютером, можно воспользоваться программой Excel и составить себе таблицу для любых размеров труб вводом одной единственной формулы. Останется выбрать краску и ввести в нужное поле нормативный показатель по норме расхода.

Интернет переполнен различными строительными калькуляторами, воспользоваться ими можно не скачивая, в режиме онлайн, заранее выбрав, краску, чтобы окрашивать трубопровод. Онлайн калькулятор окраски труб без заминки выдаст нужные результат. Останется приобрести краску в нужном объеме и работать без сомнений.

Если для водопровода используются оцинкованные изделия, защитное покрытия все равно необходимо. Монтаж из стальных трубопрокатных материалов не может быть выполнен без использования сварочных работ, на месте которых защитный слой цинка сгорает. Чтобы избежать коррозии на месте сварного шва, нужно окрасить его специальной краской. Она на 95% состоит из цинкового порошка, остальное связующие вещества. Такое покрытие надежно и надолго защищает место сварки. Успехов вам!

Расчеты и процесс нанесения

Прежде чем приступать к работе, обязательно необходимо установить необходимое количество красителя

Особенно это важно, если площадь окраски труб довольно большая и перерасход может привести к большим затратам. Именно поэтому к данному процессу нужно подходить очень ответственно

Специальная таблица, в которой представлены готовые данные по внутренним и наружным диаметрам различных изделий с указанием площадей

Специальные программы

Прежде всего, необходимо обратить внимание на тот факт, что расчет окраски труб производить без помощи специального программного обеспечения довольно тяжело. Дело в том, что придется столкнуться с целым рядом арифметических действий или прибегнуть к сложной формуле

Дело в том, что придется столкнуться с целым рядом арифметических действий или прибегнуть к сложной формуле.

Интерфейс программы, которая выдает необходимые данные, основываясь на видах изделий, указанных в ГОСТе

• Учитывая такие трудности, специалисты рекомендуют использовать калькулятор площади окраски трубы. При этом стоит упомянуть о том, что подобное программное обеспечение можно найти практически для любой платформы, а значит, его вполне можно установить даже на мобильный телефон.
• Обычно калькулятор окраски труб разработан под определенные диаметры и принятые стандарты. Однако такой софт не выдает количество необходимого красителя, поскольку это зависит от используемого состава.

Полноценный калькулятор для произведения различных вычислений связанных с данным типом материала

Некоторые программы данного вида могут изменять свои показания в зависимости от материала изготовления, который необходимо выбрать в интерфейсе. Это поможет не только рассчитать площадь окраски стальной трубы с наиболее минимальными затратами.

Некоторые виды трубопроводов в обязательном порядке специально маркируются различными цветами, которые характеризуют тип вещества, которое в них используется

Нанесение

Для начала стоит отметить, что площадь трубы под окраску не имеет ровной поверхности, а значит, отдельное внимание необходимо уделить выбору соответствующего инструмента

Особенно это важно, если конструкция смонтирована в неудобном положении или слишком близко к другим объектам. Данный вопрос должен решать мастер по месту, ориентируясь на конкретное расположение и финансы

Данный вопрос должен решать мастер по месту, ориентируясь на конкретное расположение и финансы.

Существуют специальные системы, которые позволяют осуществлять внутреннюю окраску, но подобные работы производятся довольно редко, поскольку специалисты стараются сразу подобрать нужный тип материала, а не заниматься его защитой

Важно упомянуть и о том, что расчет площади окраски труб понадобится не только для использования красителя, но и при заказе грунтовки. При этом профессионалы советуют приобретать данный материал с антикоррозионными добавками

Использовать распылитель намного проще, но порой особенность расположения конструкций просто не позволяет это делать

Отдельное внимание уделяют и выбору красителя. Дело в том, что типовая инструкция по монтажу рекомендует использовать для этих целей молотковые составы, которые обычно наделены дополнительными свойствами, позволяющими наносить состав прямо на ржавчину

Это решит проблему, связанную с подготовкой и зачисткой труб перед окрашиванием.

Некоторые типы инструментов специально разрабатывались для работы с данными конструкциями при их неудобном расположении

Рекомендации специалистов

Если работы производятся своими руками, то можно сделать приблизительные расчеты. При этом оставшаяся краска пригодится при произведении профилактических работ или ремонте.

Используя специальный валик можно значительно облегчить себе работу и сократить срок ее проведения

• В последнее время на рынке строительных материалов можно найти кисти с изогнутыми ручками. Эти инструменты отлично подходят для окрашивания труднодоступных мест труб.
• Обычно цена краски, которую можно наносить поверх ржавчины, довольно высока, но такая стоимость вполне себя оправдывает, если учитывать что не требуется приобретать и наносить грунтовку.
• При работе в помещении необходимо сразу организовать постоянный доступ чистого воздуха и пользоваться индивидуальными средствами защиты. Практически все типы красок, которые используют для труб, токсичны.

Большинство молотковых красок не только наносятся прямо на ржавчину, но и имеют отличный внешний вид при высыхании
