Однолинейная схема электроснабжения: выполняем электротехнические работы по правилам

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

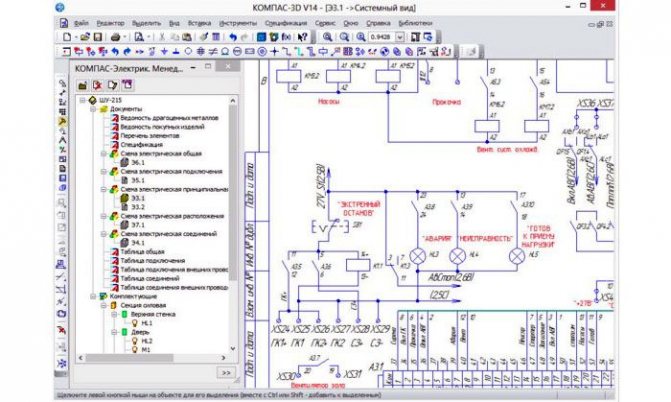

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Особенности монтажа наплавляемой кровли

Если вы решили самостоятельно монтировать наплавляемую кровлю, то качественно выполнить работу в одиночку не получится. Для того чтобы все сделать быстро и с соблюдением технологии, лучше всего работать втроём. В крайнем случае можно обойтись одним помощником.

Первый человек при помощи газовой горелки проводит разогрев нижнего слоя на рулонном материале. После этого второй человек раскатывает материал по поверхности крыши, а третий сразу же за ним проводит разравнивание покрытия при помощи прикаточного валика. Только при соблюдении такой последовательности действий можно создать качественное покрытие, которое на протяжении длительного периода времени будет защищать крышу от негативного воздействия внешних факторов.

Особенности и последовательность монтажа наплавляемого материала:

1. Основание для укладки наплавляемого материала необходимо высушить и предварительно покрыть праймером.
2. Перед тем как нагревать материал, его надо размотать и примерить. Для подрезки по размерам используют строительный нож.

3. При помощи газовой горелки разогреть край рулона и зафиксировать его в нужном месте, после чего рулон скатать.

4. Постепенно раскатывая рулон, прогревать его внутреннюю сторону и прикладывать её к поверхности крыши. Пламя горелки надо направлять как на поверхность крыши, так и на нижнюю часть рулона, чтобы одновременно расплавлять обе поверхности.
5. Хорошо разгладить поверхность и прикатать её валиком.

6. Проверить качество выполнения работы и при необходимости исправить ошибки.

Чтобы не испортить качество и внешний вид наплавляемой кровли, сразу после монтажа ходить по ней нельзя, надо дать время для её остывания.

Для более качественного выполнения работ надо брать мягкий валик и раскатывать полосу от середины к краям. Полосы укладывают с нахлёстом, чтобы обеспечить герметичность покрытия. По бокам нахлёст должен быть 8–10 см, а на торцах полос — 12–15 см. На рулонных материалах с крупнозернистой посыпкой края специально недосыпают на ширину 7–10 см. Для качественного соединения торцов на нижней полосе посыпку надо удалять самостоятельно.

Ошибки при монтаже наплавляемой кровли

Если у вас нет навыков выполнения аналогичных работ, то лучше обратиться к профессионалам. При наличии желания и определённого умения все работы можно выполнить своими руками, надо только чётко соблюдать разработанные технологии.

Наиболее распространённые ошибки, которые допускаются при самостоятельном монтаже наплавляемой кровли:

• неправильный выбор материала. Кровельное покрытие надо подбирать с учётом условий эксплуатации и погодных условий в регионе, где находится здание;
• укладка на абсолютно плоскую крышу. Рекомендуется, чтобы уклон был не менее 1 градуса — это не даст воде скапливаться на крыше, и она не будет просачиваться внутрь покрытия;
• наличие ям и впадин. Покрытие не только должно иметь минимальный уклон, оно также должно быть ровным;
• влажность основания более 4%. В таких условиях материал не сможет хорошо приклеиться;
• наплавление на поверхность, не обработанную праймером. Эти составы качественно грунтуют поверхность и обеспечивают лучшую адгезию материала;

• несоблюдение нахлёста. Он должен быть как сбоку, так и по торцам, а поперечные нахлёсты соседних полос должны быть смещены минимум на 0,5 м;

• укладка одного слоя наплавляемой кровли. Наплавляемая кровля должна иметь как минимум два слоя, причём для первого берут обычный материал, а для второго применяется покрытие с защитной посыпкой;
• недостаточный нагрев. Его надо проводить до тех пор, пока индикаторный рисунок, расположенный на внутренней стороне полосы, не начнёт деформироваться;

• неправильное оформление примыканий. Вертикальные напуски на трубы, дымоходы или стены нужно делать высотой минимум 15–20 см;

• неверное устройство водосточной системы, которая не позволяет воде быстро сходить с поверхности.

Если вы не будете допускать описанные ошибки, то сможете своими силами создать качественную наплавляемую крышу, которая прослужит минимум 10–15 лет.

Миниатюрные изделия из картона

Механизм измерения кривизны

Водяной строительный уровень очень прост в своей конструкции. В основу его работы положена способность жидкости выталкивать на свою поверхность воздух в виде пузырьков. Само устройство представляет собой металлическую, пластиковую или деревянную раму с закреплёнными в её толще или на поверхности цилиндрическими резервуарами с окрашенной жидкостью и пузырьком воздуха внутри. На резервуары нанесены специальные измерительные отметины, которые и показывают в градусах показатель кривизны поверхности.

Принцип такой: если пузырёк воздуха находится между двумя центральными метками, поверхность имеет допустимую кривизну для проведения работ на ней. Если же он пересекает метки в одну или другую сторону, это означает, что перед выполнением любых работ стоит устранить существующий наклон

Следить за целостностью резервуаров стоит очень пристально, ведь малейшие их повреждения в результате неосторожности сводят на нет весь эффект от использования прибора

Описание программы

ДНД Конструктор Однолинейных Схем — это программный комплекс, предназначенный для автоматизации составления однолинейных электрических схем и протоколов испытаний и измерений по введенным данным.

Теперь Вам не надо обладать какими-либо навыками для работы с CAD программами. С этим продуктом создание однолинейных схем станет простым и понятным процессом. Вы заполняете соответствующие реквизиты, которые интуитивно понятны и описаны в руководстве пользователя, нажимаете кнопку «Печать» и схемы готовы — удобно и практично.

У Вас также есть возможность вручную отредактировать полученные схемы. Программа умеет экспортировать данные в dxf формате. С помощью сторонних программ AutoCad, NanoCad и т.д., Вы можете отредактировать полученные схемы и распечатать их.

В дополнении к основным возможностям программы с помощью специального плагина и программы ДНД ЭТЛ Профессионал .Нет, можно генерировать протоколы испытаний и измерений по введенным для однолинейных схем данным. Протоколы генерируются автоматически, главное чтобы реквизиты были заполнены правильно.

С помощью плагина и ДНД ЭТЛ Профессионал .Нет можно сгенерировать следующие протоколы по данным схемы: 1. Протокол проверки автоматических выключателей напряжением до 1000 В 2. Протокол проверки согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников 3. Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин 4. Протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки

С помощью этого программного комплекса Вы сократите время по самостоятельному составлению однолинейных электрических схем. Обязательно попробуйте Демо версию, чтобы оценить удобную работу с программой.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик»– бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Однолинейная схема электроснабжения

Ключевая особенность однолинейной схемы электроснабжения состоит в том, что такая принципиальная схема состоит только из линий обозначения трех- или двухфазных цепей. Подобное решение позволит более разумно использовать техническую документацию и совместить в рамках одного проекта сразу несколько чертежей, которые не связаны друг с другом.

По типу однолинейные схемы электроснабжения подразделяются на такие:

• исполнительные;
• расчетные.

Расчетная схема

Расчетная однолинейная схема электроснабжения чаще всего применяется после окончательного просчета нагрузок, которые требуются для электропитания одного помещения. Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.

Расчетная однолинейная схема включает в себе следующее:

• структурная электрическая;
• функциональная электросхема;
• монтажная электросхема;
• кабельные планы;
• чертежи;
• проект пожарной безопасности.

Исполнительная схема

А вот исполнительная схема электроснабжения применяется с целью перерасчета существующей системы подачи электроснабжения, чаще всего, это делают для того, чтобы серьезно обновить уже готовый проект.

Исполнительная схема электроснабжения – это документ, который включает в себя такие данные:

• текущее состояние сетей;
• приборов, которые входят в сети;
• рекомендации по устранению тех или иных недостатков, выявленных в ходе проведения тех или иных технических мероприятий.

Что такое однолинейная схема электроснабжения

В принципе название говорит само за себя. Однолинейная схема – это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом.

Однолинейные схемы бывают нескольких видов:

1. Исполнительная. Данный вид схемы применяется для уже действующего электроснабжения любого помещения.
2. Расчетная. А этот вид схемы составляется при строительстве нового объекта. Когда необходимо учесть все нагрузки на электросеть, и основываясь на полученных показателях, рассчитывается сечение нужного кабеля и проводов, указывается маркировка всех электроустановок и мощность приборов.

Это пара основных видов однолинейных схем, которые при грамотном составлении, становятся удобной инструкцией для быстрого монтажа элементов электрической сети. Следующие виды не так распространены, но упомянуть их следует: структурные, принципиальные, функциональные, монтажные. Начертить однолинейную схему можно как самостоятельно своими руками, так и на компьютере с помощью специальной программы.

«PIR Плита»® Пленка/Пленка

Интересно почитать

Особенности планировки в английском стиле

Автономное электроснабжение

Одним из важных условий комфортного проживания в любом здании является постоянное наличие тока в сети. Однако, к сожалению, тогда, когда электроснабжение частного дома производится от общей ЛЭП, часто возникают проблемы, связанные с перебоями в его подаче. Неплохим выходом из данной ситуации может стать дополнительное использование автономных источников питания. К таковым можно отнести:

• ИБП. В случае отключения электроэнергии это устройство начинает функционировать моментально и автоматически.
• Генератор. Такое оборудование работает на бензине, дизеле или газе. Также может включаться автоматически. Время функционирования зависит только от количества топлива. При достаточной мощности генератор может обеспечивать электроэнергией даже очень большой дом в течение длительного времени.

Инструкция по сборке трехфазного электрощита

11.03.2016 1 комменатрий 82

В мире промышленным стандартом является три фазы 380 (400) вольт. Все профессиональное оборудование, используемое в производстве, работает от такого напряжения. Также трехфазная электропроводка заводится в магазины, дома, офисы и школы. Существует возможность собрать щиток учета электроэнергии таким образом, чтобы на выходе получить обычную сеть 220 вольт. Не будем вдаваться в дебри электротехники, просто скажем, если замерять напряжение между L1, и L2 и L3 будет напряжение 380 вольт. А вот между L1 и N (нейтраль); L2 и N; L3 и N будет напряжение 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома, однозначного ответа нет. А вот в частном доме заиметь трехфазную проводку в хозяйстве стоит. Раз вы попали к нам с вопросом, как собрать щит учета электроэнергии 380в своими руками, далее мы постараемся вам помочь.

Кто проверяет и согласовывает

По нормативам, однолинейная схема проекта электрики должна быть подписана следующими сотрудниками:

• разработчик;
• проверяющий;
• утверждающий руководитель.

Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя.

Кампания «Мега.ру» является лицензированным разработчиком электротехнической документации и обеспечивает профессиональную разработку однолинейных схем для зданий и сооружений, подлежащих согласованию в Моэнергосбыте. Для уточнения условий сотрудничества обращайтесь по телефонам, опубликованным в разделе «Контакты».

Исполнительная однолинейная схема

Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание

Важно: непосредственный монтаж схемы и начало работ возможны только ПОСЛЕ получения разрешительной документации от соответствующих инстанций. В них вы легко сориентируетесь на тему того, как своими руками обозначить в чертеже тот или иной элемент системы

Исходя из однолинейной схемы электроснабжения, определяются границы балансовой принадлежности и эксплуатационной ответственности сторон. Расчет требуемой мощности потребителя и в соответствии с ним — разработка однолинейной схемы электроснабжения частного дома. Рассмотрим пример однолинейной схемы квартиры также можно использовать для электроснабжения дома : Фото — пример однолинейной схемы Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Фото — Принципиальная схема подстанции Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания.

Согласование разработанного проекта по электроснабжению.

Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию

Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Проект, помимо ключевых составляющих, таких как кабели ввода или заземления либо УЗО, должна включать в себя информацию о наличии розеток или выключателей света в помещениях

Название ее чисто условное. 00 Dynamo. Однолинейная схема. Вступление

Однолинейная схема электроснабжения 15 квт — кабель или провод?

Провод СИП4 4х16 предназначен для воздушных линий 0,4 кВ, имеет нужную механическую прочность и выдерживает длительную токовую нагрузку многократно превосходящую ту, которая соответствует 15 квт. В принципе, его можно заменить кабелем вроде АВВГ 4х16… однако, раз тот не предназначен для воздушных линий и не имеет нужной механической прочности, его можно использовать на пролетах только, подвесив к стальному тросу. Хотя, я видел, что в пос. Зеркальном (территория ЛОЭСК), такой кабель использовался для опусков от ВЛ-0,4 к щитам вдоль опоры. Тем не менее, СИП4 4х16 стал стандартом де факто и часто вписывается в технической условия на присоединение к элетросетям.

Что такое однолинейная схема электроснабжения?

Так называют графическое изображение сети, в котором все устройства цепи выполнены для одной фазы, как правило фазы «А», и, следовательно, объединены одной линией. Подготовка такой электрической схемы необходима для составления технической документации о присоединении, так как однолинейная схема более проста и наглядна для понимания, и при её представлении не требуется дополнительных выездов на объект.

На схеме отображаются все подключенные к сети электросети (приборы, выключатели, розетки, светильники и вся нагрузка). При этом каждый тип приборов имеет свои условные обозначения по ГОСТам.

Различают несколько видов однолинейных схем:

1. Исполнительная. Такая схема составляется для уже действующей системы электроснабжения. Необходимость в исполнительной схеме возникает при модернизации существующей сети или при ее ремонте после проверки, в ходе которой были выявлены нарушения или дефектные участки. Кроме того, проектная схема может отличаться, и как правило отличается, от исполнительной, так как иногда приходится на стадии выполнения монтажных работ отступать от проектных решений.

2. Расчетная. Эта схема составляется для первичного подключения электроснабжения на строящемся объекте. Схема составляется с учетом всех нагрузок, после чего специалисты проектной организации могут рассчитать необходимое сечение проводов, кабелей, подобрать устройства автоматической защиты, с учетом результатов расчетов. Кроме того, такая однолинейная схема является подробной и понятной инструкцией при выполнении монтажа сети.

3. Структурная. Подвид однолинейных схем, укрупненно отображающий взаимосвязи между трансформаторными подстанциями, распределительными щитами и точками подключения электрооборудования.

4. Принципиальная электрическая схема. Такие схемы более подробные, они выполняются в строгом соответствии с ГОСТами, без использования сокращений или упрощений. На принципиальной схеме обязательно должны быть указаны марки и основные параметры всего используемого оборудования. Имея принципиальную схему, можно без проблем выполнить закупку необходимого оборудования или выполнить полный комплекс электромонтажных работ.

5. Функциональные. Такие линейные схемы могут выполняться в произвольной форме, без строгих правил, так как они используются для распределения оборудования с учетом его мощности. Функциональные схемы относятся к планировочным документам. Часто, в виде функциональных схем выполняются разделы по Релейной защите или Автоматической системе учета и контроля электроэнергии.

6. Монтажные. Составляются с учетом особенностей здания, расположения несущих стен и перекрытий, архитектурных элементов. На монтажной линейной схеме указывают точные размеры кабелей и проводов, их сечение, обозначают крепежные элементы.

Но главной однолинейной схемой, которая обязательно должна присутствовать в проекте подключения электричества, является расчетная схема – если речь идет о первичном подключении электроэнергии.

Однолинейная схема электроснабжения 15 квт — ограничитель перенапряжений

С целью защиты электроустановки абонента от импульсных перенапряжений применен ограничитель перенапряжений. За его применение говорит последнее предложение пункта 7.1.22 ПУЭ. В принципе, можно спорить про его применение, заявив, что щит учета вводным устройством не является

Однако обратите внимание на название щита «Вводное распределительное устройство». Представители сетевых компаний обычно не выказываются против такой защиты электроустановки

Напротив, приветствуют ее. Против могут высказаться «форумные светила», которые не имеют достаточного опыта присоединений и не понимают смысла многих пунктов из ПУЭ.

Запись выглядит так «Ограничитель перенапряжений ОПС1-B-3p с возможностью опломбирования». Применен ограничитель перенапряжений ИЭК на 3 фазы с пороговым напряжением 400 В.

Виды и особенности

Однолинейная схема электроснабжения своими руками создается исполнительной и расчетной. Исполнительная применяется в действующем электроснабжении объекта, а расчетная составляется в момент строительства нового жилого или промышленного здания. Также она бывает структурной, принципиальной, функциональной и монтажной. Структурная способна отображать общую информацию о том, какие имеются взаимосвязи силовых электрических установок.

Принципиальная может отображать информацию об электрических установках по госту. Функциональная схема — произвольный документ, распределяющий оборудование по потребляемой мощности. Монтажная учитывает, как расположены несущие конструкции и какие есть особенности здания.

Виды схемы и их особенности

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схема

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
3. Расположение пожарной сети.
4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

• реальное состояние электросети;
• перечень задействованного оборудования;
• рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

ОФОРМЛЕНИЕ ВХОДНОЙ ГРУППЫ

Выставление по вертикали

Предположим, вы хотите идеально ровно выложить новую стену или не менее ровно оштукатурить её. Вторая по счёту ампула, установленная поперёк уровня, является вертикальной. Относительно поверхности земли она является горизонтальной. Приложите уровень к вертикальной поверхности. Если пузырёк не оттеснился на середину ампулы, на которой имеются отметки – штукатурка или стена в этом месте не идеальна. Сама ампула с пузырьком, по которой определяется вертикаль, должна находиться сверху, а не снизу – так же, как и горизонтальная ампула должна находиться как можно выше, а не наоборот. Уровнемер устроен так, что переворачивание его значительно увеличивает погрешность – не ставьте его «вверх тормашками».

Однолинейная схема электроснабжения 15 квт — ограничитель перенапряжений

С целью защиты электроустановки абонента от импульсных перенапряжений применен ограничитель перенапряжений. За его применение говорит последнее предложение пункта 7.1.22 ПУЭ. В принципе, можно спорить про его применение, заявив, что щит учета вводным устройством не является

Однако обратите внимание на название щита «Вводное распределительное устройство». Представители сетевых компаний обычно не выказываются против такой защиты электроустановки

Напротив, приветствуют ее. Против могут высказаться «форумные светила», которые не имеют достаточного опыта присоединений и не понимают смысла многих пунктов из ПУЭ.

Запись выглядит так «Ограничитель перенапряжений ОПС1-B-3p с возможностью опломбирования». Применен ограничитель перенапряжений ИЭК на 3 фазы с пороговым напряжением 400 В.

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

Экономьте время: отборные статьи каждую неделю по почте

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

• Электрические.
• Газовые.
• Гидравлические.
• Энергетические.
• Деления.
• Пневматические.
• Кинематические.
• Комбинированные.
• Вакуумные.
• Оптические.

Основные типы:

• Структурные.
• Монтажные.
• Объединенные.
• Расположения.
• Общие.
• Функциональные.
• Принципиальные.
• Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Читать также: Как подключается лампочка к выключателю

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Внешняя группа с дверью из металлопластика

Для кирпичного строения, подойдет простая белая дверь из металлопластика и цоколь темно-серого оттенка. Козырек можно изготовить из поликарбоната, установив его к стене с использованием кованых элементов.

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

Экономьте время: отборные статьи каждую неделю по почте

Почему однолинейная?

Однолинейная и многолинейная из ГОСТа

Применительно к электросхемам термин «однолинейная» означает, что каналы передачи электроэнергии и сигналов изображают одной линией, вне зависимости от реального количества фаз.

Сразу подчеркнём, что данный принцип упрощения используется не только для прорисовки силовых линий, но и для схематизации многопроводных управляющих жгутов и шин, число проводов в которых может быть более 3.

Такой подход позволяет существенно повысить информативность чертежа, поэтому сегодня однолинейные схемы являются основным документом, «вокруг» которого группируется остальная проектная документация.

Общие положения, на основании которых разрабатывается чертёж однолинейной схемы электрооборудования, оговорены в ГОСТ 2.702-2011.

Согласно этому документу, основной принцип упрощения можно сформулировать следующим образом: 2-3-фазные каналы электропроводки изображаются одной чертой, а количество фаз соответствует количеству косых «насечек».

Отдельные элементы на фазе

В тех случаях, когда количество проводов в линии более трёх, вместо насечек используется цифра. Если линия однофазная – никаких дополнительных меток не требуется.

Необходимо отметить, что разработка однолинейной схемы электроснабжения выполняется, прежде всего, для комплексного анализа проектируемой электросети, поэтому в большинстве случаев подобные схемы выполняются на одном листе.

При разработке схем для обширных сетей применяется принцип многоуровневой детализации. То есть, на общей (комплексной) схеме отражено взаимодействие между крупными структурными блоками, а детализация по структурным блокам приводится на других листах.

Устройства и коммутационные элементы, подключаемые к каждой фазе многопроводной линии, изображаются одним условным знаком с указанием фаз, на которых это устройство установлено.

Заключение
