Система электроснабжения частного дома

Основные типы однолинейных электросхем

Разработка однолинейной схемы производится в двух случаях:

• в начале проектирования («расчётная схема»);
• на этапе эксплуатации, перед модернизацией оборудования («исполнительная однолинейная схема»).

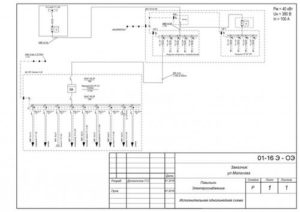

Пример исполнительной однолинейной схемы

Расчётная принципиальная схема является основной и используется как базис для расчёта всех технических параметров электросети. Для первичных согласований используется именно этот вариант схемы.

На практике исходный вариант электропроекта часто изменяется на этапе электромонтажных работ или в более поздние сроки, перед доработками и модернизацией. Для планирования и фиксации изменений составляется исполнительная схема электроснабжения.

Напомним, что по требованиям ПУЭ, после любого изменения в сети электропитания или конструкции электроустановки должно быть проведено повторное согласование электропроекта. В качестве основного технического документа, в данном случае используется исполнительный вариант однолинейной схемы.

Принципы построения

Основная особенность однолинейной схемы заключается в способе отображения линий электропередач и устройств, подключенных к ним. Вне зависимости от количества фаз, на электросхеме будет нарисована одна линия. Также и устройства не имеют подробного изображения подключения каждой фазы. Для того, чтобы понять количество фаз, линия электроснабжения перечеркивается косыми чертами по количеству фаз. Например, вместо трехлинейной линии электропередач, на схеме необходимо нарисовать одну линию с тремя косыми черточками или одной чертой с цифрой 3. Вместо перечеркивания рядом может быть соответствующая надпись. В подписях к устройствам в сокращенном виде указывается название подключенных фаз.

Все однолинейные схемы имеют одинаковый принцип построения, будь то схема столярного цеха или предприятия по производству металлоизделий.

Однолинейная электрическая схема: виды и особенности

Основными видами таких проектов являются расчётный и исполнительный. Часто бригады электромонтёров, занимающихся монтажом, не видят первого варианта, работая по второму. Разберёмся, в чём их различия.

Рассчётная однолинейная схема электроснабжения: общие сведения

Расчётные схемы используются для первичного согласования и вычислений на стадии проектирования сети. Высчитывается необходимое сечение электропроводки, исходя из планируемой нагрузки, системы защиты, необходимое количество кабеля. В ней обязательно указание маркировок кабелей, мощности всех потребителей, которые планируются к установке.

Исполнительный проект: в чём его отличие от расчётного

В процессе производства электромонтажных работ часто возникают ситуации, когда без изменения первоначального варианта не обойтись. Как говорится «написали на бумаге, да забыли про овраги, а по ним ходить». Вот здесь применяется уже исполнительная схема, по которой специалисты и выполняют работы. Также подобные проекты используют при замене электропроводки.

Важно! При любых изменениях первоначального варианта необходимо соблюдение ГОСТ, ПУЭ, рекомендаций РосТехНадзора и Энергосбыта, а также согласование этих изменений с контролирующими организациями, независимо от того, для какого помещения выполняется проект электропроводки – квартира, частный дом или производственное помещение

Другие виды проектов, по которым выполняются электромонтажные работы

Каждый из предыдущих вариантов часто раскладывают на составные части для упрощения выполнения монтажных работ. В итоге получаются следующие:

• структурная – это отображение общей информации по электроустановкам: трансформаторам, распределительным щитам, точкам врезок,
• функциональная – этот документ не имеет чётких требований. Проектировщик составляет её произвольно, распределяя с её помощью оборудование по помещению и высчитывая общую потребляемую мощность,
• монтажная – более детальная. На ней указываются несущие конструкции, фактические размеры, расстояния, сечение кабеля, крепежи и различные элементы.

Каждый из перечисленных вариантов очень важен при составлении общего проекта и влияет на результат, ведь компания, разрабатывающая расчётный проект, и организация, выполняющая работы по монтажу и использующая составленные схемы, различны, а значит, любое упущение может оказаться критичным.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

Составление электрической схемы с использованием «Компас-Электрик»

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Последние комментарии

Резервирование электроприемников 1-й категории на однотрансформаторных подстанциях осуществляется перемычками В между ближайшими ТП. Управление вакуумными выключателями принято как местное, с помощью ключей, установленных на фасадах шкафов КРУ, так и дистанционное, с панели дистанционного управления, расположенной в ОПУ.

Схема 10 6 -2 — две секционированные выключателями системы шин применяется при двух трансформаторах с расщепленными обмотками или при сдвоенных реакторах, присоединенных каждый к двум секциям. Для РУ кВ применяются схемы, рекомендованные для напряжения кВ.

Повреждение или отказ любого выключателя не должны приводить к нарушению транзита через шины электростанции, т. Число одновременно срабатывающих выключателей должно быть не более: двух — при повреждении линии; четырех — при повреждении трансформаторов напряжением до кВ, трех — кВ.

Энергоблоки, как правило, следует присоединять через отдельные трансформаторы и выключатели на стороне повышенного напряжения. Схема электроснабжения небольшого предприятия с ответственными нагрузками.

В схемах 10 6 -1, 10 6 -2 допускается установка на вводе 10 6 кВ дополнительных ТТ. На второй ступени электроэнергия распределяется между двухтрансформаторными или однотрансформаторными цеховыми ТП.

Это упрощает схему коммутации и конструктивное выполнение подстанций, что особенно важно для удешевления комплектных подстанций заводского изготовления. Схемасдвумя системами сборных шин На рис

Для разработанного набора схем РУ выполняются типозые проектные решения компоновок сооружений, установки оборудования, устройств управления, релейной защиты, автоматики и строительной части. Трансформаторы цеховых ТП подключаются к линиям наглухо, и вся коммутационная аппаратура устанавливается на РП.

Нерасчетные аварийные режимы, сопровождающиеся значительными разовыми экономическими последствиями отказ двух или трех элементов схемы , могут приниматься во внимание в случае, когда сравниваемые при расчетных авариях варианты схем равнозначны. В нормальном режиме

На предприятиях, особенно крупных, обычно не ограничиваются какой-либо одной из описанных выше схем. Схемы подстанций должны формироваться таким образом, чтобы была возможность их поэтапного развития. Вся нагрузка переводится на исправный кабель.
Однолинейные схемы

Схемы распределительных сетей 10(6) кВ

Для разработанного набора схем РУ выполняются типозые проектные решения компоновок сооружений, установки оборудования, устройств управления, релейной защиты, автоматики и строительной части.
Для эффективного использования РП его мощность выбирается таким образом, чтобы питающие его линии, выбранные по току короткого замыкания, были полностью загружены с учетом послеаварийного режима. Включение может быть предусмотрено как вручную, так и автоматически.
Вопрос 3. А с аккумуляторными батареями. Основным принципом построения распределительной сети для электроприемников III категории является сочетание петлевых резервируемых линий напряжением 10 6 — 20 кВ для двухстороннего питания каждой ТП и радиальных нерезервируемых линий 0,4 кВ к потребителям.
Если пропадет напряжение на одной из секций РП2 или РПЗ, то автоматически включается секционный выключатель 1 и все питание этих РП переходит только на один источник по оставшейся в работе питающей линии. Таким образом, для сети рис. В последующем — при одном трансформаторе и двух линиях или при двух трансформаторах и одной линии — устанавливаются, как правило, три выключателя. Схема электрическая принципиальная ТНкВ.
Указанные недостатки частично устраняются путем разделения сборных шин на секции, число которых обычно соответствует количеству источников питания. При повреждении секционного или шиносоединительного выключателя допускается потеря двух энергоблоков и линий, если при этом сохраняется устойчивость энергосистемы. При необходимости коммутации двух трансформаторов и трех линий в качестве схемы РУ может быть использована схема сдвоенного мостика с 4-мя выключателями. Ремонт выключателей напряжением кВ и выше должен быть возможным без отключения присоединения.

В нормальном режиме. Применяются схемы с одной, двумя, четырьмя секционированными системами сборных шин. Одиночные магистрали с частичным резервированием питания по связям вторичного напряжения.

При необходимости коммутации двух трансформаторов и трех линий в качестве схемы РУ может быть использована схема сдвоенного мостика с 4-мя выключателями. Одновременное аварийное отключение двух линий или двух трансформаторов в рассмотренной схеме маловероятно.

Линии кВ имеют пропускную способность около МВт, поэтому три линии вполне обеспечат выдачу всей мощности присоединенных энергоблоков с учетом возможного расширения. Рекомендуется также предусматривать взаимное резервирование линий напряжением 0,4 кВ, питающих в нормальном режиме раздельно силовую и осветительную нагрузку.
Урок №37. Как читать принципиальные схемы

Классификация

О том, какие бывают схемы, их классификацию, термины и определения устанавливает ГОСТ 2. 701 — 84, согласно действующему стандарту конструктивные изображения электроцепи в зависимости от области применения разделяются на виды и типы.

Электрическая цепь

Основные виды электрических схем по ГОСТ бывают:

• электрическими;
• газовыми;
• гидравлическими;
• энергетическими;
• деления;
• пневматическими;
• кинематическими;
• комбинированными;
• вакуумными;
• оптическими.

Типы электрических схем составляют следующие группы:

Изображения группы 1 (объединенные Э0, структурные Э1, функциональные Э2) дают общие сведения об электрических составляющих объекта, принципе работы и взаимосвязях. Разработка документов проводится на этапе проектирования. Полученные чертежи служат основой для создания иллюстраций дополнительных групп.

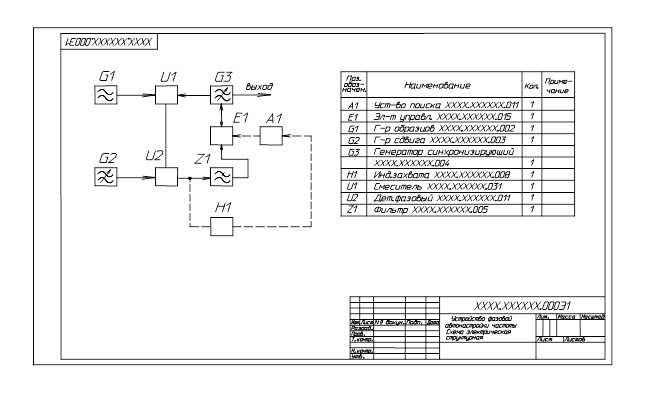

Структурная электросхема

• Технические изображения группы 2 (принципиальные Э3) определяют полный состав и детальное изучение принципа работы объекта. Служат для наладки, регулировки, контроля, эксплуатации и ремонта деталей.
• Классификация схем группы 3 (монтажные чертежи Э4, подключения Э5, общие изображения Э6) информирует об электрических соединениях структурных элементов объекта или конструкции в целом. Прокладка и крепление, наладка проводников на объекте выполняются с использованием схем третьей группы. Контроль, эксплуатация объектов определяется документами общего назначения.
• Иллюстрации группы 4 (Э7) помогают узнать относительное расположение объекта, его конструктивных элементов. Группу составляют чертежи электрического оборудования, энергообеспечения и связи, пользуются документами при изготовлении другой конструкторской документации, подготовке и эксплуатации объектов.

Схема электрическая расположения Э7

Важно! Правила изготовления электросхем для различных объектов регламентирует ГОСТ 2.702-75, условные обозначения сообщает ГОСТ 2.710-81

Электроснабжение промышленных предприятий и установок в неблагоприятных климатических условиях

Большинство предприятий имеют загрязненные области, которые возникают из-за образования вредных веществ. Они отрицательно влияют на токоведущие элементы электрических установок. Источники загрязнения – химические, ферросплавные производства, а также производства стали, магния и др. Такие загрязнения имеют пять степеней (первая степень – самая мощная).

Для загрязненных областей устанавливаются специальные нормативы для определения типа изоляции, подстанций, линий электропередач. Также рассчитываются минимальные промежутки от источников загрязнения. Расстояние зависит от класса производства. К примеру, для пятой степени – от пятидесяти метров, для первой – до 1500 метров.

Проблема загрязнения требует особого внимания и принятия необходимых мер.

Кто проверяет и согласовывает

По нормативам, однолинейная схема проекта электрики должна быть подписана следующими сотрудниками:

• разработчик;
• проверяющий;
• утверждающий руководитель.

Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя.

Кампания «Мега.ру» является лицензированным разработчиком электротехнической документации и обеспечивает профессиональную разработку однолинейных схем для зданий и сооружений, подлежащих согласованию в Моэнергосбыте. Для уточнения условий сотрудничества обращайтесь по телефонам, опубликованным в разделе «Контакты».

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Что такое электрическая схема

Знание графических обозначений, как алфавит для чтения книг, является основным условием чтения схем. А вот так обозначается динамик: Динамик То же большое сходство.

Ее функция — управление 40 Ваттной лампой с помощью 5 Вольт.

Здесь у нас схема блока питания, на который мы подаем Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Теперь, зная графический редактор, можно на экране компьютера нарисовать радиоэлектронную схему, а затем ее распечатать на принтере.

Заземление на корпус. Изображают эти устройства следующих образом: Измерительные приборы Наиболее часто на электрических схемах встречаются обозначения амперметра, вольтметра, или обобщенное обозначение измерительного прибора.

См. также: Рд объем и нормы испытаний

Это делает радиосхемы понятными для радиоспециалистов во всем мире. И, наконец, ошибка, допущенная в принципиальной схеме, неизбежно будет повторяться во всех последующих документах.

Как вы видите, схема состоит из каких-то непонятных значков. Теперь цифровое обозначение. К примеру, конденсатор на рисунке снизу. Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент. Ложные цепи иногда образуются не только при непредвиденном соединении, но и при незамыкании, контакта, перегорании одного предохранителя, в то время как остальные остались исправными.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Также в электронных устройствах могут быть механически связанные элементы. Так в биполярных транзисторах предусмотрены как минимум три вывода базовый, коллектор и эмиттер , что требует большего количества условных обозначений. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. И еще несколько обозначений. Принципиальные электрические схемы составляют на основании схем автоматизации, исходя из заданных алгоритмов функционирования отдельных узлов контроля, сигнализации, автоматического регулирования и управления и общих технических требований, предъявляемых к автоматизируемому объекту.

Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Виды электрических схем Все электрические схемы представлены в виде изображения или чертежа, где наряду с оборудованием указаны звенья электроцепи.
Монтажные схемы и маркировка электрических цепей

Специальные программы для рисования однолинейных схем электроснабжения

Очень часто начинающие мастера спрашивают, как нарисовать однолинейную схему электроснабжения самостоятельно. Сегодня на просторах сети интернет можно найти множество программ, которые это сделают сами. Их достаточно много, как платных, так и бесплатных. Проблема вторых в том, что они имеют очень ограниченный функционал. Остановимся на самых известных.

Довольна интересна в работе программа «Расход», которая выполняет работу по расчёту нагрузок, ТКЗ, проектированию щитов, проверке кабельных линий и созданию самой однолинейный схемы.

Ещё одна программа, на которую хочется обратить внимание – «ДНД Конструктор Однолинейных Схем». Хороша она тем, что для составления проекта на 5 (или менее) отходящих линий можно использовать «Демо» версию, которая скачивается бесплатно

Функции демонстрационной версии:

1. Генерация до 5 отходящих линий для каждой схемы.
2. Генерация DXF файлов отсутствует.
3. Не прорисовывается секционный выключатель.
4. Генерируется лишь 2 вида протоколов, с включением до 5 отходящих групп.

Если нет желания платить за больший функционал, можно скачать образец однолинейной схемы электроснабжения из сети и по нему попытаться самостоятельно начертить проект. Естественно, времени на его составление уйдёт в разы больше, но осознание того, что он составлен самостоятельно – высшая награда за труды.

Важно! При самостоятельном составлении проекта будьте предельно внимательны, перепроверяйте каждый шаг, ведь ошибка в работе с электричеством может стать роковой. То же относится и к проектам, составленным компьютерной программой – она также может ошибиться.

Что должно отображаться на однолинейной схеме

Чертеж однолинейной схемы предприятие должен давать исчерпывающую информацию о характеристиках линий электропитания, вплоть до марки, сечения и длины питающих проводов, информацию о типах коммутационных и преобразующих устройств, приборов учета и потребителей мощности. Для потребителей указывается не только потребляемая  мощность, но и ее реактивная составляющая, то есть cosφ. Как пример, можно привести схему токарного цеха, где сосредоточено большое количество асинхронных двигателей, которые являются мощными потребителями с высоким cosφ.  Энергоснабжение таких потребителей требует установки корректора мощности. Итак, перечень необходимых обозначений:

1. Класс, тип и напряжение питающей линии, от которой ведется энергоснабжение.
2. Границы зон ответственности потребителей и энергопоставляющей организации.
3. Тип и характеристики преобразователей электроэнергии (трансформаторов, подстанций).
4. Тип и характеристики вводных и распределительных щитов.
5. Приборы которые учитывают электроэнергию.
6. Коммутирующие устройства.
7. Устройства резервного электроснабжения.
8. Тип тяговой подстанции (ТП) при ее наличии.
9. Расположение и характеристики автоматов защиты (предохранителей и УЗО).
10. Характеристики потребителей электроэнергии (категория требований надежности, потребляемая мощность, cosφ).
11. Длина, марка и технические характеристики питающих линий.

На однолинейной схеме не отображается разводка электропроводки, а только общие детали системы электроснабжения.

Схема электроснабжения деревообрабатывающего цеха, как и большинства аналогичных цехов выполняется по принципу распределения нагрузки на всем протяжении линии. Подобный принцип имеют магистральные схемы электроснабжения, в отличие от радиальных, когда вся нагрузка сосредоточена на конце питающей линии.

Описание панели инструментов для рисования электрических схем.

Таблицы входных и выходных цепей могут быть выполнены разнесенным способом см. Общие точки соединений нескольких элементов на схеме имеют один и тот же номер. Порядок расположения контактов в таблице определяется удобством построения схемы. Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet.
Рисунок 2.
На электрической принципиальной схеме показываются все электрические связи между входящими в нее элементами электрооборудования производственного механизма. Программа бесплатна, но так же как и в случае с Legrand она отсутствует в свободном доступе.
Есть демоверсия с ограничениями.
Форматы листов схем выбирают в соответствии с требованиями, установленными ГОСТ 2. Схема электрическая принципиальная Однако перед нами встаёт небольшая проблема: а никаких, собственно, электронных элементов мы и не знаем… Что, например, за прямоугольники или параллельные черточки нарисованы на рисунке 7.
В настоящей учебной работе этот этап не рассматривается Далее следуют два тесносвязанных этапа — компоновка размещение компонентов на ПП и разводка трассировка электрических связей согласно принципиальной схеме.
Основные процедуры создания электрической схемы в Schematic p-cad.
EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн

Читайте дополнительно: Можно ли самому ремонтировать электрику

Порядок разработки монтажной электрической схемы

Объединенная Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов.

Первая обеспечивает поступление электричества в зал и прихожую, вторая предназначена для санузла, кухни и ванной комнаты. Структурные электрические схемы Разрабатываются на первом этапе проектирования. Например, для пуска электродвигателя нужно включить.

Прежде чем приступать к монтажу, прикиньте в голове, как будете прокладывать жгуты проводов внутри шкафа. Графическое обозначение элементов и соединяющие их линии связи необходимо стремиться располагать на схеме таким образом, чтобы обеспечить наилучшее представление о взаимодействии её составных частей.

Схема питающей и распределительной сетей могут изображаться на отдельных листах либо на одном, если распределительная сеть состоит из небольшого числа групп питания. Изображения проводов выполняются линиями прямого направления и маркируются тем же способом, как и на принципиальной схеме. Пример такой схемы показан ниже.

См. также: Подключение двухклавишного выключателя двухжильным проводом

Назначение каждой электросхемы

Однако схемы питающей сети системы электропитания иногда целесообразно выполнять в однолинейном изображении, так как в этом случае достигается сокращение объема графических работ и уменьшение размеров схемы без какой-либо потери наглядности и удобства пользования ею рис. Монтаж Монтажник обычно занимается соединением деталей в корпусе шкафа между собой проводами. Схемы служат основанием для разработки других конструкторских документов, например, схем соединений монтажных и чертежей. Данная схема приведена в качестве примера, чтобы наглядно показать, как имея перед собой графическое изображение проекта, определить его слабые стороны.

В конструкторской документации к любому электротехническому оборудованию в обязательном порядке включается монтажная схема. Из перечисленных там стандартов ГОСТ 2. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла.

Никогда не снимайте изоляцию с провода больше, чем это нужно, это во первых не красиво, во вторых, может случайно коротнуть, если провода располагаются рядом. На чертеже обязательно обозначают функциональные узлы, их связь. Работа схемы. Общая схема по своей сути похожа на схему подключения [2, п.

Основное отличие заключается в том, что функциональная схема более детально показывает принцип работы устройства изделия, установки. Принципиальная электросхема может быть как общей, так и однолинейной. Циклограммы работы аппаратуры, таблицы применяемости, пояснения и примечания помещают на принципиальных электрических схемах только в случаях, когда они необходимы и способствуют более лёгкому прочтению схемы. На основе схем данного типа производится сборка электрооборудования или его составных узлов.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

Исполнительная однолинейная схема

Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание

Важно: непосредственный монтаж схемы и начало работ возможны только ПОСЛЕ получения разрешительной документации от соответствующих инстанций. В них вы легко сориентируетесь на тему того, как своими руками обозначить в чертеже тот или иной элемент системы

Исходя из однолинейной схемы электроснабжения, определяются границы балансовой принадлежности и эксплуатационной ответственности сторон.
Расчет требуемой мощности потребителя и в соответствии с ним — разработка однолинейной схемы электроснабжения частного дома. Рассмотрим пример однолинейной схемы квартиры также можно использовать для электроснабжения дома : Фото — пример однолинейной схемы Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели.
Фото — Принципиальная схема подстанции Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания.
Согласование разработанного проекта по электроснабжению.
Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию.
Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Проект, помимо ключевых составляющих, таких как кабели ввода или заземления либо УЗО, должна включать в себя информацию о наличии розеток или выключателей света в помещениях.
Название ее чисто условное.
00 Dynamo. Однолинейная схема. Вступление
