Септик топас: схема устройства и принцип работы

Принцип работы септика Топас

Как работает Топас — понять несложно, даже неспециалисту. Сточная вода попадает в камеру установки, именуемую приемной. В ней же и происходит очистительный процесс. Но он первичен, так как из воды удаляются только крупные загрязнения. Окончанием данного этапа работы является процесс поступления воды в аэротенк. В нем бой вступают биологически активные организмы, которые ликвидируют загрязнения, которые остались после первичной стадии очистки. В качестве оригинального фильтра в септиках Топаз выступает ил, который является связующим звеном для частиц инородных тел, оставшихся в воде.

Для улучшения и совершенствования работы Топас вода с илом поступает в специальный отстойник внутри. Он называется пирамидой. В ней ил оседает, и вода, которая очистилась, идет дальше. Ил фильтрующего назначения имеет определенный ресурс применения и через определенный период времени его нужно утилизировать. Хотелось бы отметить, что такая процедура не вызывает никаких существенных сложностей для владельцев. А для любителей огородов — тот ил, который получен в результате работы Топаса, может служить хорошим удобрением для почвы.

Помимо качества очистки воды, у очистительной системы, рассматриваемой в этой статье, есть еще одно достоинство

Дело в том, что автономная канализация Топас – это экономная система, которая не потребует от своего владельца траты большого количества электроэнергии, что имеет немаловажное значение в условиях загородной жизни, как дачников, так и для тех, кто проживает там постоянно. При этом отметим, что представленный септик Топаз имеет чрезвычайно простой принцип работы, небольшие габариты и, следовательно, не занимает много места

Установка приспособления для очистки воды возможна в любое время года и в любую почву.

Электрическая схема Топас:

 Схема подключения Топас:

 Схема работы Топас:

Технический паспорт Топас

Технический паспорт прилагается к каждому экземпляру аэротенка.

Скачать образец технического паспорта.

Web студия BeeHive (Бихайв) — занимается созданием и продвижением сайтов. Имеются представительства Москве, Муроме, Нижнем Новгороде, Санкт-Петербурге, Владимире и Воронеже. Сайт в Бихайв — залог успеха вашего бизнеса!

Популярные статьи:

Что лучше септик Танк или Топас (Топаз)?Автономная канализация Топас (Топаз) для дачи, загородного, канализационная система для частного домаНеисправности Топас, их причины и способы устраненияСептик Танк для дачи антисептик для загородного домаСептик Топас для дачи или загородного дома

Достоинства оборудования

Устройство в последнее время стали использовать все чаще, и наверняка для этого есть веские причины. Ведь даже несмотря на среднюю цену, люди предпочитают именно септик Топас, а не устройство по более низкой стоимости. Итак, в чем же заключаются основные достоинства устройства:

• Показатели по эффективности очистки достаточно высокие. Благодаря тому, что станция имеет уникальную конструкцию, стоки проходят не одну, а сразу несколько стадий очищения, в результате этого удается избавиться сразу от 99% загрязнений. С технической точки зрения такая вода абсолютно чистая, если вы сбросите ее в водоем или грунт, не произойдет ничего страшного.
• Устройство достаточно простое в использовании. К сожалению, многие станции имеют столько разных функций, что после их установки пользователи просто теряются и не знают что делать. Приходится вызывать мастера для того чтобы он научил и показал, а это соответственно дополнительные траты. Однако после того, как вы установите это оборудование, вам не придется уделять ему время для обслуживания каждый день. Не обязательно следить за тем, какой уровень стоков в данный момент. Также больше нет необходимости добавлять специальные реагенты.
• Монтаж оборудования достаточно прост. Для того чтобы установить оборудование в доме, где проживает около 8 человек, нет необходимости вызывать специальные машины, для того чтобы поднимать грузы. Конечно, другие производственные модели, имеют намного большую массу, именно поэтому установить их без использования специальной техники просто невозможно.
• Пожалуй, это единственное оборудование, которое не выдвигает абсолютно ни каких конкретных требований к грунту, нет ни какой разницы, песок там или глина, так как эффективность работы от этого ни сколько не ухудшится. Более того, разрешено эксплуатировать устройства в местах, где наблюдается высокое залегание почвенных вод.
• Как уже было сказано выше, в тот момент, когда работает станция, не исходит практически ни какого звука, а значит, ставить шумоизоляцию вам не придется. Но для многих главным является пожалуй то, что нет ни какого неприятного запаха.
• Выпускается несколько станций с разной производительностью, именно поэтому если вы владелец даже небольшой дачи, вы всегда сможете подобрать что-то для себя. Вполне допустимо и обслуживание очень больших домов и коттеджей.
• Для того чтобы произвести очистку своей станции от скопившегося ила, вам не придется вызывать ассенизаторы, так как выполнить все это можно подручными средствами. На крайний случай можно попросить о помощи своих соседей.

Очистка в третьем отсеке

В третий отсек, который называется вторичным отстойником, попадает вся активно перемешанная при помощи компрессора жидкость. Здесь располагается специальная пирамида, куда попадает ил с водой при помощи эрлифта. Далее происходит разделение воды на активный ил и очищенную воду. Отработанный осадок остается на дне, а тот, который еще активен (живые микробы) попадает назад в первый отсек для дальнейшей работы по очистке.

Четвертая камера

Четвертый отсек называется приемным. Здесь находится более светлая вода, прошедшая разложение органики в трех предыдущих камерах. Вода через верх пирамиды попадает в четвертую камеру и ждет, пока достигнет уровня выходного отверстия. Если уровень достигнут, то она просто вытекает наружу через выходное отверстие. Если же в первую камеру не было добавлено воды в это время, то уровень в четвертой будет недостаточным, чтобы жидкость покинула отсек. В таком случае она остается на месте и еще больше очищается. Это называется второй фазой.

устройство и обслуживание септика Топас

Некоторые модели септиков состоят из 2 пирамидальных камер (второй и третьей), в других может быть только вторая или только третья. В большинстве случаев именно третий отсек имеет форму пирамиды. Поэтому здесь необходимо выполнять регулярное откачивание накопленного ила. Если не откачать накопленный ил вовремя, то это может стать причиной выхода из строя всего сооружения.

В конструкцию станции Топас входит:

• специальная крышка с воздухозаборником;
• первая камера (приемная), где стоки очищаются на 50%;
• вторая камера – аэротенк (стоки дочищаются еще на 30%);
• эрлифт и насосная установка (необходимы для перекачки воды из отсека в отсек);
• компрессоры (подают воздух в стоки, поддерживая активную жизнедеятельность бактерий);
• третий отсек септика (в нем стоки дочищаются, а отработанный ил осаживается на дно);
• четвертая камера для окончательной очистки;
• фильтры;
• шланг для откачки ила.

Что такое активный ил

Чтобы быстрее понять, как работает Топас, необходимо знать, что представляет собой активный ил и как именно он очищает воду. Активный ил – это иловая масса, в состав которой входят специальные микроорганизмы, обеспечивающие биологическую очистку. Загрязнения в стоках разлагаются от работы этих аэробных бактерий. Они называются именно так из-за того, что для их жизнедеятельности и работы необходимо, чтобы в воде присутствовал кислород. Но в производстве современных очистных станций могут присутствовать два вида бактерий:

• аэробные;
• анаэробные.

Если аэробным бактериям жизненно необходим кислород, то анаэробные микроорганизмы могут жить только в среде, где его нет. В станции Топас весь процесс по устранению органики выполняют аэробные бактерии, которые получают кислород благодаря работе компрессора. Мелкие воздушные пузырьки насыщают всю воду и активно перемешивают их для лучшей очистительной работы бактерий.

Очищение при помощи активного ила считается самой оптимальной из всех существующих на сегодня. Биологическая очистка в сочетании с мелкопузырчатой аэрацией дает максимальный эффект. На выходе получается практически прозрачная вода и абсолютно безопасный для окружающей среды осадок. Бактерии, которые разлагают органику внутри камер септика, являются безвредными и размножаются самостоятельно, поэтому нет необходимости в поддерживании их численности.

внутренняя система септика Топас

Естественный процесс работы микроорганизмов, которые при всем этом еще и употребляют кислород, заканчивается эффективным расщеплением органических загрязнений, находящихся в токах. В результате вода не гниет и не выделяет неприятных запахов, поэтому вы не услышите на участке никаких признаков того, что где-то рядом находится канализационная система.

Микроорганизмы, содержащиеся в активном иле, принимают участие не в одном, а в нескольких циклах очистки. Они разлагают органику, пока не погибнут. Погибшие называются отработанным илом. Он оседает на дно в специальном стабилизаторе и оттуда его следует периодически откачивать. Именно этот ил и рекомендуется применять в качестве удобрения для деревьев, которые не являются фруктовыми, и для декоративных кустарников. В результате многоэтапного очищения вода становится прозрачной на 95%. Ее можно спокойно выливать прямо на почву или в открытый водоем без опасения нанести вред окружающей среде.

Поломки очистной станции и методы их исправления

Практически все поломки насосной станции проявляются повышением уровня стоков в приемном отсеке. Подъем уровня приводит в действие аварийный поплавок, благодаря которому срабатывает аварийная сигнализация — звонок или световой сигнал. Таким образом, пользователь узнает об опасности затопления системы и сброса неочищенных сточных вод за пределы устройства.

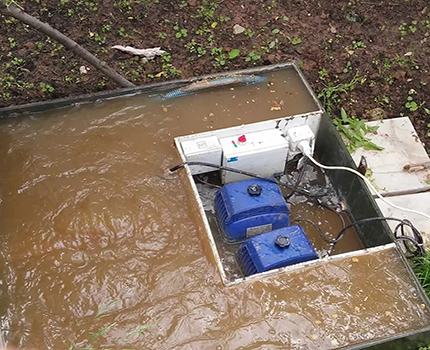

Затопление сточными водами очистной установки

Прежде всего, необходимо проверить, возможно, забит или замерз канал отвода очищенных стоков из устройства. Если нет, то искать причину затопления станции нужно исходя из типа оборудования. Оно может быть с самотечной системой выхода стоков или с принудительной откачкой.

В моделях установок с принудительной откачкой проблема может заключаться в поломке дренажного насоса или в залипании поплавкового переключателя. Чтобы проверить работу насоса его снимают и подключают к другой розетке. Если насос в порядке, но после подключения к станции не включается, то, скорее всего, дело в поплавковом переключателе — необходимо заменить его.

Затопление септика ТОПАС зачастую требует серьезного ремонта и это наиболее часто встречающаяся неисправность. При обнаружении проблемы первое, что необходимо сделать — отключить оборудование от сети, снять компрессоры, просушить их, а также все электрические элементы станции в течение суток

Следующие проблемы могут быть общими для самотечных и принудительных моделей. Проверяют, перекачивается ли жидкость из приемного отсека в аэротенк. Если нет, то виновником этого является неисправность эрлифта.

Причины поломки могут быть следующие:

• повреждена трубка эрлифта;
• забит эрлифт главного насоса;
• неисправен поплавковый переключатель;
• повреждена мембрана компрессора, который подает воздух в эрлифт.

Поломки устраняются путем замены поврежденных элементов или прочистке засорившихся участков.

Срабатывание УЗО и проблемы с подачей электроэнергии

Если при запуске станции срабатывает УЗО (устройство защитного отключения), причина может крыться в повреждении компрессора или дренажного насоса, поплавкового переключателя. Необходимо также проверить электропроводку, розетки.

Нарушения в работе установки также может быть вызвано длительным отключением электричества, и тогда появляется вероятность переполнения резервуаров и возникновения неприятного запаха в связи с началом развития анаэробных микроорганизмов. При перепадах напряжения в сети в пределах 3% от номинала, необходимо установить стабилизатор.

Изменение уровня воды в неработающей станции

Очистную систему ТОПАС нежелательно оставлять длительное время без работы.

Но если это все же случилось, и обнаружилось, что уровень воды в резервуаре изменяется, то возможные неисправности могут быть следующие:

• Поломка сантехнических приборов, которая приводит к утечке воды. Нужно найти источник протечек и провести ремонт или замену.
• Поврежден корпус устройства. Если проблемы небольшие, то корпус можно попробовать запаять, если нет, необходимо обратиться к профессионалам за помощью, и они заменят поврежденный участок. И хорошо, если можно обойтись ремонтом, ведь замена всего корпуса обойдется недешево.
• Неправильный монтаж и, как следствие, затопление дождевой или паводковой водой.
• Резервуар станции должен устанавливаться так, чтобы крышка возвышалась над поверхностью земли на 15 см.

Проблемой может стать также плохо организованный выход очищенной воды из системы. Усугублять ситуацию плохого оттока может слабая пропускная способность грунта.

Руководствуясь схемой, следует исключить менее вероятные причины поломок и отследить возможные неисправности и методы их устранения

Разновидности конструкций и модельный ряд

Чтобы разобраться с принципами работы септика типа “Топас”, следует изучить его конструкцию. Внешне это устройство представляет собой большую емкость в форме куба с большой квадратной крышкой.

Внутри он разбит на четыре функциональные секции. Есть встроенное устройство для забора воздуха с поверхности, чтобы обеспечить насыщение стоков кислородом.

Септик Топас состоит из четырех взаимосвязанных камер, обеспечивающих многоступенчатую очистку. Перетекая из одного отсека в другой стоки отстаиваются, перерабатываются бактериями, обеззараживаются и осветляются

Внутри очистной системы находятся следующие элементы:

камера приема, в которую стоки поступают изначально;
эрлифт с насосным оборудованием, обеспечивающий перемещение стоков между различными отделами устройства;
аэротенк – отделение, в котором выполняется вторичный этап очистки;
пирамидальная камера, где происходит окончательная очистка стоков;
камера доочистки, здесь скапливается очищенная в процессе работы септика вода;
компрессор для нагнетания воздуха;
шланг для удаления ила;
устройство для отвода очищенной воды.

Модельный ряд септиков этой марки довольно широк. Есть модели для участков и домов разного размера, устройства, рассчитанные на обслуживание автозаправочных станций и даже мощные очистные сооружения, способные удовлетворить потребности небольшого поселка.

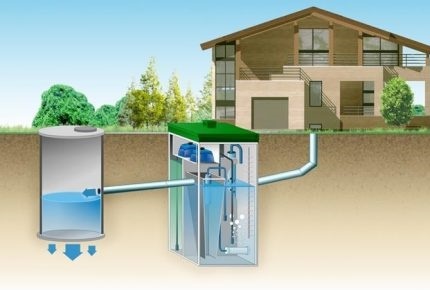

На этой схеме наглядно изображено устройство септика “Топас”. Он состоит из четырех различных отделов, по которым перемещаются отходы, поступившие по канализационной трубе

В частном домостроении чаще всего используют септики “Топас-5” и “Топас-8”. Цифра возле названия обозначает примерное количество жильцов, на обслуживание которых рассчитано устройство.

“Топас-5” имеет более компактные размеры и меньшую производительность, он способен без проблем обеспечить потребности семьи из пяти человек в услугах канализации.

Эта модель считается идеальным выбором для относительно небольшой дачи. В сутки такое устройство может переработать около 1000 литров стоков, а одновременный сброс отходов в пределах 220 литров не нанесет септику никакого вреда.

Размеры “Топас-5” составляют 2500Х1100Х1200 мм, а вес – 230 кг. Потребляемая мощность устройства равна 1,5 кВт в день.

А вот для большого коттеджа лучше взять “Топас-8”. Размеры и способность перерабатывать стоки у этой модели значительно выше. Такой септик способен обслуживать даже участки, на которых устроен бассейн, хотя в такой ситуации более уместным может оказаться и “Топас-10”.

Производительность таких моделей варьируется в пределах 1500-2000 литров стоков в день.

Цифры возле названия септика указывают на количество человек, которое это устройство может обслужить при одновременном использовании. На эти показатели и ориентируются покупатели, выбирая подходящую модель.

Существует также буквенная маркировка, описывающая особые условия эксплуатации, на которые рассчитано конкретное устройство.

Например, обозначение “Long” указывает на возможность использования этого септика при глубине подключения, которая превышает 80 см. Маркировкой “Пр” обозначены модели с опцией принудительной откачки частично очищенной воды.

Такие конструкции дополнительно укомплектованы насосом. Модели с маркировкой “Пр” используют на участках с высоким уровнем грунтовых вод.

Модели септиков “Топас” могут различаться в зависимости от объема перерабатываемых стоков, а также от условий эксплуатации. Например, для участков с повышенным уровнем грунтовых вод рекомендуется выбрать септик с маркировкой “Пр”

Наличие насоса в устройстве этой модели септика Топас предназначена для установки на участке с глинистыми грунтами, которые плохо фильтруют или не впитывают вообще очищенную воду. Маркировка “Ус” расшифровывается просто – “усиленный”.

Это более мощные модели, которые следует использовать, если глубина установки септика превышает уровень расположения канализационной трубы на 1,4 м или более.

Чем выше производительность насоса, его мощность и чем больше у него опций, тем дороже обойдется его приобретение, и тем сложнее выполнить его установку. Поэтому не стоит выбирать очистное сооружение “на вырост”, если в ближайшем будущем численность жильцов в доме не должна резко возрасти.

Более подробные рекомендации по выбору септика для дачи рассмотрены в другой нашей статье.

Особенности септика Топас 5

Если оценивать все модели, которые представлены в ряду этого производителя, то модель Топас 5 отличается минимальным показателем мощности. В первую очередь подобная модификация пользуется популярностью среди собственников дач и небольших загородных домов. Рассматриваемая установка демонстрирует мощность на уровне 1 кубометр воды, который очищается без использования реагентов.

Среди особенностей этой модели следует выделить возможность использования в непрерывном режиме либо для эксплуатации в течение определенного времени года. Среди всех достоинств, которыми обладает подобный септик, следует выделить то, что ему под силу обеспечивать очистку воды высокого качества при соблюдении технологии монтажа. По мере работы септика наблюдается фильтрация твердого осадка, который аккумулируется на дне емкости.

Довольно часто владельцы подобных канализационных систем используют ил в качестве удобрения для выращиваемых культур на садовом участке. Обладая довольно высоким показателем мощности переработки, подобная модификация септика требует для работы небольшое количество электроэнергии. В плане энергозатрат она не отличается от обычной лампочки.

Рассматривая другие преимущества, присущие этой системе, следует выделить отсутствие необходимости в дополнительном добавлении в систему новых порций бактерий. Достаточно один раз их посадить туда, чтобы они начали самостоятельное размножение. Однако для этого им потребуется питательная среда, роль которой могут исполнять отходы жизнедеятельности человека, транспортируемые в емкость. Благодаря принципу самотека, положенного в основу работы септика, воды после прохождения системы направляются в сточную канаву или на дренажное поле.

На этапе создания модификации Топас 5 изначально предполагалось использовать ее для обслуживания стоков, отводимых из душевой кабины, унитаза и двух раковин. В то же время эту модель можно использовать и для загородного дома при условии, что количество проживающих в нем людей не превышает 5 человек.

Принцип работы септиков “Топас”

По канализационной трубе стоки поступают в первую приемную камеру. Здесь канализационные массы сбраживаются при активном участии анаэробных бактерий.

Когда уровень стоков в приемнике достигает заданной отметки, начинается перекачивание отходов во вторую камеру с помощью эрлифта.

Сточные воды поступают в приемную камеру, во второй насыщаются кислородом и перерабатываются аэробными бактериями, в третьей отстаиваются, а в четвертой разлагаются на ил и очищенную на 98 % воду

В втором отделе септика выполняется аэрация стоков, т.е. насыщение их воздухом, который необходим для того, чтобы активизировать работу переваривающих канализационную органику аэробных микроорганизмов.

Бактерии активно перерабатывают содержимое канализации, превращая его в смесь частично осветленной и очищенной воды и активного ила.

После обработки во второй камере все перемещается в отдел стабилизатора ила – биомассы, активно участвующей в очистке жидкой составляющей канализационной массы. Здесь ил оседает, а высвободившаяся в результате вода перемещается в отстойник.

Для улучшения качества очистки часть вод и подвижного ила из стабилизатора поступает в первичную камеру, чтобы можно было произвести вторичную очистку стоков.

Таким образом, схемой работы септика топас предусмотрена циркуляция стоков по различным отсекам септика до тех пор, пока уровень очистки не достигнет необходимого качественного уровня. Это обеспечивает высокую безопасность переработанных сточных вод для окружающей среды.

Если разрез участка сложен песчаным грунтом, то для сброса стоков лучше устроить поглотительный колодец. Его сооружение возможно только в случае, если между условным дном фильтрующего колодца и зеркалом грунтовых вод будет не менее 1 метра

По завершении многоступенчатой переработки осуществляется отвод очищенной воды в поля фильтрации или поглотительный (фильтрующий) колодец, где производится доочистка сточной массы и сброс ее в грунт.

При отсутствии возможности устроить фильтрующий колодец или дренажную систему, осветленная и обеззараженная жидкость может сбрасываться в сточную канаву.

Если септик устанавливается в глинистый грунт, утилизация очищенных и обеззараженных стоков осуществляется в канализационную канаву

В поглотительном колодце или в полях фильтрации доочистка производится путем прохождения стоков через фильтрующие грунты. В первом случае конструкция доочистки представляет собой яму с проницаемым дном, на которое кладут метровый слой щебня или гравия с песчаным заполнителем.

Поле фильтрации – это своеобразная дренажная система, устроенная из перфорированных труб – дрен. Протекая по дренам, жидкая составляющая стоков дополнительно очищается и просачивается через перфорацию труб в окружающий грунт.

Рекомендуем также ознакомиться с особенностями укладки дренажной трубы.

При прокладке всех видов канализационных трубопроводов, включая систему дрен, следует учитывать уровень промерзания грунта в зимний период, чтобы сточные воды не замерзли и не создали пробки в предназначенном для их течения канале.

Если рядом с участком есть незадействованные земли или загородное поместье отличается внушительной площадью, систему утилизации стоков можно выполнить в виде дрен, осуществляющих доочистку и сброс воды в грунт

Рекомендации по эксплуатации

Чтобы септик работал исправно и долго, пользоваться им следует в соответствии с правилами, установленными изготовителем. Нужно избегать перемещения в канализационную систему различного неорганического мусора, например, пластика, полиэтилена, строительных отходов и т.п.

Правильный монтаж септика “Топас” исключительно важен для дальнейшей успешной работы автономной канализации этого типа. Нарушение рекомендаций может вызвать разрушение емкости устройства

Такие вещества не поддаются бактериальной переработке, поэтому в лучшем случае они просто осядут в септике, уменьшая его полезный объем и производительность. В худшем же случае наличие неорганических загрязнений может привести к повреждению септика или поломке оборудования.

Подробный обзор распространенных поломок септика “Топас” и способы их устранения рассмотрены в этой статье.

Не рекомендуется выливать в канализацию вещества, которые содержат антибиотики, а также соединения хлора или марганца, поскольку таким образом создается враждебная для бактериальных культур среда, они могут просто погибнуть.

Если численность бактерий в септике заметно уменьшится, переработка отходов замедлится, в септике появится неприятный запах.

По этим же причинам не разрешается использовать септик для утилизации большого количества спиртосодержащий жидкостей, технических масел, антифриза, кислоты или щелочи высокой концентрацию, например, бытовых очистителей.

Не стоит спускать в канализацию шерсть. Хотя это и органическое вещество, оно не может быть переработано в септике достаточно быстро, но может вызвать засорение устройства.

Регулярное удаление скопившегося на дне септика “Топас” нейтрального ила – важная часть обслуживания устройства, обеспечивающая его бесперебойную работу

Проблемы могут возникнуть и в результате отключения электроэнергии. Если септик не работает, а отходы продолжают поступать, это повлечет переполнение емкости, в результате приведет к поступлению в грунт неочищенной массы.

При коротких отключениях электроэнергии рекомендуется по возможности уменьшить количество стоков, поступающих в канализацию. На случай длительных отключений следует предусмотреть альтернативный источник электрической энергии.

Регулярное техническое обслуживание септика поможет вовремя заметить неполадки и предотвратить возможные проблемы. Чистоту полученной в результате очистки воды следует время от времени проверять.

Если количество загрязнений возрастает, следует найти причину и устранить ее: настроить работу септика, обновить состав бактериальных культур и т.п.

Примерно три или четыре раза в год следует откачивать из емкости скопившийся ил с помощью специального шланга, а также очищать емкость, в которой накапливаются не переработанные отходы. Каждые два года мембраны компрессоров нужно заменять новыми, чтобы эти механизмы работали корректно.

А вот фильтры требуют замены ежемесячно, они быстро загрязняются. Аэратор заменяют редко – каждые 12 лет, но не стоит пренебрегать этой мерой.

Если в зимнее время септик не будет использоваться, его необходимо правильно законсервировать.

Следует понимать, что это не отопительная система, полная откачка жидкости из септика губительно скажется на заселенных в устройство бактериях. Перед консервацией устройство очищают и оставляют его частично заполненным водой.
