Мембранный бак для водоснабжения принцип работы

Как заменить?

Из вышеизложенной информации можно сделать вывод, что главной проблемой расширительных бачков является поврежденная мембрана. С такой неполадкой сталкиваются многие пользователи. Специалисты рекомендуют производить замену данных элементов в специальных сервисных центрах, однако провести подобные работы возможно самостоятельно.

Делается это следующим образом.

• Сперва нужно произвести отсоединение бачка от отопительной системы.
• Далее нужно уменьшить (сбросить) показатели давления газовой полости при помощи ниппеля сверху агрегата.
• Уберите фланец мембраны, что расположен рядом с патрубком, чтобы подсоединить трубопровод. Отвинчивая гайку сверху корпуса, нужно освободить держатель мембранной детали.
• Достаньте мембранную деталь из полости внизу корпуса.
• Далее нужно изучить поверхность внутренностей корпусной конструкции. Там не должно быть ни грязи, ни ржавчины. Если таковые все же имеются, то их необходимо удалить и промыть поверхности водой. Потом надо просушить корпус.

Важно учитывать тот факт, что мембрана не является стойкой к воздействию масла. По этой причине нельзя применять средства, содержащие масло, для обеспечения сохранения внутренностей агрегата от появления коррозии.
Установите держатель мембранного элемента в полость, находящуюся наверху самой мембраны, если такой крепеж должен присутствовать в конструкции конкретного устройства.
Вкрутите болт в удерживающий элемент, поставьте мембрану в корпус

Держатель нужно ввести в полость, находящуюся на дне корпуса.
Удерживающую деталь надо крепить при помощи гайки.
Выставите предварительные значения давления воздуха в расширителе. Проверьте конструкцию на наличие протечек, после чего нужно подключить расширитель непосредственно к отопительной системе.

Устройство типового гидроаккумулятора

Конструкционно гидробак состоит из нескольких технических элементов. В него входят:

1. Накопительная ёмкость.
2. Резиновая мембрана, разделяющая накопитель на две камеры – водяную и воздушную.
3. Штуцеры для подключения к трубопроводу.
4. Ниппель для закачки воздуха.
5. Манометр с реле давления.
6. Фильтровальные устройства (на некоторых моделях могут отсутствовать).

Основным элементом конструкции является собственно бак-накопитель, в который закачивается вода из источника водоснабжения. Снаружи он выполняется из металла, и может иметь различный объём. В продаже есть модели, вмещающие в себя от 15 до 150 и более литров. Выбор конкретной модификации зависит от количества жильцов и точек водоразбора в доме.

Внутри накопительный бак разделён на две камеры водонепроницаемой мембранной перегородкой, выполненной из прочной, но эластичной резины. Одна из камер предназначается для заполнения водой, а во второй содержится воздух. При заполнении бака, водяная камера увеличивается в объёме, и резиновая мембрана выгибается. В результате воздух сжимается, создавая внутреннее давление. Как только оно достигает определённого уровня, сетевой насос отключается, и поступление воды в гидробак прекращается.

В металлическом баке имеется три отверстия:

• Для закачки воды в ёмкость из скважины.
• Для подачи её из гидроаккумулятора в домовой водопровод.
• Ниппель для закачки воздуха в воздушную камеру.

Ниппель находится в корпусе устройства со стороны воздушной камеры. Он необходим для регулирования давления внутри гидробака. Если уровень его недостаточен, через ниппель закачивается дополнительная порция воздуха, позволяющая увеличить объём камеры и напор в ней. На моделях, имеющих большой объём накопителя, устанавливается ниппель для стравливания воздуха из водяной полости. Он попадает туда вместе с закачиваемой водой, и накапливается внутри. В результате полезный объём ёмкости уменьшается, а при попадании воздуха в трубопровод, он может создавать пробки.

В металлическом баке имеются ещё два технологических отверстия. Одно предназначается для заполнения его полости водой, а второе – для подачи её во внутридомовую систему. Оба отверстия снабжены резьбовыми штуцерами для подсоединения к ним водопроводных труб. Кроме того, многие модификации оснащаются кранами для аварийного сброса воды в канализацию. Такая необходимость может возникнуть, например, при проведении ремонтных работ трубопровода или сетевой аппаратуры.

Стабильность и автономность работы гидроаккумуляторов обеспечивается манометром, связанный с реле. С помощью данного устройства запускается в действие сетевой насос, наполняющий ёмкость гидробака. В процессе водоразбора, убывающее количество воды в системе компенсируется поступлением её из гидроаккумулятора. Как только давление в баке падает ниже определённого уровня, реле включает в работу сетевой насос, и ёмкость вновь наполняется.

У некоторых моделей, комплектация включает в себя водяные фильтры. Они бывают грубой или тонкой очистки. Первые задерживают крупные частицы, содержащиеся в подаваемой из скважины или из колодца воде – глину, песок, мелкий мусор. Фильтр тонкой очистки позволяет задерживать невидимые глазу элементы: окислы металлов, мелкодисперсные взвеси, а иногда даже патогенные микроорганизмы. Использование фильтров позволяет не только улучшить качество воды, но и продлить срок эксплуатации бытовых приборов и сантехники, подключённой к водопроводу.

Основные принципы работы гидроаккумулятора

Чтобы корректным образом выполнить подключение, необходимо чётко представлять себе принцип работы устройства. По большому счету гидроаккумулятор состоит из следующих частей:

Стоит отметить, что гидроаккумуляторы, которые используются в системе водоснабжения, всегда окрашиваются только в синий цвет. Красные модели применяются в системе отопления.

Суть заключатся в том, что оборудование накапливает в себе воду. Но выходит вода из гидроаккумулятора только в том случае, когда внутри достигается определённый показатель давления.

Как правило, его устанавливают на отметке в 1,3 бара.

Преимуществом подобной конструкции является невероятная надёжность. Кроме того, гидроаккумуляторы могут работать, как с погружными, так и с поверхностными насосами.

Виды расширительных баков

Место установки бака определяется по типу самой системы отопления. Она может быть:

Так выглядит закрытый расширительный бак в уже смонтированной системе отопления.

Важно! Система отопления открытого типа сегодня используется очень редко. В быту они используются только в старых строениях. Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается

Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака

Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается. Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака.

Установка и эксплуатация расширительного бака закрытого типа в системе отопления тоже имеет свои особенности. Конструкция бака закрытого типа выполнена в виде герметично закрытой капсулы, которая разделяется на две части с помощью резиновой мембраны.

Выбор гидроаккумулятора

Выбирая расширительный бак, следует обратить внимание на его характеристики, материалы, из которых он сделан. Обязательно оценивается материал, из которого сделана груша или диафрагма, его прочность и качество, соответствие всем гигиеническим и санитарным нормам, допустимые температуры использования

От правильного выбора в соответствии с условиями эксплуатации будет зависеть и долговечность работы.

Замена груши расширительного бака

Важный момент при выборе оборудования – правильный подбор необходимого объема емкости. Это позволит предотвратить количество запусков насоса в системе, что продлит его срок службы. Рассчитать правильный объем для системы подачи холодной воды можно по формуле:

Vt = 16,5*(Qmax/a)*((Pmax*Pmin)/((Pmax – Pmin)*Pprec)),

где:

• Qmax – это максимальное водопотребление (л/мин.);
• а – оптимальная частота включений оборудования за 1 час (варьируется от 10 до 15 и указана в паспорте насоса);
• Pmax и Pmin – величины (измеряемые в барах), которые показывают давления включения и выключения насоса (настройки реле давления);
• Pprec (бар) – показатель начального давления в полости с воздухом внутри расширительного бака (не должно быть больше показателя Pmin; напротив, его устанавливают на 0,5 меньше, чем Pmin).

Рассчитываем нужный объем расширительного бака

Для систем подачи воды горячей объем рассчитывается по-другому:

V = 0,0221*C / (1-((Pi+1)/(Pf+1)),

где:

• С – общее количество воды в водонагревательной системе;
• 0,0221 – показатель теплового расширения, в диапазоне 10-60 градусов равный данной цифре;
• Pi – показатель давления предварительной закачки расширительного бака;
• Pf – показатель давления во время стравливания предохранительного клапана.

На объем используемой воды, в свою очередь влияет число человек, проживающих в доме, количество точек использования воды (краны, стиральные машины и т. д.), возможность включения сразу нескольких таких точек.

Расширительный бак FORWATER, 24 л, нержавейка

Калькулятор расчета давления и объема расширительного бака для системы отопления

Можно воспользоваться и уже выведенными усредненными расчетами: если в доме живут всего 3 человека, а насос может перекачивать около 2 м3/час, то расширительный бак должен иметь объем 20-24 л. Если в доме проживает 4-8 человек (насос на 3,5 м3/час), то и емкость должна быть больше – 50 л.

Реле давления

Для этого необходимо:

• Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
• Открывается крышка реле и включается насос для заполнения системы водой.
• После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
• Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
• Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
• Все настройки должны проводиться при выключенном насосном оборудовании.
• После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

• Погружной насос перекачивает воду из скважины в гидробак;
• По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
• Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
• И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Назначение и особенности мембранных баков для отопления

Конструкция мембранного бака

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

Установка мембранного бака в системе отопления имеет следующие преимущества:

• Автоматическая стабилизация критического расширения теплоносителя;
• Отсутствие потерь воды за счет испарения;
• Возможность установки как для системы с дистиллированной водой, так и с антифризом;
• Простой монтаж и замена мембраны при превышении срока ее эксплуатации.

Но как правильно подобрать мембранный бак для отопления, принцип работы которого настолько прост? Для этого сначала необходимо ознакомиться с его разновидностями.

Мембранный бак для отопления по принципу работы схож с аналогичным для системы водоснабжения. Но конструкция последнего не рассчитана на высокие температуры. Производители маркируют их синим цветом, а отопительные – красным.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж и регулировка гидробака

Разберём, где ставить гидробак, чтобы избежать проблем с его обслуживанием и, при необходимости, ремонтом. Поскольку устройство при работе сетевого насоса подвержено вибрации, основание для него должно быть прочным и плотным. Сам водный аккумулятор следует закреплять прочно, чтобы вибрационные колебания от него не передавались зданию, трубам, и не создавали излишний шум. Для этих же целей, между устройством и поверхностью, к которой оно крепится, можно поместить шумопоглощающую прокладку из мягкой резины.

• Место для гидробака лучше определить непосредственно после сетевого насоса – в подвальном или цокольном этаже. Главное условие, чтобы даже в зимние морозы в помещении была плюсовая температура. В противном случае вода в накопительной ёмкости перемёрзнет, что может привести к выходу прибора из строя, и к прекращению водоснабжения.
• Перед подключением аккумулятора к сети, нужно замерить показатель внутреннего давления в воздушной камере. Стандартно оно должно равняться 1,5 барам, однако, с течением времени часть воздуха может выйти из ёмкости, и реальное давление будет ниже полагающегося. В таком случае потребуется подкачать воздух с помощью насоса через имеющийся в баке ниппель.
• К трубопроводу гидробак подсоединяется через входные и выходные штуцеры. Для этого рекомендуется использовать гибкие шланги в металлической оплётке. Их можно, в случае необходимости, легко отсоединить. Они обладают хорошим запасом прочности и долговечны в эксплуатации. Если же подсоединять устройство напрямую к водопроводу, например, через жёсткие полипропиленовые переходники, могут возникнуть затруднения при его демонтаже.
• Перед первым заполнением необходимо стравить воздух из водяной камеры. Затем аккуратно заполнить её, не открывая на полную мощность запорный кран между сетевым насосом и гидробаком. Это необходимо, чтобы уберечь резиновую мембрану от разрыва вследствие резкого увеличения давления. Последним шагом потребуется отрегулировать манометр, чтобы он запускал питающий насос по достижении определённого показателя.

Как отрегулировать датчик давления, подробно описано в техпаспорте. Для этого нужно снять корпус прибора. Под ним располагаются две регулировочные пружины. Одна, большего размера, предназначена для выставления минимального показателя давления в баке. При падении напора до этой отметки, реле запустит сетевой насос, и бак начнёт заполняться водой. Вторая пружина, меньшего размера, отмечает верхний порог, при достижении которого контакты электропитания разомкнутся, и насос автоматически выключится. Наименьший показатель лучше выставить в положении в 1 бар, а верхний – около 3-х бар.

После заполнения ёмкости и регулировки манометра, устройство полностью готово к использованию. Благодаря внутреннему давлению, оно будет поддерживать необходимый напор в системе домашнего водоснабжения. В целом, установка водяного аккумулятора не столь сложное дело, и произвести её можно самостоятельно, не привлекая специалистов-сантехников. Главное – следовать схеме монтажа и подключения, которые имеются в прилагаемой к прибору инструкции.

Виды мембранных баков

Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.

Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.

Закрытый

Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:

1. Жидкостную.
2. Воздушную.

Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.

Открытый

Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:

1. Контрольной трубы.
2. Подачи воды.
3. Сливной.
4. Циркуляционный.

Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.

Какой лучше

Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.

Схемы

Как подключить гидроаккумулятор или расширительный бачок? Подключение баков мембранных для водоснабжения вполне предсказуемо зависит от выполняемых ими функций.

Резервная емкость

Функция мембранного бачка: создание резерва воды.

Подключение: к любой точке водопровода после ввода. Ввод должен быть укомплектован обратным клапаном, исключающим сброс воды при отключении и сбросе магистрального водопровода.

Гидроаккумулятор подключен к водопроводу ХВС

Скважина

Функция: бачок исполняет роль ресивера, позволяя насосу простаивать при небольшом расходе воды.

Подключение: гидроаккумулятор присоединяется к любой точке водопровода после насоса и обратного клапана.

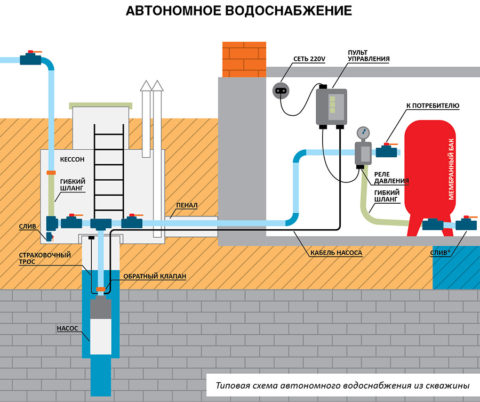

Схема подачи воды из скважины

1. В случае погружного насоса — на его выходном патрубке;

Обратный клапан на выходном патрубке погружного насоса

1. В случае поверхностного насоса — на всасывающей трубе.

Клапан с фильтром

Насосная станция

Насосная станция — комплекс оборудования, включающий реле давления, гидроаккумулятор и поверхностный насос (см. Как подобрать насосную станцию). Она используется для подачи воды из открытого водоема, неглубокой скважины или накопительного бака. Гидроаккумулятор подключен к насосу (как правило, гибкой подводкой); к водопроводу присоединяется выходной  патрубок насосной станции.

Насосная станция

Вот ключевые особенности ее монтажа:

• Всасывающая труба должна иметь как минимум такой же внутренний диаметр, как всасывающий патрубок станции;
• На всасывающей трубе должен стоять обратный клапан;

Обратный клапан стоит на всасывающем патрубке

Если насосная станция используется для подачи воды из наполняющейся через поплавковый клапан резервной емкости, между врезками выхода станции и заливного клапана емкости на вводе должен стоять еще один обратный клапан.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Расчет

Чтобы определить объем расширителя, можно опираться на несколько разных способов. Для этого советуют обратиться к мастерам в специальных бюро. Как правило, для проведения всех необходимых расчетов они используют особые программы, позволяющие учитывать все особенности и нюансы, которые оказывают влияние на работу отопительной системы. Однако нужно учесть, что услуги таких специалистов в большинстве случаев являются дорогими.

Расчет объема бачка можно произвести и самостоятельно. Для этого следует использовать общепринятую формулу. В данном случае надо быть максимально внимательным, поскольку даже маленькая ошибка может привести к получению неверных значений

При расчете важно учитывать абсолютно все нюансы: и объем отопительной системы, и конкретный тип теплового носителя, и даже его физические свойства

В приведенной формуле:

• С – это общий объем теплового носителя в системе;
• Pa min – показатель изначального абсолютного давления в резервуаре;
• Pa max – самый большой параметр давления, который может иметь место в агрегате.

Если же вы боитесь ошибиться либо у вас нет времени на проведение всех требуемых расчетов, то стоит обратиться к помощи специальных онлайн-калькуляторов. Правда, в таком случае рекомендуется перепроверить полученные результаты на нескольких сайтах, чтобы не столкнуться с неправильной работой того или иного портала.

Некоторые люди делают проще – прикидывают нужные параметры на глаз. При этом удельную емкость отопительной системы приравнивают к 15 л/кВт. В результате получатся примерные значения. Но учтите, что обращаться к этому способу разрешено только в процессе технико-экономического обоснования.

Принцип работы мембранного расширительного бака

Когда давление воды в системе возрастает, водяной отсек бака расширяется и заполняется большим объемом воды, а отсек с воздухом сжимается. При уменьшении объёма давление воздуха возрастает до тех пор, пока не уравновесит давление воды. Когда давление в системе падает (и становится меньше, чем давление воздуха), под действием давления воздуха мембрана сокращается, отсек с водой уменьшается, выталкивая воду обратно в систему, восполняя потери давления. Расширительный мембранный бак будет «отдавать» воду в систему до тех пор, пока давление воды и воздуха не уравновесят друг друга.

Заключение

Итак, вот мы и рассмотрели с вами особенности использования гидроаккумулятора в системе водоснабжения. Также мы привели вам простые схемы подключения гидроаккумулятора. Как видно, ничего сложного в этом деле нет. Самое главное, правильно произвести расчет уровня давления и подобрать сам бак под потребности дома. Мы надеемся, что эта статья поможет вам разобраться в этом нелегком деле. Мы уверены в том, что вы сможете справиться с этой работой самостоятельно. Чтобы закрепить всю предоставленную теорию, предлагаем вам просмотр подготовленного видеоматериала. Он поможет вам визуально все увидеть, как происходит процесс подключения гидроаккумулятора к системе водоснабжения. Если у вас уже есть личный опыт в этом деле, то обязательно делитесь им, оставляя комментарии к этой статье.
