Расчёт потребляемой мощности теплого пола

Теплый пол электрический потребляемая мощность

Помещения в коттедже или в квартире различаются по своему функциональному назначению, поэтому и требования, предъявляемые к параметрам отопления в них — неодинаковые. Например, удельная электрическая мощность нагревательного контура на застекленной лоджии всегда больше, чем в спальне.

Удельная мощность в помещениях:

  Вид помещения

  Мощность (Вт/м2)

  Жилая комната, кухня

  110 — 150

  Ванная комната

  140 — 150

  Застекленная лоджия

  140 — 180

Величины удельной мощности представлены в таблице с определенным запасом. Это поможет системе, работающей на 70%, создать резерв мощности 30%.


Теплый пол электрический потребляемая мощность

Тонкости, о которых нужно знать

Типовая схема, по которой производят расчет мощности, дает объективный результат только в том случае, если помещение теплоизолировано должным образом. Под теплоизоляцией понимают не только укладку рулонных материалов под теплые полы, но и установку двойных стеклопакетов на окнах.

Поэтому перед установкой системы необходимо теплоизолировать помещение. Это предотвратит нежелательные теплопотери. Особенно тщательно следует выполнять теплоизоляцию помещений, которые располагаются на грунте или имеют под собой подвал.

Выбирать теплоизоляцию нужно исходя из выбранной инженерной системы. Под инфракрасные полы можно устанавливать исключительно фольгированную теплоизоляцию. В противном случае часть тепла будет уходить на обогрев чернового основания или соседского потолка.

Еще один очень важный момент, на который стоит обратить внимание – шаг укладки нагревательного элемента. Если перед вами инфракрасные полы или нагревательные маты, то этот пункт можно пропустить. Они представляют собой рулонный материал, основой которого является специальная сетка или пленка

На этой основе закреплен нагревательный элемент

Они представляют собой рулонный материал, основой которого является специальная сетка или пленка. На этой основе закреплен нагревательный элемент.

Если же вы остановили свой выбор на более дешевых кабельных системах, то кабель придется укладывать вручную. При этом шаг укладки придется определить самостоятельно. Можно не заморачиваться и сделать все на глаз. Но в таком случае система может работать неэффективно. А переделать все будет достаточно тяжело и затратно.

Рассмотрим, как определить шаг укладки греющего кабеля на вышеописанном примере. Мощность электрического теплого пола должна составлять 2700 Вт. Длина кабеля в таком случае должна быть порядка 130 метров. Чтобы вычислить шаг укладки необходимо полезную площадь помещения умножить на 100, и полученное число разделить на длину греющего кабеля. Получаем: 15*100/130=11.5 см. это и есть шаг укладки.

Чтобы упростить монтажные работы можно приобрести специальную сетку, на которую предварительно можно закрепить греющий кабель. Если кабель в процессе монтажа не фиксировать, то он будет смещаться. В результате шаг укладки между витками будет изменяться. Как результат, неравномерный подогрев основания.

Расчет мощности для инженерной системы сделать достаточно просто

Важно правильно выполнить теплоизоляцию помещения, выбрать утеплитель для основания, который совместим с инженерной системой и грамотно подойти к вопросу расстановки тяжеловесной мебели, под которую греющий кабель располагать нельзя

https://youtube.com/watch?v=J8GJC6lEL-c

Как подсчитать расход электроэнергии

Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:

W=S*P*0,4, где

S – площадь помещения;

Р — мощность системы;

0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами,  0,4*S — полезная площадь обогрева.

Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.

Тогда, наша формула примет следующий вид:

W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.

Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.

 Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %. . Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет

Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.

Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!

Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.

Однако, мы приведем несколько советов,  которые позволят заметно снизить потребление электричества теплым полом в доме:

1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.

2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.

3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?

4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.

5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Смотрим видео-ролик на эту тему:

Самостоятельный подсчет затрат

Таким образом, с примерной мощностью мы разобрались. А теперь рассмотрим непосредственный расчет. И для этого нам необходимо применить такую несложную формулу:

W = S * P * 0.4

Где буквой S обозначают площадь отапливаемого помещения;

Р — мощность подобранного электрообогрева;

0.4 – коэффициент покрытия совокупной площади помещения с помощью системы «теплый пол».

К примеру, вы хотите в помещении с площадью 30 квадратных метров посчитать расход теплого пола, мощность которого составляет 200 Вт/м квадратный. Следовательно, расчет будет выглядеть так:

W = 30 * 200 * 0.4 = 2400 Вт

Получается, что такой обогрев в один час будет использовать 2,4 кВт.

Как видим, количество энергии, которое будет в час потребляться теплым полом, мы узнали, но это еще не окончательный расчет. Зачастую на практике такой подогрев будет осуществляться не более 9-ти часов в сутки, итого общий расход электричества получится 9 * 2,4 = 21,6 кВт.

Число, которое получилось, теперь нужно умножить на тариф, действующий в вашем регионе (например, возьмем 4.48 руб.) и выйдет, что в этом случае цена суточного обогрева будет равна 96,76 руб., а месячного – 2903,04 руб.

Как снизить затраты

Короче, вы, наверное, уже подсчет сделали и решили, что оно того не стоит. Но спешить не нужно, лучше давайте разберемся, какие есть способы сокращения расходов. Вполне вероятно, что после некоторых манипуляций вы смените мнение в пользу установки теплого пола.

Для сокращения затрат от потребления электроэнергии обогревающимся полом нужно следовать таким советам:

  1. Сделать качественное утепление своего жилья. Длительные наблюдения показывают, что хорошо утепленный дом на обогрев требует на 35-40% меньше электроэнергии, чем до проведения утепления. Экономия расходов больше чем на одну треть – согласитесь, это больше чем существенно.
  2. Необходимо обязательно установить в самой холодной точке дома терморегулятор. Его использование позволит теплому полу работать не постоянно, а срабатывать только тогда, когда температура в помещении упадет ниже заданной отметки, и наоборот, отключаться – когда температура этот порог превысит. Экономия от сокращения расхода электроэнергии в этом случае будет составлять около 30%.
  3. Если разница между дневным и ночным тарифами в вашем регионе ощутима, то целесообразней будет сменить обычный счетчик электроэнергии на двух или трех тарифный. Тогда у вас на ночной обогрев помещения будет уходить меньше денег.
  4. Установку теплого пола проводите только в тех местах помещения, где это оправдано. То есть не разумно прокладывать там, где так или иначе будет располагаться мебель. К тому же это запрещается изготовителями таких полов.
  5. В добавок можно немного пожертвовать общей температурой помещения. Если ее понизить всего лишь на 1 градус, то затраты электроэнергии снизятся на 5%.

Фото: https://econet.ru/media/covers/61270/original.jpg?1433355783

Принимать решение, а необходима ли в вашем доме установка системы теплого электрического пола, следует только после проведения всех необходимых расчетов, и как говорится после хорошего взвешивания всех за и против.

Расчет затрат энергии

На электропотребление основное влияние оказывают следующие условия: теплопотери материала, толщина основы для напольного покрытия, теплоизоляция. Затраты электроэнергии вычисляются по формуле: W=S*P*0,4, где S — это площадь помещения в метрах, P — мощность всех элементов пола в ваттах или киловаттах, и 0,4 — расчетный коэффициент полезной площади обогрева.

Есть несколько факторов,действующих на потребление энергии

Следует учитывать, что суммарное потребление W будет рассчитано в Вт/час или кВт/час в зависимости от того, в чем выражается мощность Р: ваттах или киловаттах.

Перед расчетом необходимо оценить максимальные теплопотери, если дом не очень хорошо утеплен. Если у здания хорошая изоляция, сохраняющая нагретый воздух, как термос — горячий чай, то достаточно взять среднее значение мощности — 0,1−0,15 кВт/м². Есть условные мощности, которые можно использовать для разных помещений:

  • комнаты для проживания, кухня, коридор — до 120 Вт/м²;
  • ванная комната — 150 Вт/м²;
  • балкон, лоджия — 200 Вт/м²;

Есть условные мощности, которые можно использовать для разных помещений

Подставив эти значения в виде Р в формулу, можно легко вычислить требуемую мощность электрического пола в выбранном помещении. Далее следует оценить суточный расход электроэнергии, умножив W на количество рабочих часов за сутки. А затем полученный результат вновь умножается — на число дней в месяце. Итог — сколько потребляет теплый пол электроэнергии в месяц. Остается только пересчитать кВт/часы в рубли по действующим тарифам.

В заводских настройках точно прописано, сколько должен работать электрический пол.

Следует отметить, что вычисленное значение — сколько киловатт потребляет теплый пол — будет больше реального, поскольку встроенные терморегуляторы существенно экономят потребление энергии.

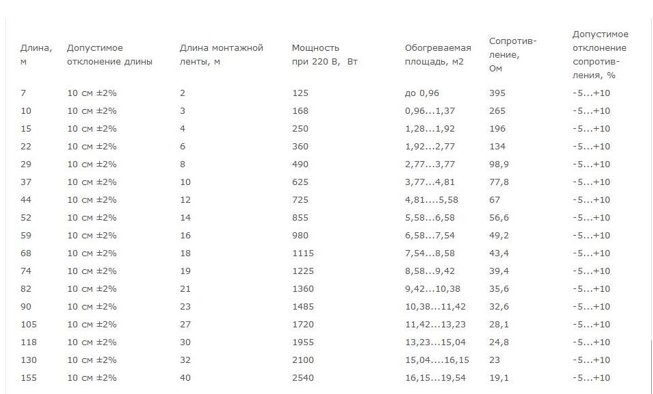

В случае использования электронагревающего кабеля нужно рассчитать его количество. Делается это по следующей формуле: L=l/а, где l обозначает длину провода, а — расстояние между витками кабеля. Умножая эту величину на показатель потребления (120−200 Вт), получается величина потребления на 1 м². В свою очередь размер (шаг) укладки кабеля рассчитывается умножением площади помещения на отношение 100 к длине кабеля.

Способы укладки труб

При выборе способа укладки труб можно избежать потерь тепла.

Параллельный способ, или в виде змейки. Этот способ используют в помещениях с внутренними стенами, например, в ванной комнате, или в комнате, где утеплена наружная стена. С точки зрения гидравлики является более экономичным способом. Первые витки труб располагают близ стен и окон, потому что именно в начале трубы фиксируется максимальная температура теплоносителя. При этом способе происходит неравномерность распределения тепла.

Шаг укладки трубы рассчитывается отдельно для каждого помещения. Если шаг укладки составляет больше 30 см, то может получиться неравномерный прогрев пола. Оптимальное расстояние между трубами должно быть 30 см. В тех местах, где имеются большие теплопотери, или у наружных окон и дверей, уменьшается до 15 см. Применяют цельную трубу. Поэтому очень важен расчёт маршрута укладки труб. Такой способ укладки труб применяют в небольших и средних помещениях.

Для больших помещений используют спиральный способ укладки труб. Это более сложный, но эффективный способ укладки труб. Но при такой укладке получается равномерное распределение тепла по всей поверхности.

При таком способе лучше отапливаются помещения с холодными наружными стенами, потому что начало и конец трубы находятся рядом друг с другом. За счёт этого остывание одного конца компенсируется нагревом другого конца. Шаг укладки может составлять 10, 15, 20, 25, 30 и 35 см, но для каждого помещения рассчитывается отдельно. В тех местах, где большие потери тепла (окна, двери), шаг укладки сокращают до 15 см.

Трубы закрепляются с интервалом, приблизительно в 1 м, с помощью крепёжной ленты или клипсов. Либо кладут арматурную сетку на теплоизоляционный слой и к сетке прикрепляют трубы с помощью проволоки.

Стяжка. После укладки труб делается заливка. Для заливки используется песок и цемент в соотношении: одна часть цемента и три части песка. Количество материалов зависит от толщины слоя стяжки.

При расчёте длины контуров труб следует учитывать длину трубы в упаковке, чтобы избежать остатков материалов и оптимизировать затраты. Не стоит забывать о максимальной разнице на контур труб. Она не должна превышать более 15 метров.

Помнить об уровне тепловых потерь помещения. Просчитать его можно по удельному тепловому потреблению. Также нужно помнить об ограничении по температуре поверхности тёплого водяного пола.

Напольные покрытия

Виды финишного напольного покрытия для теплых полов: наливная поверхность, линолеум, ламинат или паркет, кафель, керамическая и метлахская плитка, мрамор, гранит, базальт и керамогранит.

Деревянному напольному покрытию противопоказана постоянная влажность в помещении, поэтому его не используют в ванных комнатах с теплыми полами.

Таблица 4. Теплопроводность напольных покрытий:

Тип материала Толщина слоя δ, м Плотность γ, кг/м³ Коэффициент теплопроводности λ, Вт/(м °∁)
Линолеум утепленный 0,007 1600 0,29
Плитка кафельная, метлахская, керамическая 0,015 1800 ÷ 2400 1,05
Ламинат 0,008 850 0,1
Паркетная доска 0,015 ÷ 0,025 680 0,15
Утеплитель (урса) 0,18 200 0,041
Цементно-песчаная стяжка 0,02 1800 0,76
Железобетонная плита 0,2 2500 1,92

Устройство водяного теплого пола в бетонной стяжке с финальным покрытием кафельной плиткой

Расчет мощности

После составления плана и проекта отопительной системы производится расчет мощности теплого пола. Этот показатель будет зависеть от следующих факторов:

  • Площади и типа обогреваемого помещения.
  • Особенностей его конструкции и характера будущей эксплуатации.

В соответствии с этими показателями нужно подбирать мощность источника тепла. Она рассчитывается по следующей формуле:

Мп = 1,2 * Q, в которой

Мп – это тепловая мощность;

Q – потери тепла при эксплуатации;1,2 – коэффициент запаса, изменяющийся от 1 до 1,2 единиц.

То есть, для того, чтобы произвести гидравлический расчет теплого пола, необходимо определить размер теплопотерь, возникающих при его эксплуатации. Они равны:

Q = (V * Pt * k) / 860

V – объем помещения (его находят путем умножения площади на высоту потолков);

Pt – разница температур внутри и снаружи помещения (для ее определения за основу берут +20 С⁰ — комфортную для человека температуру в помещении и наименьшее отрицательное значение, характерное для данной климатической зоны в зимний период, например -30 С⁰ и т.п).

K – коэффициент теплостойкости дома (от 1,5 до 2).

Здесь необходимо помнить о том, что в случае, если величина теплопотерь на 1 кв.м площади превышает 100 Вт, помещение нуждается в дополнительном утеплении. Это связано с тем, что плохая теплоизоляция может приводить к потерям тепла до 80 Вт на кв. м.

Тем же, кому эти расчеты кажутся слишком сложными, может помочь специальная программа расчета теплого водяного пола, которую можно найти в интернете. Пример: http://teplo-info.com/otoplenie/raschet_teplogo_pola_online и т.д.

Выполнение основных проектных расчетов и подбор материала при укладке пола лучше доверить квалифицированным специалистам в этой области. Это же касается и расчета электрического теплого пола.

Кроме мощности отопительной системы и качества теплоизоляции дома, тепло в нем будет зависеть и от других факторов, например:

  • Толщины и типа изоляции пола.
  • Разновидности напольного покрытия.
  • Количества окон в помещении и способа их остекления.
  • Расположения помещения относительно других комнат в доме и т.д.

Следующим шагом проектирования отопительной системы данного является расчет шага труб для теплого пола. От этого зависит равномерность обогрева помещения и требуемая длина трубопровода.

Расчет длины теплого пола можно произвести самостоятельно, взяв за основу данные о необходимой мощности отопительной системы, сопоставив площадь трубопровода с температурой теплоносителя, курсирующего в системе, по формуле:

L = S / N * 1,1, где:

L – длина трубы;

S – площадь отапливаемого помещения;

N – шаг укладки;

1,1 – запас трубопровода в 10 % (на повороты).

Производя расчет трубы для теплого пола, таким образом, к полученному значению нужно также добавить длину трубы до коллектора, включая раздачу и обратку.

Кроме того, расчет теплого пола по площади производится графическим методом.

Для этого на листе миллиметровой бумаги, положенной поверх эскиза-проекта дома, размечается расположение отопительного контура в соответствии со следующими нормами и правилами:

  • Длина трубы в контуре отопления не должна превышать 120 м. При этом на ее выходе из напорного коллектора и входе в обратку не должно быть стыков и разрывов.
  • Трубы в спирали контура должны располагаться с шагом 10-15 см.
  • Толщина стяжки должна соответствовать диаметру трубы. То есть для трубопровода в 16 мм слой заливки должен составлять 6 см.

В среднем, расход трубы на 1 кв. м площади составляет около 5 погонных метров при расстоянии между витками в 20-30 см. То есть на помещение размером 20 кв. м понадобится около 100 м труб. Чтобы облегчить расчеты, можно использовать специальный калькулятор для расчета теплого пола в интернете.

Температура теплоносителя в системе и скорость его движения определяются по усредненным значениям:

  • Для прогрева поверхности до оптимальных 25 – 37 ⁰С его температура должна составлять 40-55 ⁰С.
  • При этом теплоноситель должен двигаться со скоростью 27-30 л/ч (для контура с диаметром 16 мм).

Шаг укладки труб определяется в соответствии с составленным проектом. Для краевых участков он должен составлять 10 см, для всей остальной поверхности пола – 15, 20, 25 см, но не более 30 см. Для проведения точных расчетов также существует программа для расчета теплого пола, которую можно найти на специализированных сайтах в сети Интернет.

https://youtube.com/watch?v=DkKqCFc_VKc

Особенности разных систем

Здесь рассмотрены водяные полы, но при желании допустима установка электрических нагревательных элементов. В том и другом варианте пригодится оснащение современными средствами автоматики. Наиболее совершенные системы способны самостоятельно регулировать нагрев в зависимости от изменения температуры в нескольких контрольных точках.

Эффективность конкретного инженерного решения будет во многом зависеть от изоляционных параметров верхних слоев. Лучше всего – керамическая плитка, наливные полы. Паркет, ламинаты, линолеум плохо проводят тепло.

Расчет водяных теплых полов своими руками сделать можно. Но более высокая точность будет обеспечена с применением опыта профильных специалистов. Как отмечено выше, бесплатные консультации предоставляют продавцы оборудования. При необходимости, они составят соответствующий проект. Данные этой статьи помогут отобрать лучшего исполнителя, точно контролировать его действия. Они пригодятся и для реализации планов собственными силами.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления Название объекта Требуемая мощность
Дополнительное отопление Кухня, жилые комнаты на первом этаже 140-150 Вт/м2
Дополнительное отопление Кухня, жилые комнаты на втором этаже и выше 120-130 Вт/м2
Дополнительное отопление Ванная комната 140-150 Вт/м2
Дополнительное отопление Балкон, лоджия 180 Вт/м2
Основное отопление Все помещения, независимо от назначения 180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Подсчет потребления электрического пола

Отопление ЭТП эффективно, но слишком высокое потребление энергии делает его нерентабельным. Рассчитывают расходы, учитывая режим работы и тип напольного обогревателя, иначе данные будут недостоверными.

Чтобы рассчитать примерное энергопотребление системы обогрева необходимо начать с определения общей мощности теплого пола, установленного в помещении (Робщ):

Робщ = Sоб * Рmax;

где:Sоб – обогреваемая площадь помещения, свободная от мебели;Рmax – максимальная мощность теплого пола на 1 м2.

Общая мощность (Робщ) изначально уже указывается производителем (например, мощность нагревательного мата Thermo TVK-130 составляет 130 Вт/м2).

Пример:

Площадь помещения 10 м2, нагревательный мат DEVI установлен на 6 м2. Максимальная мощность (Рmax), установленного теплого пола 150 Вт/м2.

Робщ = Sоб * Рmax = 6 м2 * 150 Вт/м2 = 900 Вт

Вид используемого терморегулятора

Мощность теплого пола, расходуемая в течении дня (Рд), зависит от вида терморегулятора :

  • с механическим термостатом теплый пол в среднем работает 12 часов в день;
  • с программируемым в среднем 6 часов в день, благодаря многочисленным режимам по контролю работы теплого пола.

Рд = t * Pобщ;

где:t – время работы теплого пола в день.

Пример (для теплого пола):

Нагревательный мат DEVI, установленный в помещении, обладает общей мощностью (Робщ) 900 Вт.

1) с механическим терморегулятором:

Рд = t * Pобщ = 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

2) с программируемым терморегулятором:

Рд = t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Для оценки полученного результата необходимо провести сравнение данных теплого пола с энергопотреблением среднестатистического конвектора. Для подобных обогревательных приборов существуют только непрограммируемые терморегуляторы, обладающие функцией включения/отключения.

Пример (для конвектора):

В помещении установлен конвектор мощностью 1 500 Вт. Прибор находится во включенном состоянии в среднем 12 часов в день.

Рд = t * Pобщ = 12 ч * 1 500 Вт = 18 000 Вт = 18 кВт

Полученный результат на 8 кВт больше мощности расходуемой теплым полом с механическим терморегулятором и на 12,6 кВт больше показателя с программируемым терморегулятором.

Определим стоимость работы теплого пола в месяц.

Примерная стоимость 1 кВт в России – 3 руб. Среднее взятое количество дней в месяце – 30. Таким образом:

Стоимость работы теплого пола в месяц = Рд * 30 дней * 3 руб

Пример (для теплого пола):

1) Теплый пол с механическим терморегулятором:Мощность, расходуемая нагревательным матом DEVI, установленным в помещении, достигает 10,8 кВт.

Стоимость работы т.п. в мес. = Рд * 30 дней * 3 руб = 10,8 кВт * 30 дней * 3 руб = 972 руб

2) Теплый пол с программируемым терморегулятором:Мощность теплого пола составляет 4,68 кВт.

Стоимость работы т.п. в мес. = Рд* 30 дней * 3 руб = 5,4 кВт * 30 дней * 3 руб = 486 руб

Пример (для конвектора):

Мощность, расходуемая конвектором в день, достигает 18 кВт.

Стоимость работы конвектора в мес. = Рд* 30 дней * 3 руб = 18 кВт * 30 дней * 3 руб = 1 620 руб

Очевидно, что для достижения комфортной температуры в помещении, теплый пол работает эффективнее конвекторов. Являясь теплоаккумулирующей системой, теплый пол даже в выключенном состоянии сохраняет тепло (особенно в случае с толстой стяжкой).

Что влияет на мощность теплого пола

Главный критерий правильного выбора мощности – комфортная температура в помещении при минимальных потерях теплоносителей. Это соотношение зависит от нескольких факторов, всех их в обязательном порядке следует учитывать во время выполнения расчетов.

Теплый пол может служить основным способом обогрева помещения, если сделать правильный расчет его мощности

Таблица. Что влияет на мощность теплого пола.

Наименование фактора
Краткое описание и характер влияния на мощность

Размер обогреваемой площади

Зависимость не такая прямолинейная, как может показаться на первый взгляд. Почему? Все расчеты делаются на стандартную высоту помещений, а она не только в разных странах отличается, но и в одном здании или доме может быть неодинаковой. Кроме того, есть много эксклюзивных проектов с высокими потолками, большим количеством окон и т. д. Правильно привязывать мощность не к площади помещения, а к его объему. При одинаковых исходных данных влияние объема помещения на мощность элементарное – для нагрева большого количества воздуха требуется больше энергии.

Тип помещения

Очень важный фактор, оказывает значительное влияние на определение мощности теплого пола. Теплый пол может устанавливаться в городской квартире, загородном большом коттедже или небольшой даче, в гараже, бане и т. д. Каждое помещение имеет свои требования по параметрам микроклимата, величине отопительного периода. Есть нюансы в обустройстве электрической схемы, методе монтажа радиаторного отопления. Каждая из перечисленных особенностей оказывает существенное влияние на выбор мощности теплого пола.

Качество теплоизоляции здания

Чем хуже сделана теплоизоляция здания, тем больше времени будет включен теплый пол, тем больше придется платить за недешевые теплоносители. В нашей стране, кстати, на законодательном уровне приняты нормы теплозащиты новых зданий, по отношению к охране окружающей среды по нормативам мы сравнялись с развитыми государствами. Осталось немного – в точности выполнять закон и решить проблему утепления старых построек. Особенно панельных домов стандартных серий (хрущевок), в которых толщина бетонных стен в пределах 10–15 см, а тепловые потери превышают 50%.

Тип обогрева

Есть два варианта выбора мощности: теплый пол будет единственным источником тепла или он планируется как дополнительный или резервный вариант отопления

В зависимости от выбранного типа использования мощность может отличаться в разы.

Технические особенности теплого пола

Особое внимание обращается на метод контроля и регулировки температуры нагрева пола и климатических параметров в помещении, существует автоматический или ручной. На показатели мощности оказывает влияние и вид теплоносителя, свои технические характеристики имеет водяной теплый пол и индивидуальные отличия имеются у электрического.

Ошибки во время подбора мощности теплого пола оказывают негативное влияние на микроклимат в помещении и увеличивают финансовые затраты на содержание здания в отопительный период.

Скрупулезный расчет проекта теплого пола повышает энергоэффективность всей системы отопления и снижает затраты на её обслуживание

В таблице приведен перечень общих факторов, от которых зависит мощность. Во время конкретного расчета необходимо учитывать намного больше индивидуальных особенностей помещения, включая материал изготовления финишного полового покрытия, этажность здания, эксплуатационные характеристики несущих фасадных стен и межкомнатных перегородок и т. д. Только после тщательного анализа всех нюансов можно узнать оптимальную мощность теплого пола.

Что влияет на энергопотребление теплого пола

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
