Люк под плитку нажимной: как подобрать подходящую модель

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

• сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
• распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
• откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
• нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен.

По материалу изготовления

• металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
• пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
• смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность.

По месту установки

В зависимости от места расположения технологические люки делят на группы:

• потолочные: чаще используют в производственных или коммерческих помещениях;
• напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
• настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Инструкции по монтажу люка

Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.

Установка металлической модели «под плитку»

Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводская модель с металлической рамой будет монтироваться в фальшь-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.

Последний штрих – обрамление люка пластиковым уголком. Пластик тонкий, тем не менее, еще на первом этапе, в процессе разметки и вырезания окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой дверки и рамкой должен быть зазор не более 2 мм.

Из-за ручки и пластикового обрамления люк сложно назвать в полном смысле слова «невидимкой», однако он отлично гармонирует с облицовкой санузла

Если перегородка выполнена из пластика, то для отделки дверцы вместо плитки также используют пластик. Люк будет весить меньше, но закладные необходимы в любом случае, иначе металлическую конструкцию не закрепить.

Советы по изготовлению люка под ванну

Небольшой лючок под ванной, в месте монтажа обвязки, пригодится, когда потребуется замена пластикового сифона или устранение течи из-за разгерметизации соединений. Такой же лючок можно установить с другой стороны, но уже для создания ниши под дезинфицирующие и моющие средства.

Для работы потребуется металлически профиль, кусок гипсокартона и плитка, которой произведена отделка ванной комнаты и экрана под ванной.

Если пользоваться люком придется нечасто, швы между ним  экраном можно заполнить силиконовым герметиком. Он заполнит зазор, и дверца будет выглядеть более органично и менее заметно. При необходимости застывший герметик можно прорезать строительным или канцелярским ножом.

Дизайн и размеры люков под ванну

Конструкция ревизионного люка имеет три основные характеристики: способ открывания, габариты, материал изготовления.

Способ открывания

В зависимости от механизма выделяют следующие варианты:

1. Распашной. Подходит для больших помещений, так как в открытом состоянии дверки занимают много места. Однако это самый популярный вариант, так как он прост в исполнении. Для этого к раме резервуара крепятся шарниры, на которые навешиваются дверки.
2. Нажимной. Подходит для ванных комнат с отделкой из рельефного кафеля. В конструкцию изделия входит механизм с роликами, который «выкатывает» дверки при нажатии.
3. Откидные. Удобны в труднодоступных местах и если коммуникации проходят под полом ванной комнаты. Открывает изделие специальный механизм с газовыми амортизаторами.
4. Усиленный. Рама такого приспособления более толстая, нежели у других вариантов. Петли также усилены. Такая конструкция позволяет производить отделку тяжёлыми материалами, например керамогранитом.

Размер изделия

В продаже представлены механизмы от небольших до крупных габаритов. Однако специалисты советуют изготавливать люк на заказ. Только в этом случае можно точно подобрать необходимый размер. На рынке же представлены конструкции следующих параметров:

1. Маленькие. Размер изделия составляет 400х400 мм. Такой вариант можно установить в любом положении. Однако небольшой размер делает доступ к сантехническим узлам затруднительным.
2. Средний. Имеет габариты от 500х500 мм. Удобен для монтажа на стену.
3. Большой. Обычно для больших дверок используют сдвижной вариант, так как в открытом виде распашные дверки будут загромождать помещение. Габариты такой модели равны 800х600 мм.
4. Крупные. К ним относятся люки, размер которых превышает 800 мм. Оптимальный вариант для напольного размещения. Изделие удобно в использовании и позволяет получить полный доступ к трубам, счётчикам.

Материал изготовления

Для изготовления люка используются различные материалы, что позволяет подобрать вариант, который удачно впишется в дизайн ванной комнаты. Так, для изготовления приспособлений используют:

1. Пластик. Самый простой и недорогой вариант. Он подходит для небольших дверок, на которые не оказывается большое давление.
2. Металлические. Более надёжная конструкция. Минус — большой вес, что ограничивает сферу применения и размеры. Подходят для размещения на полу.
3. Гипсокартонные. Этот материал часто используется для изготовления своими руками. Рамку можно сделать из металлического профиля, а дверки навесить на петли. Это недорогой вариант. Кроме того, при производстве своими силами можно сделать люк любого размера, дизайна.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, – это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки.

Назначение и область использования

Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:

• стояки и контуры ХВС/ГВС;
• система канализации;
• электропроводка;
• приборы учета холодной, горячей воды;
• фильтрационное оборудование;
• распределительный коллектор системы теплого пола;
• запорная арматура.

В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.

Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.

Разновидности скрытых люков для ванной

В реализации существует большой выбор скрытых люков не только различного размера и материала изготовления, но и принципа действия. Для того чтобы сделать правильный выбор в конкретном случае, рекомендуется кратко ознакомиться с характеристиками различных видов устройств.

Тип устройства	Краткое описание
Распашной	Наиболее распространенный вид, универсального применения. Дверка на раме висит на петлях, современные модели допускают регулировку положения дверки по вертикали и горизонтали. Для открытия производители могут комплектовать изделия присосками. Но они эффективны только на ровной глянцевой керамической плитке, если поверхность имеет иную структуру, то присоски не работают.
Нажимной	Более сложный по инженерному устройству люк. Имеет специальный механизм открытия/закрытия дверки, срабатывающий после нажима на крышку. Требует точного монтажа и регулировки. Преимущества – быстрое открытие дверки без дополнительных приспособлений. Недостатки – сложности герметизации швов между подвижными и неподвижными плитками. Дело в том, что герметизация становится причиной появления дополнительного сопротивления, открывающая пружина не всегда может их преодолеть. Приходится пользоваться подручными средствами.
Сдвижной	Самый сложный вид люков. При нажатии дверка немного выдвигается и по направляющим сдвигается в сторону параллельно стене. Применяется только в тех случаях, когда использование других типов невозможно. Недостатки – очень сложная конструкция, требуется много свободного места на стене для перемещения дверки. В связи с тем, что трубопроводы, в большинстве случаев, располагаются внутри вертикальных коробов с небольшими размерами, использование такого типа люков очень ограничено.
Откидной	При отрывании дверка откидывается вниз и полностью вынимается из каркаса. Применяется в стесненных местах, облегчает доступ к водопроводной арматуре.

По материалам изготовления могут быть стальными, алюминиевыми или комбинированными. От материала изготовления зависит максимальная грузоподъемность, надежность и, конечно, стоимость. Люки для ванной могут устанавливаться как под кладочные материалы, так и под отделку стен гипсокартонными или древесно-стружечными плитами.

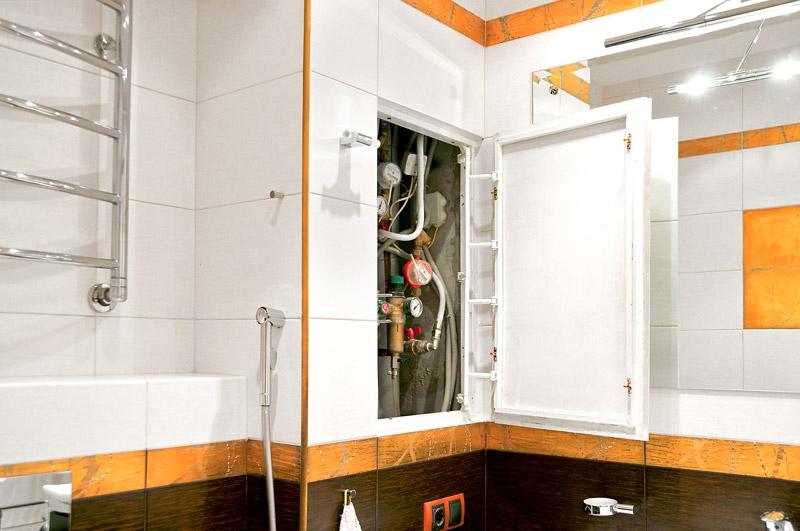

Ревизионный люк под плитку

Устройство люка

Люк под ванной под плитку размеры

Что касается конкретного размера данной конструкции, в этом случае, нужно обратить предельное внимание на габариты вашего ревизионного проема

Важно, чтобы дверца полностью закрывала инженерную нишу, не оставляя абсолютно никаких видимых отверстий или щелей. На нашем сайте можно приобрести люк под ванную на заказ, размер которого клиент должен указывать, непосредственно, для мастеров

Таким образом, вам не придется подрезать отделочный материал (плитку) и портить его декоративный орнамент, чтобы дверка могла беспрепятственно фиксироваться в проеме и плотно прилегать к поверхности стенки. Иногда за такими люками размещаются специальные полочки, на которых хранится различная бытовая химия и другие средства личной гигиены

На нашем сайте можно приобрести люк под ванную на заказ, размер которого клиент должен указывать, непосредственно, для мастеров. Таким образом, вам не придется подрезать отделочный материал (плитку) и портить его декоративный орнамент, чтобы дверка могла беспрепятственно фиксироваться в проеме и плотно прилегать к поверхности стенки. Иногда за такими люками размещаются специальные полочки, на которых хранится различная бытовая химия и другие средства личной гигиены.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

• положение на фальш-панели, коробе, экране под ванной;
• размер плитки, схему ее раскладки на стене;
• способ и сторону открывания;
• вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

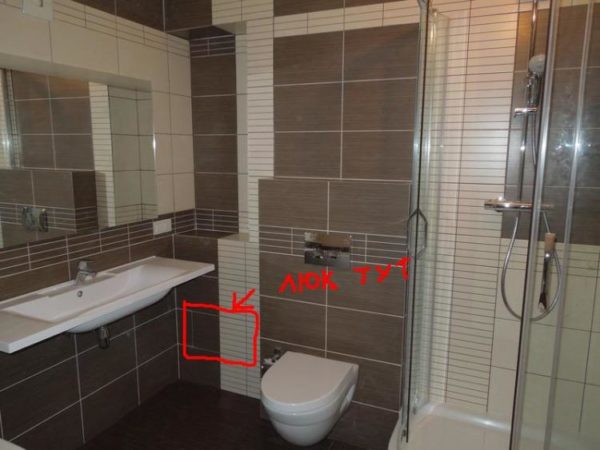

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

• разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
• подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

• «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
• «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
• «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.

4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.

5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.

1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальшь-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления.

Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия  по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС.

Если угол с размещенными вертикально магистралями закрывают декоративно-защитным коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.
