Крепеж проводов

Особенности крепления к металлическим поверхностям

Если электрика будет проходить по потолку, поверхность которого выполнена из металла, работы проводят особо тщательно, поскольку этот материал – хороший проводник электричества.

Полезная информация: «Варианты металлических подвесных потолков«

Оптимальное решение для защиты кабеля и для распределительных коробок – трубы, сделанные из электротехнического пластика

Важно убедиться, что условия и назначение помещения позволяют использование этого материала. В противном случае используют изделия из стали

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К

Плинтус с кабель-каналом

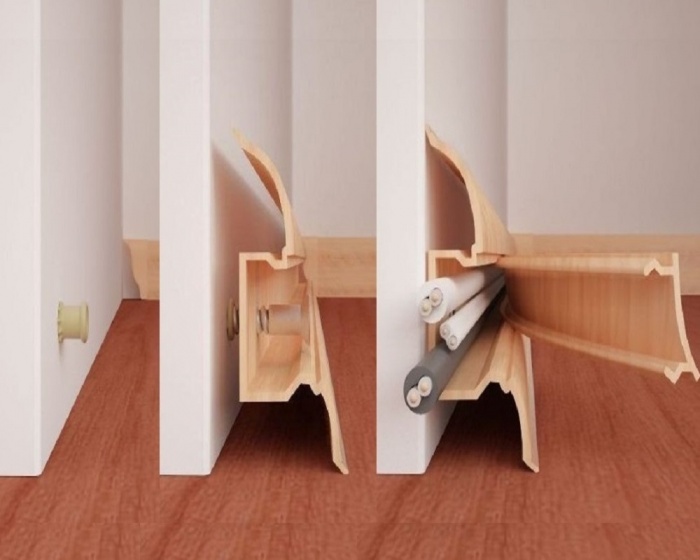

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

• на саморезы ,
• на жидкие гвозди ,
• на дюбеля .

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Плинтус дает возможность распределить провода по группам. Например, провода, частый доступ к которым не нужен (интернет, кабельное телевидение), можно расположить под основой плинтуса. Остальные можно поместить в кабель-канал, закрывающийся заглушкой. В варианте с полностью снимающейся верхней частью можно поместить провода под и над ребром, к которому крепится заглушка.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
3. Нельзя использовать поврежденный кабель;
4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
5. Работу производить строго с использованием спецодежды;
6. Провода под напряжением изолируются специальными накладками;
7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
  Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Упорядочивание групп кабелей

Обычно проводка предполагает прокладку большого количества групп кабелей для обеспечения возможности подключения всей техники. Такие группы желательно упорядочивать, чтобы избежать путаницы и повысить безопасность.

Для этого существует специальный крепеж для соединения проводов. Выпускаются разнообразные готовые площадки из пластика, фиксирующие группу из нескольких кабелей.

Есть модели, собирающие кабели в пучки. Существуют и варианты, разделяющие каждый кабель. В последнем случае в площадке предусмотрен специальный паз под каждый кабель.

Крепежные площадки могут фиксироваться саморезами или гвоздями. Есть модели, крепящиеся липкой лентой. Последние можно монтировать, к примеру, на мебель. Но, это решение скорее для низковольтной проводки. Для жестких толстых проводов такие крепежи не подойдут.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использование струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

  Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
