Выбор и опрессовка многожильных проводов с помощью наконечников

Что понадобится для опрессовки

В основном эта технология используется для подсоединения бытовой техники. Перед тем как начать опрессовку кабеля необходимо подготовить инструменты и расходные материалы. Для быстрого снятия изоляции с проводов и кабелей используется специальный инструмент — стриппер. Он позволяет в короткие сроки снять изоляционный материал с кабеля за счет своего принципа действия.

Снять изоляцию можно и при помощи строительного ножа или других острых предметов, однако, полученный результат не всегда будет качественным. Могут произойти повреждения проводов и изоляции, которые приводят к печальным последствиям, так что проводить этим инструментом процедуру нужно довольно аккуратно.

Для самой опрессовки потребуется пресс-клещи, иногда их называют кримперы. Они позволяют сделать надежное соединение, которое будет устойчиво к механическому воздействию и продержится длительное время. Чтобы опрессовать толстый кабель лучше всего воспользоваться гидравлическим прессом. Он способен выдавать усилия, гораздо больше чем способен это делать человек.

Проверка в работе

Резка проводов

Пресс-клещи от Jonnesway снабжены сразу двумя резаками. Резак в верхней части похоже нужен в качестве замены кусачкам — когда нужно быстро перекусить провод в ограниченном пространстве.

Посмотрим как оба резака справляются с проводкой.

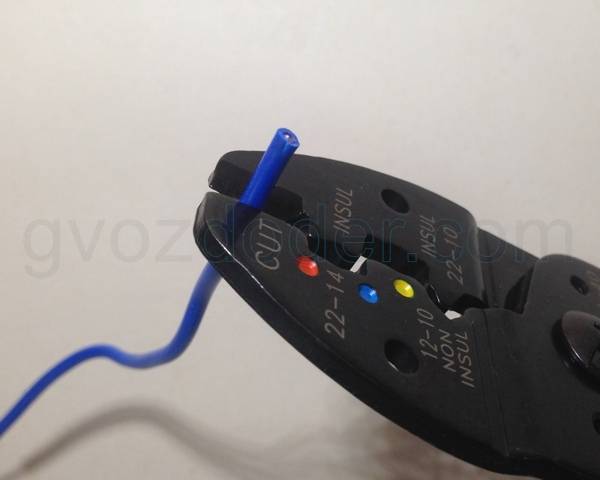

Верхний резак имеет только одну режущую кромку. Заряжаем в него одножильный медный провод с диаметром 1,5 мм.

Провод перекушен без усилий. Срез ровный.

Усложним задачу. И возьмем провод 4 мм. В нём медная жила 3 мм. Серьезный противник для многофункционального инструмента.

Одной рукой перекусить такой провод уже не получается. Но если взяться двумя руками, то провод поддаётся. Но, справедливости стоит отметить, что для такие толстых проводов лучше вооружиться специализированными кусачками.

А как работает второй резак, расположенный ниже шарнира?

В отличие от первого резака, здесь уже обе кромки имеют заточку. Это должно сделать резку проводов еще комфортнее.

Испытаем его также проводами 1,5 и 4 мм.

Результат превосходный — провода режутся легко и уверенно. Срез получается ровный. Причём толстый провод 4 мм перекусывается усилием одной руки.

Обжим неизолированных клемм

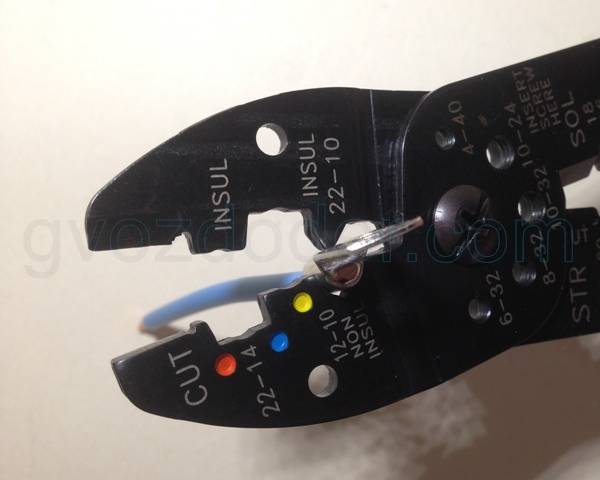

Проверяем обжим клемм. Берём желтую клемму 6 мм и одножильный провод 4 мм.

Сжимаем и смотрим на результат. При обжиме в одном месте провод можно выдернуть из клеммы при небольшом усилии. Поэтому лучше обжать в двух местах. Тогда соединение получится плотное и надежное.

Обжим неизолированных клемм

Берем неизолированную клемму 6 мм и снова одножильный провод 4 мм.

Соединение получается надежным даже при однократном зажиме.

Можно смело утверждать — с обжимом клемм пресс-клещи Jonnesway справляются на «пятёрку».

Перекусывание винтов

Пожалуй, самое жесткое испытание для любых пресс-клещей — это резка болтов и винтов. с этим испытанием не справился.

Начнем со среднего винта М4. Вкручиваем его в клещи. Это особенно удобно делать благодаря внутренней резьбе в отверстии клещей.

Сжимаем. Тут конечно требуется сила двух рук. Но результат то что надо — винт перекушен.

А как насчёт винта М5? Справится ли? Проверяем.

Вкручиваем винт.

Сжимаем и … Ого, винт перекушен! Без каких либо проблем. Прямо полноценная замена ножовке по металлу, когда требуется быстро укоротить винт.

Зачистка проводов от изоляции

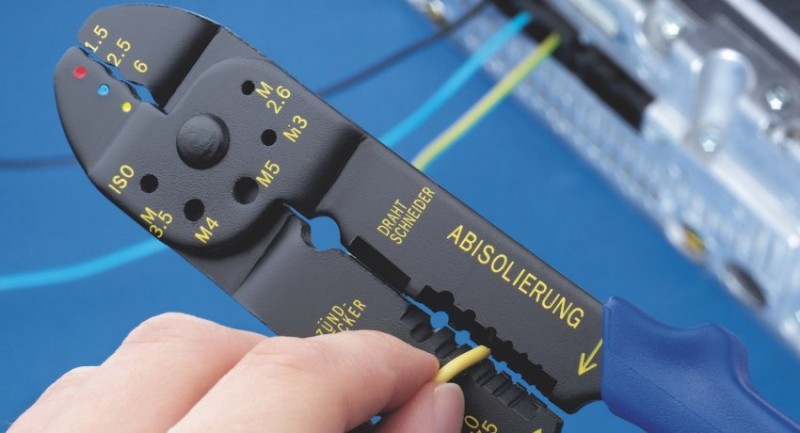

Как отмечалось выше, зона очистки от изоляции позволяет работать с 6 диаметрами — от 0.75 мм до 6 мм (имеется виду наружный диаметр изолированного провода).

Испытаем качество зачистки на проводах 1,5 и 4 мм.

Изоляция снимается быстро и легко. При этом сердечник проводов не повредился. На «пятёрку».

По всем пунктам испытаний можно сказать, что работать с пресс-клещами от Jonnesway одно удовольствие. Запас прочности и возможностей, заложенный в инструмент, превышает собственные первые ожидания. Кажется, что ну вот сейчас клещи точно сдадутся и не справятся, но они выполняют свою работу — режут, перекусывают, зачищают, без намёка на слабину.

Что собой представляет опрессовка гильзами

Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:

1. Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
2. Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
3. Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.

Этапы опрессовки гильзой электрического провода

Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:

• при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
• при соединении между собой проводов, характеризующихся большим сечением;
• в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
• кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).

Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения

1. Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
2. Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
3. Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.

Рекомендации по проведению опрессовки

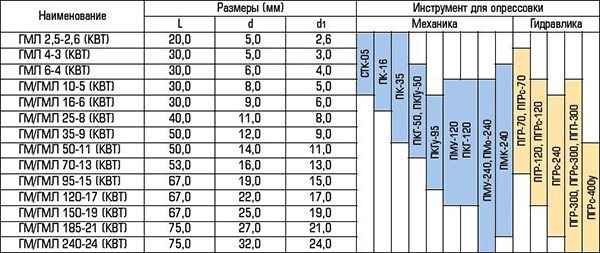

Если возникают сложности при подборе идеально подходящей под провода гильзы по размерам, лучше остановить выбор на трубке, немного большей нужного. Пустоту в этом случае можно заполнить нарезкой оголенного провода с немного меньшей длиной, чем у гильзы. Уплотнение таким способом повысит качество опрессовки.

При изолировании места стыка соединительная лента должна выходить за срезы гильзы не менее чем на 10 мм. Если между собой соединяются многожильные провода либо необходимо сращивание разного их числа по обеим сторонам, то правильным решением станут соединительные гильзы изолированного типа.

Отметим, что опрессовка как процесс не представляет собой ничего сложного, если действовать последовательно, использовать специальный инструмент и подходящие гильзы. Так или иначе, но нужно помнить о том, что речь идет о неразъёмном соединении, поэтому потребуется схема электропроводки. Имея под рукой план, можно будет избежать ошибок во время проведения работ.

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.
Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.
Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.
На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы
После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво

Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

• Черный — 1,5 кв. мм;
• Синий — 2,5 кв. мм;
• Серый — 4 кв. мм;
• Желтый — 6 кв. мм;
• Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Вам это будет интересно Описание кабеля АСБ

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

• цилиндрической формы;
• вилочными;
• петлевыми;
• соединительными;
• ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

• Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
• Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Выбор правильного инструмента для выполнения работ

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Клещи для обжима наконечников проводов: как выбирать

Начинать выбор следует с четкого определения задач. Именно исходя из них необходимо подбирать размеры и функционал пресс-клещей. Если предстоят неоднократная обжимка, зачистка контактов и обрезка проводов, стоит приобрести универсальный вариант инструмента.
Для опрессовки и соединения кабелей с большим сечением удобнее пользоваться гидравлическим механизмом.
Немаловажными критериями являются цена и производитель инструмента. Проверенные бренды всегда надежнее

Небольшая стоимость скорее всего будет показателем недолговечности использования.
При покупке обязательно стоит проверить пресс-клещи для опрессовки наконечников на наличие дефектов и оценить качество сборки: при помощи визуального осмотра выявить возможные вмятины и сколы, проверить правильность линий соприкосновения лезвий, положение ручек.
Обязательно нужно обратить внимание на форму ручек. Наличие выемок для захвата способствует более надежному удерживанию инструмента.
Рекомендуется подержать клещи в руках

Возможные неудобства, связанные с формой и весом, обязательно проявятся.

Среди обширного ассортимента кримперов, представленных на рынке сегодня, каждый легко подберет инструмент по своему профилю

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

• кольцевые;
• вилочные;
• разъемные;
• штыревые (с разной формой штырей);
• гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники

Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

• алюминиевые;
• медные;
• латунные;
• комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

• Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
• Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
• Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
• Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

• Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
• Люфт может быть, и он допустим, но он должен быть минимальным.
• Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен. После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.
