Руководство как подключить холодильник и отдельные его части

Как проверить реле холодильника на работоспособность мультиметром

В современных холодильниках устанавливают позисторное реле. Для проверки его работоспособности надо воспользоваться мультиметром. Его щупы соответственно подводят к клеммам рабочей и пусковой обмотки, между которыми находится позистор. Если показатель сопротивления примерно 30 Ом, устройство исправно.

Можно проверить другим способом. Вскрывают корпус реле, к сторонам диска позистора подводят щупы тестера и замеряют сопротивление. Заодно смотрят, чтобы на нем не было трещин и сколов. Если компрессор находится в рабочем состоянии, однако не включается по команде блока управления, значит, на пусковой обмотке статора нет напряжения. Такое может случиться, если перегрелся позистор, возникли проблемы с контактной планкой или произошел разрыв цепи, а также сработала система защиты, которая потом не вернулась в прежнее положение.

Бывают ситуации, когда аппарат включается на несколько секунд, потом отключается. Такое в основном происходит из-за того, что срабатывает защитный механизм реле. Проблема может скрываться в неисправности рабочей обмотки мотора. Также при неисправном механизме и небольшом нагреве происходит ложное срабатывание. Нужно проводить полное диагностирование пускозащитного реле, потому что существует много причин поломки.

В индукционном устройстве достают соленоид, проверяют контакты. Если они окислены, то зачищают при помощи наждачной бумаги. Сломанный сердечник меняют, спиртом протирают поверхности, которые соприкасаются.

После всех этих действий реле подсоединяют к компрессору и включают холодильник. Мотор должен заработать. Если этого не произошло, надо проверять компрессор.

Как проверить РТП-1 и РТК-Х

Чтобы осуществить проверку, реле ставят стрелкой вверх и прозванивают мультиметром первый и третий контакты. Если звуковой сигнал есть, устройство находится в рабочем состоянии. В моделях РТП-1 и РТК-Х желательно проводить визуальный осмотр, потому часто случается замыкание через пластину, которая держит контакты.

Как проверить ДХР и LS-08B

ДХР кладут планкой с клеммами вверх, мультиметром прозванивают между первой и четвертой либо первой и третьей клеммами. LS-08B располагают вверх внутренней стороной, прозванивают между второй и всеми клеммами или третьей и всеми. Там, где они не прозваниваются, необходимо искать неисправность.

Проверка термореле

Если холодильник не хочет включаться, долго не выключается, либо работает без перерыва, причину надо искать в терморегуляторе. Его демонтируют, на контакты насаживают перемычку. Если включение произошло, то проверяют термостат. Деталь опускают в холодную воду, измеряют выходное сопротивление или прозванивают выходы.  Если есть сопротивление, либо сигнал отсутствует, термореле меняют.

Пусковое реле имеет несложную конструкцию, поэтому найти и устранить неисправности не трудно. Только нужно делать все аккуратно и точно, потому что от того как будет все сделано зависит работоспособность холодильника. Однако раскрошившийся в процессе работы корпус, особенно там, где крепятся клеммы, или негодный позистор отремонтировать невозможно.

Топ-10 самых надежных холодильников прошлого года

Принцип работы

Отпаять трубки от компрессора и конденсатора, отпаять фильтр-осушитель.
Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле.
Припаять новый фильтр-осушитель. На рис. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз.
Даже имея большой опыт, подобный механизм изготовить сложно. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи ат, о чем сообщается в инструкции к прибору. Конкретнее — одна фаза будет постоянно подключена к нагрузке После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.
Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата. Он не должен быть направлен вовнутрь патрубков, так как пластмассовые элементы узлов от нагревания могут деформироваться или вовсе расплавиться. Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса.

Как подключить компрессор: инструкция

Механизм срабатывает, когда проходит через определенные элементы электротока. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь. Однако возможна и ручная корректировка диапазона двух значений — максимальное и минимальное, но только в сторону понижения. Подключать провода от двигателя к электрическому разъему устройства. Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.

Следует соблюдать осторожность, чтобы не погнуть ламели. Источников может быть несколько

В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. После проверки сопротивления обязательно нужно измерить силу тока.
Как настроить компрессор на ВКЛ и ВЫКЛ

https://youtube.com/watch?v=BZZo4TwX1Kc

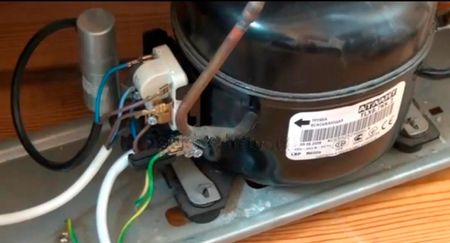

Подключение реле компрессора холодильника

Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых действий. При этом используется шланг стеклоомывателя. Найти его не составит труда. Он есть практически в любом магазине, который занимается продажей запчастей для автомобилей.

Что касается эксплуатации устройства, то важно следить за уровнем масла. Это позволит избежать перегрева

При этом длительность работы устройства не должна превышать сорока пяти минут. В противном случае оно может быстро выйти из строя.

Данное устройство является электрическим. Поэтому при его использовании необходимо соблюдать технику безопасности. Прежде чем приступать к эксплуатации, обязательно проверяется качество изоляции проводов. При этом применяется только специальный материал. Во время использования устройства руки должны быть обязательно сухими.

Видео: как разобрать компрессор от холодильника

Как разоборать компрессор от холодильника

Watch this video on YouTube

Советую прочитать:

• Демонтаж и разборка двери холодильника — Как разобрать дверь холодильника для перенавешивания на другую сторону На самом верху холодильника, над дверью морозильника (возможно, потребуется лестница) удалите два…
• Утилизация холодильников – избавляемся с умом! От продажи до разборки и переработки — Что делать, когда старая модель вышла из строя и перестала выполнять свои функции? Существует несколько вариантов решения проблемы, с которыми мы познакомим вас в этой статье. У…
• Принцип работы пускозащитного реле для бытового холодильника — Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
• Принципиальные электрические схемы холодильников Бирюса — Принципиальная электрическая схема холодильника Бирюса 18 С М — компрессор КВ-120 К — реле Р1 Т — терморегулятор ТАМ133-1М S — выключатель ВОК-2 Л — лампа 15W…
• Как самостоятельно отремонтировать компрессор в холодильнике? — Проверка работоспособности компрессора Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания….
• Замена пускового реле холодильника LG своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…
• Замена пускового реле холодильника Bosch своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Параметры линейного компрессора

Для данного устройства наиболее важны параметры холодопроизводительности, развиваемой мощности и рабочего давления. В среднем последний показатель у большинства моделей колеблется в пределах 2–4 атмосфер. Этот уровень давления оптимален для нормальной циркуляции фреона по системе охлаждения.

Многие производители снабжают свою технику специальными регуляторами давления для того, чтобы удерживать его на нужном уровне и не допускать разрыва труб охладительной системы.

Если же говорить о холодопроизводительности, то данный показатель неразрывно связан с мощностью прибора и марки хладагента, который он использует. Холодопроизводительность измеряется в килокалориях в час, и у многих холодильников, использующих фреон с индексом R12 (например, у некоторых моделей LG), составляет от 45 до 150 ккал/час в зависимости от электрической мощности устройства.

Справка. В своё время линейный компрессор считался довольно энергоэкономичным, однако сегодня пальму первенства в этом негласном состязании однозначно удерживают устройства инверторного типа. Поскольку они работают, никогда не выключаясь (а именно в момент включения на двигатель холодильного агрегата приходится наиболее серьёзная нагрузка), ресурс их гораздо выше, а расходы энергии – ниже.

Впрочем, этот положительный момент легко нивелируется стоимостью за модель холодильника с инверторным типом компрессора.

Для того чтобы выяснить, исправно ли работает компрессор, мастера по ремонту используют мультиметр. Подключая его между обмоткой катушки и корпусом, они замеряют сопротивление обмотки. Отклонение от нормы в большую сторону указывает на повреждения обмотки, а в меньшую – на имевшее место короткое замыкание в системе. Поскольку обмотка может иметь разный исходный материал и структуру, значение нормального сопротивления у неё для каждой модели может быть разным.

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

• он, будучи подключенным к сети, шумит;
• показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

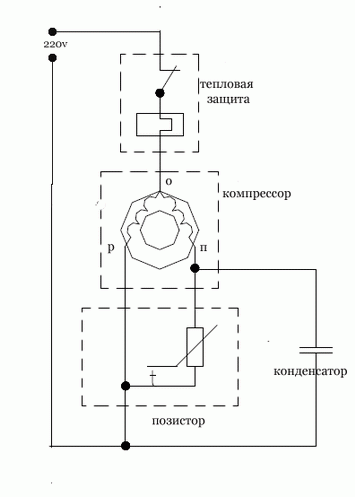

Схема подключения реле компрессора холодильника

Функция работы реле состоит в том, что оно запускает двигатель, то есть мотор, благодаря которому и работает компрессор. Для того, чтобы понять, как его подключить, нужно понять из чего он состоит.

Основные элементы пуско-защитного реле можно изобразить схематически:

• неподвижные контакты;
• подвижные контакты;
• шток сердечника;
• сердечник;
• нагреватель биметаллической пластины;
• контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Для этого нам понадобиться тестер, компрессор и пусковое реле. Выставляем тестер на килоомы или же на омы, и замеряем сопротивление между обмотками компрессора (их будет 3). Измерив сопротивление, смотрим, где получилось наименьшее значение – это и будет рабочей обмоткой. Это значит, что именно ее мы и будем подключать к реле и давать на нее 220 вольт.

В результате выходит, что к нашему реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. Далее подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Таким образом можно проверить исправность компрессора. С одной стороны мы подключали реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной из трубок должен пойти воздух, в другие он должен всасываться.

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Многих интересует подключение компрессора именно без реле, и тут есть свои существенные нюансы, информацию о которых найти довольно сложно. Тут важна не столько схема, сколько принцип. Для начала нужно прозвонить общий вывод, который находится особняком, слева от остальных двух. Приставив клемму к общему выводу, нужно второй клеммой найти рабочую обмотку. Например, один выход показывает 14 ОМ, а второй показывает 37,9 ОМ. Какая же из этих обмоток является рабочей? Многие ошибочно утверждают, что рабочей обмоткой является та, которая показывает большее сопротивление. Но это в корне не верно.

Именно такое правило работает для компрессоров холодильников, и об этом нельзя забывать. Следующий обязательный подготовительный этап перед подключением – это проверка, не пробивает ли какая то из обмоток на корпус. Иначе может случиться так, что вы прикоснетесь к корпусу работающего приспособления, и вас ударит током. А это не исключено, ведь компрессор – не новый. Для проверки нужно левой клеммой прикоснуться к выходу обмотки, а правой – в любом месте к корпусу, точно так же протестировать и второй, и третий выход.  Только если прибор показал, что все три выхода надежны и не пробивают, можно подключать такой компрессор к рабочему устройству.

Следующий этап – с помощью клеммников нужно подключить компрессор со старого холодильного оборудования к напряжению. Сначала – на общий провод и на рабочий. А на пусковой напряжение будет подаваться кратковременным касанием оголенного провода

Но делать это нужно аккуратно и осторожно, чтобы не получить удар электротоком. При подаче напряжения, компрессор начинает гудеть, а когда коснемся пускового выхода, он включится и начнет дуть воздух

Оптимальное время работы – минут 10-15, за это время допускается некоторый нагрев корпуса агрегата, вплоть до 50 градусов, но больше допускать нельзя.

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

Чтобы сократить вибрацию при работе компрессора, используется внутренняя или внешняя подвеска. Первый вариант пользуется популярностью, потому что лучшим образом устраняет вибрацию.

Для чего требуется конденсатор?

Это элемент теплового обмена. Таким образом, необходим отвод тепла от фреона, который испаряется и нагревается. В стандартных устройствах конденсатор располагается на задней стенке, он представляет собой вид зигзагообразного устройства.

Если речь идет о промышленном холодильном оборудовании, то вместо конденсатора здесь устанавливают радиатор. Он устанавливается вместе с системой вентиляции для быстрой отдачи тепла. Главное, чтобы конденсатор всегда оставался холодным, тогда холодильник будет работать без перебоев.

Особенности работы испарителя

Это тоже компонент, участвующий в тепловом обмене. Только он необходим с целью охлаждения фреона. Получается, что в системе происходит закипание холодильного агента, благодаря которому наблюдается поглощение тепла.

Капиллярный трубопровод

Этот компонент находится между конденсатом и испарителем. В среднем, длина этого трубопровода составляет 150-300 сантиметров. Это устройство способствует созданию нормального давления холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Устанавливается этот компонент возле входа в капиллярный трубопровод. Он имеет следующее функциональное назначение:

• предотвращает загрязнение трубопровода;
• препятствует замораживанию места на выходе из трубки;
• вбирает лишнюю жидкость из холодильного агента.

Докипатель: защита компрессора

Это углубление, которое находится между компрессором и испарительным элементом. Емкость требуется для того, чтобы холодильный агент закипал и не попадал к компрессору в первозданном виде. Иначе оборудование быстро выйдет из строя. Как правило, такое устройство фиксируют в камере агрегата.

Как происходит процесс охлаждения?

Мы рассмотрели компоненты, которые установлены в холодильнике. Далее необходимо ознакомиться с особенностями взаимодействия этих компонентов, благодаря чему происходит охлаждение.

Стандартный холодильник без дополнительных функций, работает следующим образом:

1. С помощью двигателя-компрессора холодильный агент в виде газа образуется из испарителя. Далее происходит процесс сжатия газа компрессором, а затем через фильтр он движется к конденсатору.
2. После сжатия, жидкий холодильный агент становится горячим. Только в конденсаторе наблюдается его остывание, из-за чего он становится жидким.
3. Жидкий фреон находится под давлением компрессора. Из конденсатора по трубопроводу вещество движется к испарителю. Там холодильный агент снова преобразуется в газ, но чтобы это произошло, требуется источник тепла. Фреон поглощает это тепло на стенках холодильного оборудования. Из-за такого процесса внутри прибора наблюдается минусовая температура, а холодильный агент переходит в газ.
4. Это движение фреона будет продолжаться до тех пор, пока не будет получена определенная температура. Только потом регулятор температуры отключит электрическую цепочку, из-за чего компрессор перестанет функционировать.
5. Из-за отсутствия холода, внутри устройства будет увеличиваться температура. После чего произойдет замыкание тепловым регулятором контактов, а реле включит мотор.

Получается, что процесс работы холодильника основан на преобразовании холодильного агента из жидкого состояния в газ и обратно. Этот процесс происходит в автоматическом режиме.

Как подключить компрессор к холодильнику с конденсатором

Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.

Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение

Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.
