Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
3. Шиферное покрытие принято использовать от 9 °.
4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Таблица: необходимые уклоны и диаметры труб для сливаТаблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 — угол уклона 20 мм, а для диаметра 160 мм — уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Важно:
Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра

Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы	50мм110мм160мм200мм	Рассчитанный уклон:— Рекомендуемый уклон:——
Выход из доманиже уровня земли	на глубине см
Глубина входа трубы в септик или центральную канализацию	см
Расстояние до септикат.е. длина трубы	м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

Уклон и Конусность — Определение, обозначение на чертеже, формула расчёта уклона и конусности

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

Металлочерепица

Известно, что металлочерепица характеризуется сравнительно высоким весом. Поэтому необходимо соорудить кровлю из этого материала с оптимальным уклоном скатов.

Конечно, сооружая здание, в особенности кровлю, необходимо обогащать внимание на климатические условия местности. В регионах, где часто дуют сильные ветра, на всю конструкцию воздействует большая ветровая нагрузка

Поэтому все расчеты кровли необходимо проводить точно и внимательно.

При возведении крутой крыши может произойти «вздутие», которое значительно увеличит нагрузку на стропильную систему. Это негативно сказывается на длительности эксплуатации кровли.

Эмпирические данные говорят о том, что угол наклона для кровли из этого материала должен составлять минимум 23 градуса. При таком показателе на стыках не будут задерживаться влага, снег.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов

Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Угол между векторами

Определение

Угол между векторами — это угол между отрезками, которые изображают эти две направляющие и которые отложены от одной точки пространства. Другими словами — это кратчайший путь, на который можно повернуть один из векторов вокруг его начала до положения общей направленности со вторым.

На изображении это α, который также можно обозначить следующим образом:

\(\left(\widehat{\overrightarrow a;\overrightarrow b}\right)\)

Как и любой другой угол, векторный может быть представлен в нескольких вариациях.

Острый:

Тупой:

Прямой:

С величиной \(0^\circ\) (то есть, векторы сонаправлены):

С величиной \(180^\circ\) (векторы направлены в противоположные стороны):

Расчет высоты конька

Соотношение градус/процент уклона кровли

После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.

Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.

Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:

Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.

Угол ската кровли это отношение между высотой конька крыши и половиной заложения.

Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.

Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?

Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).

Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.

Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).

Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?

Как решить треугольник

Здесь размещен онлайн-калькулятор, с помощью которого можно решить треугольник по трем, двум сторонам и углам, по теореме синусов и косинусов, то есть показывается, как находить углы в треугольнике.

Решение треугольников можно находить с помощью таблицы Брадиса. Здесь ответ вычисляется автоматически компьютерной программой онлайн, быстро и удобно.

Если нужны формулы и решения задач на теоремы косинусов и синусов с ответами, то можно найти подробное и точное решение, если использовать бесплатный калькулятор треугольника.

В решении подробно показывается, как найти третью сторону по двум сторонам и углу между ними или как определить неизвестные стороны треугольника, если известна одна сторона.

О факторах, которые влияют на градус угла наклона крыши

На конструкционные характеристики крыши влияет достаточно много факторов, обязательно учитываемых при расчете угла который будет определять ее наклон:

• предполагаемая форма крыши;
• характеристики климата района;
• функциональной использование конструкции (жилое либо нежилое помещение);
• материал, используемый для финишного кровельного покрытия.

Градус угла зависит от местности

В тех районах, где преобладают ветры значительной силы, обустраиваются крыши с небольшим углом наклона, т.е. они испытывают ветровое воздействие. При этом специалисты не рекомендуют обустраивать плоские крыши, они выполняются на тех территориях, где большое количество солнечных дней, а осадки выпадают крайне редко.

Чем выше крыша, тем больше сопротивление ветру. Однако следует помнить, что небольшой уклон может стать такой же причиной повреждения ветром финишной кровли, как и слишком большой.

Рекомендуемые показатели зависимости угла наклона от силы ветра выглядят следующим образом:

• несильные ветры – 35-40 градусов;
• сильные ветры – 15-25 градусов.

При частых и обильных осадках предпочтение отдают крышам с углом наклона до 60 градусов. Ориентировочный диапазон наклона скатных крыш 9-60 градусов, наиболее часто используется 20-45 градусов.

Зависимость угла наклона от материала

Минимальные углы наклона в зависимости от типа материала для кровли:

• материалы штучные наборные. например шифер и черепица, — 22 градуса;
• рулонные материалы. при 3-х слойной крыше – 2-5 градусов, при 2-х слойной – до 15 градусов;
• профнастил – 12 градусов (в случае меньшего значения обязательным мероприятием является проклеивание стыков герметиками);
• металлочерепица – 14 градусов;
• ондулин – 6 градусов;
• мягкая черепица — 11 градусов, с обязательным монтажом сплошной обрешетки;
• кровельные мембранные материалы – 2-5 градусов.

До выбора кровельного материала желательно познакомиться с эксплуатационными характеристиками всех доступных материалов. Неплохо посоветоваться с опытными строителями. Расширенная информация даст возможность сделать правильный выбор и снизить риск возможных эксплуатационных проблем.

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона ) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

• менее 25о – 1;
• 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
• более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

• для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
• для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
• конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация – ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

• с небольшим уклоном – от 6 до 30°;
• с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне скатаИсточник belhouse.by

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материалаИсточник remotvet.ru

Теорема Пифагора

Проверить прямой угол поможет известная каждому со школьных времен теорема Пифагора. Вспомним определение: ”В прямоугольном треугольнике квадрат длины гипотенузы равен сумме квадратов длин катетов” ( a 2 + b 2 = с 2 ), где a и b – катеты, а с – гипотенуза. Подставив в формулу известные нам две величины, получим неизвестную третью.

А теперь вернемся к нашим замерам и применим теорему на практике.

Для того, чтобы проверить угол, отмечаем на обеих стенах произвольные отрезки, желательно отмерять их побольше, чтобы удобнее было отмерять диагональ между ними. После того, как вы отметили эти отрезки, возведите длину каждого в квадрат и сложите. Из полученного результата извлеките квадратный корень (для удобства можно воспользоваться калькулятором). Теперь замеряем рулеткой длину диагонали между двумя отрезками, она должна совпадать с полученным результатом. Если в результате измерения получилось другое число, то угол не равен 90 градусов.

В чем измеряется угол уклона

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100.  Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

1. Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
2. Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
3. Ондулин – 6 градусов.
4. Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
5. Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
6. Металлочерепица – 14 градусов.
7. Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

• Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
• При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
• Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
• Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
• Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

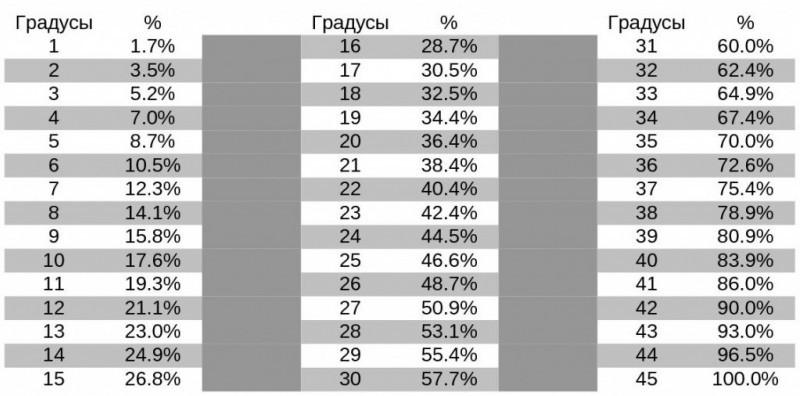

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

• При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
• При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

Задачи и решения

Задача 1. Один из углов прямоугольного треугольника равен 60°, а сумма гипотенузы и меньшего из катетов равна 26.4см. Найдите гипотенузу треугольника.

Решение. Обозначим через b− меньший катет, а через c− гипотенузу. Из условия задачи имеем: c+b=26.4см.

Так как один из острых углов прямоугольного треугольника равен 60°, то другой острый угол равен 90°−60°=30°. Как известно, против угла 60° лежит большая сторона (катет), а против угла 30° − меньшая. Из свойства 2 следует, что меньшая сторона равна половине гипотенузы : . Тогда имеем: или . Следовательно c=17.6 см.

Ответ: 17.6 см.

Задача 2. В треугольниках ABC и A₁B₁C₁, углы A и A₁ прямые, BD и B₁D₁ −биссектрисы. Докажите, что , если и BD=B₁D₁.

Доказательство. Так как BD и B₁D₁ −биссектрисы и , то (Рис.8). Из и следует, что (Теорема 1).

Тогда и, следовательно, . Отсюда получим, что треугольники BDC и B₁D₁C₁ равны (второй признак равенства треугольников:, , ). Следовательно (так как , ).

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.
