Делаем простейший преобразователь 12в

ТОП 3 — лучшие модели преобразователей и их технические характеристики

Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2020 года.

AVS IN-2000W

 Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.

Преимущества AVS IN:

• разъём USB, что позволяет
  интегрировать зарядку для сотового или навигатора без дополнительного адаптера;
• мощная встроенная защита от
  замыкания;
• длительная и надёжная работа —
  до 5 лет непрерывной эксплуатации;
• удобная клавиша включения.

Минусы:

• дороговизна — 7 тысяч рублей и
  более;
• чересчур короткие провода для
  подключения через клеммы АКБ;
• невозможность интеграции с
  прикуривателем;
• большой вес — более 2
  килограммов;
• всего 1 розетка для
  подключения, поэтому нужен отдельный тройник для питания нескольких
  устройств.

ROBITON R200

Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:

• короткое замыкание;
• перегрев;
• перегрузка;
• переполюсовка;
• недостаточное входное
  напряжение.

Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.

WESTER MSW250
12-​220В+​USB

По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.

Вот какие плюсы данного преобразователя отмечены экспертами:

• наличие светодиодной индикации,
  позволяющей наблюдать за работой устройства, перегревом, спящим режимом;
• относительно низкая стоимость —
  от 1700 рублей;
• наличие отдельного USB-разъёма,
  интегрируемого с фотоаппаратом и телефонами;
• качественная, плотная
  евророзетка, в которой вилки от различной бытовой техники не выпадают даже
  от сильных вибраций на бездорожье;
• возможность подключения к
  прикуривателю, что исключает случайную переполюсовку и защищает
  выпрямитель от перегорания;
• система автоматического
  распознавания низкого и чересчур высокого напряжения, самоотключение;
• наличие отдельного
  предохранителя;
• защита от короткого замыкания;
• небольшой вес.

Есть и минусы:

• не интегрируется с ноутбуками 2
  А;
• кулер громко шумит во время
  охлаждения.

Простой инвертор 12-220 до 400 ватт, схема

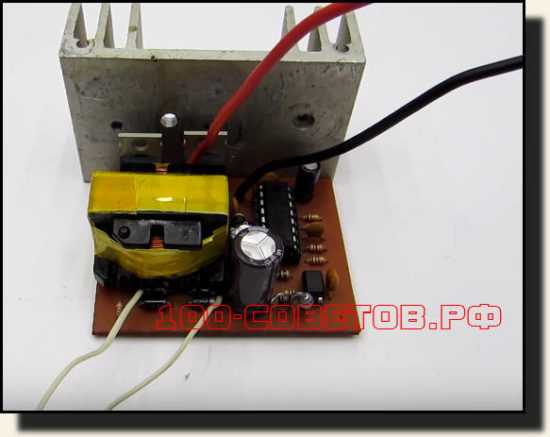

Сегодня покажу процесс постройки компактного преобразователи напряжением 12 на 220 вольт со стабилизацией выходного напряжения. Сразу скажу, что этот преобразователи выдаёт на выходе постоянное напряжение к нему можно подключать всё кроме устройств содержащих в своем составе сетевые железные трансформаторы или двигатель переменного тока.

Наш преобразователь может обеспечить выходную мощность в 120 ватт, хотя при желании с некоторыми изменениями можно получить и до 400 ватт об этом расскажу походу.

Из недостатков; отсутствует защита от коротких замыканий, поэтому по входу и по выходу стоит добавить предохранителей. Возможно в дальнейшем доработаю схему и присобачу сюда электронную защиту.

Теперь о конструкции;

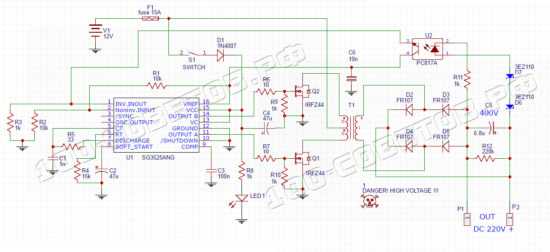

Это повышающий двухтактный DС-DС преобразователь, основой служит шим контроллер SG3525, в отличие от старой доброй TL494 эта микросхема имеет мощный выход и способна управлять полевыми транзисторами с большой ёмкостью затвора без дополнительного драйвера.

Выходы микросхемы нагружены затворами полевых ключей, ключи в свою очередь управляют импульсным трансформатором, обратная связь то напряжение организовано на паре стабилитронов и оптроне, стабилитроны задают нужное значение выходного напряжения,

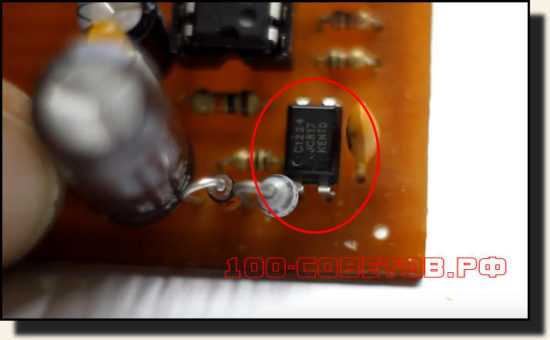

Оптопара — любая в моём случае выдрана из компьютерного блока питания, на корпусе подобных оптронов имеется ключ в виде точки, он также нарисован на печатной плате чтобы начинающие не перепутали подключения.

Полевые транзисторы в этом образце стоять IFRZ44, хотя можно и более мощные. Ключи устанавливаются на общий радиатор, притом их нужно изолировать от радиатора с помощью слюдяных прокладок.

Так же имеется индикаторный светодиод и функция защиты от обратной полярности, организована эта функция на базе обыкновенного диода, который попросту запирается в случае если вы перепутайте полярность питания.

Трансформатор… — его намоточные данные;

В этом варианте использован сердечник от компьютерного блока питания с реальной габаритной мощностью не более 130 ватт.

Первичная обмотка намотана жгутом из 4 проводов по 0.6 миллиметров, в каждом плече пять веков.

Поверх поставил изоляцию из термостойкого скотча.Вторичная обмотка намотана проводом 0,5 миллиметров содержит 105 витков, через каждые 30 витков также поставил изоляцию.

В выходной части использован двухполупериодный выпрямитель на базе импульсных диодов FR107, подойдут любые импульсные или быстродействующие диоды с током не менее 1 Ампера и с обратным напряжением не менее 400 вольт.

Правильно собранный инвертор почти что не нуждаются в настройке, перед сборкой нужно проверить все компоненты на работоспособность.

До пайки трансформатора стоит проверить наличие импульсов на затворах полевых ключей, лишь после этого подключается импульсный трансформатор.

Ток холостого хода всего в 50-60 ма, это очень хорошо даже для такого маленького инвертора. Всё это благодаря обратной связи и шин управления.

Минимальное напряжение питания 8-9 вольт, следовательно такой инвертор может сильно разрядить ваш АКБ, поэтому советую отслеживать напряжение на последнем или дополнить схему простой функцией защиты от пониженного напряжения.

Для увеличения выходной мощности полевики нужно заменить на более мощные, скажем на IRF3205, добавить вторую пару, заменить силовой трансформатор, также выходной выпрямитель, электролитический конденсатор и естественно предохранитель. В итоге схема будет выглядеть следующим образом.

С таким раскладом инвертор может развивать мощность в 300-400 Ватт.

Плата в формате lay. скачать…

Изготовление простого преобразователя 12-220В, 50Гц

Схема данного устройства достаточно простая .

Данная схема работает по принципу преобразователей типа Push-Pull. Сердцем устройства будет служить плата CD-4047 работающая как задающий генератор, а также осуществляет управление полевыми транзисторами, которые работают в режиме ключей. Всего один транзистор может быть открыт, в случае если будут открыты два транзистора в одно время, то случится замыкание, в результате которого транзисторы сгорят, также это может произойти в случае неправильного управления.

Также схема может работать с использованием биполярных транзисторов на выходе, но следует учесть, что мощность устройства станет намного меньше, если сравнивать с схемой, на которой используются «полевики».

В среднем инвертором потребляет энергии при роботе на холостых от 150 до 300 мА в зависимости, какой источник питания и тип трансформатора.

Затем нужно замерить выдаваемое напряжение, на выходе должно быть около 210-260В, это считается нормальным показателем, поскольку инвертор не имеет стабилизации. Далее нужно проверить устройство, под нагрузкой подключив лампочку на 60 Ватт и дать поработать 10-15 секунд, ключи за это время немного нагреются, так как на них нет теплоотводов. Ключи должны греться равномерно, в случае не равномерного нагрева, нужно искать, где допущены ошибки.

Снабжаем инвертор функцией Remote Control

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Строение синусоиды напряжения большую роль играет для многих бытовых приборов. Некоторые из них не работают от напряжения, поступающего по упрощенной синусоиде. Она важна для устройств, обладающих:

• электродвигателями;
• трансформаторами;
• телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

Разновидности устройств

Преобразователи напряжения (инверторы) можно разделить на несколько видов, согласно которым их можно классифицировать по группам, в которых инверторы различаются по:

1. Мощности:

• До 0,1 кВт – чисто автомобильный устройства, работающие от прикуривателя автомобиля.
• От 0,1 до 1,5 кВт – работают от аккумуляторной батареи, к клеммам которой, посредством переходников и кабелей, выполняется подключение устройства.
• Более 1,5 кВт – могут обеспечить создание малой бытовой электрической сети, важным условием успешной работы которой, является соответствие мощности устройства и мощности подключаемой нагрузки.

1. По виду создаваемой синусоиды.

• С постоянной (нормальной) синусоидой – такие инверторы способны обеспечить подключаемую нагрузку качественным напряжением, соответствующим напряжению традиционной электрической сети, от внешних источников.
• С модифицированной синусоидой – у таких инверторов, форма сигнала несколько отличается от постоянной синусоиды, но на работы большинства бытовых приборов это не отражается. Исключение составляют сложные приборы, чувствительные к качеству напряжения (розжиг газового оборудования, медицинская и прочая техника, оснащенная сложной электроникой).

1. По конструкции.

• Автомобильные – используются в различных видах транспорта, включение в сеть автомобиля осуществляется через разъем прикуривателя.
• Компактные – могут использоваться как автомобильные, так и переносные. В этом случае подключение выполняется к клеммам аккумулятора посредством соединительных проводов.
• Стационарные – имеют большой вес и обладают значительной мощностью. Работают с группой аккумуляторов для создания электрической сети, вне зависимости от внешних источников электроснабжения.

Самостоятельное изготовление мощного инвертора 12-220 на 500 Ватт

Когда в автомобиле нужно создать сетевое напряжение, то обычно используют специальные преобразователи 12-220. В продаже есть недорогие штатные инверторы со стоимость около 20-30 долларов. Однако максимальная мощность таких устройства составляет в лучшем случае около 300 Ватт. В некоторых случаях такой мощности бывает недостаточно.

Получить питание для мощного усилителя можно путем небольших преобразований. Достаточно всего лишь заменить вторичную обмотку на стандартном инверторе. После этого можно получить любое значение входного напряжения. К примеру, мощность инвертора в 400 Ватт возрастет до 600 Ватт.

Для повышения мощности в домашних условиях специалисты рекомендую воспользоваться простым способом. Потребуется заменить мощные биполярные ключи на IRF 3205.

Для работы взят инвертор, к которому допустимо подключить 4 пары выходных транзисторов. Поэтому устройство, после проведения необходимых работ, сможет выдать мощность около 1300 Ватт. Если покупать готовый инвертор с такими параметрами, то стоимость его возрастет до 100-130 долларов.

Стоит обратить внимание, что традиционная двухтактная схема устройства не содержит в себе защиту от перегрева, КЗ и перегрузок на выходе. Основу генератора составляет микрочип ТЛ 494, у которого есть дополнительный драйвер

Необходимо провести замену маломощных биполярных транзисторов на отечественные аналоги (КТ 3107)

Основу генератора составляет микрочип ТЛ 494, у которого есть дополнительный драйвер. Необходимо провести замену маломощных биполярных транзисторов на отечественные аналоги (КТ 3107).

Для того чтобы не использовать в работе мощные переключатели для подачи питания, инвертор оснащается схемой ремоут контроля.

В задающей части устройства использованы диоды специальные ШОТТКИ типа 4148 (подойдет и отечественный КД 522). Транзистор в схеме ремоут контроля заменяют на КТ 3102.

После этого можно переходить к самой ответственной части проекта – трансформатору. Этот элемент намотан на пару склеенных колец 3000 НМ. При этом размер каждого из них: 45х28х8. Для более плотной фиксации кольца можно обмотать скотчем.

Затем кольца обматывают сверху стекловолокном (стоимость его в магазине не более 1 доллара). Вполне допустимо заменить этот материала тканевой изолентой.

Стекловолокно нарезают на небольшие полоски шириной около 2 см и длинной не более 50 см. Материал для работы имеет высокую термостойкость, а благодаря тонкому основанию изоляция выглядит аккуратно.

Для первичной обмотки нужно 2х5 витков проволоки, то есть 10 витков с отводом от середины. Работы выполняются проводом диаметром 0,7-0,8 мм, и на каждое плечо уходит 12 жил. Более наглядно процесс представлен на следующих фотографиях.

Жгут растягивают, и на оба плеча равномерно наматывают 5 витков, растягивая их по всему кольцу. Обмотки должны быть одинаковые.

Получившиеся элементы имеют четыре вывода. Начало первой обмотки нужно припаять концу второй. Место припоя будет случить отводом для силового напряжения в 12 В.

На следующем этапе работ кольцо необходимо изолировать с помощью стекловолокна и покрыть вторичной обмоткой.

Вторичная обмотка повышает выходное напряжение

Поэтому при проведении работ нужно быть максимально аккуратным и соблюдать все меры предосторожности. Стоит помнить, что высокое напряжение опасно

Монтаж устройства осуществляется только с отключенным питанием.

Обмотку колец проводят с помощью пары параллельных жил провода 0,7-0,8 мм. Количество витков составляет порядка 80 штук. Провод равномерно распределяют по всему кольцу. На финальном этапе проводят дополнительную изоляцию изделия стекловолокном.

Когда сборка инвертора завершена, то можно приступать к его тестированию. Устройство подключают к аккумулятору, для начала подойдет батарея с напряжением 12 В от бесперебойника. При этом «плюс» питания будет идти на схему через галогенную лампу мощностью 100 Ватт

Стоит обратить внимание, что эта лампа не должна светиться перед проведением работ и во время них

После этого можно переходить к проверке полевых ключей на предмет тепловыделения. При правильно собранной схеме оно должно быть практически нулевым. Если входной нагрузки нет, а транзисторы перегреваются, то нужно искать неработающий компонент в устройстве.

В случае, если тестирование прошло успешно, то можно установить транзисторы на один общий теплоотвод. Для этого используют специальные изоляционные прокладки.

Принципиальная электрическая схема в формате *.lay находится в архивном файле и станет доступна после скачивания:

СКАЧАТЬ АРХИВ

Мощный DC-DC преобразователь

Сегодня рассмотрим очередной DC-DC преобразователь напряжения который позволит заряжать или питать ноутбук от автомобильной бортовой сети 12 вольт.  Схем похожих преобразователей в сети очень много, мы рассмотрим на мой взгляд один из лучших вариантов.  Ещё инверторы такого планы часто применяются для питания мощных светодиодов от пониженного источника поэтому некоторые образцы имеют функцию ограничения тока.

Зачем делать то, что можно купить, ещё и за несколько долларов, такие вопросы задают многие люди…, отвечу просто,  во-первых, собрать своими руками гораздо быстрее, чем ждать пару месяцев посылку из Китая и, во-вторых ничто не сравнится с той радостью, которую приносит работа конструкции которою ты создал собственными руками.  Плюс ко всему наша конструкция будет надёжная.

Давайте рассмотрим схему и принцип её работы.

Это однотактный, повышающий стабилизатор напряжения с защитой от коротких замыканий, в просто народи — Бустер. Принцип работы схож с обратно — ходовым преобразователем, но у последнего дроссель состоит минимум из двух обмоток и между ними имеется гальваническая развязка.

Основой схемы является популярнейший однотактный ШИМ-контроллер из семейства UC38, в данном случае это UC3843.  На вход схемы подаем напряжение, скажем 12 Вольт, а на выходе получаем 19, которые необходимо для зарядки почти любого ноутбука.

Вообще диапазон входных и выходных напряжений для этой схемы довольно широк, вращением подстроечного многооборотного резистора R8 с лёгкостью можно получить иные напряжения на выходе. Я выставил чуть меньше 18, так как данный преобразователь мне нужен для иных целей.

Микросхема генерирует прямоугольные импульсы с частотой около 120-125 килогерц, этот сигнал поступает на затвор ключа и тот срабатывает. Когда открыт транзистор в дросселе накапливается некоторая энергия, после закрытия ключа дроссель отдаёт накопленную энергию, это явление называют самоиндукцией, которая свойственна индуктивным нагрузкам.

Важно заметить, что напряжение самоиндукции может быть в разы, а то и в десятки раз больше напряжения питания, всё зависит от индуктивности конкретного дросселя.  На выходе схемы установлен однополупериодный выпрямитель для выпрямления всплесков самоиндукции в постоянный ток , который накапливается в выходных конденсаторах

Питание нагрузки осуществляется запасенной в конденсаторах энергией, такой инвертор очень экономичен благодаря ШИМ управлению, потребление холостого хода всего 15-20 миллиампер.
Используя осциллограф мы можем увидеть, как меняется скважность импульсов на затворе полевого транзистора в зависимости от выходной нагрузки, чем больше выходная мощность, тем больше длиться рабочий цикл транзистора, то есть в дроссель поступает больше энергии, а следовательно больше и энергия самоиндукции.

Теперь о конструкции…  Микросхема — ШИМ установлена на панельку для без паечного монтажа, если собираетесь использовать такой преобразователь в автомобиле, то советую микросхему запаять непосредственно на плату, так как в машине всегда есть вибрация.

Полевой транзистор… Тут большой выбор, использовать можно ключи с током от 20 ампер напряжением не менее 50 вольт. Я просто воткнул мой любимый IRFZ44, которого с головой хватит.

Кстати о мощности…, В принципе схема может отдать 150 вт без проблем, но естественно для этого нужен более мощный транзистор скажем irf3205 и соответствующий дроссель, в моём варианте схема будет под нагрузкой не более 50 Ватт, хотя с таким раскладом компонентов 100 Ватт снять можно.

Далее по счёту идёт накопительный дроссель, его индуктивность 40 мкГн, ничего не мотал, просто взял один из дросселей выходного фильтра компьютерного блока питания. Диаметр провода 0,9 мм. Количество витков 25. В принципе он особо не критичен, индуктивность может отличаться, размеры кольца и количество витков тоже.

Выходной выпрямитель — это сдвоенный Диод шоттки, подойдут сборки с током от 10 ампер с обратным напряжением не менее 40-45 Вольт.

Схема имеет защиту от коротких замыканий, она построена на базе датчика тока в лице низкоомного резистора подключённого в цепь истока полевого ключа, в моём случае это 2-х ваттный резистор сопротивлением 0,1 Ом.

После окончательной сборки транзистор и выпрямитель устанавливают на общий теплоотвод не забываем и про изоляцию между ними. Печатная плата довольно компактная, монтаж плотный.

Печатную плату в формате lay. можно скачать здесь.

Автор; АКА Касьян.

Варианты: глобально

Преобразователь напряжения 12-220 В для питания нагрузки до 1000 Вт и более в целом можно сделать самостоятельно такими способами (в порядке повышения затрат):

1. Оформить в корпус с теплоотводом готовый блок с Avito, Ebay или AliExpress. Ищется по запросу «inverter 220» или «inverter 12/220»; можно сразу добавить требуемую мощность. Обойдется прим. вдвое дешевле такого же заводского. Электротехнических навыков не нужно, но – см. ниже;
2. Собрать такой же из набора: печатная плата + «россыпь» компонент. Приобретается там же, но к запросу добавляется diy, что значит под самосборку. Цена еще прим. в 1,5 раза ниже. Нужны начальные навыки в радиоэлектронике: умение паять пользоваться мультиметром, знание разводок (распиновок) выводов активных элементов или умение их искать, правил включения в схему полярных компонент (диодов, электролитических конденсаторов) и умение определять, на какой ток какого сечения нужны провода;
3. Приспособить под инвертор компьютерный источник бесперебойного питания (ИБП, UPS). Исправный ИБП б/у без штатной АКБ можно найти за 300-500 руб. Навыков не нужно никаких – к ИБП просто подключается авто АКБ. Но заряжать ее придется отдельно, также см. ниже;
4. Выбрать способ преобразования, схему (см. далее) сообразно своим потребностям и наличию деталей, рассчитать и собрать полностью самостоятельно. Возможно совсем даром, но кроме начальных электронных навыков понадобится умение пользоваться некоторыми специальными измерительными приборами (тоже см. далее) и производить простейшие инженерные расчеты.

Из готового модуля

Способы сборки по пп. 1 и 2 на самом деле не такие уж простые. Корпуса готовых заводских инверторов служат одновременно и теплоотводами для мощных транзисторных ключей внутри. Если брать «полуфабрикат» или «россыпь», то корпуса к ним не будет: при теперешней себестоимости электроники, ручного труда и цветных металлов разница в ценах объясняется как раз отсутствием второго и, возможно, третьего. Т.е., радиатор для мощных ключей придется делать самому или искать готовый алюминиевый. Его толщина в месте установки ключей должна быть от 4 мм, а площади на каждый ключ должно приходиться от 50 кв. см. на каждый кВт отдаваемой мощности; с обдувом от компьютерного вентилятора-кулера на 12 В 110-130 мА – от 30 кв. см*кВт*ключ.

Готовые модули инверторов напряжения 12/220 В

Напр., в наборе (модуле) 2 ключа (их видно, они торчат из платы, см. слева на рис.); модули с ключами на радиаторе (справа на рис.) стоят дороже и рассчитаны на определенную, как правило, не очень большую мощность. Кулера нет, мощность нужна 1,5 кВт. Значит, нужен радиатор от 150 кв. см. Кроме него еще установочные комплекты для ключей: изолирующие теплопроводящие прокладки и фурнитура под крепежные винты – изолирующие чашечки и шайбы. Если модуль с теплозащитой (между ключами будет торчать еще какая-то фитюлька — термодатчик), то немного термопасты для приклеивания его к радиатору. Провода – само собой, см. далее.

Из ИБП (UPS)

Инвертор 12В DC/220 В AC 50 Гц, к которому можно подключать любые приборы в пределах допустимой мощности, делается из компьютерного ИБП совсем просто: штатные провода к «своей» АКБ заменяются длинными с зажимами под клеммы авто АКБ. Сечение проводов рассчитывается исходя из допустимой плотности тока 20-25 А/кв. мм, см. также далее. Но вот из-за нештатной батареи могут возникнуть проблемы – с нею же, а она дороже и нужнее преобразователя.

В ИБП применяются тоже свинцово-кислотные АКБ. Это на сегодня единственно широко доступный вторичный химический источник электропитания, способный регулярно отдавать большие токи (экстратоки), не «убиваясь» полностью за 10-15 циклов заряд-разряд. В авиации используются серебряно-цинковые АКБ, которые еще мощнее, но они чудовищно дороги, в широкий оборот не выпускаются, а их ресурс по бытовым меркам ничтожен – ок. 150 циклов.

Разряд кислотных АКБ четко отслеживается по напряжению на банку, и контроллер ИБП не даст «чужой» батарее разрядиться сверх меры. Но в штатных АКБ ИБП электролит гелевый, а в автоаккумуляторах жидкий. Режимы заряда в том и другом случае существенно отличаются: сквозь гель нельзя пропускать такие токи, как сквозь жидкость, а в жидком электролите при слишком малом токе заряда подвижность ионов будем мала и они не все вернутся на свои места в электродах. В результате ИБП будет хронически недозаряжать авто АКБ, она скоро засульфатируется и придет в полную негодность. Поэтому в комплект к инвертору на ИБП нужно зарядное устройство для аккумуляторов. Сделать его своими руками можно, но это уже другая тема.
