Делаем отопление бани своими руками: обзор водяного и газового теплоснабжения

Как сделать котел в баню из металлической трубы

Проще всего изготовить котел в баню своими руками из железной трубы. Такой агрегат можно расположить как горизонтально, так и вертикально – и первый, и второй способ имеют свои преимущества и недостатки.

Чтобы сделать такой котел для бани своими руками, вам понадобятся следующие инструменты и материалы:

  1. Болгарка с дисками по металлу.
  2. Бензиновый или дизельный генератор.
  3. Сварочный аппарат.
  4. Отрезок трубы длиной порядка 100 см и диаметром около 80 см или бочка емкостью 200 л с толстыми стенками.
  5. Металлический круг толщиной от 50 мм для дна трубы.
  6. Отрезки арматуры длиной 30 мм и диаметром 14 мм.
  7. Круг металла толщиной до 50 мм для колосника.
  8. Круг металла толщиной 5-10 мм для крышки котла.
  9. Лист металла для короба и перегородки.
  10. Бак из оцинкованной стали для воды (подойдет и нержавеющий).
  11. Дверца для топки.
  12. Отрезок трубы для дымохода.

Схема котла в маленькой семейной бане.

Трубу необходимо положить и заглушить с одного края. С другой стороны монтируется дверка. Полученная в результате конструкция является топкой, в которую в дальнейшем можно будет вварить колено для воды. Сверху устанавливается металлический бак. Каждая новая порция воды в процессе нагревания в колене, будет поступать в данный бак, а холодная – перейдет на место ранее подогретой жидкости. Процесс нагревания будет достаточно равномерным.

Сбоку трубы устанавливается каменка – самая обыкновенная полка с камнями. Разобраться, из каких элементов состоит данный самодельный котел, поможет.

Если вы установите эту трубу на заглушенную сторону и вварите в ее середину еще одну заглушку, то верх послужит баком для воды, а низ будет выполнять функции топки. Каменку можно приварить сбоку.

Для бака подойдет и тонкостенная бочка, в то время как низ можно изготавливать исключительно из трубы с толстыми стенками. Чем толще будут стенки, тем больше будет срок службы такого котла для бани.

Схема устройства твердотопливного котла.

Между баком и топкой можно устроить каменку, вырезав для нее дополнительную дверцу и вварив внутрь чугунные колосники. Труба от подобного котла устанавливается строго по центру конструкции, а сама бочка – надевается уже на нее. Место соединения обваривается до абсолютной герметичности. Желательно сделать заслонку для трубы, которая обычно закрывается после прогорания дров. Из котла необходимо выпустить металлическую трубу, а надеть на нее можно и асбестовую. Такой вариант – с металлическим низом и асбестовым верхом – наиболее безопасный. Верхняя труба должна свободно надеваться на нижнюю, т.к. данные материалы имеют разные коэффициенты температурного расширения.

Такие котлы для бани своими руками – замечательная временная альтернатива готовому фабричному изделию, которое можно приобрести через несколько лет – тогда, когда на это будут деньги.

Как работает газовая печь?

Принцип работы оборудования схож с классической дровяной печью. Различие заключается только в типе топлива. Вместо отделения для дров в газовых котлах находится горелка. Газ смешивается с кислородом и дает тепло.

В некоторых моделях горелки совмещены с топливником для дров. Особенность конструкции:

  • газовая горелка в корпусе;
  • источник топлива;
  • в верхней части поддон для камней;
  • устройство для отвода продуктов сгорания;
  • термостат и предохранитель;
  • герметичная камера с переработанным топливом.

Во время эксплуатации такого котла нет необходимости подкладывать дрова и следить за температурой. Благодаря системе автоматического управления можно не отвлекаться от банных процедур.

Электричество – экологически чистый ресурс для обогрева

Использовать электрический котел для бани очень выгодно, поскольку ему присущи следующие положительные качества:

  • экологическая чистота топлива (электрической энергии);
  • простота установки и эксплуатации (достаточно иметь минимальный набор навыков по электромонтажу);
  • отсутствует необходимость в установке дымохода;
  • электрическая сеть доступна практически во всех регионах;
  • неограниченность ресурса (электрической энергии), за счет которого осуществляется нагрев теплоносителя (воды).

Однако стоит понимать, что электрические котлы для бани значительно увеличат объемы расходуемой электроэнергии и повысят данную статью расходов в семейном бюджете владельца бани

Также важно, чтобы подача электричества была стабильной, поскольку частые аварийные отключения могут привести к неполадкам или даже крупным поломкам оборудования

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

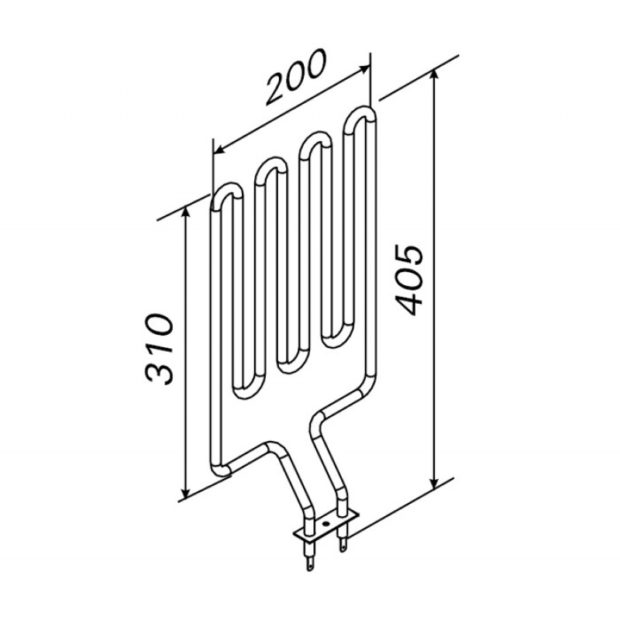

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Несколько практических советов

Для исключения непродуктивных потерь тепловой энергии нужно изолировать котел. Обмотайте его фольгированной рулонной минеральной ватой, не оставляйте пропусков. Толщина ваты должна быть не менее 10 см.

Для расчетов мощности котла нет надобности пользоваться сложными формулами. Практика показывает, что для обогрева одного квадратного метра помещения в южных районах достаточно 100÷120 Вт, в северных районах понадобится примерно 150÷200 Вт. Исходя из этих данных подбирайте мощность тэнов.

Циркуляционные насосы на корпусе имеют маркировку с указанием диаметра присоединительной резьбы, максимальной высоты подъема, мощности, допустимой монтажной длины трубопроводов и каналов отопительных батарей

Подходите к выбору конкретной марки насоса внимательно, обращайте внимание на все его показатели и технические характеристики. Приобретайте насосы с запасом, не допускайте их работы на предельных значениях

Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза.

Циркуляционный насос

Если вы планируете установить в твердотопливный котел теплообменник, то ни в коем случае не увеличивайте время сгорания топлива. Теплоотдача топлива за единицу времени может настолько уменьшиться, что температура нагрева теплоносителей будет недостаточной для обогрева помещений. Каждый может сделать котел и радиатор по собственным чертежам, заранее определить оптимальные параметры горения невозможно, придется идти опытным путем. Для того чтобы не возникало проблем уже во время эксплуатации котла для бани, делайте все элементы отопления с запасом по мощности.

Самодельный теплообменник

Теплообменник, изготовленный из чугунного радиатора

Существующие виды котлов для бани

Прежде чем начать работы по установке оборудования, необходимо ознакомиться с информацией об основных разновидностях отопительных котлов. Также будет представлена информация о том, как создать самодельный котел для бани, работающий на твердом топливе.

Производя самостоятельный выбор котла, который будет эффективно выполнять соответствующие ему функции, нужно ориентироваться на виды топлива, используемого для нагревания, и стоимость оборудования. Например, если на земельном участке, где расположена баня, имеется доступ к газовой трубе, то соответствующий котел подойдет идеально. Однако монтаж газового оборудования самостоятельно производить не рекомендуется, поскольку любая ошибка может повлечь за собой ужасные последствия.

Комбинации

Рассмотрим несколько удачных комбинаций котлов, которые можно применить для бани и изготовить своими руками:

Пеллетный и электрический. Недостаток такого решения – стоимость оборудования. Поэтому нужны довольно большие первоначальные затраты. При этом потребуется выделить довольно много места для размещения устройств. Однако есть и плюсы такого решения: доступная стоимость пеллетного топлива, возможность автоматизации процесса, снижение затрат за счет включения электрического котла только в ночное время, если установлен двухтарифный счетчик.

Газовый и электрический котел. Это технологичное решение, которое позволит полностью автоматизировать процесс, не возиться с твердым или жидким топливом, при этом всегда быть обеспеченным теплом. Ведь при отключении электричества подача газа вряд ли будет прекращена и наоборот.

Электро-газовый котел

Угольный и электрокотел. В определенных условиях такое сочетание может быть и выгодным, и удобным. Конечно, нужно иметь возможность выгодно закупать уголь.

Типы банных отопителей

В зависимости от типа используемого топлива оборудование делится на несколько видов.

Газовое

Теплоноситель разогревается при сгорании газовой смеси. Приборы компактны, экономичны. Не требуется частая чистка, просты в обслуживании. Работают на магистральном газе, тогда требуется подводка, или на сжиженном. Последний вариант самый дорогой. Однако газ считается потенциально опасным веществом, поэтому приборы должны быть сертифицированы и установлены только специалистами. Самодельные вариации могут быть очень опасны.

Электрическое

Самый экологичный вариант. Разогрев производится за счет преобразования электрической энергии в тепловую. При этом горения не происходит, поэтому вентиляция и дымоотведение не нужны. Оборудование компактное, простое в установке. Самостоятельно его изготовить сложно. Из недостатков надо отметить необходимость бесперебойной подачи электроэнергии и достаточно высокую цену, которая постоянно повышается.

Твердотопливное

Работает на разных видах твердого топлива: уголь, торф, дрова, брикеты, т.п. Есть разновидности «длительного горения». Стандартный твердотопливник быстро разогревается, хорошо удерживает тепло. Основной недостаток — необходимость постоянно загружать новые партии топлива. Также приходится его регулярно чистить, освобождая от золы. Мы рассмотрим инструкцию по изготовлению этого типа котла.

Instagram dom56ru

Instagram dom56ru

Советы профессионалов

Постараемся дать несколько практических советов по выбору конкретной марки отопительного котла.

  1. Не всегда высокая стоимость котла соответствует столь же высокому качеству. Более того, чем больше котел имеет различных дополнительных устройств, тем менее он надежен. Это закон механики, нужно его соблюдать.

    И еще. Выход из строя одного устройства может нарушить работоспособность всего котла, на ремонт понадобится много времени и финансовых средств. Вывод. Не гонитесь за ценой, внимательно изучайте эксплуатационные характеристики агрегата.

  2. Перед покупкой определитесь, какую именно парную вы желаете иметь. Финскую с сухим и очень горячим воздухом, русскую с большой влажностью и невысокой температурой или что-то среднее. Точно зная свои предпочтения, можно выбирать котел в зависимости от максимальной температуры нагрева воздуха, величины каменки и места ее расположения.

  3. Как долго будет использоваться парная. Этот показатель играет важную роль во время выбора теплоемкости конструкций котла, способа горения дров, линейных размеров топки и т. д. Если вся банная процедура будет продолжаться примерно один час – можно приобрести более дешевый и маломощный котел. Если у вас моется много друзей и это отнимает достаточное количество времени – приобретайте солидные котлы с большим запасом мощности.

  4. Сколько помещений должен отапливать котел. Только парную, парную и душевую или все дополнительные помещения большой бани? Для обогрева одной парной нужен самый простой тип котла, для одновременного отопления дополнительных помещений понадобится агрегат с возможностью монтажа отопительной системы.

Настоятельно рекомендуем продумать все вопросы с котлами еще на стадии создания проекта бани, привлечь к этому грамотных профессиональных специалистов или строителей с большим практическим опытом выполнения подобных работ.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

  • Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
  • Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
  • Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
  • Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
  • Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
  • Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
  • Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

  • Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
  • Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
  • Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Рекомендации по выбору котла для бани

Выбор банного котла зависит от размеров бани и ее планировки. Необходимо учесть, какой вид топлива будет применяться. Габариты конструкции и особенности каменки также имеют значение

Так как банный котел постоянно будет использоваться при повышенной влажности и перепадах температур, то необходимо обратить внимание на материал, из которого он изготовлен. Если стенки котла будут тонкими, менее 8 мм, то такой агрегат прослужит недолго. Чтобы в парилке поддерживалась высокая температура, нужно правильно рассчитать мощность котла

Чтобы в парилке поддерживалась высокая температура, нужно правильно рассчитать мощность котла.

А обогрев 1 м3 объема парной потребуется 1 КВт мощности котла. Если объем парилки равен 13 м3, то 13 КВт – «идеальная» расчетная мощность.

Виды и разновидности

Прежде всего, нужно отметить, что существуют агрегаты, предназначенные исключительно для отделения парной, а также те, которые используются для отопления строения бани. В данном случае, если речь идет о банном комплексе с множеством различных помещений (моечная, предбанник, процедурный кабинет, комната отдыха и т.п.) без дополнительного отопительного котла обойтись просто невозможно.

Как правило, такие агрегаты размещают в отдельном помещении, а непосредственно в парилке устанавливают печь-каменку, которая может иметь вид отопительного котла. Применительно к небольшим баням семейного типа рационально использовать что-то одно: котел для бани либо печь-каменку. Одного агрегата будет вполне достаточно для того, чтобы отопить помещение и нагреть воду до состояния пара.

Современные отопительные котлы различаются в зависимости от типа используемого топлива:

  • жидкотопливные (используется печное дистиллированное топливо, керосин, мазут);
  • твердотопливные (каменный или бурый уголь, торф, дрова, сланец);
  • работающие на газообразном топливе (природный или сжиженный газ);
  • электрические.

Относительно материалов для изготовления котлов для бани следует отметить, что в парилке как правило, не размещают монолитные чугунные экземпляры, отдавая предпочтение следующим видам:

  • котел из металла, обложенный кирпичом;
  • кирпичная печь.

Бесспорно, настоящая русская баня всегда славилась массивной кирпичной печью, изготавливаемой вручную. Однако, с появлением новейших технологий, современные производители предлагают ее заменить на компактную металлическую каменку. Вот только стоимость такого практичного и удобного во всех отношениях экземпляра не всем по карману. Но, как говориться, выход есть всегда, — сконструировать котел вполне возможно самостоятельно.

Устройство металлического котла для бани с баком для воды

Котел или печь: что больше подходит для бани?

Для начала следует сделать небольшое отступление и разъяснить, почему именно котел, а не печь, и чем, собственно говоря, они отличаются. Действительно, принципиального отличия между котлом и печью нет — с точки зрения выполняемых функций они оба служат для сгорания топлива, отопления помещения всей бани (особенно парилки) и иногда — для нагрева воды. Но сточки зрения технологии постройки, печь — это конструкция, сделанная из кирпича по особым правилам печного искусства, котел же — специально приспособленный бак из металла. Очевидна и разница в цене вопроса, поскольку для возведения печи, кроме недешевых стройматериалов, необходимо еще и нанять профессионального каменщика, чья работа стоит недешево. Да и места для печи необходимо побольше, что критично для небольших бань. С котлом все намного проще — можно его купить или же сделать своими руками.

Виды печей

Самостоятельный монтаж печи в бане требует хорошей подготовки. Прежде чем решиться на приобретение дорогого оборудования, домовладельцы прикидывают все плюсы и минусы. На рынке много разных видов металлических печных устройств. Вот лишь некоторые, которые можно использовать в качестве банной печки:

  • с топкой, выходящей в парную;
  • с топкой, которая выходит в предбанник;
  • с топкой, загружаемой с улицы;
  • с вертикальной или горизонтальной загрузкой;

Многообразие выбора поможет подобрать печь в баню подходящую именно вам

  • с ёмкостью для камней или без неё;
  • с баком под воду или без него;
  • круглые;
  • призматические;
  • многоуровневые;
  • с выводом дымохода через стену или через потолок.

Кроме металлических печей существует вариант установки кирпичной. Домовладелец, столкнувшийся с таким большим выбором, может быть озадачен

Обычно в первую очередь обращают внимание на следующие характеристики:

  • размер агрегата;
  • то, какое топливо он потребляет;
  • КПД — на сколько долго хватает одной топки;
  • быстроту нагрева и остывания.

Из данного видео узнаем типичные ошибки при установке печей и дымоходов в бане:

Следует учитывать, что железный вариант легко совмещается с кирпичным. Очень часто монтаж банной печи завершают, обложив её керамическим кирпичом.Читать так же: как обложить кирпичом железную печь в бане.
