? эксплуатационные характеристики домов из сип-панелей: то, о чём вы могли и не знать

Кровельная конструкция для дома из СИП-панелей

Установка крыши начинается с закрепления несущих элементов, мауэрлатов, прогонов и конька, опирающихся на несущие стены (в случае бескаркасного способа сборки) или на стойки сооружения. Прогоны фиксируются в месте контакта с основанием двумя саморезами 8х280 мм.

Далее устанавливается стропильная система. Каждое стропило в месте соприкосновения с прогонами фиксируется саморезами 8х280 мм. Установка стропил начинается от одного из фронтонов. В случае, если крыша имеет сложную многоскатную конструкцию, то монтаж начинается с ендов. Ниже показана структурная схема размещения несущих элементов кровельной системы.

Что такое СИП панели

Сип панель представляет собой пирог из двух плит OSB (ориентированно – стружечных плит) толщиной 9-12 мм, между которыми находится толстый слой пенополистирола. Между собой элементы склеиваются полиуретановым клеем под давлением порядка двадцати тонн. Такой способ формовки делает панели не только «теплыми», но и очень прочными, что позволяет использовать их не только в качестве стен, но и как элементы пола и крыши. Сама аббревиатура СИП обозначает термин Структурно Изолированная Плита, что само по себе говорит о ее строении.

Размеры сип панелей по толщине начинаются от 68 и заканчиваются 244 мм и выбираются в зависимости от типа постройки и климата местности. Для наружных стен дома, как правило, выбирают панель толщиной 174 мм. Габаритные размеры таких панелей составляют 250 (280) см по высоте и 125 см по ширине. Но, как правило, завод-изготовитель может изготовить панель по размерам, необходимым заказчику.

Плотность sip панелей невысокая, это значит, что справиться с их монтажом по силам двум людям без использования специальной техники. Соединение панелей осуществляется при помощи бруса толщиной 80мм (либо сдвоенного бруса толщиной 2х40), который вкладывают в специально выбранные пазы сип панелей и крепят к ним саморезами. Ширина бруса должна равняться ширине выборки в панели. Так, при помощи вставок, происходит соединение всех панелей между собой.

Необходимое для производства оборудование

Чтобы наладить выпуск продукции, потребуется специальное оборудование для производства СИП панелей. Даже если вы организовываете домашний бизнес, без оснащения не обойтись, поскольку технология сопряжена с некоторыми трудностями, в частности – сжатыми временными рамками. Клей необходимо наносить на плиты в течение не более 5 мин. В противном случае, он полимеризуется, и смыть его с листов будет попросту невозможно. Не забывайте и про то, что плиты после нанесения клеящего состава необходимо сильно сжать (с силой до 25 т). Проделать это вручную нельзя в принципе. Поэтому в цехе должна быть непременно установлена линия для производства СИП панелей.В ее состав входят следующие единицы оборудования:

1. Стол для автоматической резки блоков. Лучше, если он будет снабжен функцией вертикальной резки, чтобы имелась возможность раскроить материал нужной геометрии по длине, ширине и толщине. Цена – от 150000 руб.
2. Пульверизатор для нанесения клеящего состава. Время нанесения клея хорошим пульверизатором составляет не более 2 мин. Это ручное оборудование. Цена – от 5000 руб.
3. Станок для нанесения клея. Чтобы упростить и ускорить процесс, лучше потратиться и приобрести автоматизированное, а не ручное оборудование. Цена – от 200000 руб.
4. Пресс для склеивания поверхностей. Время выдержки изделий зависит от модели оборудования. Цена – от 80000 руб.

Как показывает практика, на показатели производительности линии оказывает прямое влияние выбранные клей, поскольку стадия склеивания блоков по времени самая продолжительная. Получается, что, чем хуже клей сцепляет поверхности, тем дольше будет проходить прессование панелей. Если выбрать качественный клей европейского производства, то за 8-ми часовую смену вы сможете изготавливать до 100 м2 готовых изделий.
Итоговая цена оборудования для производства СИП панелей будет зависеть от планируемых объемов выпуска, степени автоматизации линии и страны-изготовителя аппаратов. Вся линия с основным и вспомогательным оснащением нормальной мощности обойдется вам минимум в 1200000 руб. Больших трат можно избежать, отказавшись от приобретения автоматического станка для нанесения клея. Тогда эта операция будет осуществляться рабочими вручную. Для минимизации расходов, вы можете также купить оборудование для производства СИП панелей из Китая. Азиатские поставщики предлагают к покупке неплохие аппараты по приемлемой для начинающих бизнесменов цене.
Но можно ли обойтись минимальными средствами и организовать домашний бизнес? В данном случае, вы вряд ли составите конкуренцию полноценным предприятиям, но работать, выполняя небольшие заказы частников, вам, определенно, будет под силу.Оборудование для производства СИП панелей своими руками в домашних условиях, которое необходимо приобрести:

• большой стол,
• устройство для резки (пила или электролобзик),
• пульверизатор для клея,
• вакуумный насос.

Как видите, затраты минимальны (порядка 40000 руб.). Наверняка, у многих мастеров все необходимое найдется в гараже. Дорогостоящий пресс для склеивания поверхностей заменит обыкновенный вакуумный насос (цена – до 15000 руб.). Все достаточно просто – панели накрываются брезентом, края которого нужно прочно закрепить снизу. А затем с использованием шлангов из-под брезента выкачивается воздух. Вот вам и вакуумное прессование.
Конечно, производство СИП панелей своими руками – процесс долгий, не сравнимый с автоматизированным. Но и такая сфера деятельности сейчас вполне имеет место быть.

Фундамент для дома из SIP панелей

Армирование фундамента

Фундамент — это, прежде всего, основа здания. Он передаёт всю нагрузку здания на подстилающие пласты почвы. Помимо прочности самого фундамента, нужно учесть:

• общую площадь опоры на почву;
• опорную возможность самой почвы;
• уровни подземных вод.

Самой распространённой ошибкой при заливке фундамент специалисты считают чрезмерное обилие в нём бетона и металла.

Самыми популярными видами фундамента являются:

• свайный (свайно-ленточный);
• столбчатый (столбчато-ленточный);
• монолитные плиты мелкого заглубления;
• ленточное заглубление;
• ленточное заглубление с цоколем.

Но, стоит отметить, что среди этого многообразия, для каркасных панельных домов лучшим вариантом будет мелкое заглубление.

Строительство стен

Для начала создают угловую конструкцию, к которой крепятся последующие панели. Пазы между внешними элементами и сердечниками из полистирола заливаются монтажной пеной, после чего все элементы – сип-плиты, лаги и брус скрепляются специальными шурупами. Торцы закрываются брусом, нижний край панелей наглухо прикрепляются к соединительному цоколю.

Вырезы под двери производятся только после глухого сцепления всех внешних стен. В дверных проемах выполняется глухая обвязка. В процессе возведения стен необходимо периодически проверять уровнем их вертикальность. Если дом имеет два этажа, то монтаж последующих панелей выполняется аналогично после настила пола второго этажа и чердака.

Что такое услуга «под ключ»

Все указанные цены подразумевают услугу «под ключ». То есть с момента покупки понравившегося проекта и вплоть до самого заселения в готовую постройку. В работу строительной компании входят такие услуги:

• постройка фундамента (зачастую используют свайно-винтовой тип);
• строительство дома – обвязка, сборка каркаса, создание цокольного перекрытия, возведение стен и перегородок, межэтажные и чердачное (или мансардное) перекрытия, крыша);
• все расходные материалы;
• обустройство кровли – стропильная система, обрешетка, контробрешетка, финишное покрытие;
• установка окон и дверей;
• создание террасы или крыльца, если таковые предусматривает проект дома;
• финальная отделка фасада.

Возведение стен из SIP-панелей

Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

Отделка

После того, как у дома появится крыша, самое время подумать о внутренней и внешней отделке, приданию строению индивидуальности и привлекательности. Своими руками можно не только строить, но и штукатурить, клеить обои, прикреплять декоративные элементы типа лепнины, деревянных резных наличников и других элементов.

Внешнюю поверхность сип-панелей можно отделать декоративным кирпичом, сайдингом, клинкером, сплошным массивом или декоративными элементами из натурального или искусственного камня. Любители незамысловатости и естественности часто оставляют неповторимый рисунок сип-панели с поверхностью из деревянных волокон, просто защищая ее от внешнего воздействия нескольким слоями лака. Все зависит от фантазии и предпочтений владельца.

Внутренняя отделка практически полностью идентична отделке кирпичного или панельного дома, за малым исключением, — штробить стены нельзя! В качестве элементов внутренней отделки наиболее популярны конструкции из гипсокартона, окраска, обои, декоративные штукатурка и вагонка.

Причина актуальности плит

Описываемые изделия отличаются особенной конструкцией, в частности, это пенополистироловое основание, с двух сторон покрытое ориентированно-стружечными плитами (ОСП). Для надежного скрепления всех слоев используется полиуретановый клей однокомпонентного типа. Плиты собираются по специальной методике, между собой они закрепляются посредством замковой системы «шип-паз».

Данные плиты имеют массу плюсов

Здания, которые выстраиваются из таких материалов, имеют ряд преимуществ. Главное — это их малый удельный вес, благодаря чему значительно снижается нагрузка, оказываемая на грунтовую основу, а также требования, предъявляемые к фундаменту. Неоспоримый плюс жилых объектов, возведенных по описываемой технологии, заключается в их долговечности (эксплуатационный срок в несколько десятков лет) и надежности. Нагрузки, выдерживаемые многослойными панелями:

• в поперечном направлении — до 2 т;
• в продольном направлении — до 10 т.

Более того, постройки из СИП-полотен выстраиваются за более короткое время в сравнении с кирпичными и блочными аналогами. Полностью завершенный дом получается за 3-5 месяцев

Успех таких строений заключается в их высоких теплоизоляционных и звукоизоляционных свойствах, абсолютной экологичности и безопасности, что также является немаловажной составляющей успеха современной строительной технологии

В этом видео вы узнаете о SIP панелях:

Перечень материалов

Дом прослужит много лет и не создаст проблем в обслуживании, если он выстроен правильно и из качественных, надежных материалов. Производство сэндвич-панелей требует подготовки следующих приспособлений:

• предварительно подсчитанное количество ориентированно-стружечных плит;
• деревянные брусья;
• надежный теплоизолятор, например, пенополистирол;
• специальный клеящий состав из полиуретана.

Что касается подготовленных специальным способом плит, они изготавливаются посредством прессования с последующей обработкой смолами и воздействием высоких температур из деревянной стружки. Длина последней равняется 1,5 см, ширина — 0,6 мм, при этом толщина готовой панели составляет 10-12 мм. Стандартная процедура предполагает укладку трех слоев щепы перпендикулярно друг другу. Готовый к использованию материал без особых усилий распиливается, просверливается, соединяется специальными крепежными приспособлениями.

Из клеевых наполнителей рекомендуются следующие составы:

• Macroplast 7228;
• Macroplast UR 7228;
• ТОП-УР 15;
• Клейберит 502.8.

Такие вещества обладают высокими показателями влагостойкости, температурный диапазон применения варьируется от -40 до +50 градусов. Более того, клеевые составы соответствуют по длительности эксплуатации изготавливаемым плитам, полностью экологичны и безопасны для здоровья человека.

Необходимые инструменты

В качестве рабочей поверхности используется ровный стол, размеры которого превышают параметры производимых листов OSB. Клей равномерно наносится с помощью строительного распылителя, который заменяется самодельным приспособлением из небольшой емкости и резинового зубчатого шпателя. В процессе работы понадобится специальный станок для опрессовки панелей. Его оптимальной заменой станет обычный пресс, вакуумный мощный насос, который при незначительных усилиях обеспечивает необходимый результат. Из дополнительных инструментов понадобится терморезак, термонож.

Как своими руками произвести монтаж панелей?

Несмотря на то, что процедура строительства каркасного дома проста и быстра, чтобы построить его, Вам понадобится множество вспомогательных инструментов, материалов отделки и крепёжных элементов.

Тщательный расчёт производится специально для того, чтобы выяснить, сколько материала будет затрачено на постройку. В этом расчёте должны быть учтены все расположения дверных и оконных проёмов, их ширина и высота, а также толщина всех внешних и внутренних стенок дома и места укладки коммуникационных сетей.

Панельные дачные дома – технология монтажа

Монтаж панельных домов своими руками производится следующим образом:

• на имеющееся основание фундамента ложится гидроизоляция (например, рубероид) и пропитанный антисептическим веществом обвязочный брус;
• на обвязочный брус, при помощи шурупов крепятся стартовые доски;
• стандартная ширина сип-панелей: 125, 250 и 280 см. Они крепятся друг к другу при помощи специальных пазов, в которые вставляются шпонки из дерева. Крепление должно происходить беспросветно, герметично, с дальнейшей задувкой монтажной пены, дабы будущая постройка не пропускала холод;
• если дом стоит на мелкозаглублённом основании, стартовые доски крепятся к композитным панелям, а не обвязке.

Крепление

Стойки каркасного дома могут выполняться из самых разнообразных материалов, поэтому для закрепления панелей необходимо использовать фиксирующие детали, исходя из типа опорных конструкций и их толщины. Изготовитель рекомендует закреплять панели при помощи саморезов различной длины. Такие детали имеют специальные шайбы с резиновой прокладкой, которая позволяет изолировать место стыкования элемента, защищает металл от коррозии.

Если для завинчивания саморезов используется шуруповёрт, то пользователь должен отрегулировать момент затяжки (если марка модели электроприбора имеет подобные функции). Таким образом, можно предотвратить деформацию поверхности изделия и возможный выход из строя резиновой шайбы. Саморез должен проникать под прямым углом в каркас и сильно прижимать панель

При расчёте количества шурупов берутся во внимание ветровые нагрузки в конкретной местности и длина панели

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Порядок сборки

Сип-панели отличаются легкостью, поэтому при монтаже панелей не потребуется помощь тяжелой строительной техники.

	В первую очередь приступают к монтажу фундамента. Для домов из СИП панелей оптимально подходит винтовой фундамент. Но окончательное решение о типе фундамента принимают в зависимости от особенностей грунта, местности, причем разводку коммуникаций (водоснабжения, электричества, отопления) необходимо сделать еще до заливки фундамента, заложив конструктивные элементы. Закончив строительство фундамента, необходимо сделать обвязку из деревянного опорного бруса. Проверив все параметры уровнем, выставив углы, в бетонной поверхности фундамента делают отверстия перфоратором и закрепляют брус анкерами 12 мм на расстоянии от соседних креплений 1-2 м. На каждый брус должно приходиться не менее 3 крепежных элементов. Если делают ростверк из деревянного бруса, необходимо стянуть его конструктивные элементы шпильками М10 на расстоянии 30 см от каждой сваи.
	При этом могут образоваться неровности, которые устраняются с помощью рубанка.
	На сваи, под ростверк, необходимо подложить куски рубероида. Затем ростверк прикрепляют к сваям с помощью шпилек М10.
	Под гайки и шайбы делают углубления.

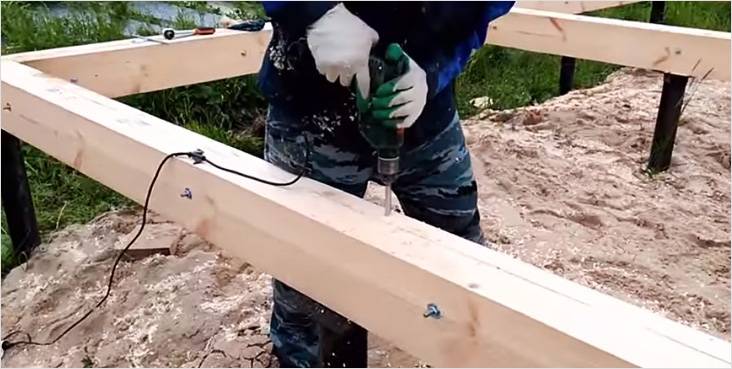

	После монтажа брус обрабатывают отработкой или битумной мастикой. Затем, чтобы защитить деревянные элементы от повреждений, тем же веществом обрабатывают нижнюю часть панелей перекрытия.
	Сборка дома начинается с укладки первого перекрытия – первую панель кладут на обвязочный брус и прихватывают саморезами к обвязочному брусу.
	Торец панели смачивают водой, запенивают.
	Устанавливают соединительный брус (лагу).
	Закрепляют его саморезами.
	Внешние торцы панелей после сборки первого перекрытия смачивают водой, запенивают и устанавливают доску – закрепляют саморезами.
	Перед установкой стеновых панелей необходимо закрепить закладную доску. Ее обрабатывают пеной и устанавливают по периметру перекрытия.
	Закрепляют ее саморезами 280 мм.

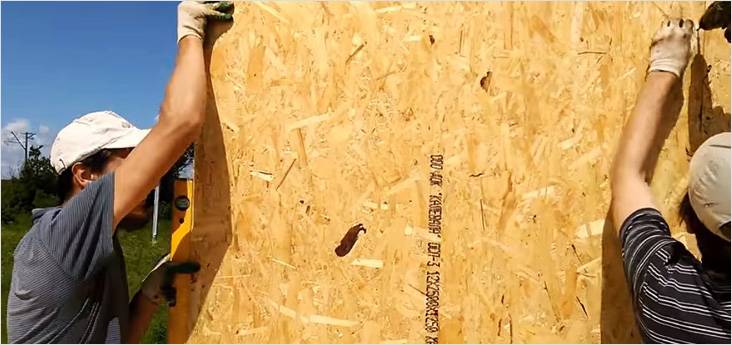

	Потом монтируют первую стеновую панель. С двух сторон панель закрепляют саморезами к закладной доске.
	Вертикальность монтажа должна быть выверена по уровню. Перед монтажом второй стеновой панели необходимо закрепить соединительный брус. Стыки обязательно пропенивают. Саму панель крепят к брусу саморезами.
	Угловые панели стягивают между собой саморезами Spax 240 мм либо «глухарями» с шагом 15 см. Аналогичным образом устанавливают межкомнатные перегородки.
	После сборки межкомнатных перегородок приступают к монтажу перекрытия – устанавливают балки, создавая временное крепление саморезами. В лестничном пролете устанавливают опору бруса.
	На балки укладывают листы ОСП и закрепляют, согласно инструкции.
	Дальнейшую сборку дома производят аналогично первому этажу.
	Торцы стен, примыкающих к фронтонам, должны быть спилены под углом. Затем устанавливают балки на фронтоны. Балки также должны быть спилены, согласно уклону крыши.
	Устанавливают коньковый брус.
	Выпиливают его под необходимым углом.
	Торцы фронтонов перед укладкой панелей покрывают уплотнительным материалом.
	После возведения стен и установки балок переходят к монтажу крыши. Это делают по чертежам, учитывая маркировку на панелях. Если вынос крыши небольшой, то сначала на фронтон укладывают первую панель длиной чуть более ширины одного ската крыши, вторую располагают так, что она опирается длинной стороной на фронтон, а короткой на первую панель. Если предусмотрен значительный вынос крыши, то крайний ряд составляют из небольших панелей, между которыми вставляют дополнительные брусья, причем угловая панель должна состоять из двух треугольников, чтобы вставить брус по диагонали.
	Между собой панели скрепляют с помощью соединительного бруса, а торцы закрывают доской. На коньке панели скрепляют друг с другом.

Таким образом собирают дома из СИП панелей. Вся работа (в зависимости от размеров дома) проводится в считанные дни.

Основные этапы строительства дома из СИП-панелей

Если запланировано строительство на земле, где раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями хозяев, и с нормами размещения относительно земельных границ. Если же рядом проходит трубопровод, оборудованы канализационные стоки, надо позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Делается разметка под фундамент.

Строительство фундамента

Легкий вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие здания из СИП-панелей можно ставить на следующие типы фундаментов:

• ленточный;
• свайно-винтовой;
• плитный.

Разумеется, можно оборудовать цокольный этаж.

Здесь решено было строить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, выполнили небольшое заглубление под фундамент. Когда сделаны углубления в соответствии с проектной документацией, обустраивают опалубку и заливают бетонным раствором.

На ленточный фундамент устанавливаются шлакоблоки, которые армируются и заливаются бетоном.

В данной ситуации использовано 988 блоков. Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно использовать просто бетон для заливки цоколя.

Обустройство нижнего уровня

Считается, что СИП-панели очень прочны. Без труда можно найти видео, где грузовик едет по такой панели, и она совершенно не деформируется. Поэтому пол в доме делают именно из этого материала. Только сначала на фундамент укладывают гидроизоляцию. На нее кладут первую панель, совмещая с углом фундамента. Места стыковки панелей заливают пеной. Туда же устанавливают соединительную шпонку. Вторую панель присоединяют вплотную к первой. Соединительные шпонки, к которым прикручены сами панели, придадут жесткость все конструкции.

При укладке панелей надо проверять уровень. Если будут отклонения, их надо устранять. Торцевая часть уложенных панелей закрывается досками обвязки, при их креплении используют пену. В итоге внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Заранее подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и канализационная система.

Эти работы надо провести до укладки чистового пола.

Обустройство внутренних перегородок

Обычно внутренние перегородки ставят одновременно с сооружением несущих стен.

Но если идут задержки с поставкой панелей, можно сначала установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Установка СИП-панелей

Основной этап строительство дома из СИП-панелей своими руками – это монтаж самих панелей.

Крепить данный материал надо без зазоров и пустот. Чем более герметичным будет соединение, тем комфортнее будет жить в доме. Стыки надо заполнить монтажной пеной. Крепеж проводят саморезами. К направляющему брусу на фундаменте панель лучше закрепить анкерными болтами, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковочных швов должно быть минимальным. Поэтому оптимальный вариант – строительство дома из СИП-панелей, сделанных специально под конкретный проект.

Когда собраны стены первого этажа, укладывается брус и панели перекрытия.

Строительство крыши

Дальше выполняется строительство крыши из СИП-панелей.

Делается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, а на нее уже крепится кровля. Подробно посмотреть, как обустраивается крыша, можно посмотреть здесь.

Отделочные работы

Когда коробка готова, надо заниматься монтажом стеклопакетов, дверей, прокладкой электропроводки.

В качестве внутренней отделки чаще всего используют гипсокартон, но лучше использовать натуральные материалы из дерева.

Также необходимо позаботиться о наружных отделочных работах. Самый простой вариант – монтаж сайдинга. Для кровли используют металлочерепицу, ондулин и прочие кровельные материалы.

Весь описанный объем работ занимает 2–3 месяца. С ним могут справиться 3 человека. Но если используются крупные панели, лучше для их монтажа пригласить еще двух человек, чтобы облегчить работу.

Виды

Сэндвич-панели можно разделить на несколько видов в зависимости от их предназначения. Каждое изделие имеет свои плюсы и минусы. Только при правильном подборе разновидности достигается прочность и долговечность любой постройки.

Для строительства жилого дома или промышленных зданий применяются следующие типы панелей:

Кровельные

Они нашли применение при обустройстве крыши. Изделия выполнены в виде гладкого плоского профиля. Толщина отделочного слоя листового материала не меньше 0,6 миллиметров, теплоизоляции 5–7 сантиметров, ширина панели составляет 120 сантиметров. Главной особенностью этого изделия является минимальный вес, что сокращает нагрузку на фундамент и несущие конструкции. Стандартное изделие длиной 12 метров имеет массу 70 килограммов. В качестве теплоизоляции используется стекловолокно. Этот материал хорошо удерживает тепло.

Стеновые

Обладают повышенной жёсткостью и прочностью, они имеют увеличенную толщину и массу.

Внутри изделий установлены рёбра жёсткости, что позволяет выдерживать значительные усилия и сильные порывы ветра. Утепляют конструкции пенополиуретаном, толщина слоя от 10 до 12 сантиметров. Вес стандартной панели около 110 килограммов. Стеновые изделия нашли широкое применение в жилищном строительстве.

Специфические конструкции

Примером таких сооружений могут быть склады или морозильные камеры. Внутри изделия укладывают теплоизоляционную прослойку толщиной от 4 до 25 сантиметров. При помощи тонких конструкций можно монтировать торговые точки и другие объекты, толстые панели используются для возведения стен в морозильных камерах. Специальные панели отличаются по форме, размерам и методу крепления.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

На каких фундаментах собирают СИП-панельные дома

Такие дома можно монтировать на любых фундаментах и здесь главную роль должен выполнять не тип формирования каркаса (в данном случае это платформенный, американский, канадский, поддонный), а состояние основы – грунта. Понятно, если у вас болотистый грунт, участок имеет сложный рельеф или высоко залегают грунтовые воды, мы порекомендуем винтовые сваи с мощной деревянной нижней обвязкой, либо сразу формируемой на ее основе, платформе.

Если у вас грунты, подверженные большому морозному пучению, делайте хорошо утепленный плавающий фундамент. Он же у вас выполнит роль платформы, на которую вы непосредственно сможете производить монтаж СИП-панелей, закрепив анкерами установочную доску, отчасти выполняющую роль нижней обвязки.

При стандартных условиях для такого вида каркаса лучше всего подойдет ростверк на столбах.

Karkasnyi-dom-iz-sip-panelei-18

Karkasnyi-dom-iz-sip-panelei-19

Karkasnyi-dom-iz-sip-panelei-5

Karkasnyi-dom-iz-sip-panelei-17

Панели пола можно собирать прямо на нем, предварительно обработав их праймером. Кроме достаточной прочности к такому фундаменту будет одно требование при выборе СИП-панельной технологии строительства: обеспечение хорошей вентиляции подпольного пространства.
