Биокамин своими руками: инструкция для начинающих

Содержание:

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многим умельцам интересно, как самостоятельно сделать биокамин для комнаты.

Это достаточно простая задача, особенно, если изготавливать компактную настольную или напольную модель. Ее условно можно разделить на две составляющих: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.


Для небольших по размеру биокаминов можно сделать топливный бак из обычной металлической банки. Ее размеры должны быть такими, чтобы емкость была скрыта внутри основания

Для работы нам потребуются такие материалы:

  • металлическая коробка, которая будет использована в качестве основания;
  • резервуар из металла для топливного бака;
  • шнурок для фитиля;
  • лист стекла, если нет аквариума;
  • силиконовый герметик;
  • металлическая сетка;
  • некрупная галька.

Из инструментов нужно подготовить стеклорез, ножницы.

Приступаем к работе и начинаем с корпуса. Он будет представлять собой параллелепипед или куб без крышки и дна. Определяем размеры будущей конструкции и, соответственно, длину и ширину ее стенок. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем к линии будущего отреза линейку и прижимаем ее к листу. Чтобы линейка не соскользнула, на нее можно приклеить лейкопластырь.

Берем алмазный стеклорез, ставим его на лист и ведем по направлению от себя без сильного нажима. Линия отреза должна быть бесцветной и тонкой. Если по какой-то причине полученная линия нам не понравилась, обводить ее категорически нельзя. Следует отступить 1 мм и провести новую линию. Выполнив рез, сдвигаем стекло к краю основания так, чтобы он совпал с линией отреза.

Осторожно простукиваем головкой инструмента линию отреза, затем осторожным, но точным движением отламываем оставшееся на весу стекло. Таким способом вырезаем все четыре детали нужного размера

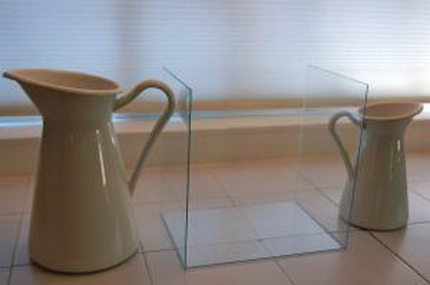

Теперь их нужно склеить между собой силиконовым герметиком. Для этого обильно промазываем боковые края деталей и соединяем их. Даем герметику высохнуть. Для этого фиксируем получившуюся конструкцию между какими-либо неподвижными предметами и оставляем на сутки в таком положении.


Чтобы склеенная конструкция высыхала в неподвижном состоянии, ее нужно зафиксировать любым подходящим способом, например, заключить между объемными предметами

Просохший корпус очищаем от излишков герметика. Это удобно будет сделать лезвием. Приступаем к изготовлению основания биокамина. Это должен быть короб из металла, соответствующий по размерам стеклянному корпусу.

Последний должен легко и надежно устанавливаться на металлическое основание. Внутрь основания так же должна устанавливаться металлическая банка, которая выступит в роли топливного бака.

Желательно, чтобы объем резервуара был достаточно большим, чтобы не пришлось слишком часто заправлять биокамин. Банка устанавливается в центр конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Она укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в резервуар с горючим. Виды самодельных горелок для биокамина и инструкции по их изготовлению рассмотрены в другой нашей статье.


Мелкоячеистая металлическая сетка станет надежным основанием для укладки декоративных камней или керамических дров – эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрыли. Камни будут выполнять не только декоративную функцию. Они частично отведут тепло, которое будет передаваться от горелки на металлическую сетку.

Таким образом можно уберечь стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Первое задание. Рисуем чертеж основания будущего биокамина

Чертёж простого биокамина

Подготовительным и очень важным этапом есть продуманный рисунок будущего биокамина — его чертеж. Для того чтобы его составить следует провести чертежи ключевых элементов — горелки или топливного бака.

Горелка

В ней происходит ключевой момент сгорание жидкости. Помните об использовании качественных материалов — прочного, термостойкого стекла для перегородок. Если это свойство, не учитывалось при выборе,  расстояние до горелки следует увеличить. При близком контакте оно может треснуть, поэтому выдерживайте минимальное расстояние — 15 см. Этот элемент имеет такие плюсы:

  • Небольшая стоимость. Это дает возможность в одном устройстве использовать несколько горелок и периодически их заменять;
  • Можно соорудить своими руками;

Среди недостатков выделяют:

  • Отсутствие защитных приспособлений, пламя остается открытым;
  • Не регулируется уровень горения;
  • Нет быстрого затухание, следует ожидать пока выгорит топливо.

Топливный бак

Здесь могут использоваться различные по форме материалы — банки или коробки, с расчетом толщины металла более 2 мм. В зависимости от назначения и частоты использования — для масштабного напольного устройства можно купить специальный бак для камина. Покупной вариант имеет свои плюсы:

  • Не выделяет неприятных запахов при разогреве. Этому помогает наличие специальных заслонок, что исключают выход в среду испарений топлива;
  • Для окончания работы и гашения огня нужно просто повернуть рычаг и опустить заслонки;
  • Герметичность конструкции не дает шансов проникнуть пыли, и других элементов;
  • Регулировка ручным способом уровня горения. Что не исключает возможность размещения над биокаминов декора или других вещей.

Недостатком специального топливного бака для биокамина есть его высокая цена. Если вы собираетесь удешевить стоимость устройства, проще заменить его другой металлической конструкцией.

Простой биокамин своими руками: инструкция по изготовлению

В самую первую очередь придется сделать основание, для закрепление топливного бака с заслонкой, которые имеются в продаже, причем стоимость их вполне доступна. Да и приобретение решит довольно большую проблему – не придется делать его самому. Выпиливаются брусья по размеру, и закрепляются меж листами фанеры или же гипсокартона.

  • Верхняя часть основы должна иметь прямоугольное отверстие, куда и будет ставиться топливный бак.
  • Далее на основной каркас нужно закрепить все остальные элементы основы биокамина, при этом нужно тщательно обработать все края. Причем если вы применяете гипсокартон, то его придется аккуратно замазать края шпатлевкой, иначе они будут выглядеть некрасиво.
  • Стеклянные панели из жаропрочного материала придется сверлить, а это далеко не просто сделать в домашних условиях. Потому стоит обратиться к настоящему профессионалу, который и сделает отверстия так, как нужно, обладая необходимыми материалами, равно, как и специальным инструментарием.
  • Боковые экраны из стекла стоит крепить очень аккуратно, так как стекло вполне может лопнуть, при чрезмерной нагрузке. Причем с лицевой части, лучше применять болтики с декоративными головками, которые также легко отыскать на полках современных магазинов.
  • Когда конструкция полностью готова, нужно установить топливный бак и горелку, тогда работа будет полностью завершена.

Стоит запомнить

Ни в коем разе нельзя поджигать биокамин «подручными» средствами, вроде щепок или свернутой бумаги, так как это чревато ожогами. Лучше всего приобрести газовую зажигалку с длинным носиком, это будет безопасно и недорого.

Таким образом, получается, что сделать биокамин своими руками, видео это в полной мере подтверждает, можно и собственными силами, причем без особых проблем и затруднений. Причем вокруг горелки можно уложить красивые камни, искусственные дрова и иные материалы, которые не горят.

Расчёт лестницы

Существует несколько правил для того, чтобы использование получившейся конструкции было достаточно комфортным, а изготовление – несложным:

Для расчёта оптимальных размеров подступенков и проступей учитывают параметры среднего шага человека. По эргономике лестница должна соответствовать трем формулам:

  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;

Где e — размер проступи, а j — размер подступенка.

  • Для удобства расчёта можно сделать небольшой чертёж, где нарисована форма будущей лестницы. При условии, что вы знаете длину проекции лестничных маршей на пол и высоту от пола первого до пола второго этажа, можно произвести расчёт необходимого количества ступеней, используя теорему Пифагора для определения длины подъёма.
  • При расчёте размера проступей необходимо учитывать, что их свес не должен превышать 5 сантиметров. А расстояние от свеса одной ступени до свеса другой должно быть не менее 10 сантиметров.

П-образная лестница: расчёт

  • Высота ограждения должна быть не менее 90 сантиметров, учитывая поручень. Количество балясин будет зависеть от количества ступеней, а расстояние между ними рекомендуют делать менее 60 сантиметров.
  • Ширину марша необходимо установить на уровне не менее 90 сантиметров. Это позволит обеспечить комфортную эксплуатацию конструкции.
  • Рекомендуемое расстояние от потолка до ступени – не менее 1,9 метра.

Видео: Как сделать лестницу с забежными ступенями своими руками?

Советы

Стоит помнить, что все требования безопасности должны неукоснительно соблюдаться:

  1. Камин – не игрушка для детей. При его использовании стоит следить, чтобы рядом с огнем не было малышей.
  2. Хранение биотоплива рядом с источником огня и в свободном доступе запрещено.
  3. Нельзя доливать горючее во время работы камина. Стоит подождать, пока оборудование остынет.
  4. Розжиг производится только с помощью специальной зажигалки.

Биокамин служит отличным декором интерьера, при этом, его также можно усовершенствовать. Например, выложить на решетку керамические поленья, имитирующие настоящие дрова. Такой источник огня можно использовать не только в помещениях, но и на улице. К примеру, украсить беседку угловым самодельным экокамином.

Видео: монтаж деревянной лестничной конструкции в доме

Экономьте время: отборные статьи каждую неделю по почте

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

  • отопительный блок;
  • негорючий гипсокартон (1 лист);
  • металлический профиль с направляющими и стоечными элементами (8 – 9 м);
  • дюбель-гвозди, саморезы по металлу и с потайной головкой;
  • термоустойчивый клей для плитки, шпатлёвка;
  • ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
  • изоляционные материалы (2 кв.м);
  • керамическая плитка;
  • затирка (около 2 кг);
  • строительный уровень, рулетка;
  • дерево или другой материал для каминной полки;
  • декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасностиВ этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

  • Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
  • Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
  • Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
  • Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
  • Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
  • Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
  • Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Особенности изготовления горелки

Перед началом работы по созданию экокамина важно определиться с моделью очага: будет ли это большое устройство, установленное на полу, подвесной вариант у стены либо компактный прибор, который можно поставить на стол. От этого напрямую зависит размер горелки

Определившись, попробуйте набросать проект биокамина, чтобы на его основе подготовить чертежи конструкции, а также отопительного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходят дизайн и функционал.

Важно уделить большое внимание качеству используемых материалов, поскольку от этого зависит безопасность работы очага, а также срок его использования. Выполненный из прочных заготовок отопительный блок будет работать исправно и без сбоев

Хотя биотопливо для каминов часто фасуется в пластиковые бутыли, это не означает, что горелку можно сделать из пластика: подобное устройство должно быть полностью выполнено из металла.

Правила безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалированного, тефлонового или другого)

Наиболее долговечные и надежные приспособления изготовляются из стали-нержавейки, поскольку подобный материал совмещает высокую химическую и термическую устойчивость. Возможно также применение обычной конструкционной стали, хотя ее показатели качества несколько ниже.

Для изготовления топливного блока важно применять заготовки с толстыми стенками. Тонкие детали при нагреве будут деформироваться, что может привести к разгерметизации швов и утечке топлива, вследствие чего может начаться возгорание

Величина и параметры емкости для горючего зависят не только от габаритов модели, но и от конструктивных особенностей. Если резервуар для топлива не предполагает использования абсорбента, емкость можно сделать невысокой. При этом желательно сделать так, чтобы в горение была вовлечена только небольшая поверхностная часть горючего материала

Горелки для биокамина можно также оборудовать защитным экраном из стекла. Для этой цели лучше взять огнеупорный материал. Если его нет под рукой можно применить обычное стекло, например, взяв его из рамочек для фотографий формата А4. В этом случае следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Для того чтобы пламя равномерно распределялось во все стороны, топливный бак рекомендуется накрыть сверху металлической сеткой. Подобная деталь также послужит основой для укрепления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для духовки (барбекю), которое обрезается до нужных размеров

Для розжига самодельной горелки используется фитиль, который можно изготовить из обувного шнурка. Один его конец укладывается в наполненный биотопливом резервуар, второй выводится наружу и поджигается. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно составлять примерно 15 см, такую же дистанцию следует соблюдать между несколькими отопительными элементами, если они установлены в одном биокамине.

Одна горелка рассчитана на площадь в 16 квадратных метров: этот норматив следует принимать во внимание при планировании устройства очага с несколькими отопительными устройствами. Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации

При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали

Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации. При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали.

Преимущества каминов на биотопливе

Биокамины пользуются популярностью у обитателей многоквартирных домов, жителей частного сектора и дачников. Его устанавливают в жилые помещения, на уличные площадки и террасы. Всё это объясняется следующими преимуществами устройства:

• отсутствие неприятных запахов и дыма при горении, что достигается благодаря наличию заслонок;

• простой быстрый способ отключения живого огня, достаточно перевернуть ручку заслонки;

• герметичность топливного бачка, что исключает засорение горючего при редкой эксплуатации камина;

• возможность регулировать интенсивность огня;

• высокие эстетические качества.

Подготовка к изготовлению биокамина

Для самостоятельного изготовления камина в первую очередь следует определиться с его видом, выполнить необходимые замеры, сделать эскиз будущей модели. Это позволит избежать ошибок при работе.

Материалы и инструменты

Изготовить биокамин дома можно с помощью обычного стекла, например, с фоторамки формата А4, стеклореза, силиконового герметика, металлической сетки, подойдет сетка от барбекю или духовки, металлической коробки, гальки или другого жаростойкого камня, топлива и фитиля.

Настольный биокамин своими руками

Этапы его конструирования следующие:

  1. Выполняем расчет расстояния между горелкой и защитным экраном. Оно должно превышать 15 см, чтобы избежать повреждения стекла. Замеряем расстояние между горелками – оно должно быть более 16 кв. см.
  2. Подготовка топливного бака. Можно воспользоваться простым квадратным или прямоугольным металлическим ящиком, не забывая о расстоянии от пламени до стекла.
  3. Окрашивание ящика для увеличения его эстетичности. Производится только с наружной стороны, так как возможно возгорание или выделение ядовитых веществ из краски, нанесенной на внутреннюю поверхность.
  4. Создание защитного стеклянного кожуха. Его можно сделать из обычного трехмиллиметрового стекла или 4 стекол от фоторамки, которые подгоняются по размеру под металлическую коробку.
  5. Силиконовым герметиком стекла склеиваются вместе, закрепляются между подпорками, в качестве которых могут выступать любые неподвижные предметы, и оставляются в таком состоянии на сутки, пока герметик не высохнет.
  6. Лишний герметик удаляется лезвием.
  7. Подготовка биотоплива. Для его хранения подойдет только металлическая банка, даже если продавалось оно в пластиковой. Банка размещается в днище коробки. Одна стандартная емкость с топливом поддержит горение в течение нескольких часов, после этого потребуется ее замена — нужно будет снимать камни и сетку или заливать новую порцию большим шприцом.
  8. Вырезание сетки, для накрытия короба. Это можно сделать и в два слоя. Ее крепление будет более надежным, если использовать проволоку, но не стоит забывать, что сетка должна сниматься для замены банки с топливом.
  9. Выкладывание камней на сетку. Они нужны не только как декоративный элемент, но и для равномерного распределения тепла между решеткой и экраном.
  10. Поджигание биокамина лучиной, опущенной через сетку в емкость с топливом.

Напольный биокамин своими руками

Чтобы сконструировать напольный биокамин нужно:

  1. Подготовить материалы: лист гипсокартона, 2 квадратных метра теплоизоляционного материала, 2 квадратных метра кафеля с клеем, 8-9 метров металлического профиля, сотня шурупов и саморезов, затирка, камни или другие элементы декора, блок отопления.
  2. Сборка каркаса с помощью шурупов и металлического профиля.
  3. Обшивка каркаса гипсокартоном и саморезами, по два слоя на каждую стенку, между которыми нужно будет расположить стекловату или другую теплоизоляцию.
  4. Облицовка кафельной плиткой или другим аналогичным материалом. Для этого нужно аккуратно ее выложить в соответствии с задумкой, например, камин можно сделать однотонным или добавить узор.
  5. Затирка швов.
  6. Сушка.
  7. Установка отопительного блока на его место.

Горелка для биокамина своими руками

Самый надежный материал для горелки – это нержавеющая сталь. Стенки ее должны быть достаточно толстыми, чтобы избежать деформации при нагревании. Также стоит быть очень внимательным при сборке, так как ненадежное закрепление или дефект выведет биокамин из строя.

Желательно, чтобы горелка была цельной, так меньше шансов, что топливо будет выливаться. Лучше всего на эту роль подойдет банка для краски, главное проследить, что ее размер подойдет для камина, и что на ней нет трещин и дыр.

Те, кто не ищут легких путей, могут сделать горелку полностью сами, это не сложно, так как внешне она похожа на большой спичечный коробок с продолговатым отверстием в верхней части для заливания биотоплива. Листы металла в 1,5-2 мм варятся по швам. Можно добавить к ней стекловату, выполняющую роль фитиля, и заслонку, которая будет регулировать пламя и тушить его.

Зажигается горелка обыкновенным фитилем, например, шнурком, опущенным в биотопливо, конец которого будет подниматься над камнями или другими декоративными элементами.

Топливо для биокамина

В качестве топлива может выступать биоэтанол, он продается в специализированных магазинах, но может быть изготовлен и дома, так как он состоит из бензина, которым заправляют зажигалки и обычного медицинского спирта, смешанных 1 к 9. После смешивания и встряхивания смесь пригодна к использованию.

Инструктаж по сборке большого биокамина

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.

Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу

Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.

Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным – в виде консоли, столика, короба

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку

Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант – закаленное стекло

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Основные требования

Прежде всего необходимо определиться с тем, какой аппарат нам необходим: большой биокамин для установки на пол, подвесной вариант, либо совсем маленький прибор, сделанный для использования на столе, рабочем или журнальном. Для работы нам потребуются чертежи конструкции, эскизы и наброски общего вида биокамина.

В качестве основного критерия для производства следует выбрать качество. Именно качество послужит отличным залогом для длительного использования аппарата и обеспечит максимальную безопасность его эксплуатации. Таким образом даже горелка для биокамина сделанная своими руками должна работать исправно, без сбоев, ведь отопительный блок устройства самый важный.

При разработке и создании горелки для биокамина следует обратить внимание на следующие аспекты:

Подбирая материалы для топки биокаминов всегда стоит отталкиваться от высококачественных, пожаробезопасных вариантов. В частности закаленный металл будет оптимальным решением для горелки, поскольку наряду с отличными жаропрочными характеристиками, он еще и достаточно податлив для обработки. Из чего бы вы не выбирали, всегда анализируйте факторы безопасности, простоты работы с материалом

В этом плане керамика красива, но не так доступна для обработки.
Разрабатывая чертеж горелки биокамина специалисты советуют уделить особое внимание топке и резервуару для хранения топлива. Желательно сделать отсеки для биоэтанола с толстым дном и стенками, чтобы предотвратить возможные нарушения в работе системы

Свой биокамин необходимо сделать безопасным для использования, максимально уменьшить вероятность деформации его корпуса, исключить возможность выливания топлива из бака.


Основная часть любого биокамина

Кроме безопасности, следует учесть и другие нюансы в работе прибора. Например, для равномерного распределения огня внутри аппарата можно положить поверх горелки металлическую сетку. Она дополнительно станет основой для декоративных элементов

Так же важно учитывать расстояние от горелки до стенок защитного экрана биокамина. Желательно выдержать его не менее 10-15 сантиметров

Если устройство биокамина предполагает несколько горелок, то их необходимо разместить на некотором удалении друг от друга.
Внутреннее устройство горелки для биокамина несложное, здесь очень важную роль играет фитиль, который соединяет топливный блок прибора с внешней частью. В процессе работы устройства биоэтанол пропитывает ткань фитиля, тем самым поднимаясь из резервуара в очаг. В качестве фитиля можно использовать шнурок, следует аккуратно проложить его внутри аппарата и вывести в незаметном месте наружи, скрытом декоративными элементами.
Проводя работы по сборке прибора, следует внимательно проверять все крепления на предмет надежности. Если схема сборки составлена неверно, следует усовершенствовать конструкцию аппарата и продумать новый вариант.
Когда топка биокамина собрана, необходимо не только визуально оценить полученный результат, но и убедиться в отсутствии деформаций прибора, появившихся при сборке. Если видимых нарушений нет, то можно продолжить работы по подготовке аппарата к работе.
Продумывая устройство биокамина и разрабатывая чертежи, следует определиться с внешним видом устройства. Немаловажную роль здесь будет играть портал или защитный экран, созданный из огнеупорного стекла, построенный таким образом, что обзор на огонь будет со всех сторон и углов.

Правила установки биокамина в квартире с фото

Современная установка биокамина в квартире всего за 6 этапов.

В начале работы нужно приступать к сборке основной части, то есть к панели, где будет находиться топка.

  1. С помощью чертежа создается каркас, сделанный из металлической основы или деревянного бруса.
  2. По всей его длине необходимо разложить пару кусков профиля, они должны быть уложены по ширине топки, она будет находиться в центре панели.
  3. Боковые стороны обшиваются кусочками гипсокартона, а нижняя часть остается открытой.
  4. Верхняя часть прорезается и туда устанавливается топка.
  5. Затем прикручивается часть панели, а края чистят и обрабатывают шпаклевкой. После высыхания шпаклевки гипсокартон может быть покрашен специальной краской или обклеен тонким материалом.

Следующим шагом высверлите в стекле восемь дырок для болтов, которыми будет крепиться изготовленная фальш-панель.

  • на панели отметьте место, где закрепляется стекло, и проделайте нужного размера отверстия;
  • через них пропустите болты с надетыми мягкими прокладками, а с внутренней стороны для закрепления используйте шайбы и гайки.

Затем проводится крепление ножек к нижней стороне стенок. Обычно они изготавливаются из металла или пластика. На ножки надевают прокладки, чтобы пол не портился.

Конструкция ставится на пол или на лист железа, а в отверстие в верхней части гипсокартонной панели ставят емкость из металла для топки и приделывают задвижку.

Когда все изделие будет готово, плоскость вокруг топливного бака украсьте красивыми камнями.

Нагреватель из двух стеклянных экранов.

Следующий способ создания очень легок. Биокамин хорошо смотрится на полу в центре любой комнаты. Для его создания вам понадобятся следующие материалы:

  • емкость биокамина;
  • гипсокартон или толстая фанера;
  • деревянные бруски 50×30 или 40×30 мм;
  • болты, шайбы, силиконовые прокладки, укладывают между стеклом и металлическим крепежом;
  • огнестойкое стекло, из которого будут изготавливаться ограждающие прозрачные стенки.

Теперь вы узнали, как самостоятельно изготавливать биокамины своими руками, который станет очень красивым элементом украшения вашей квартиры.

Видео обычного мини-камина на биотопливе. Такой вариант исполнения вполне возможно сделать самому.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
