Варианты упоров на распашные ворота и их изготовление своими руками

Содержание:

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

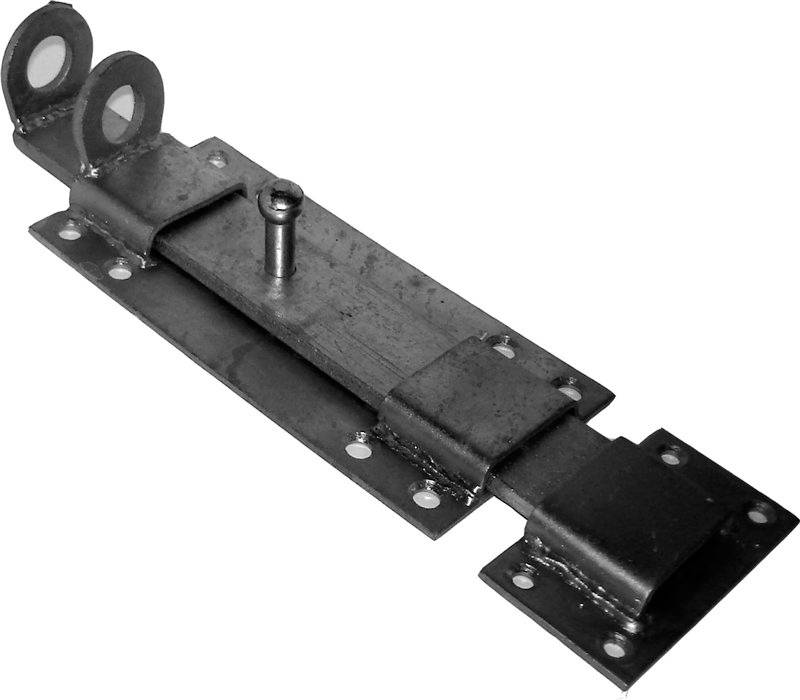

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка – один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество – его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

  1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина – примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
  2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 – М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
  3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
  4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
  5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

  • Разметить отверстие на полосе под отверстие для болта М10 – М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
  • Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один – на той же створке, где крепится засов, рядом с торцом ворот. Второй – напротив него, возле торца второй створки, и третий – вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал – стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

  1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
  2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
  3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего – сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

  1. Нарезать трубку на три части – длинный (около 10 см) и два коротких (по 5 см).
  2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
  3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
  4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

  • скоба с пазом, изготовленная из уголка 50 мм, которая крепится к створке;
  • собачка в форме крючка;
  • шарнир, что обеспечит подвижность собачки;
  • стальная труба диаметром 40 мм;
  • приваренная к трубе металлическая пластина толщиной в 4 мм;
  • резиновая прокладка, приклеенная к пластине. Она необходима, чтобы устройство работало бесшумно.Упор для створок ворот с пружинкой

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Что представляет собой конструкция замка для ворот откатных

Для ограждающих систем, не использующих автоматику, практичным решением является замок для откатных ворот. Устройство замка не требует дополнительных мер усиления и хитроумных приспособлений. Открывать или закрывать замок врезной для ворот можно только изнутри.

Установленный замок перекрывает рама конструкции ворот, поэтому личинка замка снаружи не видна. Это замок с Г-образным ригелем.

Замок, предназначенный для откатных ворот, представляет собой устройство запорное с крючкообразным язычком, удерживающим конструкцию от отпирания. Уникальность замка такого типа заключается в сочетании стального засова с ригелем.

Замок состоит из механизма, крюка, передней накладки и защелки. Такой замок крюк для откатных ворот имеет две функции: дневной ригель и крюк для закрытия ворот на ночь. Глубина крюка у различных моделей может достигать 33 мм. Все элементы конструкции выполнены из нержавеющей стали, поэтому замок является надежным устройством.

Для установки на ворота используют замки механического и электрического типа.

Визуально конструкция замка несложная, но как правильно установить замок?

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

  • горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
  • вертикальные, имеющие такое же расположение;
  • дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Видео по теме «Ворота распашные, фиксатор. Swing gates, retainer»

Запоры на ворота такого типа часто представляют собой сдвижные накладные механизмы, привариваемые к раме. Чтобы начать устанавливать такой запор, необходимо точно определить расположение и количество. При двустворчатых воротах таких замков потребуется два, по одному на каждую створку. На раме отмечаем место расположения такого замка, длину металлического прута, место, где он будет входить в землю. Далее нарезаются два металлических прута одной длины, в верхней части которых надо будет приварить более короткие отрезки, чтобы такой импровизированный засов можно было легко поднимать и опускать. Длина прута должна быть достаточной, чтобы удерживать створки ворот в закрытом состоянии, в землю они должны входить на глубину, также достаточную для обеспечения безопасности.

Углубления можно сделать при помощи садового бура соответствующего диаметра (он не должен быть намного больше или меньше). На самой раме створок привариваются по два металлических кольца, в которые запор будет вставлен. Для удобства можно немного выше приварить небольшой крюк, на который будет опираться «ручка» засова в открытом состоянии.

Сделать засов для ворот своими руками довольно легко, для этого нет необходимости приобретать дорогие и сложные замки, которые все равно могут быть срезаны, часто достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

Изготовление своими руками

Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.

Запор в проушинах

Простейшее приспособление, для которого нужны проушины и инструмент для крепления. Закрепив на обеих створках петли для продевания засова, в проушины вставляют запор произвольной формы или дужку навесного замка. На дерево такое устройство крепится с помощью дрели. Для металла нужен сварочный аппарат.

Задвижка на ворота

Шпингалет

Можно собрать запоры для распашных ворот данного вида самостоятельно из специальной фурнитуры. Она продается в магазинах, также можно приспособить вспомогательные материалы. Для этого необходимо взять трубочку с прорезями и отверстием для болтов и фигурный штырек. Сейчас в продаже есть шпингалеты врезные, накладные, встраиваемые, открытые и закрытые, из металла, меди и даже специально для пластиковых дверей.

На складе

Штырьковый вариант

Это самое простое устройство. Оно подойдет для откатной конструкции ворот. Достаточно приварить к воротам две полые трубы, а затем такие же отрезки вкопать в грунт. В совпадающие отверстия труб вставляют простой шпингалет из арматуры.

Схема нижнего запора

Засов

К воротам привариваются 4 скобы (по 2 с каждой стороны). В них вдевается засов с ограничителем, который наваривают или делают методом загиба. На гаражных или простых распашных воротах крепят металлические пластины. Это необходимо для облегчения хода и сохранности створок.

Пример

Также можно выполнить засов для гаража, например, из обрезков круглых или профильных труб. Схема изготовления конструкции представлена на чертеже ниже.

Защелка

Под защелкой самодеятельные мастера понимают любое устройство, позволяющее запереть створки так, чтобы не особенно было видно с наружной стороны. Это может быть крючок с петлей, штырек или шпингалет с тросиком, позволяющий открыть снаружи.

На фото изображены защелки и засовы.

Варианты защелок и засовов для ворот и калиток

Вертушка

Планку, рейку или металлическую пластину прикрепляют к одной из воротных стоек болтом с гайкой. Поворот на оси вращения приводит к надежному запиранию обеих половинок ворот. Также можно использовать деревянную планку. Принцип ее монтажа не отличается от металлической.

Шлагбаум на воротах

Сейфовый механизм

Система, которая вряд ли будет под силу новичку. В нее входят запорные пальцы и крючки, наваренные на длинном стержне. Поворотный механизм обеспечивает захват засовов сверху и снизу и закрывает дверцы более чем надежно.

Сейфовый механизм

Упоры на карабинах

Понадобятся штырь с пружиной и скоба с отверстиями, которую крепят к створке ворот. Тонкости монтажа можно посмотреть на видео от профессионалов.

Фиксатор-ловушка

Даже профессионалы признают, что его обустройство – достаточно сложный процесс. Для этого необходимо бетонирование, наваривание накладок и колец, изготовление стопора. Также в металлической трубе нужно будет проделать отверстие. Перед началом работы следует внимательно изучить инструкции и провести тщательные расчеты по чертежу.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

  • стержень с ушком;
  • стальные пластины;
  • сварку;
  • пассатижи;
  • пружину;
  • шуруповерт;
  • молоток;
  • набор ключей;
  • ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Засовы для ворот своими руками и их виды

Чтобы обезопасить свой участок или гараж от непрошеных гостей, мы устанавливаем хорошие ворота. Но для полной защиты лучше установить засовы, которые будут дополнительно препятствовать проникновению.

Разновидность и установка засовов для ворот

Надежный засов не так уж трудно сделать своими руками, причем его монтаж можно осуществить даже после установки ворот.

Разновидности засовов

В зависимости от типа ворот и вариантов их запирания, засовы также имеют свои отличия в форме и типе конструкции. Они бывают: • поворотного типа; • сдвижного типа;

• ригельного типа.

Установка засовов

В основном засовы имеют простую конструкцию, поэтому легко может установить запор своими руками даже неквалифицированный специалист.

Засов «вертушка»

Зачастую такой вид засова устанавливают на двустворчатые ворота. Его очень легко сделать своими руками, так как для изготовления не нужно применения сложных элементов конструкции.

По принципу работы он обладает хорошими показателями безопасности. Благодаря простоте конструкции и другим характеристикам запор «вертушка» имеет довольно широкое применение.

1. Для установки этой конструкции понадобится 3 деревянных бруса толщиной 50 мм. Два из них должны быть длиной по 50 см и один, который является движущей частью конструкции, — 1,5 м.

2. Два коротких бруса крепятся на каждую створку ворот друг напротив друга. Крепление производится жестко, для этого в воротах делаются сквозные отверстия под болты. Вместо брусьев можно также использовать металлический профиль, его можно приварить с помощью сварки или закрепить болтами.

3. Движущийся брус крепится ближе к краю одной из створок. Для этого используется длинный болт с шайбами, чтобы брус мог свободно крутиться.

Засов «шлагбаум»

Такой механизм довольно прост. Он очень часто устанавливается на гаражные ворота или помещения подобного типа.

Как и в предыдущем случае, сделать его своими руками довольно легко.

1. Для этого понадобится брус или металлическая пластина. Если использовать пластину, то в дальнейшем можно ее будет фиксировать при помощи навесного замка, предварительно сделав под него петли.

2. Пластина или брус длиной около 60 см крепится при помощи болта на одной створке, где-то на треть от ее края.

3. Затем необходимо взять два отрезка швеллера длиной около 10 см и приварить. Ширина должна соответствовать брусу, чтобы он мог легко войти. Если использовать пластину, то вместо швеллера приваривается обрезанный с одной стороны металлический уголок, так чтобы пластина плотно входила между ним и створкой.

4. Действует этот механизм по принципу шлагбаума. Если вы решили оснастить запор навесным замком, то с одной стороны пластины под него приваривается петля, а вторая крепится прямо на створку.

Сдвижной засов

Применяется такая конструкция как для ворот, так и калиток.

Причем сделать ее своими руками может практически каждый.

1. Для изготовления засова понадобится металлическая пластина шириной 50 мм и длиной около 40 см, которая, в свою очередь, будет двигаться вперед и назад в специальных пазах.

2. Пазы крепятся с помощью болтов или сварки. Затем в них вставляется металлическая пластина. Для надежности ворота обеспечиваются дополнительными вертикальными засовами.

3. Чтобы изготовить их своими руками понадобятся прутья Г-образной формы диаметром 10 мм. Для гаражных ворот достаточно закрепить такой упор вверху створки, чтобы при закрытии ее фиксировать. На обычные распашные ворота зачастую устанавливается два упора в нижней части.

Засов в виде шпингалета

Эта модель очень проста, но ее также лучше использовать вместе с вертикальными запорами.

1. Для ее изготовления понадобится трубка с внутренним диаметром не менее 10 мм. С помощью болгарки она режется на три отрезка, один из которых должен быть около 10 см, а два остальных по 5 см.

2. Длинный отрезок горизонтально приваривается на край створки, затем необходимо приварить второй отрезок на противоположной створке также по краю, напротив первой трубки.

3. Потом в них вставляется заранее приготовленный шпингалет из прута Т-образной формы. Диаметр прута должен быть таким, чтобы он легко входил в трубку. Шпингалет задвигается до упора, а на его край надевается третий отрезок трубки и приваривается.

4. Для фиксации запора, только в закрытом состоянии, под его ручку крепится отрезок металлической пластины. Если планируется устройство навесного замка, то ручка должна входить в специальные проушины с петлями под него.

Горизонтальная задвижка

Этот вид самодельного запорного механизма встречается наиболее часто, так как эта конструкция наиболее простая. По принципу действия она похожа на большой шпингалет. В заводском варианте такая конструкция состоит из корпуса, в котором расположен запирающий штырь, и ответной планки, в которую штырек заходит и запирает калитку. Амплитуда движения механизма ограничивается маленьким штырьком, который выполняет функцию ручки. При сборке механизма вначале бегунок вставляется в корпус, затем в отверстие, расположенное на нем сбоку, вкручивается штырек-ручка. После монтажа корпуса задвижки на створке калитки, на опорной стойке крепят ответную планку.

Вариантов исполнения такой конструкции масса. Она может быть с круглым запирающим штифтом или с плоским, сделанным из пластины. Как правило, в плоских защелках предусмотрена возможность фиксации в закрытом положении на ключ при помощи навесного замка. Для этого внешний край запирающей пластины загнут под углом 90 градусов. В этом отгибе сделано отверстие. Аналогичное ушко имеется и на крайней скобе корпуса. При закрывании ушки пластины и скобы сдвигаются, отверстия совмещаются и в них продевают скобу навесного замка.


Плоская щеколда и круглая подпружиненная задвижка

Круглые засовы часто делают подпружиненными. Такие конструкции удобны тем, что нужно выполнять только закрывающие движения, а закрывается механизм сам под действием пружины. Такая пружина одевается на запирающий штифт. Для упора пружины на штифт устанавливают стопор со стороны закрывания. Упором пружины с другой стороны служит крайняя скоба корпуса, в которой ходит штифт.

Изготовление своими руками

Изучив механику такой конструкции ее легко изготовить своими руками. Самый простой вариант – это задвижка на калитку ворот своими руками из круглого прутка и трубы. Внутренний диаметр трубы должен быть таким, чтобы пруток свободно в ней двигался, но без люфта. Болтающимся штифтом будет трудно попадать в ответную часть при закрывании калитки.

Если ворота сделаны из металла, можно приступать к установке сразу. Вначале трубу прикладывают горизонтально на створке с внутренней стороны по ребру жесткости. Ее приваривают так, чтобы небольшой отрезок выступал за створку со стороны притвора. Трубу прихватывают в двух местах: на стойке со стороны притвора и у самого края.

Затем калитку закрывают, и выступающий отрезок трубы приваривают к опорной стойке.

После этого работают болгаркой. Трубу разрезают по линии притвора. На отрезке со стороны калитки обрезают внутреннюю часть трубы между двумя точечными сварками. Так получаются три соосных кольца: два на створке и одно на стойке.


Самодельная круглая задвижка

Теперь остается вставить в кольца круглый прут. Между двумя кольцами на калитке к пруту приваривают штырек, который будет выполнять функцию ручки и ограничителя хода. Затем запирающий штифт устанавливают в крайнее положение «открыто» и со стороны притвора обрезают болгаркой лишний выступающий отрезок. Точно так же подрезают излишек прута в положении «закрыто».

Вариант самодельного калиточного запора:

Для деревянных ворот такой запор изготавливается аналогичным способом, только понадобится металлическая пластина, на которой монтируется весь механизм. В этой пластине сверлятся отверстия, и через них задвижка крепится к деревянной створке и столбу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
