Типы узлов подключения радиаторов и их предназначение

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов;
место их расположения в комнате;
способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне;
ребра конвекторов в вертикальном положении;
центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
длина батареи не менее 75% от длины самого окна;
расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Критерии выбора радиаторов

При выборе биметаллических батарей первоначально возникает необходимость определиться, какому типу конструкций отдать предпочтение — монолитному или секционному.

Наибольшей популярностью на рынке пользуется второй вариант. Секционный тип батарей привлекает покупателей тем, что при необходимости есть возможность добавить определенное число звеньев или, наоборот, убавить. Способ расчета их количества не вызывает трудностей.

Монолитные конструкции имеют лучшие технические характеристики в плане надежности работы при любых условиях эксплуатации. Они обладают запасом прочности по многим параметрам, что в определенных условиях применения не всегда требуется. При этом стоимость этого вида приборов несколько выше по сравнению с другими моделями.

На ранке представлена большая линейка разнообразных приборов. В этом ряду среди популярных иностранных брендов занимают достойное место и модели российских производителей. Среди иностранных радиаторов популярны немецкие, итальянские и китайские.

В Италии производится большинство европейских высококачественных приборов отопления. Среди итальянских моделей можно выделить такие виды как GLOBAL и Sira.

Линейка радиаторов биметаллических «Глобал» представлена четырьмя основными сериями:

1. Global Style — подходят для подоконников, расположенных на любой высоте;
2. Global Style Plus — имеют несколько увеличенные размеры и мощность;
3. Global Sfera — верхняя поверхность выполнена в форме сферы;
4. Global Style Extra — улучшенная и усовершенствованная модель в своей серии.

Среди радиаторов этой фирмы наибольшей популярностью пользуется модель Global Style Extra, которую отличают высокая механическая прочность, устойчивость к гидроударам, скачкам температуры, коррозийная защита. Приборы применяются в многоэтажных домах. Ориентировочная цена одного звена составляет 700 руб.

Цены на биметаллические радиаторы Global

биметаллические радиаторы Global

Батареи модельного ряда Sira отличают большая устойчивость к резким скачкам давления и гидроударам, а также значительный гарантийный срок обслуживания.

Радиаторы Sira представлены следующими моделями:

• Sira Concurent;
• Sira Gladiator;
• Sira RS-Bimetal;
• Sira Alice;
• Sira Primavera;
• Sira Omega.

На отечественном рынке батареи китайского производства представлены радиаторами «Оазис». Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. Пользователи отмечают высокие технические показатели, продолжительный срок гарантии, низкие цены.

Цены на биметаллические радиаторы Оазис

биметаллические радиаторы Оазис

Наибольшим спросом у покупателей отечественной продукции пользуются радиаторы «Рифар». Продукция этого производителя представлена большим рядом разнообразных биметаллических приборов, среди которых есть секционные и монолитные модели, по техническим характеристикам не уступающие мировым аналогам.

Российский рынок постоянно пополняется качественными радиаторами отопления российского производства, в том числе и биметаллическими, отвечающими современным требованиям эксплуатации.

Например, СНПО «Теплоприбор» с 2016 года выпускает новую модель Teplopribor BR1-350. В магазинах предлагаются российские радиаторы Halsen BS с рабочим давлением 25 атм. и гарантийным сроком до 20 лет.

Модели радиаторов «Революшн Биметалл» бренда «Роял Термо» производятся в России и выпускаются в двух вариантах:

1. Revolution Bimetall 500. Высота прибора отопления — 564 мм, глубина — 80 мм, межосевое расстояние — 500 мм. Теплоотдача — 161 Вт. Выпускаются с четным числом секций — 4, 6, 8, 10 или 12.
2. Revolution Bimetall 350. Имеют межосевое расстояние 350 мм, высоту — 415 мм, глубину также 80 мм. Теплоотдача — 161 Вт. Четное число секций в приборе — от 4 до 12.

Все модели представлены на российском рынке, их продажа осуществляется в специализированных магазинах.

Виды узлов подключения

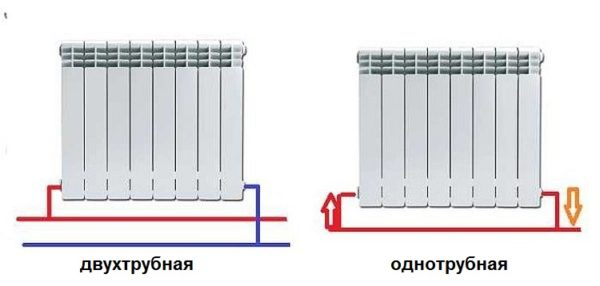

Н-образный узел, расположенный снизу, облегчает процесс настройки, перекрытия радиаторов и слива из них теплоносителя. В зависимости от типа контурной арматуры существует несколько разновидностей конструкций.

Однотрубные

Выбирать систему подключения с 1 или 2 трубами нужно исходя из площади помещения

Теплоноситель двигается по магистрали на приборы отопления. Вследствие падения температуры воды батарея хорошо прогревается только в первой цепи, последние остаются холодными. Для выравнивания разницы температур применяется байпасная разводка. Система термокомпенсации делит входные потоки на две части. Одна направляется на радиаторные устройства и начинает нагревать корпус. Вторая в этот момент двигается к следующему прибору.

Двухтрубные

Радиаторы прогреваются равномерно без байпаса. При наличии нижнего узла применяется конструкция «бинокль» в виде фитингов с кранами регулировки и закрытия. Один патрубок выводится на подачу, второй – на обратку.

Комбинированные

Магистраль с байпасным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе из одной трубы байпас немного приоткрывается, из двух – полностью закрывается.

Специфика монтажа радиатора с помощь нижнего узла

Для балансировки радиатора применяют запорно-регулировочные вентили, которые можно перекрывать полностью или частично, это зависит от проектных особенностей.

Чтобы соединить модуль с медными, полимерными или металлополимерными трубами водяного контура, нужно поставить соответствующие адаптеры.

При монтаже механизма нижнего подключения следует знать некоторые правила:

• Если устанавливается термостатическая головка или сервопривод, колпачок ручной регулировки термостатического клапана необходимо снять.
• Когда выполняется монтаж клапана, рычажные ключи использовать нельзя. Для муфтовых соединений используют уплотнительные фторопластовые уплотнительные материалы.
• Когда делают монтаж узла, сначала к прибору присоединяют патрубки
• полусгонов. На них должны обязательно стоять резиновые уплотнительные кольца.
• Для монтаж патрубка полусгона нужен специальный сгонный ключ.
• Настройку клапана нижнего подключения в однотрубных системах производят шестигранным ключом SW6.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

Преимуществом большинства стальных радиаторов с нижним подключением является уже встроенный термостатический вентиль для установки термостатической головки, поэтому удивляться, что они стоят несколько дороже радиаторов аналогичного размера с боковым подключением, не стоит.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

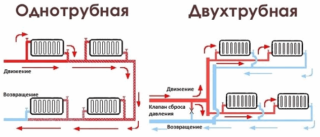

Однотрубные и двухтрубные отопительные системы

В зависимости от количества трубопроводов системы бывают однотрубные, двухтрубные и лучевые. В однотрубной системе теплоноситель подается по одной трубе, проходит по каналам батареи, отдает часть тепла, и поступает обратно в ту же трубу. Единственным преимуществом такой системы является простота монтажа и минимальное количество расходных материалов. Благодаря этим особенностям такая схема монтажа используется при строительстве многоэтажных типовых домов. Подключение радиаторов выполняется последовательно, соответственно в удаленных от котла приборах температура теплоносителя понижается. Если подача и обратка в системе отопления выполнена одной трубой (боковое подключение радиатора отопления от вертикального стояка), регулировать температуру отдельного прибора невозможно, так как заужение или перекрытие протока повлияет на работу всех последующих батарей. Для обеспечения такой возможности требуется установка перемычки между подающей и обратной трубой.

В двухтрубных системах к каждой батарее отдельно подводят две трубы, подачу и обратку. Расход труб при этом увеличивается, однако система работает гораздо эффективнее. Подключение радиатора к двухтрубной системе отопления рекомендуется производить по диагонали, но можно применять и другие способы подключения в зависимости от расположения трубопроводов. Двухтрубная система обладает рядом преимуществ:

• Может применяться естественная и принудительная циркуляция теплоносителя.
• Может использоваться схема подключения отопления любой сложности, с учетом архитектурных особенностей здания.
• Регулировка температуры каждого прибора выполняется отдельно и не влияет на работу системы в целом, что позволяет поддерживать разную температуру в отдельных помещениях.

Коллекторная разводка (лучевая система) предполагает подачу теплоносителя к каждой батарее (или помещению) прямо от котла. Регулировка температуры приборов осуществляется при помощи регулирующих вентилей коллектора. Такой способ разводки позволяет подключить к системе отопления полотенцесушитель или систему теплого пола независимо от батарей.

Коллектор для разводки труб системы отопления

Коллекторная разводка позволяет с высокой степень точности сбалансировать и отрегулировать систему, однако кроме преимуществ у нее есть и немало недостатков:

• Дороговизна. В разы увеличивается расход трубы и требуется установка дополнительного оборудования (коллектора, гидроразделителя).
• Труба укладывается в стяжку цельными отрезками, соединения в стяжке недопустимы.
• Естественной циркуляции недостаточно, требуется установка циркуляционного насоса на каждый контур. Применение электрооборудования делает систему зависимой от электроснабжения.
• Ограничения при выборе вида трубы. Обычно применяется металлопластиковая труба или из сшитого полиэтилена. Подключение радиатора к полипропиленовым трубам, отличающимся доступной ценой, в этом случае невозможно.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокТрубки установлены в разные стороны

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладкаПример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

НаправляющиеКольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубуТруба фиксируется с помощью кольцаВставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубыНадевается резьбозажимное соединениеМонтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаУстановка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частейСоединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытиюМонтажные работы закончены

Узлы подключения радиаторов

            Для подключения радиаторов отопления – стальных панельных, секционных алюминиевых или биметаллических или конвекторов к трубам систем отопления существуют несколько способов.

Первый способ – с помощью комплектов для подключения: когда на подающую в радиатор устанавливается термостат, а на обратную запорный вентиль либо шаровой кран. Этот способ подходит для секционных алюминиевых или биметаллических радиаторов. Существуют комплекты для однотрубной системы и для двухтрубной.

             Второй способ с помощью гарнитур или узлов подключения. Ниже приведены основные виды узлов для подключения труб к радиаторам и конвекторам

Гарнитур Herz 2000 имеет модификации для однотрубной и двухтрубной систем отопления. Гарнитур состоит из двух функциональных элементов, соединенных медной никелированной трубкой. Нижний элемент позволяет перекрыть обратный поток из радиатора, к нему подключается подающая и обратная труба. Верхний представляет собой разновидность термостатического клапана TS-90 с возможностью присоединения специального фитинга для медной трубы. Аналоги этого гарнитура у Danfoss RA-K, у Valtec VT225K, у Oventrop Uno	Гарнитур подключения HERZ-2000
Гарнитур подключения HERZ VTA	Гарнитуры одноместного подключения или Herz рапира – используются для присоединения радиаторов с боковой подводкой как в однотрубных так и в двухтрубных системах. Главное достоинство этого узла – низкая цена и минимум соединений. Само подключение не бросается в глаза и требует меньше трубы и материалов, чем двухместное подключение. Однако при использовании рапиры VTA прибор отопления следует выбирать с запасом по мощности в 15%. Варианты для однотрубной и двухтрубной систем отопления.Аналоги этого узла: Danfoss RA15, Oventrop Рапира, Valtec VT022 и VT025
Узел одноместного подключения VUA используют в основном для подключения к полотенцесушителям и радиаторам с нижней подводкой. Особенно хорошо с ним смотрятся вертикальные дизайн-радиаторы в ванных комнатах.	Гарнитур подключения HERZ VUA
Узлы подключения описанные выше совместимы с чугунными, алюминиевыми и биметаллическими радиаторами. Проще говоря, с любыми секционными радиаторами, а также со стальными радиаторами с боковой подводкой.      Стальные панельные радиаторы и конвекторы с нижней подводкой удобнее подключать узлами Герц 3000.
Гарнитур подключения HERZ-3000	Для стальных панельных радиаторов c нижним подключением типа Vonova, Purmo, Korado, Kermi и др. предназначены узлы Herz 3000 и Herz Project. В зависимости от типа подключаемого радиатора, они могут иметь или не иметь встроенный термостатический клапан. Существуют модификации узлов как для однотрубной, так и для двухтрубной систем. Некоторые виды Herz 3000 можно использовать для запирания радиатора, а также для слива и настройки байпаса (для однотрубных систем).
К конвекторам известных производителей Jaga, Kermi, Korado, Arbonia и других, имеющие межцентровое расстояние в месте подсоединения 50 мм, все чаще предъявляются требования по терморегулированию. Для этих конвекторов выпускается гарнитур 76/778821, который отлично вписывается в интерьер и вкупе с термоголовками Мини подчеркивает элегантный вид конвектора.	Гарнитур подключения конвекторов JAGA
Гарнитур подключения конвекторов Универсал	Не остались в стороне и используемые до сих пор многими застройщиками конвекторы Универсал. Специально для них разработан клапан, позволяющий осуществлять термостатирование по температуре в помещении. Этот клапан представляет собой цельнолитой узел из латуни со встроенным термостатическим клапаном и воздухоотводчиком (только для двухтрубного исполнения). К узлу подойдет любая термоголовка Герц с резьбой М28х1,5.
