Как правильно подключить батарею отопления и типы соединения

Требования к отопительным приборам

Биметаллические радиаторы считаются наиболее оптимальным решением с точки зрения эффективности и практичности. Кроме этого, подобные радиаторы отличаются довольно привлекательным внешним видом. Установка биметаллической батареи отопления может не то, чтобы испортить внешний вид помещения, но придать ему завершенный, эстетичный облик.

Благодаря своей прочности они способны выдержать довольно высокое рабочее давление. Биметаллические отопительные радиаторы способны выдержать давление от 20 до 40 атмосфер. В многоквартирных домах рабочее давление редко превышает показатель в 10 атмосфер, но иногда коммунальщики пускают теплоноситель по трубам под слишком высоким давлением и запас прочности радиатора никогда не будет лишним. Благодаря тому, что биметаллические радиаторы изготовлены из двух различных материалов, они сочетают в себе все их наиболее хорошие характеристики и качества.

Биметаллический радиатор в разрезе

Батареи с нижней разводкой

Как уже указывалось выше, способов подключения радиаторов несколько. В настоящее время потребители проявляют интерес именно к нижней разводке. Она позволяет спрятать трубы отопления под напольное покрытие так, что визуально они будут незаметны. Это является беспроигрышным вариантом при обустройстве интерьера комнат, так как данные элементы будут скрыты от посторонних глаз, и при этом микроклимат в помещении не пострадает.

Плюсы

При выборе радиаторов отопления для дома потребители часто теряются, так как данные изделия представлены на рынке в огромном ассортименте. Чугунные батареи уходят в прошлое, уступая место более современным, качественным и эстетически привлекательным моделям из алюминия, стали и биметаллов. Биметаллические радиаторы имеют специальный блок, отвечающий за нижнюю подводку труб отопления.

Процесс установки не представляет особого труда, а также такие батареи очень удобны в эксплуатации за счет того, что при сезонном отключении отопления сливать воду не требуется. Теплоотдача у таких радиаторов довольно хорошая, особенно если организована нижняя подача теплоносителя. За данный процесс отвечает конструкция изделия.

Теплоноситель прогревает нижние элементы, а на верхние, кроме горячей воды, оказывают воздействие горячие потоки воздуха. За счет стального сердечника обеспечивается прочность радиатора, он становится устойчивым к воде, поступающей под высоким давлением, а также к ее повышенной скорости прохождения. Сталь, находящаяся в составе, имеет устойчивость к коррозии и высокой жесткости воды. А максимальная отдача тепла происходит за счет алюминиевой поверхности радиатора.

При конвективном обогреве алюминий является наиболее выигрышным вариантом, даже в сравнении с чугуном, так как интенсивность его теплоотдачи достигает 60 процентов.

Система ребер в таких батареях довольно сложная, имеется возможность поменять их местами, а также при необходимости добавить дополнительные элементы. Биметаллические радиаторы просты в установке за счет того, что подсоединение труб производится напрямую. Это значит, что нет изгибов, препятствующих поступлению горячей воды, поэтому элементы нагреваются максимально быстро. Еще одним преимуществом можно считать низкую цену за проведение монтажных работ с такими устройствами.

Минусы

Большое количество преимуществ установки биметаллических радиаторов с нижней разводкой не означает, что данный процесс не имеет недостатков. Среди них в первую очередь следует отметить высокую ценовую категорию подобных изделий. Однако этот минус перекрывает продолжительный срок эксплуатации батарей. Нарушения в процессе эксплуатации также могут грозить некоторыми неприятными моментами. При окончании отопительного сезона сливать воду из радиаторов не требуется, что может грозить образованием коррозийных процессов стального сердечника.

За счет того, что трубы отопление скрыты под напольным покрытием, при их порыве могут возникнуть проблемы с доступом к ним. Демонтаж пола является трудоемким и затратным процессом, однако, в некоторых случаях без него обойтись не получится. Уменьшения теплоотдачи при нижнем подключении труб можно избежать, если правильно и грамотно подойти к выбору оборудования.

Типы

Тип нижней подводки зависит от особенностей радиаторов отопления. Для этого процесса подходят такие три вида изделий, как:

• биметаллические изделия имеют секции с конвекционными элементами, их можно подключать разными способами за счет 4 точек подключения для труб отопления;
• панельные батареи могут иметь гладкую и рифленую структуру. Верхний, как и диагональный, способы подключения в данном случае невозможны;
• батареи со стальными трубами отлично отдают тепло и могут быть использованы при одностороннем подключении в отопительную систему.

Нижняя подводка может быть как односторонней, так и разносторонней. В первом случае все трубы отопления находятся по одну сторону от радиатора, теплоноситель подается сверху, а отводится снизу. В некоторых моделях имеется возможность подключить снизу обе трубы. При разносторонней подводке подача горячей воды и ее отвод производятся с разных сторон. У теплоносителя появляется возможность циркулировать в разных направлениях. Когда система отопления является индивидуальной, такой вариант становится оптимальным решением.

Подробнее смотрите в следующем видео.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Низкие зимние температуры увеличивают потребность в тепле.

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Комплект для подключения радиатора.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Диагональное подключение позволит прогреть максимальное количество секций.

Пошаговая инструкция по подключению биметаллических радиаторов отопления

Прежде всего, нужно рассчитать диаметр подводящих труб и заказать монтажный набор соответствующего размера. Обязательно проверьте наличие элементов, необходимых для подключения выбранных вами радиаторов. Для этого понадобится:

• воздуховыпускной клапан;
• 2 переходника;
• переходник под клапан Маевского;
• пробка;
• кронштейны;
• прокладки под заглушку и переходник.

Перед тем как подключать биметаллические радиаторы, необходимо как следует подготовить емкость. Для этого следует перекрыть воду и слить ее остатки из отопительной системы. Демонтируйте старую батарею, при этом необходимо раскрутить резьбовые соединения отводящих и подводящих труб.

Чертеж экрана для биметаллического радиатора.

Отметьте места размещения креплений. Для этого необходимо приложить радиатор отопления к подводкам труб. Проверьте горизонтальность при помощи строительного уровня. Далее следует отметить крепежные отверстия при помощи карандаша. Для этого необходимо приложить крепления к месту их установки.

В намеченных ранее местах необходимо сделать отверстия соответствующего поперечника. Для этого используется перфоратор. Крепления фиксируются при помощи дюбелей. Учитывайте тот факт, что для 8 и меньшего количества секций биметаллического радиатора достаточно 3 креплений. При большем количестве секций нужно использовать 4 крепежа.

Установите батарею на приготовленные крепления. Устанавливать нужно таким образом, чтобы горизонтальный коллектор был на крюках. Помимо этого, следует знать, что основной особенностью подключения биметаллических батарей считается то, что отопительный агрегат должен, как уже было сказано, сохраняться в упаковке до того момента, пока не будет выполнена полная его установка и не будет проведено испытание на работоспособность.

Установите на любую батарею клапан Маевского, который должен идти в наборе поставке. При затяжке клапана необходимо обязательно использовать динамометрический ключ. Это позволит вам не превысить допустимое напряжение. Установите терморегулирующую и запорную арматуру.

В завершении биметаллические радиаторы соединяются с теплопроводными системами отопления. Запрещается зачищать соединяемые поверхности наждачной бумагой или же напильником, т.к. это может привести к образованию протечек.

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

1. Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
2. После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
3. Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
4. После отсоединения снимите радиатор с удерживающих его кронштейнов.
5. Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
6. После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.

Методы подключения и схемы

Существует три метода монтажа радиаторов:

Боковой: подачу присоединяют к верхней части батареи, а обратку к нижней, причём с одной стороны. Этот вариант эффективен если количество секций не превышает 10. В противном случае удалённая часть будет слабо прогреваться, что снизит КПД. Подобная схема подключения наиболее распространена в многоквартирных домах.

​

Фото 1. Три распространенные схемы подключения биметаллических радиаторов отопления и их примерные теплопотери.

• Нижний: обе трубы подводят с одного края, горизонтально, что помогает скрыть обвязку, создать красивый интерьер. Применяется в хорошо прогреваемых помещениях или в сочетании с тёплыми полами. Это связано со слабым прогревом радиаторов, по которым вода должна подниматься наверх.
• Диагональный: подачу монтируют к верхней части батареи, а обратку — к нижней, но с другого бока. Теплоноситель легко растекается по всему объёму, что делает данную схему наиболее эффективной.

При монтаже нового устройства в многоквартирном доме нужно выбирать тот же вариант, что задуман инженерами. В частном строении следует ориентироваться на личные предпочтения и расчёты.

Как правильно подключить биметаллический радиатор отопления в квартире

Определившись со схемой, подготавливают детали:

• батарею;
• трубы;
• краны;
• клапан спуска воздуха;
• переходники;
• запорную арматуру;
• кронштейны;
• прокладки.

Справка! Большинство деталей идут в комплекте с радиатором. При отсутствии некоторых компонентов, их необходимо докупить.

Сам процесс заключается в 6 шагах:

1. Демонтаж старого устройства. Он начинается на подготовительном этапе со слива воды из текущей батареи. Для этого перекрывают вентиль на подаче и открывают на обратке. Затем следует удаление участков труб, примыкающих к магистрали. Обычно их просто выкручивают. Если соединения не имеют резьбы, используют приборы для нагрева.
2. Разметка точек крепления батареи. Для этого радиатор прикладывают к предполагаемому месту монтажа. Понадобятся не менее двух людей: пока один держит, второй метит карандашом (или другим предметом, в зависимости от покрытия). Следует помнить, что трубы должны состыковываться, а для выравнивания использовать строительный уровень.
3. Установка и фиксация крепежей. В намеченных точках проделывают отверстия под крепежи. Для этого потребуется перфоратор и дюбели. Последние часто включают в комплект.

Для радиаторов из трёх секций достаточно одного крепления, из 4–6 — двух, из 7–9 — трёх, в остальных случаях — четырёх.

Пять и больше требуются при монтаже очень длинных конструкций, применение которых нецелесообразно из-за снижения КПД.

1. Установка радиатора. Устройство ставят на крепления, так, что горизонтальный коллектор получается подвешенным. Следует учитывать, что биметаллические радиаторы надо подключить и испытать в заводской упаковке. Это помогает при обнаружении проблем: после неудачной опрессовки батарею легко демонтируют и возвращают производителю для устранения неисправностей или замены на новую. Рабочий прибор закрепляют, вкручивая в резьбу. Иногда трубы просто приваривают, что зависит от определённой обвязки.
2. Установка крана Маевского. Устройство всегда включено в комплект к радиатору. Его размещают в любой доступной для обслуживания точке батареи, затягивая динамометрическим ключом. Такой способ укрепления поможет избежать превышения напряжения выше нормы. Затем проводят монтаж запорной арматуры и регулятора температуры, если последний используют.
3. Соединение с теплопроводной системой отопления. Биметаллические радиаторы нельзя зачищать наждаком или напильниками, поскольку испортится обшивка. Это приведёт к возникновению течей, в редких случаях переходящих в прорыв.

Особенности подведения батарей в частном доме

Во время монтажа нужно соблюдать принципы, описанные выше. Последовательное размещение компонентов и тщательный контроль над процессом позволит создать систему, способную долго работать от котла без дополнительного обслуживания.

Важно! При выборе места следует выбирать участки со свободным доступом. Это сделает возможный ремонт удобнее

И также облегчит перекрытие кранов при необходимости проведения опрессовки.

Принципиально схемы ничем не отличаются от тех, что используют в квартирах. Установка биметаллического радиатора довольно проста, но для соблюдения точности будет правильно пригласить специалиста.

Стоит ли использовать однотрубную отопительную систему

При прокладке труб часто используется 2-трубная схема отопительной системы. Схематически ее можно представить в виде 2 контуров, один отвечает за подачу горячей воды в радиаторы, а второй – за отвод остывшего теплоносителя и его подачу в котел. Такой подход позволяет организовать циркуляцию воды одинаковой температуры во все батареи.

Существенным недостатком такого способа организации отопления считаются финансовые затраты на трубы (цена устройства такого отопления будет примерно в 1,5-2 раза больше, чем однотрубного), да и трудоемкость возрастает. К тому же трубы сложнее будет замаскировать.

Однотрубная схема не предполагает наличие отдельного стояка для отвода охлажденного теплоносителя, то есть труб потребуется примерно вдвое меньше. Схематически ее можно представить в виде замкнутого контура, а подключение радиаторов при однотрубной системе отопления выполнено последовательно.

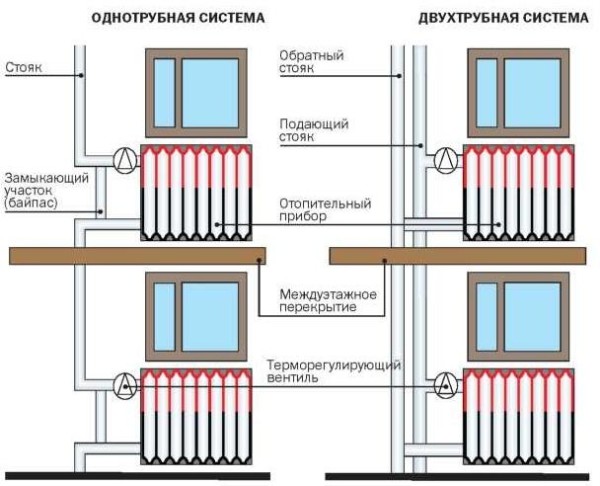

Сравнение одно- и двухтрубной системы отопления

Массово применяться такая система стала в период строительного бума еще при СССР, тогда же и обнаружились ее существенные недостатки:

главным можно считать то, что последние батареи в контуре получают теплоноситель с температурой примерно на 30-50% ниже, чем ближайшие к котлу, это приводит к тому, что помещения отапливаются крайне неравномерно;

Обратите внимание! Этот недостаток легко решить, увеличивая число секций последних радиаторов. Но при строительстве большого числа объектов это приведет к увеличению расчетов, что не очень удобно

• понадобится довольно мощный насос, организовать перемещение теплоносителя самотеком не выйдет;
• для нее характерны большие теплопотери;
• запуск системы длится дольше, чем в случае с двухтрубной системой;
• при выполнении работ своими руками особенно велик риск возникновения воздушных пробок в процессе эксплуатации. Просто довольно часто не удается выдержать нужные уклоны на всем протяжении труб.

Перечисленный список недостатков характерен для обычной однотрубной отопительной системы. В наши дни большая часть перечисленных недостатков успешно устраняется установкой нехитрых приспособлений. Например, уже можно регулировать температуру в отдельно взятых батареях, а установка балансировочных вентилей позволит добиться практически одинаковых условий работы для всех батарей контура.

Учитывая существенную экономию на материалах, такая схема отопительной системы однозначно заслуживает внимания.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.
