Что такое нивелир?

Особенности лазерного нивелира и уровня

Построители плоскостей продуцируют луч, который формирует оси, плоскости, лазерные кресты, и делают замеры расстояния.

Применение таких приборов дает массу плюсов для строителей:

• Проведение разметки и измерения выполняются с максимальной точностью на большом участке рабочей поверхности.
• Устройства не требуют от пользователя специальных знаний и умений
• Сокращение Существенная экономия времени (до 40%-60%) при проведении разметочных операций.

Построители плоскостей используются при начальной топосъемке, на всех стадиях строительных работ, при разметке участка. От точности измерений зависит правильная геометрия сооружения, его долговечность и устойчивость. Строгое соблюдение вертикалей и соответствие постройки горизонтальным планам важны как при возведении большого промышленного здания, так и для частного дома.

Что такое лазерный уровень

При обустройстве пола, выравнивании стен и монтаже перегородок требуется тщательно следить за тем, чтобы поверхности были совершенно ровными и располагались под определенным углом по отношению друг к другу. Стандартные механические способы нанесения разметки занимают много времени. Приходится неоднократно натягивать шнуры, постоянно следить за их положением и при необходимости поправлять.

Использовать нивелир можно без помощников, что сильно упрощает проведение ремонтных работ

Лазерный уровень — это строительный прибор, предназначенный для ускоренного нанесения разметки на горизонтальные и вертикальные плоскости. Нивелир достаточно включить в работу, чтобы он мгновенно выстроил систему точек и линий на поверхностях в помещении. В зависимости от модели лазерный уровень может испускать один луч или сразу несколько, размечать пространство в заданном направлении или по всей площади.

Производители и модели

Хороший лазерный уровень — то не только подходящие характеристики и набор функций

Важно еще качество исполнения, а это зависит от производителя. Так что, наряду с характеристикам, придется выбирать еще и марку

Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы. Если нет, придется довериться общему мнению.

Считается, что хорошие лазерные нивелиры (построители линий и плоскостей) есть у Bosh (Бош), У них есть приборы бытового класса (в зеленом корпусе), есть профессиональные (в синем корпусе), в каждом классе есть по нескольку десятков моделей с разными возможностями и ценой.

Выдача одного при поиске лазерного нивелира

Стабильно хорошие отзывы собирает Makita (Макита). Моделей тоже немалое количество, качество стабильное. Примерно в то же ценовой категории работают INSTRUMAX и ADA, которые также имеют много удачных моделей разных типов. Из более бюджетных марок называют Skill (Скилл), Robotoolz  (Роботулс), Зубр, RGK.

Как выбрать нивелир?

Выбирая бытовой лазерный нивелир, нет смысла тратиться на дорогостоящий прибор, так как даже бюджетные модели позволят выполнять разметку внутри комнат любых размеров.

Для этого будет вполне достаточно минимальной длины луча.

Кроме того, чем меньше размеры помещения, тем меньшими будут угловые погрешности.

Достаточно осмотреть корпус на наличие повреждений, а также проверить лазерный уровень пузырьковым аналогом.

При выборе полупрофессиональных моделей, а также приборов для профессиональной строительной и геодезической деятельности, важными параметрами, на которые следует обратить внимание, будут:

• Количество лучей. К стандартным двум лучам, строящим линии по вертикали и горизонтали, добавляются несколько дополнительных. Как правило, расположены они по бокам устройства.

• Дальность свечения. Если этот параметр, который указывается производителем, равен 30 метрам, лучи буду светить и на большие дистанции. Но следует помнить, что по превышению указанного порога дальности, их толщина увеличивается, что приводит к снижению точности отметок.

• Наличие системы самовыравнивания. Это позволит экономить время на точном позиционировании устройства относительно горизонта.

• Угол развертки лучей. Хорошо, если этот параметр составит 110° — 130°.

• Элементы питания. Чем они проще, тем лучше. В идеальном случае прибору для работы необходимо будет две или три пальчиковые батарейки типа ААА. Также хороший вариант – аккумуляторная батарея.

• Дополнительные аксессуары.

В комплект поставки некоторых моделей входят защитные лазерные очки.

Они не только предохраняют глаза от воздействия излучения приборов, но в них и сам луч видно лучше при любой погоде.

Для комфортной работы также нужен штатив, особенно в тех случаях, когда прибор нужно приподнять на определенную высоту.

Нивелир — полный набор

Для фиксации нивелира в различных местах требуется крепление типа “прищепка”.

Более удобным будет вариант с универсальным магнитным креплением.

Прибор с богатой комплектацией обойдется дороже, но, если покупать аксессуары по отдельности, их стоимость выйдет еще выше.

• Профессиональный нивелир оснащается дополнительными регулировками.

В частности, модели с мини-штативами, которые расположены прямо в корпусе, имеют винты плавной наводки, которые позволяют выполнить настройку прибора максимально правильно.

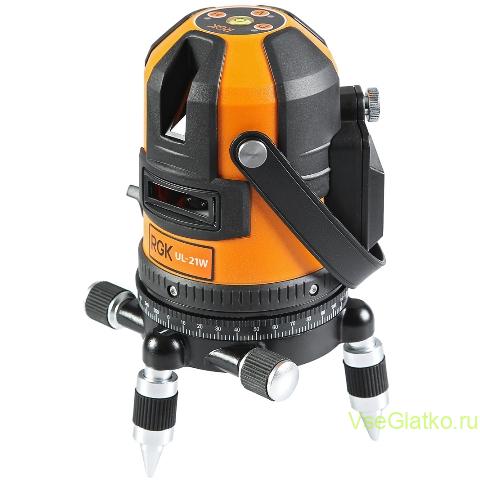

Нивелир с миништативом

Кроме прочего, нивелиры должны иметь надежную защиту от пыли и других внешних факторов.

Определить степень защиту можно по маркировке.

Стандартной принято считать IP54 – влагоустойчивое устройство, которое подойдет для работы и под дождем, и на пыльной строительной площадке.

Нивелир профессиональный

Для защиты от падения нивелиры должны иметь противоударный корпус и демпферные накладки.

Некоторые модели оснащаются внутренними амортизаторами, которые защищают электронные компоненты от повреждений.

Основные геометрические условия

Для работоспособности оптического нивелира требуется соблюдение геометрических условий, предусмотренных конструкцией самого прибора. Геометрическая схема прибора, в упрощенном виде представлена на приведенном ниже рисунке.

Рис.2. Геометрическая схема.

Элементы геометрической схемы представляют совокупность невидимых вертикальных и горизонтальных линий основных узлов и деталей инструмента:

• (N – N) – вертикальная линия, представляющая ось круглого уровня;
• (V – V) – линия, изображающая вертикальную ось вращения прибора;
• (Z – Z) – визирный луч, проходящий через центр окуляра и объектива;
• (L – L) – горизонтальная ось цилиндрического уровня;
• (K – K) – вертикальная ось автоматического компенсатора.

Основные детали и конструкции оптических нивелиров геометрически связаны между собой и их элементами (осями). Все конструктивные геометрические условия приборов проверяются во время проведения поверок нивелира. К ним относятся:

• поверка круглого уровня, ее условие состоит в параллельности оси круглого уровня и невидимой оси вращения прибора;
• поверка сетки нитей, ее условие состоит в вертикальности оси сетки нитей;
• поверка по определению угла і, суть которой заключается в параллельности визирного луча и горизонтальной оси цилиндрического установочного уровня;
• поверка компенсатора, ее условие состоит в горизонтальности визирного луча.

Что такое нивелир

Нивелир стал просто незаменимым измерительным инструментом на сегодняшнее время, и к тому же, универсальным в своём роде. Создавался он изначально для геодезистов, но в итоге получил широчайшее применение в строительстве и даже в военных целях.

С помощью нивелира, можно легко определить величину отклонения точки от условной плоскости. А поскольку на сегодняшнее время существуют различные виды нивелиров, то и функциональные возможности каждого из них существенно отличаются. Неизменными остаются лишь основные части нивелира — это ригельная труба и компенсатор наклона.

Виды нивелиров

На сегодняшнее время в продаже можно найти такие виды нивелиров:

Тригонометрические нивелиры — данный вид нивелиров имеет ещё одно название — теодолит. О том, что такое теодолит уже рассказывалось ранее в строительном журнале samastroyka.ru. Это геодезический прибор, использующий в своей работе наклонный луч относительно контрольной точки.

Геометрические нивелиры — работа которых основывается на излучении визирующего луча и измерении разницы положения двух точек.

Оптико-механические нивелиры — при работе с ними используются оптические трубы и градуированные рейки.

Гидростатические нивелиры — работающие по принципу уровня воды в сообщающихся сосудах.

Лазерные и цифровые нивелиры — при работе этих измерительных инструментов используется лазерный луч.

Как видно, бывают различные виды нивелиров, простые и сложные в работе, отличающиеся друг от друга своей функциональностью и возможностями. Поэтому, перед тем как пользоваться нивелиром следует досконально изучить информацию, касающуюся этого вопроса.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

Виды нивелиров по принципу работы

Виды нивелиров

В зависимости от конструкции, различают следующие виды нивелиров:

1. геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация. А отметка точек на местности производится при помощи специальных реек;
2. тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке. При этом после снятия замеров необходимо выполнить сложные вычисления;
3. гидростатические, наиболее простые по конструкции. Они используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;
4. оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями. А также оптическая труба для снятия замеров;
5. лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;
6. цифровые, построенные на оптическом либо лазерном принципе. Кстати, в них расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Для чего нужен?

Нивелир является узкоспециализированным прибором и, в отличие от какого-нибудь теодолита, имеет не столь широкий спектр применений. Его главная задача заключается в измерении высоты нескольких точек на поверхности. Таким образом определяется степень неровности рельефа. Эти данные крайне важны при возведении построек. Также с помощью нивелира оцениваются качества завершенных строительных или ремонтных работ.

Лазерные нивелиры, в свою очередь, делятся еще на три подвида:

• линейные;
• точечные;
• ротационные.

Речь пойдет о последнем типе аппаратов. Он функционирует по тому же принципу, что и предшествующая ему разновидность, но оснащен электромотором. Двигатель позволяет быстрее и плавнее перемещать нивелир, ведь «ротационный» означает вращающийся.

Решение проблем с дневным и солнечным светом

Рано или поздно у каждого пользователя лазерного уровня, возникает необходимость провести разметку на улице, это может быть любое строительство на приусадебном участке, в ландшафтном дизайне земельного участка или при строительстве гаража.

И вот в час «Х» Вы включаете прибор на улице в дневное время, и с досадой обнаруживаете, что луча совершенно не видно уже на 5 метрах, при чём абсолютно не важно, дорогие это или дешёвые лазерные уровни. Да увы, солнечный дневной свет самый губительный для лазера этого класса, но есть несколько выходов из данной ситуации, смотрите их ниже

В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть на порядок тусклее. Именно эта функция позволяет работать с лазерным нивелиром на улице при любой степени освещённости.

Приёмник лазерного излучения — это отдельный не большой прибор, они бывают разного размера, дизайна, с ЖК дисплеем и без. Приёмники лазерного излучения практически не поставляются в комплекте с лазерными уровнями, и приобретаются отдельно.

Приёмники идут в комплекте практически с каждым ротационным лазерным нивелиром, это нивелиры предназначенные для работы на большие расстояния до 1000 метров! Приёмник лазерного излучения имеет специальный встроенный фотоэлемент, который улавливает лазерный луч и показывает его местоположение визуальным и звуковым сигналом, в тот момент, когда луча человеческим глазом не видно. Диапазон работы с приёмником у каждого лазерного нивелира (имеющего данную функцию) разный, но минимум начинается от 30 метров! Смотрите технические характеристики в обзорах приборов.

Но есть и другие способы помимо непосредственно самого детектора, которые позволят поработать днём на улице с лазерным нивелиром. Полноценной альтернативой приёмнику можно назвать не все способы, но есть один действительно очень схожий и доступный вариант. Давайте рассмотрим каждый из методов по подробнее.

1. Способ

Это использовать какой-нибудь предмет с отражающей поверхностью, лучше всего подходит простая металлическая линейка. Если её повернуть под определённым углом, то лазерная линия будет хорошо видна.

2. Второй вариант подходит только тем, у кого приборы имеют дополнительные лазерные точки, к примеру, как у недорогого китайского нивелира (на фото точка именно этой модели). Дело в том, что концентрация пучка в точке намного больше, чем в линии, поэтому лазерную точку отчётливо видно днём на улице на расстоянии до 15 метров в одну сторону.

3. Способ подходит всем, с любой моделью нивелира. Как вы наверное уже догадались, это разметка в тёмное время суток, и чем темнее это время, тем дальше будет виден лазерный луч.

Поэтому, если Вы задумались или собрались приобрести лазерный уровень, рекомендую перед покупкой сразу определить для себя, потребуется ли производить какие-либо работы на улице при дневном освещении, исходя из этого рассматривать нивелир с функцией или без функции «работы с приёмником».

4. Самый интересный метод определения местоположения лазерного луча на больших расстояниях. Причём разметку можно делать на гораздо большем расстоянии, чем с приёмником, если таковой режим в Вашем нивелире есть.

Да, надо отметить, что этот способ работает абсолютно с каждым лазерным построителем плоскостей, не важно есть у него режим работы с приёмником или нет!

Итак, чтобы произвести разметку на улице, к примеру на 100 метрах нам понадобится простой сотовый телефон с фронтальной камерой, который на сегодняшний день есть практически у каждого.

Далее для обнаружения лазерной линии включаем фронтальную камеру телефона и начинаем сканировать участок, где предположительно проходит линия. При точном попадании лазерного луча на фронтальную камеру, на экране телефона будет видна яркая точка, которая при небольшом смещении телефона вверх или вниз будет угасать.

В тот момент, когда на экране свечение точки будет самым ярким, мы и делаем отметку ровно на против глазка камеры.

Таким образом Вы получаете разметку с минимальной погрешностью, с таким же принципом работы, как и лазерный приёмник.

Для лучшего представления метода, рекомендуем посмотреть следующие видео:

Инструкция по нивелированию оптическим прибором

Для правильного монтажа и настройки оптического устройства важно правильно изучить инструкцию

Установка штатива

Прежде всего нужно установить штатив. Ослабляя винты, ножки трегера устанавливаются на комфортную для измерения высоту. Затем винты вновь закручиваются. Устройство закрепляют к головке штатива. По горизонтали также выравниваем прибор по пузырьковому нивелиру.

Установка штатива ФОТО: youtube.com

Монтаж прибора

Приспособление устанавливается и закрепляется посредством крепёжного винта, который расположен на трегере. Подготовительные работы предполагают настройку оптики, монтаж нивелира в горизонтальную позицию.

Монтаж ФОТО: youtube.com

Фокусировка оптико-механического узла

Начать следует с того, чтобы выровнять прибор горизонтально. Для этого два подъёмных винта поворачиваются сразу, пузырёк уровня располагают по центру. Данная точка имеет название «нуль-пункт».

Далее следует перейти к фокусировке оптического нивелира. Зрительная труба наводится на любые поверхности. Окулярное кольцо вращается, благодаря чему будет достигнута четкая видимость сетки. Переводится устройство на рейку, фокусировочный винт помогает настроить соответствующую видимость шкалы.

Центрирование проводится во время монтажа приспособления над точкой, работая методом «вперёд». Ослабляется закрепительный винт, подвешивается отвес.

Сдвигается устройство по головке трегера до того момента, пока отвес не будет указывать на требуемую точку. Винт затягивается.

Фокусировка прибора ФОТО: youtube.com

Установка рейки ФОТО: youtube.com

Измерение и фиксация наблюдений

После монтажа приспособления в центре между двух точек, следует перейти к замерам.

На контрольную точку устанавливается мерная рейка. Точное её расположение контролируется с помощью вертикальной риски визира.

Фиксация наблюдений ФОТО: echome.ru

Настройка лазерного нивелира

Если прибор уже установлен согласно инструкции, то не стоит сразу же начинать работу – необходимо немного подождать. Перед началом работы следует проверить нивелир на точность. Для первого этапа проверки (точности лазерного наклона плоскости) нужно поместить прибор на расстоянии 5 м от стены.

Если расстояние между ними меньше 6 мм, то прибор настроен правильно.

Второй этап – это проверка точности вертикального угла. Необходимо на ту же поверхность закрепить отвес со шнуром длиной 2,5 м. После этого нужно на него направить луч нивелира. Если отклонение лазерного луча составит меньше 3 мм, то можно считать, что прибор настроен правильно.

Каждый такой прибор, как правило, имеет свой собственный перечень функций. Основным из последних является установка двух потоков: горизонтального и вертикального. Иногда их можно включать одновременно.

О лазерном уровне: принцип работы и основные характеристики

В этом механизме для измерений используется тонкий и яркий лазерный луч. Для его появления собирается специальная конструкция на диодах. К слову, лазерное излучение первоначально использовали только военные. Затем, через довольно-таки большой промежуток времени, оно пришло в медицину, а после этого потихоньку внедрилось и в другие сферы нашей жизни, нашло применение в промышленности и строительстве.

Корпус лазерного нивелира состоит из пластика. На нем имеются вставки из латекса или резины, не позволяющие жидкости или пыли попасть внутрь точного прибора. Ведь стоит уровень отнюдь недешево, а на стройке на него и песок может попасть, и цемент, и вода, и капли краски. Поэтому защита корпуса жизненно необходима этому прибору.

Использовать лазерные уровни можно как на стройплощадке, так и в квартире для домашних нужд. Производители выпускают эти устройства самых разных видов, поэтому всегда можно подобрать подходящий лазерный уровень, ориентируясь на те задачи, которые предстоит выполнить с его помощью.

Достоинства приборов подобного типа:

1. Измерения, проводимые с их помощью, весьма точны: погрешность на один метр не превышает нескольких десятых от миллиметра.

2. Точка или линия, прекрасно видимая, намного удобнее визирной метки, которой оснащены обыкновенные нивелиры. Ведь по этой линии можно работать сразу, без разметки, например, пустив по ней строительную технику.

3. Устройство молниеносно производит измерения, к работе его готовить не надо, достаточно достать из футляра и всё.

4. Расположив прибор горизонтально, можно не беспокоиться о дальнейшем: он сам сделает измерения, причем очень быстро.

5. Не нужно быть специалистом, чтобы работать с лазерным нивелиром – с ним справится кто угодно.

6. Не требуется нескольких рабочих для измерений – прибор обслуживается одним человеком.

В общем-то, лазерный нивелир – не что иное, как более современный потомок всех остальных приборов для измерений: теодолитов, рулеток, уровней, обыкновенных нивелиров. Проверяют им любые вертикальные и горизонтальные поверхности, которые требуют соблюдения точности. Зная, как классифицируются данные приборы (ведь разные виды имеют разные названия и даже назначения), можно получить вполне внятное представление о том, как выбрать лазерный нивелир по потребностям.

Как выбрать нивелир?

Выбирая бытовой лазерный нивелир, нет смысла тратиться на дорогостоящий прибор, так как даже бюджетные модели позволят выполнять разметку внутри комнат любых размеров.

Для этого будет вполне достаточно минимальной длины луча.

Кроме того, чем меньше размеры помещения, тем меньшими будут угловые погрешности.

Достаточно осмотреть корпус на наличие повреждений, а также проверить лазерный уровень пузырьковым аналогом.

При выборе полупрофессиональных моделей, а также приборов для профессиональной строительной и геодезической деятельности, важными параметрами, на которые следует обратить внимание, будут:

• Количество лучей. К стандартным двум лучам, строящим линии по вертикали и горизонтали, добавляются несколько дополнительных. Как правило, расположены они по бокам устройства.

• Дальность свечения. Если этот параметр, который указывается производителем, равен 30 метрам, лучи буду светить и на большие дистанции. Но следует помнить, что по превышению указанного порога дальности, их толщина увеличивается, что приводит к снижению точности отметок.

• Наличие системы самовыравнивания. Это позволит экономить время на точном позиционировании устройства относительно горизонта.

• Угол развертки лучей. Хорошо, если этот параметр составит 110° — 130°.

• Элементы питания. Чем они проще, тем лучше. В идеальном случае прибору для работы необходимо будет две или три пальчиковые батарейки типа ААА. Также хороший вариант – аккумуляторная батарея.

• Дополнительные аксессуары.

В комплект поставки некоторых моделей входят защитные лазерные очки.

Они не только предохраняют глаза от воздействия излучения приборов, но в них и сам луч видно лучше при любой погоде.

Для комфортной работы также нужен штатив, особенно в тех случаях, когда прибор нужно приподнять на определенную высоту.

Для фиксации нивелира в различных местах требуется крепление типа “прищепка”.

Более удобным будет вариант с универсальным магнитным креплением.

Прибор с богатой комплектацией обойдется дороже, но, если покупать аксессуары по отдельности, их стоимость выйдет еще выше.

• Профессиональный нивелир оснащается дополнительными регулировками.

В частности, модели с мини-штативами, которые расположены прямо в корпусе, имеют винты плавной наводки, которые позволяют выполнить настройку прибора максимально правильно.

Кроме прочего, нивелиры должны иметь надежную защиту от пыли и других внешних факторов.

Определить степень защиту можно по маркировке.

Стандартной принято считать IP54 – влагоустойчивое устройство, которое подойдет для работы и под дождем, и на пыльной строительной площадке.

Для защиты от падения нивелиры должны иметь противоударный корпус и демпферные накладки.

Некоторые модели оснащаются внутренними амортизаторами, которые защищают электронные компоненты от повреждений.

3.1. Цель, состав и порядок выполнения работы

Цель работы: ознакомиться с устройством точного теодолита Н3 и технического нивелира Н-10КЛ, с устройством реек РН, с методикой нивелирования и обработкой журнала технического нивелирования.

Работа выполняется индивидуально каждым студентом. Студент получает методическое пособие и нивелир Н3 или Н10КЛ. Преподаватель задаёт станцию установки нивелира и две точки, между которыми необходимо определить превышение.

В состав работы входит:

1) ознакомление с устройством нивелиров Н3 и Н10КЛ и рейками РН3;

2) установка нивелира в рабочее положение;

3) выполнение технического нивелирования (наблюдения, заполнение журнала нивелирования и его обработка).

При сдаче лабораторной работы студент должен уметь отвечать на контрольные вопросы.

Нивелир – особенности применения устройства

Назначение нивелира состоит в определении разницы, образующейся вследствие различий в уровнях размещения отдельных точек в пространстве, по отношению к принятой при измерении поверхности. Специалисты в области геодезии и топографии применяют прибор, чтобы исследовать особенности рельефа, а нивелир строительный используется рабочими, чтобы соблюсти заданные параметры в процессе СМР, а также при проведении ремонтов различной степени сложности.

Фактически данное приспособление позволяет произвести выравнивание поверхности в горизонтальной или вертикальной плоскости, придать объекту уклон под заданным градусом.

На открытой местности можно:

• разметить участок под фундамент;
• осуществить разбивку приусадебного участка по линиям высадки растительности;
• спланировать обустройство дорожек в саду;
• произвести работы землеустроительного характера.

В строительных и ремонтных работах появляется возможность:

• отметить линии для размещения коммуникаций;
• откорректировать горизонталь пола и вертикаль для стен;
• оценить корректность установки плинтусов и потолков;
• правильно установить окна и двери;
• произвести монтаж мебели встроенного типа.

Схожие параметры

Человек, не разбирающийся в измерительной технике, может с лёгкостью перепутать теодолит с нивелиром. И это неудивительно, ведь как мы уже сказали, оба прибора относятся к одной геодезической группе устройств, применяемых для измерений на местности.

Также путаница может быть вызвана внешним сходством и одинаковыми элементами, входящими в состав приборов. К ним можно отнести зрительную систему, в составе которой имеется сетка нитей для наведения.

Пожалуй, на этом какие-либо значимые похожести заканчиваются. Теодолит и нивелир имеют гораздо больше различий, чем может показаться изначально. Тем не менее в некоторых ситуациях и при определённых условиях эти приспособления могут заменять друг друга. Но об этом мы поговорим чуть позже. А сейчас давайте рассмотрим наиболее важный вопрос, а именно отличительные черты теодолита и нивелира.

Что лучше выбрать?

Ответ на этот вопрос довольно прост: лучше выбрать и то и другое. У профессиональных строителей на вооружении всегда имеются оба приспособления. Ведь теодолит и нивелир выполняют разные функции.

И всё же, давайте разберёмся, какой из аппаратов лучше и в чём заключается его превосходство.

Мы уже сказали, что теодолит более универсален благодаря своей многофункциональности. По количеству областей, где он применяется, теодолит заметно превосходит нивелир. К ним можно отнести астрономию, мелиорацию и т. д. К тому же нивелир можно использовать лишь на горизонтальной плоскости, в то время как теодолит одинаково работает с обеими из них.

Дополнительными преимуществами теодолита считаются надёжность и высокая практичность. К огромным же его плюсам можно отнести тот факт, что для проведения замеров достаточно одного человека. Нивелир же требует участия двух людей, один из которых займётся установкой инварной рейки.

В некоторых случаях теодолит может даже заменить собой нивелир. Для этого нужно установить его, закрепив зрительную трубу в горизонтальном положении. Далее, также понадобится рейка. Однако теодолит не способен обеспечить высокую точность. Поэтому его применяют лишь в тех случаях, когда нужны только приблизительные данные.

Но и нивелир может послужить заменой теодолиту. Для этого придётся дополнить прибор горизонтальным кругом с градусами. Таким способом удастся измерить горизонтальные углы на местности. Стоит помнить, что точность таких замеров, как и в предыдущем случае, тоже страдает.

Можно сделать вывод, что объективно теодолит превосходит своего собрата по многим параметрам. Вот только они не являются взаимоисключающими. Теодолит не может полностью заменить собой нивелир. А значит, для выполнения серьёзных строительных или ремонтных работ вам понадобятся оба этих приспособления, которые в определённых ситуациях будут друг друга дополнять.

О том, что предпочтительнее: теодолит, нивелир или рулетка, смотрите далее.

Назначение нивелира

Одной из важнейших геодезических работ, проводимых при строительстве каких-либо объектов, является нивелирование.

Для этих целей применяется соответствующий инструмент –нивелир.

Целью данной операций является определение на местности разности высот конкретных точек, а также изучение форм рельефа.

Нивелиры используются при:

• проектировании, и создании геодезических структур высокой точности;
• монтаже технического оснащения и конструкций, например, для установки столбов ЛЭП;
• декорировании местности, выравнивании больших площадей;
• прогнозировании величины оседания каких-либо построек;
• строительных работах внутри помещений, например, монтаже полов, потолков.

Нивелир в гиодезии

В быту нивелиры часто применяют при ремонте помещений.

Для этих целей существует отдельный вид приборов, которые часто называют лазерными уровнями.

Они проецируют на плоские поверхности лазерные лучи и отлично подходят для разметки углов.

Кроме прочего, применение лазерного нивелира обеспечивает точность укладки кафеля и любого материала, где требуется соблюдение прямых углов и линии.

По этой причине прибор используют и для оклейки обоев, где требуется соблюдать строго вертикальные линии стыков.

Для электрика нивелир также будет полезен.

С его помощью можно четко позиционировать расположение розеток, выключателей, предохранительных щитов на одном уровне от пола, либо же относительно горизонта.

Работа электрика с нивелиром

Также в быту используют простейшие гидростатические нивелиры, работающие по принципу двух сообщающихся сосудов с жидкостью.

Как выбрать лазерный уровень?

Здесь нужно исходить из тех задач, которые вам предстоит решать. Если идет речь о ремонте квартиры, то для облицовки плиткой, наклеивания обоев, укладки паркетной доски и других операций будет достаточно призменного нивелира.

Для работ на открытой площадке нужен ротационный нивелир, которым, как мы уже говорили, удобно пользоваться и в помещении.

Если все строительные операции сводятся к переносу отметок и нет нужды в построении горизонтальных и вертикальных плоскостей, купите самый простой точечный лазерный уровень.

Хорошо, если в комплекте с прибором идет штатив и мишень

Очень важно, чтобы нивелир имел универсальное крепежное устройство, которое позволит не только ставить его на треногу, но также фиксировать к конструкциям, вешать на стены или потолок

Полезной опцией при работе на лестничных маршах и кровле является возможность задавать в настройках нивелира угол наклона лучей. Про самовыравнивание мы не говорим, поскольку в большинстве современных моделей она есть. Хорошо, если функция самовыравнивания совмещена с сигнализацией о неправильной установке уровня.

Если вам придется пользоваться нивелиром в холодное время года, то обязательно обращайте внимание на температурный диапазон прибора, указанный в инструкции. Профессиональные модели нормально работают при минусовой температуре, а бытовые любят тепло

Для улицы лучше покупать модели с пыле и влагозащищенным корпусом.

Обратите внимание в инструкции на количество плоскостей, точек и линий, которые может построить прибор. Для простых работ достаточно одной или двух, а для сложных вам потребуется не меньше трех

Вторым вопросом является правильный выбор производителя, исходя из баланса цены и качества. В число брендов, выпускающих надежные приборы как в профессиональной, так и бюджетной линейках можно отнести Bosch, Makita, Skil и Hilti.

Ориентировочная стоимость бытовых призменных моделей у данных брендов составляет от 4 000 рублей. Точность измерения у них не превышает 0,5 мм при длине луча от 4 до 10 метров. Ротационные нивелиры существенно дороже и цена на них стартует от 23 000 рублей. Дальность действия у них от 200 до 500 метров при использовании приемника сигнала, а погрешность измерения – 0,2-0,3 мм.

Недавно на рынок профессиональных лазерников «втиснулся» израильский бренд Kapro. Характеристики его моделей довольно средние, но зато цена вполне доступная (от 15 тыс. руб.).

В бюджетной нише с ценниками от 3000 рублей уверенно чувствуют себя отечественные бренды RGK и Condtrol, латвийская Ресанта, китайские Ермак, Ada и Matrix. Несмотря на невысокую стоимость, они имеют все необходимые опции для удобной настройки и работы.

Видео по теме:
