Как сделать слив в полу ванной комнаты или душ без поддона

Правила проведения монтажных работ

Имея опыт установки слива механического типа в ванной, схема для полуавтоматического не понадобится — она почти идентична. Даже не имея навыков осилить ее можно своими руками, но для начала желательно ознакомиться с инструкцией и документами, которые прилагаются к комплекту.

Рекомендации производителя по поводу монтажа обвязки для ванны следует соблюдать с точностью. Иначе приспособление может не работать или функционировать неправильно. За автоматические системы браться не советуют: после установки без участия специалиста перестают действовать гарантии на прибор.

На первом этапе удаляется старый сифон, если он есть, тщательно очищаются внутренности патрубка и области примыканий. Затем выполняется монтаж нижнего перелива. На выпуск надевается уплотнительный манжет, после чего его приставляют к сливному проему.

Перед тем как устанавливать слив-перелив, не помешает убедиться в правильном, устойчивом и ровном расположении ванны и в том, что промежуток от сливного отверстия до пола составляет не менее 15 сантиметров

На внутреннюю часть отверстия накладывается еще одна прокладка, прикручивается и фиксируется винтом крышка с решеткой. Манжеты конусного типа ложатся толстым краем к гайке, узким – к горловине.

После проверки правильности соединения винт затягивается отверткой. Аналогичным методом монтируется верхний перелив.

Выполнять обвязку под ванной достаточно сложно. Скорее всего, придется занимать неудобное положение, чтобы добраться до нужных мест. Для скрепления внутренней и внешней части сливной конструкции желательно работать с напарником

Следующий этап – скрепление перелива со сливом. Для этого удобнее использовать гибкий гофрированный шланг, растягивающийся до размера, который без труда войдет в патрубок. Каждый стык обжимается гайкой с прокладками.

Далее устанавливается стакан для формирования гидрозатвора. Места под прокладки предварительно зачищаются от дефектов напильником. Затвор также подключают накидной гайкой с плоским или конусным уплотнением.

В конце отвод сифона соединяется с канализацией сливной трубкой. Это делается через уплотнительную манжету или прямым способом в раструб. Чтобы избежать протечек, случающихся вследствие износа манжеты, их обрабатывают силиконовой смазкой.

Выполняя монтаж, нельзя прилагать чрезмерные физические усилия. Из-за этого элементы обвязки могут лопнуть, и придется покупать новые детали

Когда монтажные работы окончены, нужно проверить качество сборки, прикрыв слив пробкой и открыв воду. Пол под ванной застилается бумагой, осматривается слив и соединения. При выявлении протечек подтягиваются гайки.

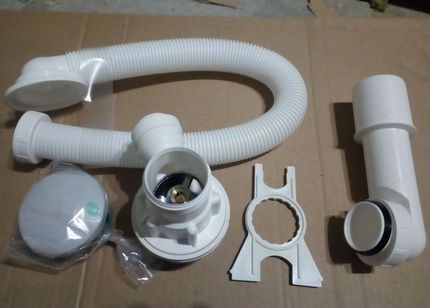

Из чего делают системы слива?

В производстве устройств используются материалы, проявляющие устойчивость к влиянию коррозии, щелочных и кислотных веществ, горячей воды. В прошлом веке, когда ассортимент сантехнического оборудования был довольно узким, сливные системы делали преимущественно из черного металла.

Этот материал хоть и быстро теряет первозданную эстетичность, но исправно служит длительное время, храбро выдерживая высокое давление и температурные перепады. Несмотря на его достоинства, сейчас производители все-таки отдают предпочтение цветным металлам и пластику.

Пластиковые обвязки привлекают доступной ценой. Они уместны в ваннах, оборудованных декоративным экраном. Их универсальные габариты подстраиваются под нестандартные канализационные выходы и сливы.

Изделия из пластика легкие по весу, просты в сборке, не поддаются деформациям при взаимодействии влаги и примесей, содержащихся в ней

Значительно опережают пластик в плане прочности, периода службы и дизайна металлические предметы. Наиболее распространены изделия из латуни, бронзы, меди. На решетки сливных отверстий и определенные детали в них наносят хром или никель, применяя методики гальванопластики.

При условии своевременной прочистки устройств с разборкой шайбовых соединений, в отличие от пластика, они вряд ли выйдут из строя даже спустя десятки лет.

Понять из какого именно металла изготовлена конструкция можно, внимательно осмотрев трубу, скрепляющую сливное и переливное отверстия. Медь узнаваема по красноватому оттенку, пластичности и мягкости. Латунь представляет собой прочный сплав желтого цвета из цинка и меди. Бронза – довольно твердый темно-коричневый материал, включающий медь и олово.

В классических и ретро интерьерах прекрасно смотрятся бронзовые и латунные обвязки. Выглядят они очень элегантно и аккуратно, что особенно ценно, когда ванна стоит по центру комнаты

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Предлагаем ознакомиться Ярлык на одежде для стирки

Он может быть расположен в следующих местах:

1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума. Пример углового слива в душа
3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его подключении к канализации.

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

В дальнейшем рекомендуется придерживаться такого порядка действий:

• сифон будет соединяться с канализацией с помощью канализационной гофры (хотя можно использовать и обычные пластиковые трубы), поэтому, зная примерное расположение сливного отверстия, можно прикинуть, какая длина гофры понадобится;
• для удобства сборки на дне поддона с изнаночной стороны собирается каркас из металлического профиля;

Поддон будет опираться на каркас

• к канализации нужно подключить гофру и сифон. Для соединения сифона и гофры используется пластиковая накидная гайка, дополнительно стык можно промазать герметиком для большей надежности;
• затем поддон переворачивается на бок, в сливное отверстие вставляется металлическая сеточка (задерживает крупный мусор), кольцо;

Все, что понадобится для подключения

с изнанки подключается сифон – сперва на ту часть, которая будет контактировать с поддоном, наносится герметик, затем на него накладывается резиновое кольцо и только после этого он соединяется с частью, установленной с лицевой стороны поддона.

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Подключение выполнено правильно

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

С такой картиной столкнуться может каждый

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

В случае если использовалась не гофра, а обычные пластиковые трубы, то можно выделить такие варианты очистки как:

механический – обычный вантуз или сантехнический тросик могут справиться с засором практически любой сложности;

Набор инструментов для прочистки засора

• различные чистящие средства также могут справиться с засором. Если хотите знать, как прочистить слив душевой кабины с их помощью, остерегайтесь слишком агрессивных веществ, которые могут просто разъесть пластик. Отдать предпочтение лучше гелевым средствам, а не порошкам;
• можно попробовать и народные средства, например, со слабыми засорами неплохо справляется смесь из соды, уксуса и соли, ее нужно просто оставить в трубе на пару часов.

Ингредиенты для народного чистящего средства

Для того, чтобы устранить запах в душевой кабине – слив должен работать идеально. Но в случае с подключением слива через гофру справится с засором может быть непросто, тросик просто порвет трубу, вантуз также небезопасен, а агрессивные гели могут просто прожечь стенку гофры. Иногда доходит до того, что проще просто отсоединить сифон и почистить его отдельно.

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

1. Управление сливом осуществляется ногами.
2. Видимая часть обладает компактным размером.
3. Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Если происходит поломка клапана, система обновляется полностью. Это достаточно серьезный недостаток, поскольку цена автоматического устройства слива в ванной колеблется в пределах 60-280 $.

Вспомогательные элементы для подключения к канализации

Схема, как подключить ванну к канализации, нуждается в сифоне и еще некоторых дополнительных деталях. Необходимо запастись:

• канализационной трубой, поворотом (по необходимости);
• пластиковой жесткой трубой для развода из ванны в канализацию. Если места недостаточно, заменить на гофрированную. Стандартный размер диаметра канализационной трубы – 40 мм;
• переходник для пластика гибкий;
• понадобится гофрированная муфта из резины 50х40 мм, чтобы соединить трубы из пластика, если диаметр трубы канализации отличается от диаметра трубы слива чаши ванны;
• в квартире, где стояк из чугуна нужен переходник 73х40 мм, также из чугуна;
• лента ФУМ;
• для смазывания резиновых прокладок используется силикон;
• влагоустойчивый герметик;
• прокладки в наборе;
• острый строительный нож.

Подготовка к замене

После приобретения нового изделия производится подготовка к его установке:

1. Разборка старого сифона (демонтаж). Предусматривает использование обычной отвертки и откручивание фиксирующего крепежа;

2. Очистка всех деталей канализации и водопровода от грязи, жира, ржавчины и мусора;

3. Сборка приобретенного сифона. Выполняется по инструкции по установке (есть в каждом сифоне). Особенно внимательное следует относиться к герметичности стыков отдельных деталей сифона.

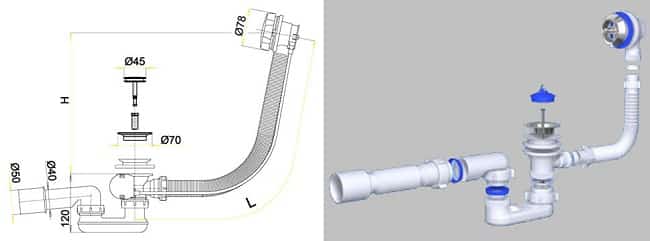

Стандартная конструкция сифона предусматривает наличие:

1. Защитная решетка. Монтируется непосредственно под сливом раковины. Назначение – исключить попадание в канализацию крупных по размерам отходов;

2. Пробка из резины или пластика. Предназначается для временного перекрытия слива мойки. Отсутствует в комплектации бюджетных сифонов;

3. Выпускной патрубок. Соединяется с трубой слива. Комплектуется резиновой прокладкой для герметизации стыка и крепежом – гайкой из пластика и соединительным винтом из нержавеющей стали;

4. Корпус сифона в форме бутылки, гофрированной или обычной трубы. Предусматривает наличие крышки или стакана, которые используются для чистки изделия;

5. Канализационный отвод. Соединяется с системой канализации. Комплектуется резиновой прокладкой, обеспечивающей герметичность стыка.

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне

Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации

Сложности поднятия ванны над полом

Перед тем как поднять ванну, чтобы слив работал хорошо, необходимо все хорошо рассчитать. Огрехи в монтаже могут привести к дискомфорту во время мытья из-за неустойчивости купели, деформации стенок или дна чаши, скалыванию эмали.

При выборе способа поднятия ванны над уровнем пола, следует учитывать следующие нюансы:

• Большой вес. Естественно, вес купели зависит от материала, из которого она изготовлена, а также размера модели. Самыми тяжелыми являются чугунные ванны, а самыми легкими – акриловые. Однако, при использовании купели к непосредственному весу самой чаши добавляется вес воды, а также вес купающегося человека. При таких условиях общий вес сантехнического прибора может достигать 500 кг, из-за чего нагрузка на ножки ложится очень большая.
• Маленькая площадь опор. Обычно для установки ванны используются 4-6 ножек, общая площадь поверхности вряд ли превышает 10 квадратных см. Если учесть, что вес купели, воды и человека в ней доходит до 500 кг, то нагрузка на каждый квадратный сантиметр опор доходит до 50 кг. Из-за такой нагрузки опоры могут попросту деформироваться, не справившись с весом сантехнического изделия.
• Механическая прочность и жестокость стенок. При выборе способа подъема дна ванны над уровнем пола нужно учитывать, что разные материалы обладают разной жесткостью. Если чугунные модели настолько толстостенные и устойчивые к деформации, что их можно устанавливать всего на 4 ножки, то акриловые модели имею меньшую жесткость, поэтому при их поднятии нужно возводить конструкцию, равномерно распределяющую вес чаши между опорами.

Из чего состоит аварийный слив в полу

Для отведения воды в аварийной ситуации необходимы следующие составляющие:

• Трап — специальный сифон, плоский, предназначенный для обустройства строительных поддонов и слива.
• Аварийный отвод — отрезок трубы, соединяющий трап с канализацией.
• Гидроизоляционная подложка — слой специальной мастики, предотвращающей попадание влаги в межэтажное перекрытие.
• Стяжка пола — слой бетона, которым заливается и трап, и отвод трубы. К тому же, на саму стяжку можно непосредственно укладывать плитку.

Конечно, стоит отметить, трап — это что самый главный элемент аварийного слива, поэтому именно от его выбора зависит надежность всей конструкции. Решетка сливного сифона чаще всего выполнена из латуни, нержавеющей стали или пластика. Поэтому не составит труда подобрать ее под ваш дизайн ванной комнаты. А вот внутреннее устройство может иметь существенные различия.

Требования по укладке труб канализации в ванной

Канализация в ванной комнате монтируется с учетом уже выбранного места установки единицы сантехники. Разводка системы канализации придерживается всех точек их расположения.

Работы по укладке трубопровода канализации выполняются с требованиями:

• с учетом ГОСТовских требований выполняется уклон прокладки магистрали канализации. Уклон выполняется из расчета 2 см на каждый метр трубы;
• стыки в линии разводки на углах имеют угол не меньше 90 градусов;
• для магистрали обязательное обустройство точек для ревизии;
• для подсоединения к унитазу используют трубы с диаметром больше 100 мм, для слива применяется с диаметром 50 мм;
• 10 мм выдерживается зазор в раструбе отводных труб;
• канализация укладывается на высоте от 100 до 150 мм.

Для монтажа канализации не потребуется сложных инструментов.

Подключение ванны к канализации

Для присоединения ванны к трубам лучше воспользоваться сифоном с переливом. Его монтаж предусматривает соблюдение двух требований:

1. Создание оптимального перепада высот выпускного отверстия и сливной трубы. Конкретный размер перепада зависит от высоты выпуска сифона.
2. Обеспечение доступа к сифону, который необходим для осуществления периодической очистки водосливного узла.

Что касается трубы, которая будет соединять ванну с канализацией, то наилучший вариант – это жесткие пластиковые изделия. Они должны иметь два колена, которые обеспечат оптимальный поворот элементов. Если не удается соединить узлы слива с помощью жестких труб, то используются гофрированные трубы. При стыковании труб различного диаметра используются переходники.

Подключение ванны к канализации состоит из таких последовательных действий:

• все резиновые прокладки укладываются на свои места;
• происходит сборка сифона и присоединение трубы перелива к ванне;
• производится ввинчивание крепежных элементов;
• с помощью патрубка и трубы сифон присоединяется к сливному отверстию;
• осуществляется герметизация стыков в местах соприкосновения ванны со стеной.

Соединение всех пластиковых элементов происходит без использования рожковых или газовых ключей. Работа осуществляется вручную. Иначе существует вероятность повреждения пластмассовой резьбы.

После окончания монтажных работ проводится предварительное тестирование канализационной системы. Необходимо включить все сантехнические приборы и запастись 2-3 ведрами с водой. Когда сантехника начнет сливать отработанную воду в систему, ведра с водой выливаются в раковину, ванну и унитаз. При наличии протечек придется в таких местах переделывать крепление элементов канализации.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;

2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Установка душевой с поддоном

Причина выбора. Этот вариант уступает в органичности, зато гораздо проще в строительном плане, поскольку отменяет выполнение разуклонки пола.Особенности монтажа. В этом случае вслед за гидроизоляцией и разводкой труб идет этап цементно-песчаной стяжки пола

Уделите особое внимание качеству монтажа: трубы замуровываются в стяжку, поэтому исправить малейший недочет без разрушений всей конструкции будет невозможно. В застывшей стяжке нужно сделать углубление, соответствующее готовому поддону по форме и размеру, и определить местонахождение слива

Оно должно идеально подходить к сливному отверстию в поддоне.

Этапы монтажа слива в полу

Процесс установки слива в полу в санузле включает в себя следующие этапы работы:

• предварительная подготовка пола в душе к установке конструкции;
• установка гидроизоляционной обмазки;
• установка трапа в ванной, который будет служить основанием для слива;
• установка уклона, обеспечивающего сток воды и его выравнивание;
• отделка пола кафельной плиткой и другими материалами.

Предварительная подготовка пола к монтажу конструкции

Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.

Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.

Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.

Особенности установки сливного трапа

В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.

Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:

• герметизирует стыки с поверхностью пола в душевой кабине;
• дает возможность фильтровать всю воду, которая поступает в сток;
• дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
• защищает от неприятных запахов благодаря гидрозатвору.

Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:

• устойчивость к коррозии;
• надежность;
• прочность;
• возможность разобрать и очистить конструкцию.

Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.

Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:

• основание покрытия;
• гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
• второй слой герметичной гидроизоляции;
• бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
• слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.

И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.

Как правильно установить слив

Установка слива в пол состоит из таких поэтапных действий:

• приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
• соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
• прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
• выложите рейки рядом со стенами, они будут применяться как деформированные швы;
• залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
• при стяжке не забудьте об уклоне в сторону слива;
• после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
• в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
• по уровню направляющих выложите второй слой цементного раствора;
• после того как он высохнет, выкладываем на пол керамическую плитку.

Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.

Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

Традиционная система

Традиционный вариант обвязки можно встретить в любой квартире, так как вот уже на протяжении длительного времени он используется в каждом доме. Благодаря наличию подобной системы у владельца появляется возможность обеспечить наполнение ванны водой: это обеспечивается при помощи пробки на цепочке, которую достаточно поместить в отверстие слива.

Если рассматривать более подробно устройство этой системы, то в нем можно выделить следующие элементы:

• сливная горловина. Для нее отводится место в отверстии, расположенном на дне ванны. К ней подключается прямой отвод, благодаря которому вода может двигаться по всему контуру в сети;
• переливная горловина. Ее размещают в отверстии на стенке ванны. Для подсоединения ее к водопроводной сети используется специальный боковой водоотвод;
• сифон. Выполнен в виде изогнутой трубы, основная задача которой заключается в предотвращении попадания в помещение неприятного запаха из канализации. Иными словами, на него возлагаются функции затвора;
• соединительный шланг. Имеет вид гофрированной трубки, основное назначение которой заключается в отводе воды из перелива в сифон;
• сливная трубка. Благодаря ее наличию вода может свободно поступать из сифона в канализацию.

Выше был перечислен стандартный комплект элементов, которыми оснащается традиционная система обвязки. Стоит заметить, что выполнить работы по монтажу и демонтажу подобной конструкции способен любой человек вне зависимости от наличия у него специальной подготовки в сфере сантехники. Необходимо помнить, что в определенный момент наступает такая ситуация, когда приходится каждому владельцу, в чьей квартире установлена традиционная система слива-перелива, менять соединительные элементы этой конструкции. В первую очередь это касается уплотнительных прокладок.

Критерии выбора материала

Пластиковое изделие

Выбирая, какой лучше слив-перелив для ванной, следует обратить внимание на материал изготовления. В советские времена сливные системы для сантехнического оборудования изготавливались исключительно из черных металлов, так как обеспечивали стойкость к коррозии, горячей воде, кислотным и щелочным соединениям

Несмотря на быструю потерю презентабельного внешнего вида, материал проявлял высокую устойчивость к перепадам температур и давления.

Сегодня производители предпочитают использовать пластик и цветные металлы. Первые отличаются доступной стоимостью и применяются в ванных с инсталляцией. Элементы обладают универсальностью размеров, поэтому можно смонтировать конструкцию под разные канализационные выходы и устанавливать в нестандартных вариациях.

Металлические системы превосходят пластиковые в долговечности и качестве исполнения. Бронзовые, латунные или медные приборы имеют интересный дизайн и конструкцию. Решетки окрашиваются никелевым или хромированным напылением при использовании метода гальванопластики. Такие сливы-переливы при соблюдении правил эксплуатации и периодического техобслуживания гарантируют срок службы более 10 лет.

Определить, из какого металла выполнена система можно самостоятельно:

• бронза – твердый металл темно-коричневого цвета, состоящий из олова и меди;
• латунь – прочный сплав меди с цинком желтого цвета;
• медь – умеренно пластичная и мягкая, отличается красноватым оттенком.

Монтирование вывода от слива

Подсоединение и подключение ванны и душевой кабины к системе канализации с сифоном обеспечивается грамотно смонтированным выводом от слива. Рекомендуется применять жесткую трубу из пластика. Нехватка места по высоте, компенсируется гофрированным соединением.

• Необходимо соблюсти уклон трубы от точки выхода из сифона до места соединения с канализацией. Рекомендуется до 5 см наклон. Идеальный вариант трубы – пластик без поворота.
• Гофра укладывается без поворотов. Минус такого соединения в его шершавой поверхности. Если почистить уже нет возможности, можно легко ее заменить.
• Труба с сифоном выводится в канализационную систему. При необходимости используется переходник.
• Места соединения нужно не забывать обрабатывать герметиком.

Вопрос, как подсоединить ванну к канализации, закрыт выполненной работой.
