Установка рольставней

Инструкция по установке

Существует стандартная схема действий:

1. Размечают и сооружают деревянный каркас.
2. Монтируют шкаф с рольставнями. Это осуществляется в такой последовательности:

• задняя стенка;
• боковые стенки;
• дно и потолок;
• проведение подсветки (если таковая предусматривается);
• внутреннее наполнение, согласно проекту: перегородки, полки;

1. Устанавливают жалюзи.

Что потребуется для работы

Чтобы определиться с набором материалов, необходимо иметь подробный чертеж. Это поможет не упустить из виду такие мелочи, как крепежные элементы: гвозди, дюбеля, уголки и т.д.

Мебельные ставни могут быть укомплектованы производителем, согласно типу конструкции. Однако следует проверить, включается ли в набор крепеж.

Из инструментов понадобятся:

• дрель с насадками по дереву и бетону;
• шуруповерт;
• рулетка и уровень;
• лобзик или ножовка;
• молоток.

Подготовительный этап

Традиционные шкафы стараются спроектировать так, чтобы они закрывали всю стену и доходили до потолка. В таком случае пространство расходуется наиболее экономно.

На предварительном этапе с помощью строительного уровня проверяют ровность поверхности. Если это необходимо, пол выравнивают. В противном случае конструкция не будет выстроена с соблюдением всех правил.

Советы по монтажу

Если мебельные роллеты устанавливаются на балконный шкаф, нужно заранее позаботиться о том, чтобы материалы не деформировались с течением времени из-за сырости и перепадов температур.

Для этого балкон утепляют, на пол кладут кафельную плитку либо линолеум.

Поверхность шкафа должна быть покрыта лаком, это предотвращает пересыхание или переувлажнение древесины. Благодаря этому ставни не будут перекрашиваться вследствие деформации деревянных полотен.

Учитывается и то, какую нагрузку выдерживают бетонные перекрытия балкона. Это влияет и на массу шкафа, и на количество вещей, которые предполагается в нем хранить.

Правила ухода

Рольставни не нуждаются в специфическом уходе. Рекомендуется избегать рывков при открытии и закрытии либо делать это с применением силы.

Важную роль играет чистота конструкции. Можно протирать жалюзи влажными салфетками либо салфеткой для уборки, смоченной в мыльном растворе. Места стыков следует очищать щеткой с мягкой щетиной. Не допускать скопления грязи в раздвижных механизмах.

Химические чистящие средства нанесут вред любому покрытию, потому их использование не рекомендуется.

Также нужно следить за смазкой деталей. Это предотвратит их преждевременный износ.

Что такое рольставни

Рольставни — интересное инженерное решение, которое может служить не только в защитных целях, но также выполнять роль декоративного элемента. По виду они напоминают жалюзи, но принцип работы и монтажа немного отличается. Они состоят из короба, полотна, направляющих и запорного механизма. По способу установки различают:

• Накладные наружные. Основной блок монтируется над проемом, который будет закрываться.
• Встроенные наружные. Короб устанавливается прямо в проеме. При этом теряется часть полезного пространства.
• Накладные внутренние — очень похож на первый вариант, только все элементы располагаются внутри помещения.
• Встроенные внутренние. Установка этого варианта подразумевает разворот основного блока внутрь помещения. При этом он монтируется внутри проема.

Варианты монтажа

Кроме этих видов расположения, также есть комбинированные варианты, все будет зависеть от потребностей хозяина, а также конструктивных особенностей проема. Материал, который применяется для изготовления:

• Пластик. Отличается относительно невысокой ценой. Пластик достаточно хрупкий, поэтому его легко повредить, также он сильно подвержен воздействию ультрафиолета.

• Из алюминия Алюминий. Профиль из этого материала может быть изготовлен методом катки, а также экструдирования. В первом варианте заготовки прокатываются специальными роликами, вследствие чего они приобретают требуемую форму. При экструзии раскаленный мягкий материал продавливается через формующие отверстия. Такие изделия обладают большей прочностью и устойчивостью к различным воздействиям. Внутри профиля может находиться вспененный утеплитель, который обеспечивает определенную тепло- и звукоизоляцию.

• Сталь. Такой вид рольставен может быть изготовлен с перфорацией. Это дает возможность снизить их вес. Они монтируются там, где необходимо обеспечить защиту от взлома.
• Дерево. Непрактичный материал для таких целей, но достаточно дорогой. Применяется в особняках, где элитный внешний вид играет большую роль.

Подъемные механизмы подразделяют на:

• Электрический. В этом случае монтируется специальный двигатель и в комплекте идет пульт управления. Все, что нужно от пользователя, чтобы открыть или закрыть роллет — нажать соответствующую клавишу.

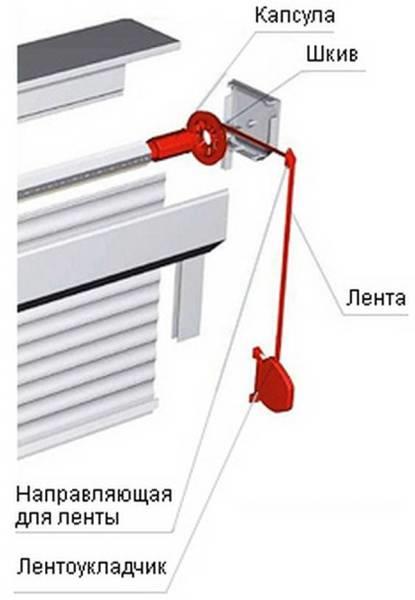

• Ручной. Существует несколько способов его реализации: ленточный, при помощи троса, карданный. Принцип сводится к наличию рукоятки и механизма соединения с основным валом. Вращение ручки в одну сторону приводит к поднятию шторки, в обратную — к опусканию.
• Пружинный. Здесь нет никаких дополнительных элементов. Система пружин автоматически направляет усилие в правильный вектор. От пользователя требуется приподнять жалюзи до определенного уровня или опустить, дальше все происходит в автоматическом режиме.

С пружинно-инерционным механизмом

Варианты исполнения рольставней

Раньше они могли устанавливаться только на деревянные оконные рамы. Но с развитием технологий и появлением новых способов крепления, рольставни стали использоваться для монтажа в сантехнических помещениях. Они органично впишутся в любой стиль комнаты.

Роллет имеет вид полотна, его поверхность украшена рисунком, который можно подобрать под общий дизайн помещения, или окрашена в однотонный цвет. За ними можно скрыть полочки, трубы или дефекты или неровности поверхности, которые могут испортить общую картину.

Если рольставни нужно открыть, то полотно прячется в специальный короб. Благодаря этому не тратятся сантиметры и без того небольшого помещения.

Есть несколько способ установки рольставней в свободный проем:

• коробом внутрь – это самый удобный вариант оформления. Главное учитывать расположение всех коммуникаций, чтобы это не стало препятствием во время монтажа. Замеры нужно делать после того, как стена будет выровнена, перед тем как на нее будет уложена плитка . Так рольставни получатся вровень со стеной;
• короб остается снаружи. Способ применяется, когда конструкция не помещается в проем. Замеры нужно делать после того как плитка будет уложена на стены. К ней будет крепиться вся конструкция;
• методом накладки . Короб должен остаться снаружи проема. Обычно этот вариант применяется для очень тонких стен. Например, если они выполнены из гипсокартона .

В некоторых моделях роллетов предусмотрены замки. Такая опция поможет надежно скрыть бытовую химию или трубы от маленьких детей, чтобы они не смогли по неаккуратности причинить себе вред.

Совет

При выборе рольставней нужно учитывать цвет полотна и короба. Он должен гармонировать с окружающей обстановкой и выбранным стилем.

Инструкция по монтажу

Антивандальные и защитные рольставни устанавливаются на деревянном доме, как во время проведения, так и после завершения общестроительных работ. Технология монтажа подразумевает выполнения ряда действий в определенном порядке:

• Определяется способ установки. В большинстве случаев в деревянных загородных домах ставни устанавливаются на внешнюю часть оконного проема. Можно применить и скрытый способ, но это надо делать на этапе строительства, до установки оконной рамы.
• Проверяется комплектность поставки. До начала работ по установке надо проверить наличие всех элементов, предусмотренных комплектацией.
• Края оконного проема выравниваются при помощи ручной или бензиновой пилы. Если этого не сделать, то направляющие могут лечь неровно, вся конструкция ставен перекосится.
• Подготавливаются направляющие. В деревянных домах применяется скрытый способ монтажа направляющих. Для этого в них просверливаются отверстия на расстояние 100 мм от края с шагом 400 мм диаметром 5 мм. Затем сверлом диаметром 10 мм каждое отверстие расширяется для того, чтобы шляпка самореза вошла за подлицо с внутренней стороной направляющей. Если головка крепежа будет выпирать, то плотно может застрять.
• Подготовка защитного короба. Он крепиться к стене в четырех точках. Две точки располагаются в торцах короба, а две сзади. В защитной крышке высверливается два дополнительных отверстия, которые после завершения монтажа закрываются заклёпками. Таким образом, предотвращается возможность открыть крышку с помощью отвертки или шуруповерта. Затем крышка снимается с короба, в специальные пазы барабана устанавливаются две направляющие, по которым будет скользить полотно.
• Если рольставни с электрическим приводом, то вдоль направляющей протягивается провод, другой конец которого протягивается в дом через заранее просверленное отверстие.
• На земле собирается каркас. Для этого направляющие вставляются в специальные пазы на коробе.
• Собранный каркас вставляется в оконный проем и фиксируется на саморезы по дереву 70-80 мм. Перед конечной фиксацией положение каркаса проверяется при помощи уровня.
• В барабан вставляется полотно. Сначала оно протягивается до середины окна. В верхний конец вставляется фиксирующая планка. Затем плотно полностью опускается, планка закрепляется на барабане.
• Электрические рольставни подключаются к общедомовой сети. Затем настраиваются концевики.

Видео- инструкция монтажа рольставен:

Технология монтажа рольставней своими руками

После подбора крепежа и подготовки проёма настало время монтажа рольставней.

Разметка и крепление отверстий

Прибегая к помощи рулетки, отмечаются маркером места сверления на направляющих шинах. Затем следует просверлить размеченные места:

• положите направляющие шины на ровную плоскость;
• отступите от верха и низа шины на 100-150 мм;
• отметьте маркером места для сверления по всей длине шины с интервалом 450 мм;
• отверстия в накладном монтаже располагаются ближе к краям;
• в местах нанесения меток просверлите отверстия диаметром 8 мм. Для наружного расположения короба просверлите направляющие шины с обеих сторон. Во встроенном монтаже нужно просверлить боковую стенку шины;
• возьмите сверло диаметром 11.8 мм. Просверлите верхнее отверстие для последующего размещения заглушки.

Для установки в санузлах можно применять декоративные виды рольставней с различными узорами

Декоративные рольставни помогут создать интересный и оригинальный дизайн в ваших санузлах

Подготовьте короб для последующего монтажа

• закройте короб крышкой. Просверлите по бокам крышки отверстия насквозь диаметром 4.2 мм, для последующего закрепления заклепок;
• размещение отверстий на коробе зависит от способа установки. При накладном способе нужно просверлить отверстия на задней стороне короба. При встроенном монтаже необходимо проделать отверстия в верхней части короба, при смешанном монтаже — по боковым сторонам;
• сверлим отверстия в соответствии с выбранным типом монтажа. Размер отверстия составляет 8 мм;
• одно отверстие необходимо для привода.

Выполняем сборку шин с коробом

Выполняем разметку необходимую для крепления:

• прикладываем конструкцию к проёму;
• накладной монтаж подразумевает размещение конструкции над проёмом;
• при встроенной установке элементы конструкции размещаются на откосах: верхнем и боковым;
• возьмите строительный уровень и проверьте горизонтальность короба. Проверьте уровень вертикальности краевых шин, используя отвес;
• измерьте диагональные размеры конструкции (не короба) и посчитайте их разность. Разность размеров не должна быть больше 0.2 см;
• разметьте маркером места отверстий на откосах или стене, учитывая их расположение на коробе.

Сверлим отверстия на стене или откосах:

• опустите конструкцию на землю;
• просверлите отверстия в шинах, используя разметку;
• установите туда пластмассовые дюбеля;
• для провода просверлите дырку диаметром 1.2-2 см. Точный размер можно узнать из документации;
• установите в это место защитную пружину;
• при наличии внешних замков просверлите отверстия снизу для последующего закрепления.

Крепим каркас рольставней

• снимите плёнку с задней стороны конструкции;
• расположите конструкцию так, чтобы отверстия на стене и каркасе совпадали;
• измерьте симметричность шин и короба, путём измерения диагоналей;
• используя шуруповёрт, закрутите саморезы в отверстиях.

Закрепляем управляющие элементы

• наружный монтаж предполагает закрепление элементов управления на внутренней стороне проёма;
• отметьте маркером места присоединения элементов управления;
• просверлите дыры в местах разметки;
• присоедините направляющие с лентоукладчиком.

Устанавливаем полотно рольставней:

• установите кольца на валу с расстоянием между ними 500 мм;
• вставьте ригели по бокам концевого профиля;
• оберните вал мягким материалом, чтобы полотно не получило механических повреждений. Вставьте полотно через вал в направляющие;
• установите тягловые пружины в верхней части полотна и соедините их с перфорационными отверстиями вала.

Настройка пружинного механизма рольставней: видео инструкция

На последнем этапе установки, закрываем смонтированный короб

• закройте короб крышкой;
• закрепите крышку, используя клепальный пистолет;
• снимите пленку с передней стороны конструкции и удалите грязь;
• установите элементы, ограничивающие высоту подъёма полотна. Для этого нужно просверлить отверстия в нижней части полотна;
• смажьте заглушки силиконом и установите там, где это необходимо.

Установка рольставней своими руками видео: пошаговая инструкция для монтажа пенозаполненных роллет на дверь:

Особенности, которые следует учитывать при монтаже

Если рольставни устанавливаются для того, чтобы скрыть трубы и другие коммуникации, обязательно следует оставлять свободный доступ к ним. Это нужно, чтобы в непредвиденных ситуациях можно было легко проверить их или перекрыть воду, например, если прорвет трубу. Доступ нужно оставить для того, чтобы было легче считывать показания счетчиков.

Основные требования, которые нужно соблюдать при монтаже:

• Роллеты не может устанавливаться в виде глухой перемычки.
• Полотно должно открываться и закрываться быстро и без усилий.
• Короб, куда будет прятаться роллета, монтируется сверху. Ее можно скрыть под натяжным или навесным потолком , поэтому вся конструкция смотрится легко и подойдет под любое оформление.

Рольставни практичнее, чем шкафчик с дверками или люк.

В первом случае при открывании будет уменьшаться пространство. Во втором – нет свободного доступа к трубам, что станет значительным препятствием для их быстрого ремонта.

В тон к выбранному дизайну

Как проходит монтаж?

Роллеты обычно монтируются в следующих случаях:

• ремонтные работы в помещении;
• замена труб;
• установка фильтров, счетчиков на воду;
• монтаж оборудования для подогрева воды.

Перед тем как установить оборудование, необходимо определить его функции

. От этого будет зависеть место монтажа и размер полотна и коробки для рольставней. Процесс установки сложностей не вызовет и не отнимет много времени. Можно вызвать мастера, который быстро справиться с поставленной задачей.

Роллеты можно устанавливать в туалете своими руками, это сэкономит семейный бюджет

Важно правильно смонтировать сам короб и направляющие, по которым будут двигаться полотна вверх и вниз. Лучше всего предварительно нанести всю необходимую разметку на стену, это будет способствовать правильной сборке и установке конструкции

В результате она получится ровной и без наклонов в сторону

. Лучше всего предварительно нанести всю необходимую разметку на стену, это будет способствовать правильной сборке и установке конструкции. В результате она получится ровной и без наклонов в сторону.

Каркас в собранном виде вместе с полотном — это прямоугольник. Такую же форму должна иметь ниша, что встречается крайне редко.

Перед установкой необходимо измерить ее ширину в 3 точках:

• внизу;
• посередине;
• вверху.

Расхождение в показателях не должно превышать 5 мл. Такие щели можно легко замазать. Чтобы подобрать правильный размер рольставни за основу берется наименьшее значение из 3 показаний.

Роллеты не могут препятствовать свободному доступу к трубам, счетчикам или другим предметам сантехники. Это учитывают при их монтаже. При необходимости ремонта достаточно будет только поднять полотно, а не разбирать стену.

Разновидности конструкции рольставней

Современные рольставни являются усовершенствованным вариантом обычных ставней. Их конструкция представляет собой металлическое полотно, которое сворачивается и прячется в короб.

Рольставни помогают не только защитить, но и украсить дом

Установка в доме рольставен позволяет решить следующие задачи:

Улучшить защитные функции оконного или дверного проёма. Современные металлические рольставни достаточно сложно вскрыть и если это получится, то создаётся много шума, поэтому они отпугивают воров. Чтобы ещё больше повысить безопасность дома на роллеты рекомендуется устанавливать сигнализацию.
Повысить звукоизоляционные характеристики помещения

Это особенно важно для домов, которые находятся недалеко от проезжей части. При закрытых роллетах уровень шума снижается на 12–15 дБ.

Регулировать интенсивность освещения в доме

Если рольставни закрывать не полностью, то можно обеспечить желаемую освещённость в помещении.
Повысить теплоизоляционные характеристики дома. Если установить роллеты, у которых ламели с утеплителем, то потери тепла через двери и окна снижаются на 20%.
Улучшить внешний вид здания. Есть большой выбор цветовых решений. Кроме этого, можно заказать ламели с рисунком и таким образом оригинально оформить дом или любое другое здание.

Одним из основных параметров, на который обращают внимание при покупке рольставней, является материал, из которого они сделаны. Существуют следующие классы взломостойкости современных роллетов:

• Р1-Р2 — классические рольставни. Они имеют низкую прочность и смогут защитить только от ветра, солнца и пыли;
• Р3-Р5 — стальные или экструдированные роллеты. Этот вариант уже обеспечивает довольно хорошую защиту от проникновения в помещение;
• Р6-Р8 — рольставни высокой степени взломостойкости. Они изготавливаются из особо прочных материалов, обычно это бронированные и пуленепробиваемые системы.

Если посмотреть на способ управления такими устройствами, то они могут быть:

• ручные, в этом случае закрывание/открывание роллетов проводится при помощи механической ручки;

• автоматические, здесь для управления системой используется электродвигатель, поэтому достаточно нажать кнопку на пульте управления или на брелоке.

Для изготовления ламелей обычно используют сталь или алюминий. Стальные конструкции имеют хорошие тепло- и звукоизоляционные показатели, но они более тяжёлые и подвержены коррозии. Алюминиевые ламели намного легче, но и взломостойкость у них будет ниже. Их преимущество в небольшом весе и высокой антикоррозионной устойчивости.

По типу конструкции рольставни бывают:

1. Наружные. Это более простой, поэтому и более распространённый вариант. Короб устанавливают над оконным или дверным проёмом. Такое решение можно установить как во время строительства дома, так и в любое другое время.

2. Встроенные. В этом случае короб прячется в предварительно подготовленной нише. Такие рольставни, когда они подняты, то практически не видны, но их установка возможно только на этапе строительства здания.

Общие требования к установке рольставней

Начнем с того, что рольставни состоят из следующих частей (без знания этого просто нет смысла читать дальше):

1. Короб с приводным валом и двигателем, либо ручным редуктором.
2. Полотно из профилей (ламелей) по ширине и высоте оконного проема.
3. Направляющие профили по бокам.
4. Оконечный сегмент, ограничивающий движение полотна снизу.

И вот здесь начинается. В простейшем случае короб накладывается на стену, прямо над оконным проемом. В этом случае длина полотна высчитывается так, чтобы перекрыть раму на 15 см по горизонтали, и добавляется также запас по вертикали сантиметров 20. Есть и свои тонкости при наладке. Полотно рольставней не поднимается выше, нежели на одну ламель, торчащую из короба. В противном случае некому будет заправить торцы профилей в направляющие, и все пойдет вкривь и вкось.

Конструкция рольставней

Очень много вариантов встраивания коробки. Можно монтировать ее на оконную четверть, а при невозможности даже на раму, закрывая часть стекла пакета. В специальных проектах оставляется место, ниша под коробку, но готовые дома обычно никто не ломает. То есть делать в капитальной стене выемку под установку рольставней очень глупо. В некоторых новостройках с вентилируемым или просто утепленным фасадом можно утопить короб под декоративный слой на нужное расстояние.

Смысл в том, что новый элемент оконной рамы не привлекал лишнего внимания. Любителям, чтобы все было красиво, сразу сообщаем, что существуют специальные технологии для покраски рольставней и даже нанесения рисунков. Украшайте свое приобретение по собственному усмотрению. На наш взгляд очень красиво изнутри бы смотрелось звездное или солнечное небо с облачками, а снаружи можно выбрать цвет фасада. Это гармонично впишет рольставни с экстерьер здания.

Как красить? Помимо специального оборудования рольставни можно покрыть по обычным технологиям. Краской для авто или алюминиевых окон. Материал фактически один и тот же. Чаще всего используется все же алюминий. Хорошо, конечно, было бы заказать порошковое окрашивание, но там уже смотрите по месту. Наверняка в городе, где в наличии конвейер по выпуску коробок для электрооборудования ничего сложного в этом не имеется. Существует и множество других вариантов, включая аэрограф. Опытный художник легко создаст шедевр из рольставней.

Проект затрагивает внешний вид дома. Если дело происходит на фасаде здания, то управляющая организация вправе запретить установку, а на дом, являющийся памятником архитектуры, и думать нечего ставить рольставни. Что из сказанного должно быть принято к сведению нашими читателями?

Рольставни на окнах

1. Согласование проекта установки рольставней ведется в установленном порядке. Наверняка ответственные организации потребуют чертежей. А это значит, что требуется заказать пакет документации, причем заранее не известно, будет ли получено добро.
2. Лучше всего выбирать такие модель и тип установки, чтобы по минимум затрагивать внешний вид здания. В некоторых городах имеются законы, прямо запрещающий изменять облик строения. В особенности это касается фасада. Заранее нужно проверить, что есть в продаже, оценить, как это будет смотреться.
3. Почти любые рольставни можно привести в божеский вид своими руками или силами мастера. Нарисовать на них, что угодно. В частности, можно изобразить свои старые окна, чтобы как-то сгладить диссонанс от внедрения нового элемента. Творческий подход наверняка приведет к положительному результату.
4. Размеры под сборку полотна выбираются, исходя из типа установки, габаритов двигателя, приводных механизмов. В каждому случае будут получаться другие расчеты. Компания Роллхан даже предлагает демо-версию программы для проведения всех вычислений. Учитываются особенности профилей производителя, применяемые двигатели, валы, короба и много другое. Разумеется, не забыты и варианты установки.

На практике без замерщика почти не обойтись у кого-то оконная четверть утоплена внутрь, у других сделана вровень со стеной, у прочих сглажена штукатуркой под углом 45 градусов. Мы не исключаем, что некоторые фирмы разрешат представить фотографии с детальным описанием и некоторыми ключевыми размерами, как исходный материал для расчета.

Установленные рольставни

Как подобрать рольставни для окон

Рольставни – это шторы-жалюзи, в конструкции которых присутствуют следующие элементы:

• роллетное полотно, которое состоит из отдельных элементов – ламелей;
• ортогональный вал, изготавливаемый, как правило, из оцинкованной стали и предназначенный для сборки ламелей;
• короб с боковыми крышками, который служит для защиты полотна и иных устройств от негативного воздействия влаги, пыли и иных загрязнителей;
• направляющие, предназначенные для движения роллетного полотна.

Составляющие рольставен

Чтобы произвести правильный выбор, необходимо учитывать следующие параметры:

• материал изготовления роллет;
• тип профилей;
• способ управления.

Материалы для ламелей

Рольставни для окон изготавливаются:

• из пластика. Такие устройства носят чисто эстетические функции и могут защищать только от солнечных лучей;
• из алюминия. Металлические конструкции отличаются более высоким уровнем прочности и могут быть установлены и в качестве защиты от солнца, пыли, грязи и в качестве защиты от злоумышленников;
• из стали. Стальные защитные шторы отличаются большим весом и самым высоким показателем защиты, однако используются крайне редко и преимущественно в загородных домах или торгово-промышленных помещениях.

Металлические рольставни, в том числе и роллеры из алюминия, могут быть окрашены в любой цвет, что позволяет подобрать устройство в соответствии с дизайном помещения.

Разнообразие цветов рольставен

Разновидности профилей

Для изготовления рольставен используются следующие виды профилей:

• устройства, изготовленные методом роликовой прокатки и дополненные пенным наполнителем. Отличаются малым весом, отличными шумоизоляционными и теплоизоляционными свойствами. Из негативных факторов можно отметить низкую устойчивость к взломам;
• цельнотянутые усиленные профили (экструдированные). Устройства отличаются устойчивостью к взломам и высокой стоимостью, поэтому используются только в случае необходимости получения дополнительной защиты;
• цельнотянутые профили – решетки. Благодаря методике изготовления отличаются устойчивостью к взломам, но вместе с этим и позволяют получить достаточный обзор помещения. Как правило, изделия данного типа используются в витринах и на окнах магазинов в торговых центрах и иных подобных учреждениях.

Виды профилей, используемых для изготовления рольставен

Способы управления

Управление рольставнями может производиться механическим и автоматическим способами.

Для ручного управления защитными шторами используются:

ленточный привод (открытие/закрытие рольставен осуществляется путем натяжения ленты, приводящей в движение вал). Преимуществами данного типа являются простота механизма, его энергонезависимость и надежность;

Управление рольставнями при помощи ленты

Ленточный привод предназначается для штор весом не более 15 кг.

карданный механизм – управление шторами производится за счет вращения ручки привода. В отличие от ленточного типа карданный механизм может быть использован для штор весом до 36 кг. Такой способ управления самый надежный для дачи и иных помещений с временным проживанием;

Разновидности карданного механизма

тросовый редуктор – опускание/поднимание рольставен производится путем вращения ручки, ослабляющей или натягивающей тросовый механизм. Данный способ управления предназначается для штор, вес которых менее 100 кг, и отличается надежностью и долговечностью;

Управление рольставнями при помощи тросового механизма

пружинно-инерционный механизм – шторы приводятся в движение путем нажатия на нижние ручки. Среди преимуществ данного типа можно отметить удобство и простоту использования, а среди недостатков – необходимость установки дополнительного оборудования – нижнего замка.

Пружинно-инерционный привод рольставен

Для автоматического управления рольставни дополняются электроприводом. Рольставни с электроприводом более удобны в использовании, но высокая стоимость и зависимость от электроэнергии приводят к снижению количества потребителей.

Электропривод может быть приведен в действие пусковым кнопочным механизмом или пультом радиоуправления. В первом случае необходимо подводить электрический кабель к кнопке пуска, что в некоторой степени усложняет проведение монтажных работ своими руками.

Способы управления электроприводом

Автоматика может быть установлена на рольставни весом до 200 кг.

Подготовка к работе

Проверка проёма

Качество установки рольставней во многом зависит от качества оконного или дверного проёма, на который будет осуществляться монтаж.

Поверхности всех плоскостей и откосов проёма должны быть ровными и гладкими, без наплывов штукатурки и прочих дефектов. Отклонение уровней не должны превышать 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.

Отклонение уровней не должно превышать 2-3 мм, а разность диагоналей 5 мм

Сверка комплектации

Перед тем как приступать к сборке и монтажу необходимо убедиться в полноте комплекта рольставней. Как правило, стандартный комплект включает в себя следующие элементы:

• Короб защитный (в сборе с валом и крышками) 1 штука;
• Роллетное полотно 1 штука;
• Боковые направляющие 2 штуки;
• Нижнее обрамление проёма 1 штука;
• Набор крепежа и фурнитуры.

Поскольку комплект рольставней не включает крепёж, с помощью которого роллеты будут крепиться непосредственно к проёму, перед началом монтажа необходимо позаботиться об их наличии.

Выбор крепежа

Выбор крепежа зависит от материала проёма, на котором будут устанавливаться рольставни.

Для простенков без внутренних полостей, сделанных из монолитного бетона, кирпича или природного камня, в качестве крепежа подойдут самораспорные анкерные болты или дюбель-гвозди с пластмассовым основанием.

Учтите, что глубина проникновения дюбелей в стену должна быть не менее трёх сантиметров!

Для стен с пустотами допускается использование только анкерных болтов, причём их длина должна обеспечивать проникновение в простенок не менее чем на 6 сантиметров.

Если вы крепите роллеты на деревянную стену, то в качестве крепежа вам подойдут шурупы, а если на металлическую – то специальные саморезы.

Технология установки рольставен

1. Подготавливают боковые направляющие. С помощью маркера и рулетки в них размечают отверстия. Для этого их попарно укладывают на ровную поверхность и отмечают отверстия в 10-15 см от обрезов направляющих шин и по всей их длине с равными промежутками в 40-50 см. Для накладного типа монтажа их смещают ближе к внешнему краю направляющих. Сверлят отверстия Ø 8 мм. При наружной установке просверливают насквозь обе стороны шины, а верхнюю дополнительно рассверливают до диаметра 11,8 мм для установки декоративной заглушки.

2. Подготовка короба. Прикладывают крышку к коробу и рассверливают насквозь через крышку по два отверстия с каждой стороны диаметром 4,2 мм. В эти отверстия будут установлены заклепки после монтажа рольставен.Рассверливают отверстия для закрепления короба. Их расположение зависит от типа монтажа: сзади для накладного типа, сверху для встроенного и по обеим плоскостям для комбинированного.Диаметр сверла – 8 мм.Высверливают отверстие нужного диаметра для привода. Для накладного монтажа подрезают короба в месте соединения с направляющими с помощью кусачек и пассатижей. Собирают короб и направляющие.

3. Разметка крепежных отверстий. Прикладывают собранный каркас рольставен к проему. При накладном монтаже все элементы конструкции должны лежать на стене, обрамляющей проем, при встроенном типе монтажа – находиться на боковых и верхнем откосе. Проверяют вертикальность направляющих и горизонтальность короба, а также сверяют диагонали – они не должны отличаться более чем на 2 мм.Выполняют маркером или сверлом разметку ранее просверленных крепежных отверстий на откосах или стене.

4. Сверление крепежных отверстий. Вынимают приложенный каркас роллеты из проема. По этой разметке просверливают отверстия на стене или в проеме. В бетонную стену устанавливают дюбеля.Делают отверстие для привода. Его диаметр составляет от 12 до 20 мм в зависимости от вида рольставен, это необходимо уточнить в паспорте не изделие. В отверстие устанавливают защитную пружину.Если в рольставнях предусмотрены внешние запорные элементы – размечают и высверливают отверстия в нижней части направляющих для их закрепления.

5. Крепление каркаса. Снимают с задней стенки каркаса защитные пленки. Ставят и выравнивают собранный каркас на предназначенное для него место. Совмещают разметку отверстий и еще раз проверяют горизонтальность короба и вертикальность направляющих, а также расстояние между ними. Крепят каркас саморезами с помощью шуруповерта.

6. Крепление элементов управления. При наружном монтаже элементы управления крепят внутри здания. Размечают маркером отверстия на стене, просверливают их и закрепляют направляющие и лентоукладчик.

7. Установка полотна роллеты. Дистанционные кольца на перфорированном валу выставляют на равном расстоянии с шагом 40-50 см. На концевом профиле роллетного полотна устанавливают ручные ригели с обеих сторон. Заводят полотно роллеты сверху вала в направляющие шины.  На верхнем краю роллетного полотна выставляют тяговые пружины, закрпеляют их в перфорированных отверстиях вала.

8. Устанавливают крышку короба, закрепляют ее на заклепки с помощью заклепочного пистолета. Снимают защитную ленту с внешних поверхностей, удаляют загрязнения. Устанавливают ограничители на концевой профиль полотна. Технологические отверстия закрывают заглушками, предварительно промазав их силиконовым герметиком.

При монтаже рольставен необходимо соблюдать технику безопасности, использовать только исправный электроинструмент и устойчивую стремянку. Работы удобнее выполнять бригадой из двух-трех человек. Подключение электрофицированного привода лучше доверить специалисту, особенно, если вы не владеете навыком электромонтажных работ.

Все операции по установке рольставен своими руками показаны в видеоролике.

Видео –  монтаж рольставней своими руками

Таким образом, как вы уже убедились монтаж рольставен своими руками – это не трудная задача, которую может выполнить любой дачник, который приложит некоторое терпение и усердия.
