Особенности и устройство

Солнечный коллектор – это современная конструкция, которая способна накапливать солнечную энергию и превращать ее в источник тепла. Устройство изготавливают из металлических пластин, покрашенных в черный цвет и заключенных в корпус из стекла. Такое оборудование можно устанавливать для отопления дома, а также для обеспечения систем горячей водой.

Благодаря установке коллектора можно экономить от 30 до 60% энергоносителей, а это означает, что расходы на электричество и газ значительно снижаются и эксплуатация дома удешевляется. Подключенное в систему теплоснабжения устройство играет роль теплового носителя, который круглосуточно поддерживает температуру согласно санитарным и технологическим нормам.

Конструкция солнечного коллектора представлена в виде системы трубок, последовательно соединенных между собой и имеющих входную и выходную магистраль. По трубкам может проходить как воздушный поток, так и техническая вода. Во время циркуляции вещества наблюдается его переход из одного агрегатного состояния в другое, в результате чего происходит выделение тепла. То есть, принцип действия батареи заключается в накоплении энергии фотоэлементами, ее концентрации и передачи.

Помимо трубок, конструкция также имеет специальный бак, где хранится вода в нагретом состоянии. Чтобы жидкость не охлаждалась, бак дополнительно обшивают качественной теплоизоляцией. Кроме это, в емкость монтируют и дублирующий электронагреватель, который автоматически включается в зимний период или при пасмурной погоде. Корпус коллектора, как правило, изготавливают из стекла, так как использование полимерных материалов не рекомендуется. Они обладают высоким показателем теплового расширения, неустойчивы к лучам ультрафиолета, что может привести к разгерметизации корпуса.

В качестве теплоносителя обычно выбирают воду, но если планируется круглогодичная эксплуатация системы, то нужно до наступления холодов техническую жидкость заменять антифризом. Часто теплоносителем в коллекторах выступает и воздух, каналы для его перемещения делают из профлистов.

К главным преимуществам солнечных агрегатов можно отнести:

• возможность бесперебойного обогрева зданий круглый год;
• долгий срок эксплуатации, достигающий 30 лет;
• экономия энергоресурсов;
• возможность одновременного обогрева помещений, теплиц, пристроек и бассейнов;
• отсутствие отходов;
• быстрый монтаж;
• оптимизация под индивидуальные проекты.

Что же касается недостатков, то их немного:

• высокая стоимость установки;
• низкая эффективность работы устройства, обусловленная климатическими условиями и особенностями ландшафта;
• принудительная циркуляция воды.

Виды воздушных коллекторов

Тип воздушного солнечного коллектора зависит от того, откуда берется воздух. Если в помещение он попадает снаружи, а по дороге его подогревают, то — это вентиляционная система. Если же воздух для нагревания берется внутри самого помещения и потом просто возвращается внутрь, то — это рециркуляционный вариант.

Вентиляционные системы для отопления сейчас применяют в овощехранилищах, цехах, курятниках и тому подобное. То есть везде, где нужен постоянный доступ свежего воздуха.

А рециркуляционная система известна нам с давних времен. Самый простой пример – камин или печь с воздуховодами для отопления. В современном варианте это нагревательный котел, встроенный в систему вентиляции. Но солнечный коллектор обойдется гораздо дешевле, чем вышеназванные варианты, в том числе и система водного отопления.

Зимний обогрев своими руками

Иногда необходимо организовать отопление курятника или любой другой хозяйственной постройки зимой. Но устанавливать печь для отопления – слишком дорого, затраты себя не окупят. Поэтому многие выбирают воздушный коллектор для обогрева курятника, это отличная схема. Сделать такое устройство можно и своими руками.

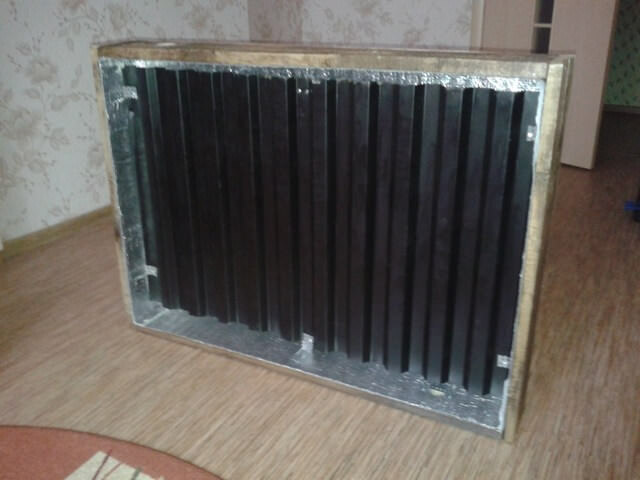

Воздушный солнечный коллектор для обогрева курятника, сделанный своими руками

Это более дорогая и эффективная конструкция, чем, например, коллектор из пивных банок, тут придется постараться.

Такое устройство легко сделать, практически отсутствуют расходы на его содержание и коллектор очень удобен в использовании. Главное – вмонтировать его в стену курятника, тогда эффективность будет гораздо выше, и сделать защитное покрытие из поликарбоната.

Конечно, солнечный коллектор не дает обогрева в хмурые дни. Но даже зимой очень часто выглядывает солнце, а в конце осени и в начале весны, когда постройку необходимо обогревать, так и вовсе много солнца. При необходимости такой коллектор может даже в минусовую температуру поддерживать в помещении приятный климат.

Схема устройства воздушного коллектора для дома простая. Снизу нужно сделать своими руками отверстие, через которое из помещения будет поступать воздух для нагрева. Внутри коллектора сделана сетка, которая нагревается и отдает тепло воздуху. Потом через верхнее отверстие поток снова возвращается в помещение.
