Соединение труб пнд с различными материалами для устройства единого трубопровода

Подготовительные работы

Закупите необходимые соединения

Перед тем как приступать к монтированию труб из ПНД, необходимо:

1. Сделать эскиз или план будущей трассы и измерить ее протяжность. Также подсчитайте количество перепадов и поворотов.
2. Определите, сколько материала вам понадобится для работы, и закупите его в магазине. Не забудьте о крепежных хомутах.
3. Приготовьте нужный набор инструментов, которые должны быть под рукой.
4. Отключите воду в помещении.
5. Когда соединение новых труб будет выполняться от старой системы из металла, необходимо поставить соединительный фитинг на металлическую трубу, который будет служить в роли переходника.
6. Затем следует выполнить нарезку труб на отрезки необходимой длины при помощи трубореза или ножовки по металлу. Выдерживайте угол среза 90 градусов. Концы после среза обязательно нужно зачистить.

Когда вы все это сделаете, можно приступать непосредственно к монтажу.

Схема фланцевого соединения

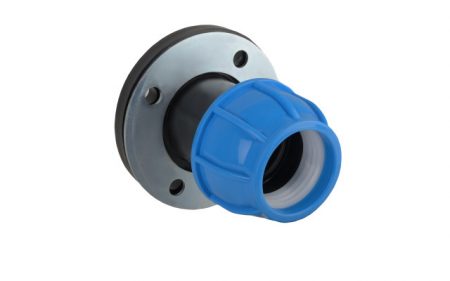

Фланцевое соединение полиэтиленовых труб

1. Полиэтиленовая труба;2. Втулка под фланец;3. Свободный фланец;

Выбор запорной, регулирующей и другой арматуры, устанавливаемой на полиэтиленовых трубопроводах, проводится в соответствии со стандартами, техническими условиями, каталогами, параметрами транспортируемых веществ, с учетом требований проекта и условий эксплуатации.

Напорные полиэтиленовые трубопроводы соединяются с трубопроводами из других материалов с помощью разъемных стальных фланцевых соединений.

Втулка под фланец у основания бурта имеет специальное конструктивное расширение, предназначенное для более надежного присоединения бурта. Ведь именно на бурт втулки происходит основное давление во время эксплуатации трубопровода. Обычные фланцы, поставляемые для стальных труб по ГОСТ 12820,80, не могут свободно устанавливаться на втулку из-за узкого внутреннего диаметра. Поэтому для Фланцевое соединение полиэтиленовых труб применяются свободные расточенные фланцы по ГОСТ 12822,80 с увеличенным внутренним диаметром d1, что позволяет свободно надеть его на ПЭ трубу.

Фланец свободный

d — внутренний диаметр фланца по ГОСТ 12820,80;d1 — свободный расточенный фланец по ГОСТ 12822,80.

Советы опытных специалистов

На герметичности отрицательно может сказаться эллиптичность материала. Швы в таком случае получатся низкого качества

Если контакт осуществлён методом сварки, то важно отслеживать неподвижность труб до полного застывания материалов

Оборудование для устройства сварного шва Источник i.ytimg.com

Торцы соединяемых изделий необходимо предварительно подготовить. Под этим подразумевается удаление грязи с пылью. Дополнительно нужно обработать поверхность обезжиривателем.

Если применяются фитинги с зажимными гайками, то важно их накручивать до предела, но не значительно. Преувеличение силы может привести к тому, что элемент лопнет

А цанга в таком случае способна раздавить торцевую часть трубы.

Особенности соединения канализационных труб

При монтаже канализации часто требуется соединение чугунной трубы с пластиковой, которое конструктивно отличается от стыков стальных и пластиковых труб. Для подобных соединений требуются специальные комплектующие:

• манжеты,
• гофры,
• уплотнители.

Переходная манжета чугун-пластик

В большинстве случаев подобрать и приобрести комплектующие не представляет сложности. В то же время и в тех редких случаях, когда не удается найти подходящий уплотнитель, решить проблему можно при помощи подручных материалов. Уплотнитель необходимого размера можно вырезать из микропористой резины, например, из старого автомобильного коврика. Длинная узкая лента помещается в зазор между соединяемыми элементами и уплотняется при помощи тупой широкой отвертки. Уплотнение производится без чрезмерных усилий, чтобы не повредить пластик. Если при пробном заполнении системы будет обнаружена протечка, можно произвести дополнительное уплотнение соединения.

Герметизация соединения при помощи чеканки или цементного раствора не приемлемы.

• При выполнении чеканки пластичная пластиковая труба деформируется, стык не будет плотным, велика вероятность протечки.
• Цементные раствор будет служить недолго. За счет большой разницы между коэффициентами температурного расширения материалов, шов при каждом сливе горячей воды будет расшатываться. В ближайшее время зацементированный стык пластикового и чугунного участков трубопровода получит трещины и перестанет быть герметичным.

Соединение пластиковых труб с медными встречается крайне редко, однако в продаже можно встретить и специальные фитинги для подобных соединений. Они имеют две гладкие муфты – одна для припаивания медного трубопровода, другая – для соединения с пластиковой трубой.

Виды

Существует несколько классификаций таких соединительных элементов для систем из ПНД. Главной из них является классификация по способу их монтажа. Все соединения ПНД-изделий можно разделить на два типа: неразъемные и разъемные.

Неразъемные соединения могут создаваться как с использованием фитинга, так и без него. Однако соединение без дополнительного элемента является менее надежным и долговечным, поэтому практически не используется.

Неразъемные

Такие соединения используются достаточно редко и выполняются с помощью специальной сварки, выполняемой либо как обычное стыковое соединение, либо с использованием электромуфты. В первом случае с помощью профессионального сварочного оборудования торцы обрезанных изделий нагреваются до мягкого пластичного состояния, после чего прижимаются друг к другу и остывают в таком положении до затвердевания. Такое соединение будет крепким только в том случае, если отрезки двух соединяемых труб имеют не овальное, а круглое сечение.

Для работы с электромуфтой также потребуется специальное оборудование, которое нагреет спираль, расположенную в ней. В оба выхода муфты вставляются обрезанные куски труб, спираль нагревается и плавит их соединенные края. После того как спираль остынет, нагревательный аппарат отсоединяют от муфты, а ее оставляют в качестве соединительного элемента, защищающего шов.

Разъемные

Чаще всего для соединения изделий из ПНД используют разъемные крепления. Делают это методом раструбного совмещения с помощью эластичных полимерных уплотнителей. Использовать такой метод можно исключительно в системах безнапорного трубопровода.

Для труб, вода в которых подается под напором, идеальным способом соединения выступают различные фитинги. Их использование повышает срок эксплуатации всей системы, ее надежность и устойчивость к перепадам температур. Фитинги универсальны и устойчивы к условиям различных агрессивных сред. Они применяются как для соединения шлангов с одинаковыми внутренними диаметрами, так и для разнокалиберных изделий.

Само соединение может быть разным.

• Фланцевое. В этом случае латунный фланец или фланец литой соединяется с трубой сваркой. Чаще всего так соединяют трубы из разного материала или широкие магистрали.
• Раструбное, когда один конец трубы входит в расширение фитинга на другой трубе. Правильно соединенные таким методом системы являются самыми надежными и устойчивыми к давлению.
• Резьбовое. При таком соединении на трубах и фитинге заранее накручивают специальным инструментом резьбу. Соединять таким образом можно только системы с небольшим давлением, так как это не слишком надежный способ.

Кроме способа соединения, комплектующие для ПНД-труб подразделяют на следующие виды.

• Сварные. Такие элементы для ПНД-систем производятся либо методом отлива (литые фитинги), либо с помощью обычной сварки коротких кусочков трубы (сварные фитинги). Такая сварка называется стыковой. Диаметр элементов колеблется в пределах от 63 до 315 мм.
• Электросварные. По сути своей, такие фитинги – это как раз терморезисторные муфты, применяемые там, где обычные сварные соединения организовать невозможно либо они недостаточно надежны. Одной из особенностей таких электросварных элементов является возможность проведения работ без перемещения трубы и создание отдельных врезок в систему. С их помощью можно соединить шланги разного диаметра, так как фитинги выпускаются с множеством различных диаметров. Они бывают не только в виде обычных муфт, но и в виде тройников, отводов и заглушек как с маленькими диаметрами 20, 25, 32 мм, так и для крупных систем с диаметрами 800, 900 и 1200 мм.

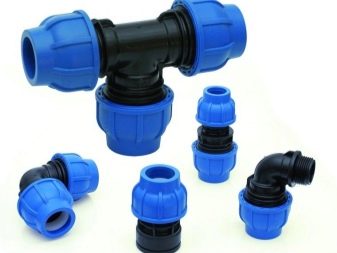

Кроме всех вышеперечисленных классификаций, сами фитинги подразделяются на несколько типов в зависимости от того, какую роль выполняют в системе водопровода или канализации.

• Заглушки – для постоянного или временного закрытия пути току воды и газа.
• Хомуты обжимают и фиксируют трубу.
• Тройники или крестовины – для устройства ответвлений от основного трубопровода и подключений дополнительных устройств.
• Муфты – элементы соединения двух отрезков.
• Переходники – для сборки труб из разного материала в одну систему, например, ПНД с металлом.
• Отводы нужны для углового поворота труб и изменения их направления. Стандартные угловые отводы выпускаются с углами 45, 56 и 90 градусов, а при необходимости другого градуса изгиба они делаются под заказ.
• Седелки используют для создания ответвлений.
• Накладками врезают новые трубы в систему, смонтированную ранее.

Способы стыковки полиэтиленовых труб

• Все города
• Москва (809)
• Санкт-Петербург (259)
• Абакан (2)
• Агинское (0)
• Адыгейск (0)
• Александров (4)
• Альметьевск (6)
• Анадырь (1)
• Анапа (8)
• Ангарск (4)
• Арзамас (3)
• Армавир (2)
• Арсеньев (1)
• Архангельск (9)
• Астрахань (1)
• Ахтубинск (0)
• Ахты (0)
• Ачинск (0)
• Байкальск (1)
• Балаково (4)
• Барнаул (11)
• Бежецк (0)
• Белгород (13)
• Белореченск (2)
• Белоярский (0)
• Березники (5)
• Березово (0)
• Бийск (7)
• Биробиджан (1)
• Благовещенск (1)
• Бологое (1)
• Братск (3)
• Брянск (13)
• Буденновск (1)
• Буйнакск (0)
• Великие Луки (3)
• Великий Устюг (1)
• Верхний Уфалей (0)
• Верхоянск (0)
• Вилюйск (0)
• Владивосток (5)
• Владикавказ (0)
• Владимир (18)
• Волгоград (24)
• Волгодонск (5)
• Волжский (3)
• Вологда (14)
• Волоколамск (2)
• Воркута (0)
• Воронеж (20)
• Воткинск (5)
• Вуктыл (0)
• Выборг (0)
• Вязники (0)
• Вязьма (0)
• Гагарин (1)
• Геленджик (3)
• Глазов (1)
• Голицыно (2)
• Горно-Алтайск (2)
• Гороховец (1)
• Горячий (0)
• Грозный (0)
• Гусь-Хрустальный (1)
• Дальнереченск (1)
• Дербент (0)
• Дзержинск (6)
• Дмитров (8)
• Домбай (0)
• Дубна (1)
• Дудинка (0)
• Егорьевск (3)
• Ейск (2)
• Екатеринбург (77)
• Елец (1)
• Ессентуки (1)
• Забайкальск (0)
• Златоуст (0)
• Иваново (13)
• Игирим (0)
• Ижевск (15)
• Инта (1)
• Иркутск (16)
• Истра (1)
• Ишим (0)
• Йошкар-Ола (7)
• Кавалерово (1)
• Казань (30)
• Калининград (8)
• Калуга (17)
• Каменск-Уральский (3)
• Каменск-Шахтинский (3)
• Камышин (1)
• Канаш (1)
• Кандалакша (0)
• Канск (2)
• Карачаевск (0)
• Кашира (2)
• Кемерово (5)
• Кизляр (0)
• Кимры (4)
• Кингисепп (4)
• Киров (15)
• Киселевск (0)
• Кисловодск (3)
• Климовск (2)
• Клин (5)
• Ковров (3)
• Когалым (1)
• Коломна (7)
• Комсомольск-на-Амуре (1)
• Кореновск (0)
• Костомукша (0)
• Кострома (7)
• Котлас (1)
• Красная (0)
• Красногвардейск (0)
• Краснодар (62)
• Красноярск (19)
• Кропоткин (3)
• Крымск (3)
• Кудымкар (0)
• Кумертау (1)
• Курган (4)
• Курск (10)
• Кущевская (1)
• Кызыл (1)
• Лабинск (0)
• Лагань (0)
• Липецк (12)
• Лонг-Юган (0)
• Лыткарино (3)
• Люберцы (11)
• Магадан (0)
• Магнитогорск (4)
• Майкоп (3)
• Малоярославец (3)
• Махачкала (5)
• Междуреченск (0)
• Миасс (4)
• Миллерово (0)
• Минводы (1)
• Мирный (0)
• Михайлов (0)
• Михайловка (0)
• Мичуринск (0)
• Можайск (2)
• Моздок (0)
• Муравлево (0)
• Мурманск (0)
• Муром (4)
• Набережные Челны (16)
• Надым (0)
• Назрань (1)
• Нальчик (3)
• Наро-Фоминск (3)
• Нарьян-Мар (0)
• Находка (1)
• Невинномысск (3)
• Нефтекамск (1)
• Нефтекумск (0)
• Нефтеюганск (1)
• Нижневартовск (4)
• Нижнекамск (9)
• Нижний Новгород (53)
• Нижний Тагил (3)
• Новгород Великий (8)
• Новозаполярный (0)
• Новокузнецк (4)
• Новороссийск (5)
• Новосибирск (35)
• Новотроицк (0)
• Новоуральск (1)
• Новочеркасск (4)
• Новый (0)
• Ногинск (9)
• Норильск (1)
• Ноябрьск (0)
• Нягань (3)
• Одинцово (11)
• Октябрьское (0)
• Омск (4)
• Орел (19)
• Оренбург (8)
• Орехово-Зуево (3)
• Орск (1)
• Павловский Посад (5)
• Партизанск (1)
• Пенза (8)
• Первоуральск (3)
• Перегребное (1)
• Переславль-Залесский (3)
• Пермь (9)
• Петрозаводск (5)
• Петропавловск-Камчатский (3)
• Петушки (1)
• Печора (0)
• Подольск (10)
• Приморско-Ахтарск (0)
• Приполярный (0)
• Прохладный (1)
• Псков (7)
• Пятигорск (5)
• Радужный (1)
• Реутово (1)
• Рига (0)
• Ржев (2)
• Ростов (6)
• Ростов-на-Дону (43)
• Рубцовск (1)
• Рыбинск (1)
• Рязань (7)
• Салехард (0)
• Сальск (1)
• Самара (20)
• Саранск (3)
• Сарапул (2)
• Саратов (13)
• Саянск (0)
• Светлоград (0)
• Светлый (0)
• Северодвинск (2)
• Сергиев-Посад (4)
• Серов (2)
• Серпухов (9)
• Славянск-на-Кубани (7)
• Смоленск (12)
• Советский (3)
• Сосьва (0)
• Сочи (14)
• Спасск-Дальний (0)
• Ставрополь (15)
• Старый Оскол (10)
• Стерлитамак (3)
• Стрежевой (2)
• Сургут (5)
• Сызрань (2)
• Сыктывкар (2)
• Таганрог (2)
• Тамбов (7)
• Таштагол (2)
• Тверь (13)
• Тимашевск (4)
• Тихорецк (4)
• Тобольск (1)
• Тольятти (9)
• Томск (4)
• Торжок (4)
• Тосно (2)
• Троицк (0)
• Туапсе (1)
• Тула (20)
• Тура (0)
• Тында (0)
• Тюмень (10)
• Уваровка (1)
• Углич (0)
• Узюм-Юган (0)
• Улан-Удэ (2)
• Ульяновск (11)
• Урус-Мартан (0)
• Урюпинск (0)
• Усолье-Сибирское (2)
• Усть-Илимск (1)
• Усть-Кут (0)
• Усть-Лабинск (0)
• Усть-Ордынский (1)
• Уфа (26)
• Ухта (1)
• Фрязево (1)
• Фрязино (0)
• Хабаровск (8)
• Ханты-Мансийск (1)
• Харьков (2)
• Хасавьюрт (0)
• Хилимсунт (0)
• Целина (0)
• Цимлянск (0)
• Чебоксары (10)
• Челябинск (25)
• Череповец (9)
• Черкесск (0)
• Черский (0)
• Черусти (1)
• Чита (1)
• Чудово (2)
• Шахты (4)
• Элиста (1)
• Электросталь (5)
• Югорск (4)
• Южно-Сахалинск (0)
• Юрга (2)
• Якутск (0)
• Ямбург (0)
• Ярославль (19)

Во время капитального или текущего ремонта нередко возникает вопрос – как соединить пластиковую трубу с металлической, что связано с необходимостью замены изношенных участков коммуникаций различной протяженности. Подобная проблема может появиться и при строительстве частного домовладения – при подключении к централизованным инженерным системам

Правильная стыковка труб, выполненных из различных материалов, не уступает по надежности соединениям одинаковых труб, поэтому важно заранее выяснить, как стоит соединять разнородные участки

Способы соединения

Способы стыковки труб делятся на 2 типа:

• неразъемные, которые создаются сваркой;
• разъемные (монтаж осуществляется посредством фитингов).

Разъемное соединение

Этот вид соединения отдельных элементов трубопроводов используется, когда в будущем может появиться необходимость демонтажа или сварка не может быть задействована.

Существует 2 вида данных соединений:

• раструбное, для которого нужно использовать уплотнители, изготовленные из резины;
• фитинговое или фланцевое, выполняемое с помощью специальных элементов крепления.

Фиксация в раструб используется для самотечных канализационных систем. Однако такая стыковка имеет плохую герметичность.

При стыковке трубопровода d < 35 мм применяются компрессионные фитинги. После демонтажа соединения компрессионную муфту можно использовать повторно. Монтажные работы осуществляются таким образом:

1. Необходимо разобрать фасонные части, откручивая гайки на 2-3 оборота.
2. Затем требуется очистить поверхность труб от грязи и подрезать снаружи фаску.
3. После этого на трубах следует определить глубину вхождения внутрь фитинга, а торцы смочить жидким мылом.
4. Детали трубопровода необходимо ввести в соединительные элементы, а потом затянуть гайки.

Для трубопровода большего диаметра необходимо использование фитингов с разрезным кольцом, надеваемым в конце монтажа. Для закрепления резьбовых соединений не понадобится сложное оборудование. Но при этом необходимо контролировать величину прилагаемого усилия, в противном случае можно повредить элементы трубопровода.

Фланцевое соединение нередко используется для соединения трубопровода из полиэтилена низкого давления с металлическим. Производится стыковка при помощи болтов, фиксирующих конец фланца на втулке ПНД-трубы с концом фланца, который приварен к металлической конструкции.

В качестве защитной оболочки для прокладки силовых или телефонных линий используются ПНД-изделия с резьбой на концах. На одной из конструкций имеется наружное резьбовое соединение, соответствующее внутреннему на другой. Стыкуются детали трубопровода между собой методом скрутки.

Неразъемное соединение

Данный способ соединения выполняется при помощи разных видов сварки и предназначен для стыковки трубопровода большого диаметра (более 50 мм). Полученное соединение отличается высокой прочностью, что позволяет его применять на участках с высоким давлением.

Существуют такие способы неразъмного соединения, как:

• стыковая сварка;
• электромухтовая сварка.

Сварка встык производится путем нагревания концов труб ПНД до вязкого состояния с помощью нагревательного элемента. После чего детали трубопровода соединятся между собой, а потом отпускаются после полного охлаждения шва.

Последовательность выполнения работ:

1. Трубы следует очистить от загрязнений.
2. Затем концы деталей трубопровода требуется установить в кольцевых зажимах сварочного оборудования и центрировать.
3. После этого провести торцевание с применением специальных ножей и дальнейший осмотр для определения точности совпадения.
4. Потом выполняется нагрев подготовленных поверхностей нагревательным элементом и последующее их оплавление.
5. Затем следует убрать нагревательное приспособление, соединить трубы между собой под давлением и выполнить осадку стыка.
6. После окончания сварочных работ шов охлаждается. При охлаждении происходит достижение нужной прочности.

Для выполнения электромуфтовой сварки применяются специальные соединители (муфты). Внутри них вмонтирована низкотемпературная электроспираль. Во время подачи напряжения она нагревается и приваривает элементы трубопровода к внутренним стенкам фасонных деталей.

Сварка выполняется специализированным оборудованием при соблюдении таких правил:

• обязательной предварительной зачистки труб;
• обеспечения неподвижности соединяемых деталей в процессе нагревания и охлаждения.

Последовательность выполнения работы:

1. Сначала следует обрезать торцы под прямым углом, снять фаски.
2. Затем требуется очистить поверхности соединяемых деталей.
3. После этого зафиксировать трубы внутри муфты и подсоединить к ее механическим зажимам провода с электропитанием (клеммам).
4. Потом включить аппарат в сеть и дождаться нагрева пластин, посредством которых осуществляется размягчение внутренней поверхности полиэтилена.
5. Затем надо отключить оборудование, снять провода.
6. В завершение нужно охладить полученное соединение.

Для обеспечения длительного срока службы коммуникаций при выборе способа стыковки элементов трубопровода ПНД нужно учесть все нюансы их монтажа, а также соблюдать правила выполнения сборки.

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

Фитинговое соединение

Это разъемное резьбовое соединение, называемое еще цанговым обжимным, выполняемое с помощью определенного вида муфт – компрессионных фитингов. Такой способ используется для стыковки труб небольших диаметров – до 50 мм. Надежность соединения фитингов ПНД обеспечивается прижимающей цангу и зажимное кольцо гайкой. С помощью уплотнительного кольца соединение становится герметичным. Поливинилхлоридные муфты для соединения труб ПНД бывают двух типов: компрессионные, стыкующие изделия одного диаметра, и редукционные, предназначенные для стыковки участков разных размеров.

Соединение труб ПНД фитингами проводится по следующему алгоритму:

1. Компрессионный фитинг разбирают, отвинчивая накидную гайку.
2. Трубу ПНД зачищают от грязи, подрезают фаску. Для снятия фаски используют фаскосниматель, за неимением – применяют остро отточенный нож.
3. Маркером помечают на торцах трубы глубину вхождения фитинга.
4. Перед тем как соединять трубы ПНД фитингами, края смазывают жидким мылом для проверки герметичности соединения.
5. В соединительные элементы заводят торцы трубы и затягивают на резьбе гайки, следя, чтобы не было пережима.

Преимуществами фитингового соединения являются простота и скорость монтажа и отсутствие специального оборудования. Кроме того, с помощью фитингов можно стыковать участок трубы из полиэтилена с металлопластиком или пропиленом. Фитинги используют для прокладывания технических и питьевых безнапорных водопроводов, канализационных систем. Нельзя соединять части подземных трубопроводов и газовые коммуникации. Фитинги бывают различных конструкций, в зависимости от поставленных задач – тройники, переходы и др. Подробнее ознакомиться с видами и назначением деталей можно здесь

Способы соединения труб ПНД

Крепление труб ПНД осуществляется разъемным и неразъемным методом. В первом случае речь идет об использовании промежуточных соединительных элементов, во втором – о сварке. Обо всем по порядку далее.

Разъемный метод соединения

Наибольшее распространение в качестве соединительных элементов для труб ПНД получили: соединительные муфты и компрессионные фитинги. Муфты создают методом экструзии. С помощью этих соединительных элементов крепление отдельных частей труб моно осуществить быстро, легко и эффективно без использования специализированных инструментов и оборудования.

Фитинги

Несомненными плюсами муфт можно считать надежность и долговечность креплений, созданных с их помощью и относительно невысокую цену.

Для сборки труб ПНД используют несколько типов муфт:

• Соединительные. Простейший из представленных видов. Используется для соединения отдельных элементов труб, имеющих одинаковый диаметр.
• Компрессионные. Такие муфты могут иметь резьбу и наружную, и внутреннюю. Являются прекрасным крепежным элементом для водопроводных и газовых ПНД-труб.
• Редукционные. Идеально подходят для соединения труб различного диаметра.

Компрессионные фитинги – еще одна разновидность резьбовых соединительных элементов, используемых в качестве крепежа для труб ПНД. Отличительной особенностью и одновременно достоинством фитингов считается возможность демонтажа крепежей. А монтаж можно осуществлять даже при минусовых температурах.

Иногда монтаж фрагментов труб может осуществляться даже без соединительных элементов. Речь идет о так называемом раструбном соединении. В данном случае используются лишь специальные эластичные уплотнители. Подобное соединение нельзя считать достаточно прочным, поэтому сфера применения скрепленных таким образом труб весьма ограничена. Чаще всего они используются в безнапорных канализационных системах.

Неразъемный метод соединения

Используются для герметичного монтажа труб (более 5 см в диаметре), которые будут эксплуатироваться при высоком давлении. Особенность неразъемных соединений состоит в том, что они прочнее скрепляемого материала в несколько раз. В данном случае – крепче ПНД.

Схема пайки

Различают два типа сварки: электромуфтовая и встык. В первом случае при работе используется полиэтиленовая муфта с электрическим спиралями. При подключении к ним тока, они разогревают муфту до нужной температуры, и она присоединяется к трубам, герметично скрепляя их при застывании.

Совет. В процессе осуществления электромуфтовой сварки все элементы должны быть абсолютно неподвижны (как во время разогревания муфты, так и во время ее застывания).

А вот для сварки встык уже понадобится сварочный аппарат. Суть процесса сварки очень проста. Предварительно обезжиренные и очищенные от грязи части труб разогреваются до тех пор, пока их края не станут вязкими. Затем их скрепляют под давлением. После чего трубы оставляют до полного застывания в неподвижном состоянии.

Разъемные соединения

При сборке канализационных трубопроводов, по которым жидкость передвигается самотеком, можно использовать самые простые способы соединения:

• Соединения в раструб. В этом случае, один конец трубы аккуратно вводится в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные манжеты из резины или силикона.
• Соединение фитингом. В этом случае, для соединения двух элементов трубопровода применяют специальную деталь – фитинг.

Соединительные муфты

При сборке трубопроводов широко применяют муфты соединительные. Эти детали выполняют из полиэтилена, используя метод экструзии. Использование муфт соединительных позволяет быстро и без применения специального оборудования произвести соединения элементов трубопровода. Основные плюсы, которые дает применение этого метода:

• Надежность крепления и длительный срок использования трубопроводов.
• Высокая степень устойчивости к механическим воздействиям и к перепадам температуры.
• Широкая область применения. Этот тип соединения применяется при монтаже трубопроводов практически любого назначения.
• Дешевизна. Муфты из полиэтилена стоят недорого.

Для сборки трубопроводов используют две разновидности муфт:

• Компрессионные. Этот тип соединительных элементов выпускается с двумя видами резьбы – наружной и внутренней. Использование компрессионных муфт разрешается при сборке систем подачи газа и воды.
• Соединительные. Самый простой вариант муфты, позволяет произвести соединения элементов, имеющих равных диаметр.
• Редукционная. Этот вид муфт незаменим, если необходимо соединить элементы трубопровода разного размера.

Компрессионные фитинги

Несложно осуществить соединение ПНД труб компрессионными фитингами. Работа выполняется так:

• Разбирают фитинг компрессионный, вывернув гайку накидную.
• Конец трубы подготавливается для соединения: очищается от загрязнений, на конце нужно снять фаску.

• На трубе делают отметку маркером, помечая глубину, на которую труба войдет в фитинг.
• Чтобы облегчить введение трубы в фитинг, ее конец смазывают силиконовой смазкой или просто жидким мылом.
• После того как труба войдет в фитинг на необходимую глубину (введение осуществляется с усилием), останется только завернуть на место гайку.

При помощи этого метода можно выполнить соединение полиэтиленовых труб с металлопластиковой деталью или деталями из полипропилена.

Фланцы

Нередко используется и фланцевое соединение ПНД труб. Этот вариант выбирают если нужно соединить ПНД трубы большого диаметра – 110 мм или более, или же состыковать трубы ПНД со стальной магистралью.

Также при помощи фланцев выполняется соединения ПНД труб с дополнительными элементами, такими как краны, насосы, клапаны. Соединение является разъемным. Фланцевая муфта состоит из двух элементов:

• компрессионного;
• монтажного.

Компрессионная составляющая используется со стороны соединения с полипропиленовой трубой. Вторая часть представляет собой обычный фланец, который крепится к трубе из металла или присоединяемого элемента, например, патрубка насоса.

Классификация фитингов

Прежде чем переходить к классификации фитингов, необходимо разобраться в их предназначении, ведь спектр их достаточно широк. Итак, фитинги применяют для:

• Соединения труб одинакового диаметра;
• Стыковки труб с различными диаметрами;
• Соединения труб с различными арматурами;
• Создания поворотов труб в системе;
• Создания различных разветвлений, необходимых для нормальной работы всей системы;
• Установки заглушки в тупик системы.

Как видите, фитинги – важная часть всей водопроводной системы, поэтому, чтобы не превратиться в уязвимое место, они должны изготавливаться из надёжных водонепроницаемых материалов, которые также будут выдерживать различные погодные и химические воздействия.

Переходя к классификации, стоит сказать, что их существует огромное множество, однако профессионалы часто делят их по следующему принципу:

• По типу соединения: компрессионные (разборные), сварные и электросварные;
• Разборные или неразборные;
• Гибкие (подвижное соединение) или жёсткие (монолитное соединение).

Также необходима вторая классификация, которая делит фитинги на прямые и редукционные. Прямыми фитингами стыкуются пластиковые трубы с равными диаметрами, а редукционными фитингами соединяют трубы с различными диаметрами.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Стыковка ПНД труб фитинговыми соединениями

В настоящий момент есть несколько методов соединения труб ПНД без сварки. Самым распространенным является фланцевый. Но использовать его экономически нецелесообразно для труб сечением до 50 мм. Для таких труб специалисты советуют применять метод соединения при помощи компрессионных фитингов.

У таких деталей насчитывается 5 элементов:

• корпус с ограничителем при введении труб;
• крепежная гайка с резьбой;
• обжимное кольцо, предназначенное для недопущения изменения сечения трубы;
• резиновый уплотнитель;
• втулка для удержания прокладки из резины.

Для того чтобы сделать компрессионное соединение в ПЭ трубах, можно воспользоваться одним из существующих фитингов:

• тройник;
• крестовина;
• муфта;
• седловой отвод;
• заглушка;
• отвод.

Для того чтобы качественно соединить трубы ПЭ при помощи фитингов, человеку необязательно обладать особыми умениями сантехника или сварщика.

Весь перечень работ следует выполнить в такой последовательности:

• произведите разметку там, где планируется срез;
• осуществите разрез трубы под углом в 90 градусов;
• подровняйте торцы труб, чтобы круг получился идеально ровным;
• введите трубу в фитинг как можно дальше, руководствуясь сделанной заранее отметкой;
• в конце закрутите гайку, не прикладывая особых усилий.

В этой статье мы разобрались, как соединять полиэтиленовые водопроводные трубы

Выбирая метод соединения очень важно учитывать то, что сварной метод является самым надежным, обеспечивающим долговечное соединение, а компрессионные фитинги намного легче обслуживать. . https://www.youtube.com/embed/YEO400LX-Vk

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм»

Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

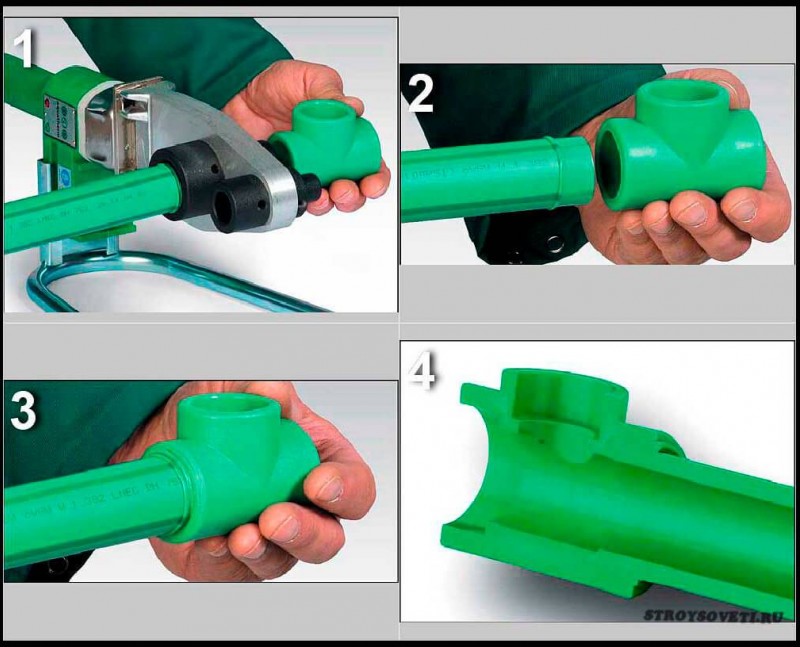

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.
