Как правильно собрать электрощиток своими руками?

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели – более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами – нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
5. Заглушка помещается на установочное место и фиксируется винтами.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

• На корпусе техники происходит пробой.
• Проводка была положена некачественно.
• При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
• В щитке проводка была некорректно смонтирована.

• На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
• Превышение номинального тока утечки.
• Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
• Несоответствие внутренней схемы электронной или электромеханической.

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Объмная 3D вытынанка

Инструменты

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Последовательность сборки

Чтобы осуществить монтаж вводного электрощита в квартире или частном доме приобретают 2-4 метра цветного монтажного провода марки ПВ3, ПВ1 сечением 4-6 мм²:

• для нуля – голубого цвета;
• для фазы − белого, красного, коричневого, черного цвета;
• для заземления – желто-зеленой расцветки.

Для сборки модульного оборудования приобретают расходники:

• гребенки;
• торцевые заглушки;
• кросс-модули или нулевые шинки для УЗО;
• хомуты пластиковые для фиксации кабелей;
• ограничители для DIN-реек.

Монтаж корпуса

Несущие стены не подходят для установки, не запрещено для электромонтажа встраиваемого щитка сооружать фальшстену из гипсокартона. Место размещения должно соответствовать требованиям:

• наличие свободного доступа;
• от края бокса до откоса, косяка, угла не менее 15 см;
• поблизости нет газовых труб.

Замечание!

Уровень влажности воздуха в помещении, где находится электрощит, не выше 60%.

Последовательность действий при установке щитка:

• отступив от пола 1,4 м, используя уровень, прочерчивают 2 линии − нижнюю горизонтальную и одну вертикальную;
• прикладывают корпус к разметке и очерчивают его по периметру;
• используя болгарку, делают резы не менее 9 см глубиной;
• перфоратором выдалбливают полость;
• на заднюю стенку корпуса монтируют элементы крепления;
• в полости ставят отметки для отверстий и просверливают их перфоратором;
• вбивают дюбеля;
• крепят бокс на дюбель-гвозди.

Промежутки между стенками ниши и бокса заполняют бетоном, другой строительной смесью или монтажной пеной.

Ввод кабелей

В качественных щитках предусмотрены технологические отверстия для ввода кабелей диаметром 16-20 мм под гофротрубу стандартного размера, в низкосортных изделиях их высверливают или выпиливают.

При подключении электрического щитка, установленного в нишу, производят следующие манипуляции:

• вынимают заглушки или выдавливают сальниковые пластины;
• в технологическое отверстие бокса заводят кабель ввода, его располагают близко к автомату ввода;
• прикладывают его к гребенке, фиксируют пластиковым хомутом, излишки стяжки удаляют кусачками;
• проставляют на кабеле маркировку в соответствии со схемой;
• в той же последовательности заводят и маркируют остальные кабели;
• прикладывают к боксу съемную крышку, маркером отмечают места входа жил;
• лезвием строительного ножа вырезают отверстия.

Заглушку электрощитка ставят на место, после этого необходимо собрать и произвести коммутацию модульных устройств.

Разводка кабелей

На каждый кабель ставят метку как в схеме, снимают слой изоляции, не повреждая токопроводящие жилы. Чтобы длины хватало, от точки ввода отмеряют две высоты бокса. При разводке проводов в щитке следят, чтобы изоляционные материалы не попали в контакты клемм. Не подключают к одному автомату жилы разного сечения.

Для лучшего контакта конец провода загибают в виде английской буквы «U». Для коммутации многожильных проводов используют наконечники:

• НШВ;
• НШВИ.

Специальные приспособления обеспечивают надежный контакт.

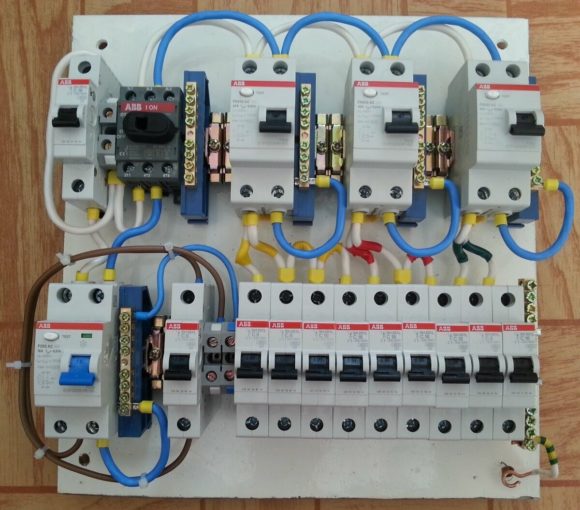

Монтаж щитка

Человеку, имеющему базовые знания по электротехнике, не сложно собрать однофазный щиток с автоматами. Сначала все модули крепят фиксаторами на первую DIN-рейку точно по схеме:

• рубильник;
• УЗМ;
• УЗО (по количеству групп потребителей);
• дифференциальный автомат.

Замечание!

Чтобы модули не перемещались по DIN-рейке, устанавливают ограничители.

На вторую DIN-рейку устанавливают автоматы, каждый под свое УЗО, начинают с правой стороны. Для запитки оборудования (автоматов, УЗО) используют гребенки. Последовательность соединения проводами:

• рубильник и УЗМ;
• УЗМ и первое УЗО;
• каждое УЗО со своей нулевой шиной, ее устанавливают в нижней части бокса;
• автоматы соединяют с УЗО.

После сборки щиток устанавливают на место, подключают вводной кабель и провода нагрузки.

Подключение потребителей

Отсоединяют вводной кабель, идущий от ЩУЭ (подъездного щитка). Провода распределяют по трем пучкам:

• L − фазные;
• N – нулевые рабочие;
• PE – нулевые защитные.

Замечание!

После подключения вводного кабеля к рубильнику (вводному автомату) щитка клеммы счетчика и автомата пломбирует инспектор энергоснабжающей организации.

Последовательность подсоединения проводов защитного нуля к шине PE:

• жилу ввода под большую клемму;
• кабеля от групп потребителей;
• металлические детали бокса (корпус, дверца).

Одну часть жил рабочего нуля подключают к нулевым шинам УЗО, вторую часть к центральной нулевой шине. Фазные жилы обжимают, зажимают клеммами автоматов. Последним подключают вводной кабель.

Составление схемы электрощита

Электрощит представляет собой корпус — металлический или пластиковый ящик — с модулями внутри. Модуль — компонент, занимающий одно установочное «место» (в пределах одной DIN-рейки). Некоторые устройства могут занимать и два, и даже три «места».

Для наглядности следует создать схему, по которой будет собираться щит.

Примеры схем щита на 220 В:

вводной автомат;электросчётчик;УЗО (устройство защитного отключения);шина заземления;«нулевая» шина;автоматы розеток для приборов повышенной мощности на 25 А;автомат группы розеток для бытовых приборов малой и средней мощности на 25 А;автомат освещения на 16 А;L — фаза;N — ноль;РЕ — заземление.

Для каждого дома или квартиры будет своя схема в соответствии с предпочтениями хозяев.

Схема

В отличие от разводки проводов в электрощите в частном доме, квартира не имеет столь жестких ограничений по электрическим схемам. В ряде случаев, можно обходиться и без схем при подключении квартиры к общей электросети.

Но она пригодится по многим причинам. С ней гораздо проще совершить монтаж электрощитка, а в случае возникновения неисправности, или проведения модернизации, её наличие сможет сильно помочь. Конкретных правил к рисованию не существует.

Можно нарисовать от руки схематически, или прибегнуть к помощи специальных инженерных программ.

Простейшая схема будет иметь примерно такой вид:

Процесс создания электрической схемы можно разбить на несколько этапов. На первом этапе, определяется, какая разводка электрических проводов находится в квартире. Затем, потребители разбиваются на группы. На основании полученных результатов рисуют схему.

Какие 10 инструментов обязаны быть у каждого мужчины

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке – от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее – периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

1+

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих
Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент

Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB

Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

HAMMER STR-150 – оптимален для частных бригад

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Кровать чердак – чертежи и размеры

Кровать чердак сейчас набирает популярность, существуют десятки разнообразных моделей, вот самые популярные из тех, которые можно сделать своими руками.

Вариант 1.

Односпальная кровать чердак с приставным столом

Вариант 2.

Кровать чердак из ДСП, МДФ или толстой фанеры

Вариант 3.

Кровать чердак из доски с двухуровневой лестницей

Вариант 4.

Кровать чердак для маленького ребенка

Вариант 5.

Компактный уголок с письменным столом, шкафом и кроватью

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки: спальня;гостиная;детская;кухня;санузел;прихожая и коридор. Стиральная машина;бойлер;кондиционер;электроплита;освещение: спальня;гостиная;детская;кухня, санузел;прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Важно! Подключение маломощных приборов (ТВ, телефон, интернет, охрана) производится в отдельном ящике!

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

Цена: 1 400 руб/кв.м.

Как собрать схему электрического щитка

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

• при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
• в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
• сечение перемычек выбирается равным или большим сечению кабелей.
• провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

• Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
• Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
• С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
• Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

В настоящее время цена электрощита (его сборки) составляет 20% от стоимости всех комплектующих. Цена электрощита зависит:

• от сложности схемы электрощита (все-таки проще и быстрее собрать два электрощита по 24 модуля, чем один на 48);
• однофазный или трехфазный электрощит;
• загруженность по заказам.

С учетом того, что в ЭТМ моя цена комплектующих (автоматы, УЗО, дифавтоматы, цена электрощита и т.д.) ниже розничной цены на 10-30%, то и цена электрощита и его сборка будет приблизительно равна, если бы вы сами купили комплеткующие в магазине, но вам еще будет нужно заплатить за сборку электрощита.

Покажу простой пример расчета стоимости небольшого электрощита ABB согласно схемы электропроводки от застройщика. Цена электрощита включает стоимость вводного автомата на 25 А, счетчика Меркурий 201.5, трех автоматов на 16 А и стоимость самого пластикового встраиваемого электрощита на 18 модулей.

Ниже приведена цена электрощита и его автоматики в обычном розничном магазине. В данном магазине продают только Home(домашнюю) серию автоматов и УЗО фирмы ABB, а электрощитов ABB в наличии нет, поэтому показана цена электрощита “Schneider Electric” Mini Pragma на 18 модулей.

Итоговая цена электрощита и его комплектующих в розницу составила 4106 рублей.

Точно такие же автоматы,УЗО,счетчик Меркурий 201.5 и электрощит Schneider Electric Mini Pragma на 18 модулей, но только в ЭТМ с учетом моей скидки.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в расположенном ниже блоке.

Заключение
