Рейтинг лучших производителей автоматических выключателей

Содержание:

Стоит ли обращать внимание на производителя?

Действительно, рынок сегодня располагает некоторым количеством производителей, которые успели зарекомендовать себя исключительно с положительной точки зрения (автоматы надёжные и на 100% отрабатывают свою задачу).

Между тем, обыватель далеко не всегда имеет возможность отличить оригинал от подделки. Следовательно, оптимальным выбором будет тот, который опирается не на изображение значка бренда, а на технические характеристики электрического устройства.

Ниже представлены главные технические нюансы выбора:

  • величина номинального тока;
  • время срабатывания;
  • категория;
  • необходимое количество полюсов;
  • исполнение (закрытый или открытый корпус).

Отметим, что от выбора величины номинального тока зависит очень многое. В частности, если Вы выберете номинальный ток на аппарате, который по факту превышает величину реального номинального тока в сети, то это вызовет существенное увеличение времени срабатывания устройства.

Samsung WW80R42LXFW

И открывает наш перечень стиральных машин, которые удостоились стать лучшими в 2020 года, модель с замечательным дизайном, детищем одного из самых именитых производителей. Техника способна принять 8 кг белья, что бы выстирать за один цикл и при этом отжать его с максимальной скоростью в 1200 об/мин. Машинка достаточно экономичная, относится к классу А. Сама по себе она не слишком глубокая, этот параметр составляет 45 сантиметров.

Теперь об ее дополнительных способностях. А они таковы, имеется защита агрегата от воды, контроль пены и, конечно, защита от вездесущих деток. Список же режимов довольно стандартный, есть возможность быстрой, экономичной стирки, способность деликатной обработки для нежных тканей и детского белья. Да, машинка еще обладает режимом подачи пара. Потребителям не очень понятно сложное управление моделью и еще бытует мнение, что приходится переплачивать за звучное имя ведущего бренда. Стоимость данной модели находится в районе 27 000 рублей.

ТОП-10 Лучшие по надежности и качеству стиральные машины автомат 2020 года

Плюсы:

  • качественная работа;
  • отличная вместительность;
  • электронное управление;
  • модель экономичная;
  • наличие всех нужных режимов;
  • простота установки;
  • стильный дизайн.

Минусы:

  • сложное управление;
  • высокая цена.

9. Vestel F2WM 1032

Переходим к следующему участнику рейтинга, турецкий бренду Vestel зарекомендовавшему себя одним из лучших изготовителей стиральных машин довольно неплохого качества. Да и цены у этого бренда весьма демократичные, так за эту популярную машинку автомат, придётся заплатить около 12 000 рублей. Агрегат станет отличным приобретением для оснащения малогабаритного помещения, так как обладает приемлемыми для этого размерами, а то – есть шириной 42 см.

Загрузить в такую модель можно 5 кг белья, максимальная скорость центрифуги 800 об/мин. Особенно порадовала модель своими качествами, позволяющими экономить электроэнергию, а значит и деньги, класс энергопотребления агрегата – А++. Приятная информация. Если верить обзорным характеристикам и отзывам потребителей на качественные показатели нареканий нет, да и режимов вполне хватает, машинка с легкостью обеспечит и деликатную стирку, и ускоренную, постирает и детские вещи и верхнюю одежду, все, что войдет по своим габаритам в барабан, то есть, рабочую емкость. К минусам относят шумную работу и не очень простой монтаж.

ТОП-10 Лучшие по надежности и качеству стиральные машины автомат 2020 года

Плюсы:

  • хорошее соотношение цены и качества;
  • экономное энергопотребление;
  • электронное управление;
  • практичный контейнер для порошка;
  • качественная сборка.

Минусы:

  • шумная работа при такой мощности;
  • сложный монтаж.

Общие сведения об автоматах


Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)


Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ Назначение
A от 1,3Iн Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В от 3Iн до 5Iн Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С от 5Iн до 10Iн Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D от 10Iн до 20Iн Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K от 12 Iн Для защиты промышленных цепей использующих индуктивную нагрузку.
Z от 4 Iн Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели


Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

1 КЭАЗ

Хорошее сочетание ценовой доступности и качественного изготовления предлагает потребителю отечественный бренд КЭАЗ. На Курском электроаппаратном заводе работает около 2000 человек, которые и разрабатывают новые электротехнические изделия, и внедряют их в серийное производство. Эксперты хвалят продукцию компании за надежность. Автоматические выключатели закупают не только домовладельцы, они ставятся на промышленных предприятиях, на кораблях и подлодках ВМФ России, в электропоездах, на ТЭЦ, АЭС и т. д. Популярность бренда не осталась без внимания недобросовестных производителей, которые наладили выпуск контрафактной продукции. Сотрудники предприятия своевременно оповещают о появлении подделок на официальном сайте.

Примером доступности и надежности является однополюсный автомат ВМ63. Достойное качество подтверждается 2-летней гарантией от производителя.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Рейтинг лучших дифавтоматов типа А

IEK АВДТ 32 2П 10 мА B

Отличная модель, которая предназначена для размещения в небольших помещениях. Корпус выполнен из качественного пластика, который не желтеет от воздействия ультрафиолетовых лучей. Обладает всеми необходимыми функциями защиты, что позволит эффективно защитить электрическое оборудование, а также человека от непредвиденной ситуации. Выпускается популярной компанией, которая отлично зарекомендовала себя на рынке.

IEK АВДТ 32 2П 10 мА B

Достоинства:

  • Высокое качество сборки;
  • Надежность;
  • Эффективность;
  • Простая эксплуатация;
  • Доступность.

Недостатки:

ЭРА Pro NO-901-82 АВДТ 63 2П 30 мА C

Качественная модель китайского производства, которая отличается хорошими показателями утечки тока (30 мА), что позволяет разместить прибор в небольшую квартиру. Номинальное рабочее напряжение составляет 230 В. Корпус выполнен из пластика, который отдает дешевизной при первой распаковке, чувствительным людям такое решение может не понравиться. Но за свою стоимость – это отличный продукт с хорошими техническими характеристиками и долговечностью.

Средняя стоимость – 620 рублей.

ЭРА Pro NO-901-82 АВДТ 63 2П 30 мА C

Достоинства:

  • Надежность;
  • Эффективность;
  • Скорость срабатывания;
  • Два модуля.

Недостатки:

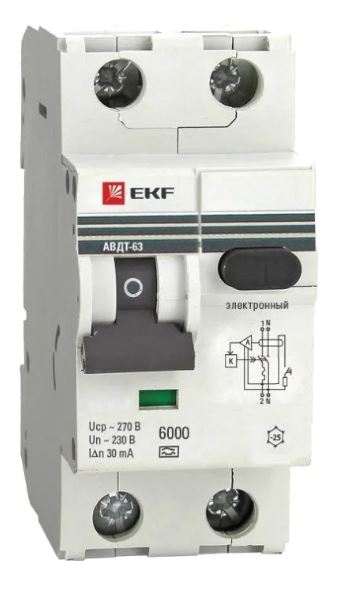

EKF АВДТ-63 2П 30 мА C

Недорогой вариант от известного производителя, который обеспечит пользователя надежностью и безопасностью на длительный период. Отвечает всем требованиям безопасности российского рынка, что является большим преимуществом и позволит поместить изделие в квартиры и небольшие дома. Класс защиты прибора – IP20. Корпус выполнен из прочного материала, который не сломается от механического воздействия.

EKF АВДТ-63 2П 30 мА C

Достоинства:

  • Хорошая сборка;
  • Долговечность;
  • Топовый производитель;
  • Эффективность.

Недостатки:

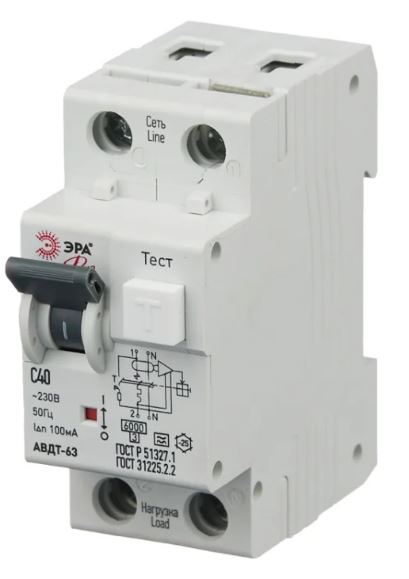

ЭРА Pro NO-901-89 АВДТ 63 2П 100 мА C

Дорогой прибор, предназначенный для установки в просторные квартиры. Изделие отличается хорошим качеством сборки, никаких люфтов и скрипов нет. Электромеханический выключатель работает отлично и не сломается после десятка щелчков. Максимальный показатель утечки тока составляет 100 мА.

Средняя цена – 1 800 рублей.

ЭРА Pro NO-901-89 АВДТ 63 2П 100 мА C

Достоинства:

  • Высокий срок эксплуатации;
  • Надежность;
  • Эффективность;
  • Простой монтаж.

Недостатки:

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Установить самый хороший дифавтомат или УЗО по отдельности

  1. Исходя из стоимости, не имеет значение, покупать УЗО или автомат. Если же выбор остановился на более доступной китайской автоматике, то окончательное решение будет исключительно за покупателем.
  2. Китайский производитель готов предложить как качественные трехфазные, так и однофазные дифы.
  3. Установка автоматики и УЗО обойдется в 50$ и более. Преимуществом дифа является и то, что у него на один модуль меньше (DIN-рейка). Однако, с точки зрения экономии, рекомендуется приобрести щиток большего размера с существенным запасом.
  4. В Европе зачастую устанавливают на каждую фазу отдельное устройство, поэтому спрос на трехфазные модели крайне низкий. Соответственно, ассортимент такой продукции оставляет желать лучшего. Из-за того, что такие устройства не в ходу, стоимость их производства гораздо выше, и производители предпочитают изготавливать их исключительно под заказ.
  5. Если присутствует доверие к одному из многочисленных брендов, то поиски подходящего продукта будут исходить исключительно от имеющегося ассортимента.
  6. Между однофазными моделями нет принципиальных отличий. Исключение может составить такой фактор, как габариты. Стоимость у них приблизительно одинаковая, поэтому человек может потратить определенную сумму, как на покупку автомата, так и набор УЗО.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

  • компактность;
  • легко собрать в щиток;
  • безопасность;
  • наличие выключателей с 4-мя полюсами;
  • ровные края.

Минусы:

  • пазы под рейку одноразовые;
  • маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

  • винты с подшлицовыми шляпками для крепкой фиксации;
  • легкость восстановления цепи при срабатывании выключателя;
  • легкость доступа к смещенному вниз распредкоробу.

Минусы:

  • россиянам преимущественно доступны товары с током до 63 А;
  • продукция исключительно под С-класс срабатывания;
  • винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

  • 30 видов товаров под трех- и однофазные сети;
  • бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
  • рельефный тумблер;
  • компактность.

Минусы:

  • предел номинала – 63 А;
  • подходят только под С-класс отключения.

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

  • автоматы под 1-4 полюса;
  • качественные подклеммные отверстия;
  • большой выбор модульных приборов;
  • несколько однофазников в одном корпусе;
  • удобная ручка тумблера;
  • долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

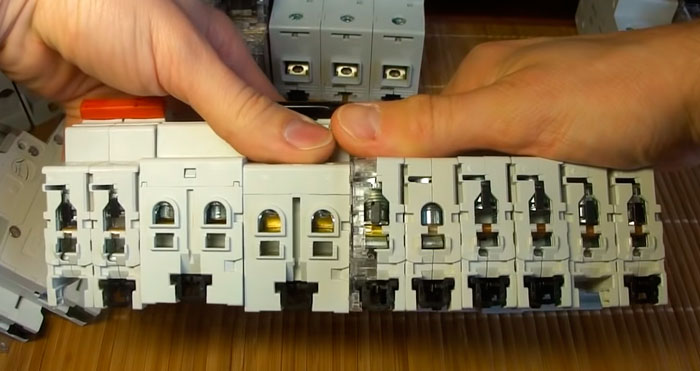

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше

Особенно это важно при плотном расположении автоматов в одном ряду

Удобство монтажа

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

первый слой – питающие провода, идущие за Din рейкой

второй слой – гребенка

третий слой – провода с верхних клемм автоматов

четвертый слой – отходящая проводка с нижних клемм

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

2 место IEK

Страна: Россия

Российские автоматические выключатели IEK выгодно отличаются от конкурентов доступной ценой. Торговая марка объединяет несколько фирм, которые занимаются разработкой, внедрением и продажей электротехнической продукции. Автоматы под брендом IEK можно встретить в квартирах и частных домах, в промышленном секторе, в энергетике, транспорте и т. д. Компания может похвастаться тем, что дважды становилась обладателем звания «Марка №1 в России» в номинации «Электротехника». Производитель постоянно работает над улучшением качества своей продукции, учитывая мнение специалистов и потребителей.

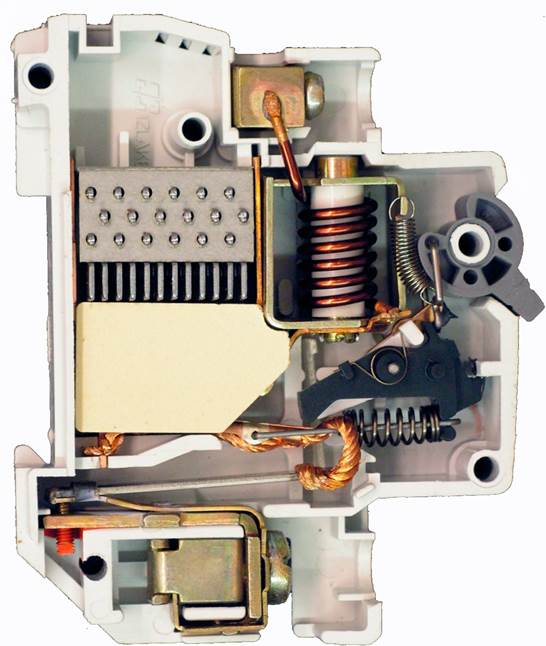

Конструкция автоматического выключателя

Внутренняя же конструкция его не такая уж и простая.

В корпусе располагаются:

  • Механизм взвода;
  • Винт тепловой установки;
  • Биметаллический тепловой расцепитель;
  • Электромагнитный катушечный расцепитель;
  • Дугогасительная камера;
  • Силовые контакты;
  • Канал отвода раскаленных газов.

Каждый из этих элементов выполняет определенную работу. Читайте по теме — что такое дифавтомат, как подключить.

Механизм взвода соединен с тумблером, а на концах его установлены силовые контакты. Им и производится передача электрического тока с входящих клемм на выходящие.

Биметаллический (тепловой) расцепитель представляет собой пластину, которая при нагреве изгибается, разъединяя силовые контакты.

Предназначен этот расцепитель для прекращения подачи тока, если его сила не имеет пикового значения.

При незначительном превышении силы тока со временем пластина разогреется и произойдет размыкание контактов. То есть, срабатывает этот расцепитель через определенное время.

Винтом же регулируется зазор между пластиной и контактом. Регулировка этого винта выполняется заводом-изготовителем.

Электромагнитный расцепитель предназначен для мгновенного обесточивания сети. Срабатывает он только при воздействии на него токов больших значений, возникающих при коротком замыкании.

При срабатывании одного из расцепителей, между контактами неизбежно произойдет возникновение электрической дуги, и чем больше сила тока – тем она сильнее.

Чтобы эта дуга не привела к повреждению элементов выключателя, в его конструкцию входит дугогасительная камера, которая гасит внутри себя возникшую дугу.

При всем этом внутри образуются газы с повышенной температурой, которые отводятся по специальному каналу.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Стабилизаторы напряжения – какой выбрать для дома и дачи

Конструктивно все автоматические выключатели практически одинаковы, но рабочие параметры их отличаются.

Существуют определенные критерии выбора автоматических выключателей, которые и учитывают их параметры.

2 IEK

Самые доступные цены Страна: Россия Рейтинг (2018): 4.7

Российские автоматические выключатели IEK выгодно отличаются от конкурентов доступной ценой. Торговая марка объединяет несколько фирм, которые занимаются разработкой, внедрением и продажей электротехнической продукции. Автоматы под брендом IEK можно встретить в квартирах и частных домах, в промышленном секторе, в энергетике, транспорте и т. д. Компания может похвастаться тем, что дважды становилась обладателем звания «Марка №1 в России» в номинации «Электротехника». Производитель постоянно работает над улучшением качества своей продукции, учитывая мнение специалистов и потребителей.

А работать есть над чем. Пользователи часто жалуются на бракованную продукцию, которая попадает в торговую сеть. Одной из популярных проблем является выход корпуса из строя. Обычно это происходит во время затягивания прижимных винтов.

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Параметры технических особенностей

Подробная информация о технических особенностях выбранного типа изделия указывается в большинстве случаев в линейке, расположенной непосредственно под наименованием фирмы. Она находится в месте, где устанавливается щитковый выключатель.

Главной задачей автоматических выключателей становится способность отключения в автоматическом режиме при нарушении нормального хода и уровня подачи тока и действия электроцепи. Это необходимо для успешного контроля стабильной работы, препятствующей поломкам и нарушениям работоспособности электрических приборов, устройств и оборудования на производстве и в быту. Такие параметры указываются на любых типах автоматических выключателей вне зависимости от особенностей эксплуатации в зависимости от типа расцепителей.

https://youtube.com/watch?v=UNxICEnY8Pw

Для чего нужно устройство

Установка переключателей-автоматов позволяет защитить электропроводку от различных механических повреждений и перегорания. Агрегат проводит через себя ток в обычном режиме и отключает приборы от сети при наступлении перегрузки или другой аварийной ситуации. Критерии выбора используются самые разнообразные. К наиболее распространенным характеристикам относят:

  • маркировка (серия):
  • тип используемого оборудования;
  • допустимую нагрузку;
  • надежность;
  • средняя цена.

Со временем установленная на электрике изоляция начинает стареть. В момент замыкания проводов человека может ударить током при условии, что конструкция не была заземлена. Если же провода соприкасаются со стенами, то по ним могут проходить утечки электроэнергии, которые в состоянии привести к возникновению пожара. Автоматизированные аппараты защиты используются в домашних условиях и срабатывают при перегрузах и утечках. Он проходит через саму конструкцию и измеряется в «А» — амперах.

Воспламенение может произойти при утечке 0,3 А и больше. Стоит отметить, что при коротком замыкании УЗО не сработает, поэтому полноценной заменой автоматике не являются. Для полноценной защиты электросети рекомендуется использовать дифференциальные автоматы. Выбор выключателей автоматического типа осуществляется исходя из номинального показателя тока. По чувствительности УЗО измеряются в миллиамперах. Их конструктивные особенности таковы, что отключение происходит при утечке в 30 мА и меньше. Для противопожарной защиты этот показатель увеличивается и составляет 100-300 мА.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
