Распиновка vga

Последовательные порты COM

COM-порты компьютера, это связь компьютерного комплекса «дальнего действия». В отличие от параллельных портов и кабелей, ведших на «тяжёлые» устройства — принтеры, сканеры, Com-порты присоединяли к компьютеру «лёгкие» юниты — мышка, модем. Первые межкомьютерные интерфейсы (через «нуль-модем»). В дальнейшем, когда распространились локальные сети, а мыши стали подключаться по такому же разъёму, как и клавиатура — port ps/2 (пэ-эс-пополам) — com port как-то был подзабыт.

Возрождение пришло с появлением последовательного интерфейса USB. Вот и получилось движение по кругу. Теперь на USB можно встретить, кроме флешек, и мыши USB-шные, и USB-шные «клавы». Принтеры, сканеры модемы — вся периферия теперь на USB, забыла уже о толстых и солидных параллельных LTP — кабелях, которые необходимо было в обязательном порядке прикручивать с каждой стороны на 2 болта. А проводочков-то в этих USB — два сигнальных (собственно, канал один, один прямой сигнал, другой тот же — инверсный) и два — питание и корпус.

Прежних последовательных портов COM было несколько. Самый маленький — и самый востребованный 9-контактный порт (D9), к которому подключали большую чать устройств: мыши, модемы, нуль-модемные кабели. Контакты располагались в два ряда, 5 и 4 в ряд, получалась трапеция. Поэтому и название D9. На «маме» нумерация шла слева направо и сверху вниз:

1 2 3 4 5

6 7 8 9

На «папе» справа налево:

5 4 3 2 1

9 8 7 6

Далее в табличке указаны официальные параметры работы COM порта. Написано, максимальная длина кабеля — 15 м., хотя умудрялись протянуть и на 100 м.

Скорость передачи	115 Кбит/с (максимум)
Расстояние передачи	15 м (максимум)
Характер сигнала	несимметричный по напряжению
Количество драйверов	1
Количество приемников	1
Схема соединения	Полный дуплекс, от точки к точке

Распайка COM-порта, port RS232, 9 контактов.

№	Обозначение	Тип	Описание
1	DCD	Вход	Высокий уровень от модема, когда он принимает несущую модема-партнёра
2	RxD	Вход	Входящие импульсы данных
3	TxD	Выход	Исходящие импульсы данных
4	DTR	Выход	Высокий уровень (+12В) показывает готовность компьютера к приёму данных. Подключённая мышь использовала этот контакт как источник питания
5	GND	Общий	Земля
6	DSR	Вход	Готовность к передаче данных устройством
7	RTS	Выход	Ответная готовность устройства — партнёра
8	CTS	Вход	Готовность к приёму данных от партнёра
9	RI	Вход	Сигнал информирования компьютера о входящем звонке, поступившим на модем из линии связи

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.
Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Предыстория

RS232 — стандарт асинхронного интерфейса (последовательный порт), являлся в свое время наиболее популярным интерфейсом для цифровых устройств различного назначения. В первых компьютерах его физическое присутствие было обязательным. Даже в настоящее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.

Сейчас ситуация изменилась, компьютерная периферия подключается к ПК при помощи более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.

Информация по RS232 передается в дуплексном режиме

• Логический «0» — положительное напряжение от +5 до +15 В
• Логическая «1» — отрицательное напряжение от -5 до -15 В

В силу конструктивных особенностей, длина линии связи небольшая, обычно не более 10 метров.

Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в которых были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia. Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.

На что нужно обращать внимание при покупке

Обязательные семь критериев, которые должны быть учтены при покупке кабелей с разъёмом XLR разъёмов являются:

• Использование кабеля, а также возможность работы его в среде с множеством помех формирует степень его защиты от них и как следствие его стоимость.
• В среде большой насыщенностью помех, особенно, беспроводных коммуникаций необходимо использовать для чистоты прохождения сигнала максимальный уровень защиты со спиральной двойной оплёткой и проводящим ПВХ.
• Если эксплуатация, возможно, будет требовать частых изгибов, то лучше использовать спиральный экран, нежели плетёный.
• Экранирование и подключение этого защитного слоя к заземлению, должно быть выполнено, максимально надёжно.
• Правильная коммутация и распайка, а также экранирование по всей длине кабеля являться залогом надёжной защиты от помех.
• Позолоченные или же посеребрённые контакты не должны иметь механических повреждений и царапин.
• Материал, из которого изготовлен XLR разъем влияет только на переходное сопротивление в контактной части, но не защищает от внешних помех и шумов генерируемых самим кабелем.

Нужно помнить, что плохо припаянный разъём и поврежденная изоляция, а также экран кабеля будут влиять на качество частоты передаваемого сигнала, особенно это касается при увеличении его длины. А также помните, что при увеличении длины соединительного кабеля возникает проблема с затуханием частотных характеристик, но зачастую это касается лишь чрезвычайно длинных расстояний между микрофоном и предварительным усилителем.

XLR

бывают в виде разъёмов, вилок и розеток. Используют балансное подключение. Применяются в основном в профессиональной аудио, видео и световой аппаратуре. Оригинальным производителем является Джеймс Канон, основатель Cannon Electric в Лос-Анджелесе, штат Калифорния (теперь часть ITT Corporation), разъём разговорно называютКанон (англ. «Cannon» ). Разъёмы XLR используются для симметричной передачи сигнала.

Буква «X» в аббревиатуре XLR определяет серию (до этого ITT Cannon выпустила серию разъёмов, названия которых начинались с буквы «U»), «L» означает «Latched» («с защёлкой»), «R» — Resilient polychloroprene («эластичная резина синтетического происхождения») — материал, из которого изготовлена защищающая соединение кольцевидная прокладка на коннекторе «мама». Выпускалась также серия XLP, где буква «P» означает «Plastic» («пластик»), ничем не отличающаяся от серии XLR кроме используемого материала защитной прокладки — твёрдого пластика.

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

• Контакт № 1 красного цвета. Через н его подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

USB значит Universal Serial Bus (Универсальная Последовательная Шина)

USB (Universal Serial Bus — Универсальная Последовательная Шина) Всё многообразие коннекторов USB версии 2.0 отражено на картинке ▼

▲ Изолирующие детали разъёма отмечены тёмно-серым цветом, металлические части — светло-серым. Фиолетовые контакты ID не используются в зарядных и дата-кабелях. Они нужны только в кабеле OTG.

▼ Название того или иного коннектора снабжается буквенными индексами.

Тип коннектора:

• А — активное, питающее устройство (компьютер, хост)
• B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

• M (male) — штекер, «папа»
• F (female) — гнездо, «мама»

Размер коннектора:

Например: USB micro-BM— штекер (M) для подключения к пассивному устройству (B); размер micro.

Назначение контактов USB 2.0

1. Красный V_BUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Для USB 2.0 максимальный ток — 500 mA.
2. Белый D- (-Data)
3. Зелёный D+ (+Data)
4. Чёрный GND — общий провод, «земля», «минус», 0 Вольт

Разъёмы mini и micro содержат 5 контактов:

1. Красный V_BUS
2. Белый D-
3. Зелёный D+
4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
5. Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Распиновка шнура мыши и клавиатуры

У некоторых мышей и клавиатур в кабеле встречаются нестандартные цвета проводов. Прочтите также про подключение мышей и клавиатур к порту PS/2.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Распиновка разъемов типа USB.

• первый провод (красный цвет), на него подается напряжение питания постоянного тока +5 В;
• второй контакт (белый цвет), его используют для передачи информации (D-);
• третий провод (зеленый цвет), он также предназначен для передачи информации (D+);
• четвертый контакт (черный цвет), на него подается ноль напряжения питания, еще его называют общим проводом.

• Первые четыре контакта полностью совпадают со стандартом 2.0, так что идем далее.
• Пятый контакт (синего цвета) используют для передачи информации со знаком минус USB3 (StdA_SSTX).
• Шестой вывод – аналогично пятому контакту, но со знаком плюс (желтый цвет).
• Седьмой – дополнительное заземление.
• Восьмой контакт (фиолетовый цвет) предназначен для приема данных USB3 (StdA_SSRX) со знаком минус.
• И, наконец, последний девятый (оранжевый цвет) — то же что и седьмой вывод, только со знаком плюс.

Распиновка USB типа микро:

• первый контакт (красного цвета) предназначен для подачи напряжения питания + 5 В;
• второй и третий провода (белого и зеленого цветов) используются для передачи данных;
• четвертый контакт сиреневого цвета в коннекторах типа В не задействован, а в разъемах типа А он замыкается на общий провод для поддержки OTG-функции
• последний, пятый, контакт (черного цвета) – нуль напряжения питания.

Компьютерные технологии охватили весь мир и, наверное, нет такого человека, который бы не умел пользоваться компьютером. Но конечно же, интересует людей не только сам компьютер, но и все дополнительные элементы, которые меняют, ускоряют и преобразуют работу такой компьютерной техники.

Так, в последнее время большой популярностью пользуются универсальные USB шины, которые являются интерфейсом компьютера. Их изобрели в двадцатом веке, но разрабатывать стали лишь только через три года. И тогда появилась новая модель USB, которая в отличие от первой работала намного лучше. Например, скорость ее работы была увеличена в сорок раз. И зарядка поэтому держалась дольше.

Но через некоторое время разработчики такого интерфейса компьютера, как USB, все равно имел маленькую скорость для того, чтобы использовать внешние жесткие диски и другие устройства, скорость которых была намного большая. Поэтому создателям USB пришлось изменить устройство так, что получилась новая модель. Теперь скорость третьего типа USB стала быстрей в десять раз. Конечно же, это отразилось и на зарядке.

Кабель USB состоит из четырех проводников, выполненных из меди. Это два проводника, предназначенных для питания, а еще остальные проводники в витой паре. В этот комплект еще входит и заземленная оплетка.

Кабели USB имеют разные физические наконечники. Это зависит от того, к какому устройству оно подключаются. Существуют подключения к самому устройству и к хосту. Причем USB может быть с кабелем, так и без него. Возможен и такой вариант: кабель встраивается в само устройство. Кабель необходим для того, чтобы формировать интерфейс между устройством и хостом.

Рассмотрим теперь немного хост. В его качестве выступает специальный контролер, который запрограммирован и управляем. Его задача: обеспечивать деятельность интерфейса. Кстати, контролер чаще всего можно найти в микросхеме. Для соединения контролера с другими устройствами необходим концентратор.

А вот чтобы уже подключить внешние устройства к концентратору, используются порты, на конце которых и находятся разъемы. Кабели помогают USB устройствам подключаться к разъемам. Питание устройства может быть разным: от шины или внешний какой-то источник питания.

Для начала запуска достаточно всего лишь несколько минут и можно включаться в работу. Сначала сигнал о начале работы поступает на кабельный концентратор, который и сообщает дальше, что оборудование к работе готово.

Но стоит помнить одно правило. Всегда, когда начинаете выполнять распиновку устройства, сначала определите то, какова распиновка на вашем кабеле. Разъем юсб помогать подсоединить все внешние устройства к вашему компьютеру. Этот современный способ подключения заменяет все те способы, которые были ранее. Такой разъем дает дополнительные возможности: при работе компьютерного оборудования любые устройства могут быть подключены и сразу включаться в работу. Может он влиять и на работу зарядки.

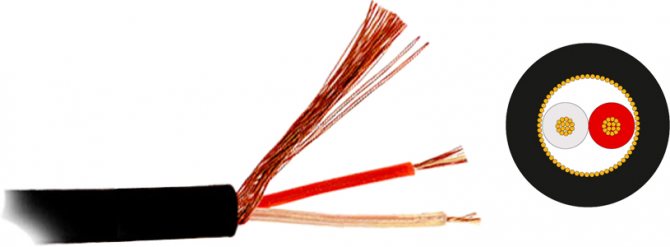

Балансный кабель

Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.

На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе. Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.

Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.

Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.

Основные типы экранирования представлены в таблице

Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.

Медь, другие металлы

Самая надежная форма экранирования, но довольно сложная в производстве. Кабели с плетеным экраном («оплеткой») могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов. Стоят значительно дороже

Медь, другие металлы

Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга. Такие кабели также плохо переносят скручивание.

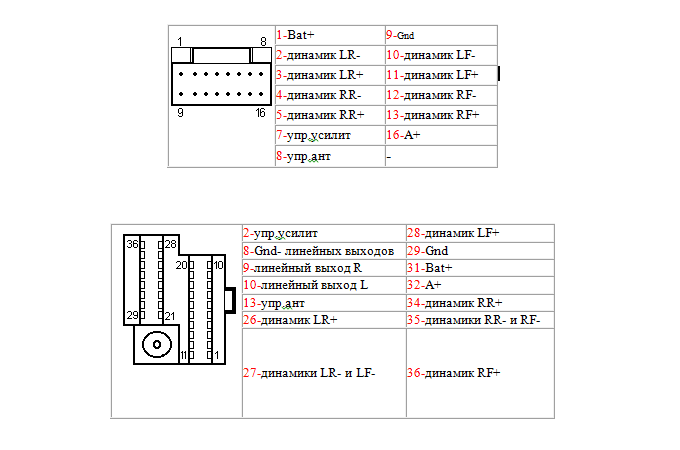

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Производитель

Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

Как его сделать?

Через полупрозрачную изоляцию вы сможете рассмотреть несколько разноцветных проводов. Вам нужно будет подплавить изоляцию около черного провода, после чего один конец перемычки подпаять к контакту GND. С противоположной стороны можно увидеть белый провод, а также неиспользуемый контакт. В данном случае нам нужно подплавить изоляцию около незадействованного контакта, после чего к нему подпаять второй конец перемычки.

Стоит отметить, что схема распайки USB-разъема формата micro является гораздо более простой.

Развороченный штекер, который вы оснастили перемычкой, нужно будет изолировать, для чего используется специализированная термоусадочная трубка. После этого вам нужно будет просто взять «маму» от удлинителя и припаять ее к нашему штекеру цвет в цвет. Если кабели являются экранированными, то в таком случае вам нужно будет также, помимо прочего, соединить и экраны.

Можно ли заряжать?

Если к устройству подключается периферия через OTG, то в таком случае оно должно будет ее питать, что значительно может снизить общую длительность работы устройства от встроенного в него аккумулятора. В связи с этим многие задумываются, можно ли через внешний источник подзаряжать такое устройство. Это возможно, но для этого нужна поддержка специального режима в устройства, а также отдельная распайка USB-разъема для зарядки.

На самом деле режим зарядки чаще всего предусматривается современными разработчиками гаджетов, однако далеко не все позволяют проводить такую процедуру. При этом следует отметить тот факт, что для перехода в такой режим зарядки должна быть использована отдельная схема распайки USB-разъема, в которой контакты замыкаются через отдельный резистор.

USB порт является одним из наиболее использованным в современном компьютере. Он появился в 1997 году. Спустя 2 года вышло его обновление USB 2.0, скорость которого составляла в 40 раз выше предыдущего. На сегодняшнее время уже выпускают компьютеры с новым usb интерфейсом USB 3.0, скорость которого выше от юбс 2.0 в 10 раз. В этой статье мы осмотрим что находиться внутри кабеля микро — usb, мини — usb. То есть как организованные провода и для чего каждый из них предназначен. Данная распайка (распиновка) будет полезная как радиолюбителям так и пользователям которые хотят сделать какой-то переходник. Или разобраться во всем и сделать себе зарядку к мобильному телефону.

Осторожно! Неправильное подключение может повредить устройство которое вы подключите к usb шине. Разъем типа USB 2.0 представляет собой плоский коннектор с четырьмя контактами, он имеет маркировку AF (BF) – «мама» и АМ (ВМ) — «папа»

Микро-USB имеют такую же маркировку, только с приставкой micro, а устройства типа мини, соответственно, — приставку mini. Последние два вида отличаются от стандарта 2.0 тем, что в этих разъемах используется уже 5 контактов. И, наконец, самый последний тип — это USB 3.0. Внешне он похож на тип 2.0, однако в таком коннекторе используется целых 9 контактов

Разъем типа USB 2.0 представляет собой плоский коннектор с четырьмя контактами, он имеет маркировку AF (BF) – «мама» и АМ (ВМ) — «папа». Микро-USB имеют такую же маркировку, только с приставкой micro, а устройства типа мини, соответственно, — приставку mini. Последние два вида отличаются от стандарта 2.0 тем, что в этих разъемах используется уже 5 контактов. И, наконец, самый последний тип — это USB 3.0. Внешне он похож на тип 2.0, однако в таком коннекторе используется целых 9 контактов.

Особенности XLR разъемов серии AX

Кабельные XLR разъемы серии AX отражают современные задачи и тенденции развития профессионального аудио рынка. Имеют следующие особенности: Оригинальная конструкция корпуса Одноконтактное заземление / пружинная защелка обеспечивают прямой контакт от корпуса к основанию Эргономичный дизайн передней части корпуса, обеспечивающий плотное соединение Цветовая кодировка хвостовика Увеличенная кнопка замка-фиксатора для удобной и надежной состыковки разъемов цанговый зажим, подходящий для 3-8 миллиметровых кабелей с продольным разрезом, позволяющим его присоединение после пайки и др.

На всех XLR гнездах заземляющий контакт («первый пин») соединяется с ответной частью первым, а разъединяется в последнюю очередь.

Версия с автоматической зачисткой модификациях жил кабеля значительно экономит время. Монтаж таких разъемов серии AC производится в два раза быстрее, так как не требует пайки. Более того, не требуется полного набора инструмента. Окончательная сборка производится вручную или при помощи специального устройства для экспресс-монтажа.

Разъемы выпускаются в следующих по количеству контактов – 3, 4, 5, 6 и 7 пинов.

Удовлетворяют международному стандарту для разъемов XLR и совместимы с изделиями других производителей.

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера, который считывает показания и помогает автомеханику выявить причины неисправности, если они имеются. В настоящее время данного рода устройства широко распространены на рынке и диагностику можно осуществить не посещая СТО. К примеру можем отнести сканер корейского производства Scan Tool Pro Black Edition.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину.

Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

Что это такое?

Ответить на вопрос, что собой представляет SCART в телевизоре, достаточно легко. Это один из разъемов, призванный гарантировать использование телевизионного приемника в тесной связке с другими устройствами.

Не менее важно и то, что отечественная радиоэлектронная промышленность быстро подхватила эту идею. Уже в 1980-е SCART применяется очень широко

К таким портам подключали в разные годы:

• видеомагнитофоны;
• плееры с DVD;
• телевизионные приставки;
• внешнюю аудиотехнику;
• DVD-рекордеры.

Но на начальном этапе своего развития SCART был недостаточно совершенен. Даже самые продвинутые разработки такого рода в разных государствах страдали от помех. Нередко трудности вызывало управление на расстоянии. Да и обеспечить выпуск кабелей соответствующего стандарта в необходимом количестве долго не удавалось. Лишь к середине или даже концу 1990-х годов «детские болезни» SCART были побеждены, и стандарт завоевал доверие потребителей.

Сейчас такие разъемы есть почти во всех выпускаемых телевизорах. Исключение составляют только отдельные модели, которые делают упор на более новые версии интерфейсов.

Порт делится на 20 выводов. Каждый вывод отвечает за строго определенный сигнал. При этом периметр порта SCART, покрываемый слоем металла, условно считается 21-м выводом; он ничего не передает и не принимает, а только лишь отсекает помехи и «наводки».

8-й контакт призван перевести внутренний сигнал телевизора на источник внешнего сигнала. При помощи 16-го контакта телевизор меняет композитный режим на RGB или переключается обратно. А за обработку сигнала стандарта S-Video отвечают контактные входы 15 и 20.
