Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Важные требования и рекомендации

Основные советы по наращиванию кабелей:

  1. Если замена проводника производится в панельном доме, дополнительно штробить стену не нужно. Электропровода помещаются в трубы, поэтому достаточно вытащить их из канала и продлить.
  2. Кабель требуется разделить и зачистить концы. Выполнять это следует на разных расстояниях, чтобы оголенные электропровода нуля и фазы не располагались друг напротив друга.
  3. Отрезок провода для удлинения должен иметь такие же технические характеристики и сечение, как и первоначальный кабель.
  4. На оголенные участки надевается термоусадочная трубка и нагревается.
  5. Если термоусадочную трубку применить невозможно, проводники по отдельности перематываются изолирующей лентой. Особенно делать это нужно для мест, где внутрь зажима или клеммы может попасть раствор.
  6. Соединять провода желательно пайкой. Это самый надежный способ удлинения кабелей.
  7. Скрутка не используется. Она всегда дополняется спайкой.
  8. Проводники с сечением выше 4 мм соединяются только пайкой. Другой способ принесет проблемы.
  9. Подобранный электропровод должен быть рассчитан на требуемую мощность, не должен иметь повреждений, надрезов или разломов. Он должен быть электрически и механически прочным.
  10. Гибкие монтажные проводники должны иметь запас по длине.
  11. Электропровода запрещено располагать на острых кромках и ребрах приборов, они будут перетираться, что приведет к облому.
  12. Работы проводятся инструментами с заизолированными ручками.


Работать нужно с соблюдением техники безопасности. Работа должна проводиться только при отключенном напряжении. Выполнение увеличения при отсутствии навыков, знаний и специального инструмента, следует доверить профессиональному электрику. Также профессионал должен выполнять соединение проводников из разного материала.

Наращивание электропроводов – частая процедура. Она может потребоваться, если кабель поврежден, если прибор переставляется на отдаленно расстояние, для увеличения длины диодной ленты и в других случаях. Произвести соединение можно с помощью клеммных колодок, зажимов, спайки, гильз и коннекторов (в случае led ленты). Увеличивать длину электропровода нужно, соблюдая все требования и технику безопасности. Если наращивание произведено неверно, электропровода могут перегреваться, искриться и появится риск возникновения пожара или короткого замыкания.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

  • медные;
  • омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

  • одножильными;
  • многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

  • FTP – защитное экранирование осуществляется фольгой.
  • F2TP – двойной экран из фольги.
  • S/FTP – каждый из проводников покрыт фольгой.
  • STP – каждая из жил и весь кабель покрыты фольгой.
  • U/STP – каждая из жил по отдельности покрыта фольгой.
  • SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Краткое описание

Качественное интернет-соединение не может обойтись без сетевого кабеля. В специализированных магазинах можно встретить изделия с разным количеством жил. Итоговая разница в цене может быть вызвана не только страной-производителем, но и наличием дополнительного защитного экранирования. Не углубляясь в электронику, можно понять, распространённое в народе название «витая пара» произошло из-за того, что все проводки туго переплетены между собой в один жгут. Такая конструкция кабеля позволяет качественно передавать сигнал на довольно большие расстояния (до 100 метров без установки усилителя).

Сетевой разъём RJ-45 отличается тем, что распиновка выполнена в соответствии с цветовой палитрой. Для каждых действий разработана определённая последовательность, чтобы мастер не смог допустить критичных ошибок. Помимо этого, каждому цвету провода соответствует специальное место в розетке. В соответствии с установленными стандартами, обжим кабеля должен осуществляться при помощи специализированного инструмента. Если же такового нет в наличии, тогда можно использовать плоскую отвёртку либо нож.

Когда в кабеле присутствуют несколько жил и шаг их скрутки разный, тогда влияние проводников друг на друга будет уменьшено. Такой подход обеспечивает бесперебойную передачу данных через интернет.

Витая пара с разъёмом RJ-45 довольно часто обозначается символами 8р8с. Расшифровать эту аббревиатуру достаточно просто: в этом коннекторе — 8 контактов и столько же вставок (ножей). Сегодня существует несколько разновидностей этого коммутационного устройства. Специфика его использования зависит от конструктивных особенностей. Самой универсальной сегодня считается кабель с тремя выступами. Такие устройства активно используются для обжима многожильных кабелей, к тому же с их помощью изготавливаются высококачественные патч-корды.

Как правильно паяльником паять провода?

Проверяем вначале провода путём натяжения. Если провод действительно поломан, при натяжке изоляции он легко отрывается. Остался приблизительно сантиметр провода. Соединять к алюминиевому проводу будем медный провод такого же сечения. Применять к пайке нужно флюс Ф-64, который идеально подходит к комбинации алюминий-медь.

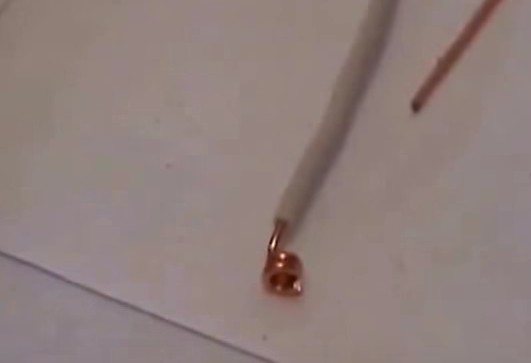

Вначале следует зачистить, как алюминиевые кончики проводов, так и медные заготовки проводов. Затем медный провод мы накручиваем на алюминиевый оставшийся кусочек провода. Но делаем это, предварительно намотав медный кусочек провода на провод большего сечения, и за тем высунув его, оставляем в виде спиральки для того, что бы потом надеть её на зачищенный в стене провод

Важно чтобы мы в оставшемся кусочке оставили немного изолированного провода

Подготавливаем кембрик и одеваем его на подготовленные медные заготовки к нашим алюминиевым проводам. У нас готовые заготовки для пайки.

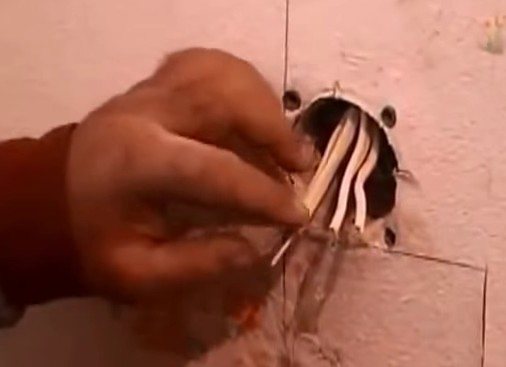

Вставляем заготовки в провод в стене. Оно легко заходит, так как предварительно мы наматывали медный провод на провод более толстого сечения. Следующий шаг – капаем 1-2 капли флюса на соединение и нагретым паяльником, прогреваем вместе с оловянным припоем этот отрезок с флюсом.

Нужно учитывать тот момент, что флюс плохо функционирует с перегретым паяльником, важно не допускать перегрева. Последний шаг — натягиваем кембрик и зачищаем уже медные провода для розетки или выключателя

В заключении нужно отметить, что медный провод не будет уже таким ломким как старый алюминиевый и таким образом решается несколько проблем.

Самостоятельный обжим

Для самостоятельного изготовления кабеля потребуются лишь некоторые навыки по электромонтажным работам, в остальном нет ничего сложного. Для большего понимания ниже приведена подробная инструкция:

Инструменты и материалы

Начинать лучше с того, чтобы все подготовить. Для работы понадобятся:

  • канцелярский или обычный нож;
  • обжимное устройство;
  • непосредственно кабель (отрезок нужной длины с запасом по 10 см с каждой стороны) и коннекторы типа RJ45.

Инструкция

Для достижения результата при распиновке интернет-кабеля (8 проводов или 4 провода), близкого к профессиональному, следует придерживаться следующих шагов:

Если на обжимном устройстве есть хороший нож с ограничителем, лучше воспользоваться им, если нет – канцелярским. Аккуратно, не до конца, надрезать защитный слой верхней изоляции, отступив от края примерно 4 см (так удобнее будет расплетать пару). Надрез должен быть таким, чтобы парой небольших сгибов ПВХ надломилась и без усилий «слезла» с жил.

Обратите внимание! Если под изоляцией присутствует тонкая оберточная пленка на ощупь как целлофан или капроновый шнур – НЕ НАДО отрезать, нужно аккуратно завернуть их назад, при обжимке они зафиксируются защелкой, и таким образом будет создан дополнительный армирующий элемент

  1. После этого необходимо обеспечить последовательность проводов по нужной цветовой схеме, делать это следует поочередно для каждой из сторон (то есть раскладка на одной стороне – обжимка – переход к другой), иначе жилы могут перепутаться и придется делать работу заново.
  2. Взять коннектор и расположить его более гладкой стороной к лицу (так пины будут соответствовать свои номерам, от 1 до 8), предварительно кусачками на обжимном устройстве обрезать провода до длины 1,5 см и ввести их в свои посадочные места.
  3. После этого аккуратно, не дергая и не поворачивая ничего, завести коннектор в отверстие для обжимки, убедиться, что армирующие ленты или нити выведены наружу и вместе с изоляцией находятся непосредственно под плоскостью нажимной защелки.
  4. Выполнить обжимку, плавно, но в то же время с усилием нажав на оба рычага устройства. Должен послышаться характерный щелчок. Это будет означать, что защелка зафиксировала изоляцию, а также армирующие слои. Теперь они никуда не съедут.
  5. Визуально проверить пробой изоляции жил наконечниками пинов, их выступы должны быть отчетливо видны. Если все в порядке, повторить все пункты со вторым концом.

Обжим кабеля без инструмента

Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:

  • подготовить плоскую отвертку с тонким шлицем, молоточек или пассатижи (чем можно делать легкие удары по ручке отвертки), канцелярский нож, бокорезы или ножницы, отрезок кабеля нужной длины, коннекторы;
  • выполнить все действия по зачистке изоляции, расположению жил и вводу их в пазы коннектора как это описано в предыдущей инструкции;
  • расположить коннектор на краю столешницы так, чтобы плоскость под пинами лежала ровно, без люфтов, а пружинная защелка «висела» в воздухе (не находилась на столе);
  • взять отвертку, расположить ее шлиц на поверхности пина и легкими, но уверенными ударами молотка по ручке пробить изоляцию жилы, повторить эту операцию для оставшихся семи контактов (при выполнении этого пункта желательно попросить кого-нибудь помочь подержать коннектор);
  • повторить пункты для другого конца кабеля.

Как соединить интернет кабель между собой способом спаивания

Самый надёжный и качественный способ соединить провода — их спаять. Это труднее и занимает больше времени, чем наращивание с помощью переходников, и при этом необходимо иметь опыт и инструменты. Процесс пайки требует аккуратности, чтобы не повредить горячим паяльником соседние провода.
Для работы понадобятся:

  • инструменты для снятия изоляции и зачистки медных проводов;
  • паяльник, желательно с автономным питанием.

Перед пайкой проводится подготовка кабеля

Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу

Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетический вид и лучшую герметичность.

Ремонт порванного провода для интернета

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

При повреждении онлайн-кабеля можно провести скручивание проводников. Это самый простой способ, не требующий специального инструмента и навыков. По мнению специалистов, такой способ может ухудшать свойства шнура: скорость сигнала может пострадать, дополнительное сопротивление повлияет на стабильность подключения. Но провод все равно останется рабочим и пригодится хотя бы для временного применения.

Обратите внимание! При обстоятельствах, когда другие способы наращивания не подходят, можно применить простой и понятный метод скручивания

Как удлинить интернет кабель скручиванием? Провод разрезается в том месте, где он повреждён, и если нужно его нарастить, вклинивают удлинитель — дополнительный кусок LAN-кабеля.

Технология скручивания проходит по тем же правилам, как и подготовка кабеля для сращивания пайкой. Внешнюю оболочку провода надрезают вдоль на 8 см. Можно полностью не резать, а найти внутри нить и потянуть за нее, чтобы изоляция разрезалась.

Надразрезанная изоляция остаётся на проводе, чтобы после окончания работы прикрыть ею образованные переплетённые провода. Таким самым способом подготавливают вторую сторону кабеля. Зачищенные, примерно на сантиметр от изоляции проводки, необходимо скрутить попарно. Они разбираются по цветам и между собой соединяются одинаковые провода. Выполняется скручивание от основания изоляции и скручиваются на одном уровне.

Обратите внимание! После завершения работы скрутки равняются, и у них обрезаются острые концы. Затем скрученные проводки сгибают пополам и прижимают для механической прочности

Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие

Затем скрученные проводки сгибают пополам и прижимают для механической прочности. Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие.

Как вариант удобного и надежного удлинения компьютерного кабеля можно применить роутер. При этом способе сам провод не нужно будет удлинять. Если длины протянутого провода не хватит, можно установить маршрутизатор и к нему провести кабель, который будет соединять его с компьютером.

Этот способ позволит включить к сети не один компьютер, возможно подключение дополнительных устройств за счёт Wi-Fi связи. Если приобрести роутер, то в этом случае можно отказаться от кабеля.

Обратите внимание! Если планируется использовать только один компьютер и не подключать к сети другие устройства, можно применить наращивание шнура и не тратиться на маршрутизатор. Если пользователь использует не только один компьютер, но и другие устройства, то использование роутера будет более эффективно

Всемирная сеть стала неотъемлемой частью повседневной жизни многих людей. Сегодня почти в каждый дом проведен интернет. Компьютер подключается к интернету при применении кабеля сети. Сегодня самый распространенный способ соединения онлайн-связи производится через локальную сеть.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
проводят герметичную изоляцию одним из двух способов:
прогревают термотрубку до её усадки по контуру;
используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Обжим витой пары

Если в схеме есть место другому оборудованию, то использование таких проводов является невозможным.

Специалисты рекомендуют выполнять укладку по порядку — сначала 1-й контакт, потом — 2-й, в конце — 8-й.

Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту А когда один и другой концы провода обжаты по типу А , так и по стандарту В когда один и другой концы провода обжаты по типу В. Этот способ наиболее распространенный в нашей стране. Цветовая схема обжима RJ 4 провода компьютер — хаб Обжим витой пары, вариант B.

Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Схема обжатия консольного кабеля rollover cable В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Конечно же, медный лучше, но и его цена в разы выше.

Последовательность обжима 8 жильной витой пары + схема

Способы обжима Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Соединить их можно через специальный соединительный элемент

Как выбрать сетевой кабель Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном — в домашних сетях, если нужно соединить между собой два старых компьютера. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Проверяют качество работы с помощью мультиметра.

Как выбрать сетевой кабель

Берете плоскую отвертку и с силой давите на каждый контакт коннектора таким образом, чтобы он рассек изоляцию и соединился с жилой провода. Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Регистрация Забыли пароль?

Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных. Таким образом, если оба конца обжаты по принципу В, то на выходе будет получен прямой провод, используемый при соединении коммутатора и компьютера. Кабельный тестер для проверки витой пары.
ЛАЙФХАК, как обжать и зачистить витую пару без обжимки

Схемы обжима витой пары

Существуют две основных схемы обжима:

  1. Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  2. Кросс (crossover), он же перекрестный (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

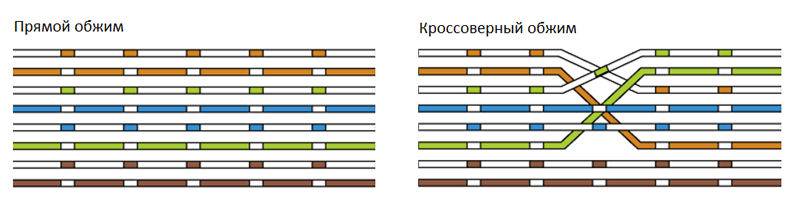

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом.

Создать прямой обжим кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).

прямой порядок обжимаКроссовый кабель (crossover), он же перекрестный

Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B. Более наглядно, смотрим на схеме ниже.

Схема обжима витой пары

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим интернет-кабеля

Существует несколько способов того, как обжать кабель. При использовании кримпера снижаются риски неправильного проведения обжима.

Как правильно – с помощью пресс-клещей (кримпера)

Для обжима существует специальный инструмент. Для того, чтобы провести процедуру с его помощью, нужно действовать следующим образом:

Нужно срезать внешнюю оболочку таким образом, чтобы при подключении защелка коннектора попадала на ту часть, где внешняя оболочка не снята. Поскольку будет необходимо обеспечить равную длину проводков, то необходимо очистить кабель с небольшим запасом.

  • Затем необходимо откусить кончики проводов так, чтобы они имели в точности одинаковую длину.
  • Теперь надо взять проводки двумя пальцами таким образом, чтобы они располагались в одну линию. При этом их расположение должно соответствовать порядку подключения.
  • Способ, который называется кримпер, осуществляется следующим образом. Коннектор необходимо взять в левую руку защелкой вниз. В правой руке держат проводки сетевого кабеля. Провода нужно очень аккуратно вставить в соответствующие пазы и продвинуть до упора. Теперь коннектор вставляют в специально предназначенный для него паз кримпера и производят обжим, сводя ручки инструмента вместе.

В результате проводки на коннекторе прорежут изоляцию и станут подсоединены к жилам кабеля.

После этого нужно зафиксировать кабель в коннекторе, обжав его.

Как можно в экстренных случаях – с помощью отвертки

Чтобы обжать провод для интернета, надо предпринять такие действия:

  1. Необходимо подготовить кабель. Для этого с него снимают несколько сантиметров внешней оболочки. Длина очищенного участка должна быть такой, чтобы при подключении к коннектору под его зажимом находилась неочищенная часть. Обычно эта величина составляет примерно один сантиметр. Это расстояние необходимо предварительно замерить.
  2. Можно будет увидеть четыре пары жил, которые находятся внутри кабельной оболочки. Каждую из них надо выпрямить и расположить в разные стороны.
  3. Теперь нужно взять все 8 проводов, расположив их в одну линию между двумя пальцами. Порядок их размещения должен соответствовать тому, как они должны подсоединяться к коннектору. Их задвигают в RJ-45 до упора. При этом проводки должны сесть в предназначенные для них направляющие каналы. Нужно учитывать, что для того, чтобы их переобжать, потребуется эту работу начать сначала.
  4. Теперь нужно обеспечить, чтобы под зажим коннектора попала внешняя оболочка кабеля. Для этого его нужно слегка прижать отверткой. При этом нужно проконтролировать, чтобы ни один из восьми проводков не был отсоединен. На этом этапе каналы для жил еще не утоплены.
  5. Следующий шаг монтажа состоит в том, чтобы надежно прижать проводки. Для этого надо с помощью отвертки аккуратно утопить каналы. В результате у жил прорезается оплетка и при этом они будут надежно закреплены.

Важно! При утапливании проводов нужно смотреть за тем, чтобы в итоге они располагались на одной горизонтальной линии. Теперь обжим интернет кабеля завершен

Использование специальных самообжимающихся коннекторов

Современная промышленность производит также особые виды коннекторов, которые нет необходимости обжимать с помощью кримпера или отвертки. Их устройство продумано таким образом, чтобы вставленный провод обжимать автоматически.

Принцип действия применяется такой, что для вставки провода коннектор требуется раскрыть. После того, как жилы будут установлены нужным образом, коннектор складывается, одновременно выполняя обжатие провода.

Порядок работы в таком случае выглядит следующим образом:

  1. Кабель очищается от внешней оболочки на несколько сантиметров.
  2. Витые жилы нужно расплести и распрямить.
  3. Провода вставляются не в отверстия с торца коннектора, а кладутся сверху в горизонтальные пазы согласно выбранной схеме. В каждом из этих гнезд имеются фиксаторы, которые не дадут возможности проводам случайно выскочить.
  4. После того, как жилы кабеля уложены нужным образом, для того, чтобы их опрессовать, необходимо просто свести половинки коннектора вместе.

После выполнения этих действий коннектор с подключенным сетевым кабелем готов к работе.

Важно! Недостатком такого коннектора для интернета является его более высокая, по сравнению с обычными, цена. Однако его использование является гораздо более удобным

При этом вероятность выполнить неправильное соединение является ничтожно малой.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

  • Персональный компьютер – роутер.
  • ПК – коммунатор;
  • Маршрутизатор – коммунатор;
  • Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
