Как работать фрезером по дереву?

Другие варианты изготовления

Имеются и другие варианты создания фрезера. Его можно создать из дрели либо из шуруповерта, из гравера и других приспособлений. Делается он просто, ведь такой тип инструмента уже будет оснащен патроном, где можно будет зажать хвостовую часть фрезы. Но учитывая, что дрель либо шуруповерт развивают малые обороты, где-то 3 тысячи в минуту, из-за чего добиться высокого качества обработки детали попросту не получится. Как подставку для закрепления дрели лучше всего будет применить приспособление для сверления вертикального типа, что можно приобрести в любом спецмагазине. Нужно будет заменить лишь оснастку, после чего самодельный фрезер такого типа будет готов.

Еще один вариант фрезера создается из двигателя от пылесоса либо мотора со стиральной машины. Для его создания требуется сделать специальный стол. После этого на моторный вал потребуется произвести установку цанги для зажимания фрез. Но ее не получится закрепить на валу мотора без переходника, который можно заказать только у токаря. Кроме того, потребуется создать механизм подъемного типа, что позволит производить удобную регулировку вылета инструмента. Он создается из пары труб, что выполняют роль стоек, на которых закрепляется мотор, а также шпильки резьбового типа.

Одним кончиком она входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть двигателя. На шпильке потребуется жестко закрепить колесо поворотного типа, при помощи которого и производится регулирование высоты.

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

• Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
• Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
• Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
• Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
• Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Виды комбинированных фрез и их назначение

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

Виды кромочных фрез и их назначение

С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.

Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.

Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.

Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.

Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.

Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.

Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.

С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

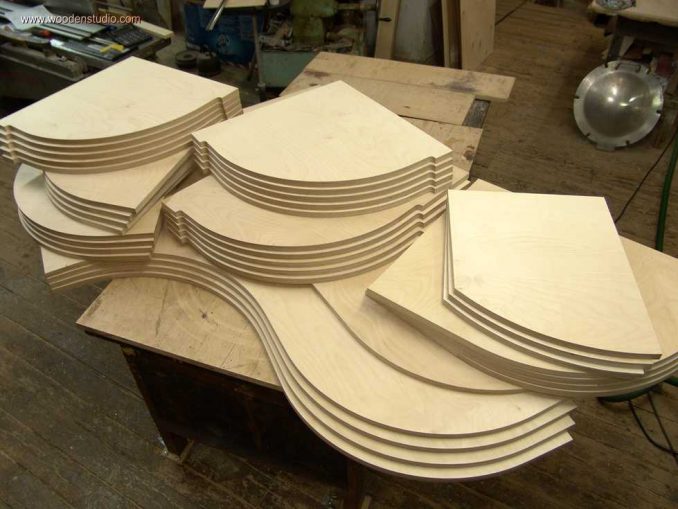

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Пошаговая инструкция

Итак, перейдём непосредственно к рассмотрению инструкции по изготовлению вышеупомянутого приспособления.

Сначала следует измерить штангенциркулем расстояние остаточного типа на болтовой шляпке относительно устанавливаемого подшипника. Если мы говорим о болте типа М8, то размер шляпной окружности в данном случае будет составлять 1,27-1,3 см. Диаметр черенка – около 1,16 см, что даёт возможность легко зажать его в подавляющем большинстве патронов современных дрелей.
Шляпку следует сработать под подшипниковый диаметр. Именно данная область болта будет представлять рабочую часть фрезы.
Для разметки лучше применить контрастный маркер потоньше, главное, чтобы отметки, что будут им наноситься, были легко различимы на металле. Теперь наносим разметку заусовки фрезы. Данное решение позволит ей без особых усилий избавляться от стружек.
После этого производим зажимание болта в тисках. Применяя круг отрезного типа, создаём болгаркой прорези на шляпке.
Производим замер подшипникового диаметра. Для сработки шляпки болта с гранёной поверхностью до окружности следует трансформировать дрель в токарный станок. Для этого необходимо зажать её в тиски, после чего крепко прикрепить болт в патроне чётко по центру.
Теперь следует зафиксировать клавишу дрели на постоянном режиме работы, после чего можно начинать обработку болтовой шляпки. Данный процесс требуется контролировать на всех этапах его проведения, чтобы не позволить центру болта сместиться, что может стать причиной нарушения равномерности срабатываемых зубьев.

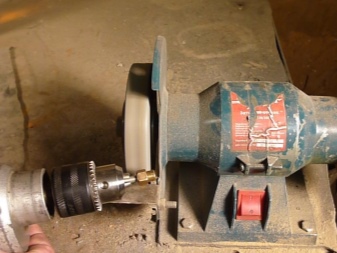

После этого следует установить на болгарку абразивный диск для шлифовки и обработать грани по окружности. Торцевую область фрезы стоит также немного убрать, оставив лишь небольшую остроту по центру. Данный элемент имеет большое значение, ведь такой тип фрез при работе сначала будет находить центр, и только потом будет осуществляться срабатывание материала ободками и кромками режущего типа

Тут можно всё осторожно доработать при помощи напильника, чтобы случайно не срезать больше, чем нужно в процессе стачивания.
Сама фреза будет практически готова. Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить.

Для большей эффективности нелишним будет сделать самый простой прижим для запрессовывания. Поэтому инструкцию по его созданию тоже требуется рассмотреть.

• Данное приспособление также делается из болта типа М8 и шайбы, подходящей по диаметру. Болт следует выставить вертикально на поверхность, выполненную из металла, таким образом, чтобы был обеспечен требуемый контакт для электрической сварки. Шайбу нужно установить по центру болтовой шляпки. Для облегчения такой работы можно воспользоваться плоскогубцами. После этого центральную часть потребуется обработать при помощи электрода, чтобы заполнить область внутренней дырки шайбы.
• Теперь необходимо зажать прижим, который получился в результате вышеупомянутых действий в тисках, а потом произвести его зачистку при помощи болгарки. По его тыльной части можно пройтись при помощи специальной насадки-щётки для дрели.
• На финальном этапе остаётся только установить готовое приспособление в патрон сверлильного станка вертикального характера, после чего потребуется произвести запрессовку подшипника в дереве. Подобный нехитрый «гаджет» избавит от целого ряда неудобств при использовании самодельной фрезы.

В таком случае алгоритм её создания будет таким:

• заготовкой в данном случае будет служить отрезок трубы с длиной около 20 сантиметров;
• со стороны, где будет располагаться в будущем кромка режущего типа (где-то на расстоянии 2 см от её предполагаемого нахождения), с двух сторон трубы следует сделать проточки, имеющие форму овала;
• самой же будущей режущей части фрезы потребуется придать форму конуса – её стачивают под углом примерно в 2-3 градуса;
• при зажатии заготовки в тисках на её торцевой области следует произвести надрез крестообразного типа – сделать его можно при помощи углошлифовальной машины;
• со стороны режущей части на заготовке нужно проделать пазы – прямо до овальных дырок, проделанных ранее.

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента.
Два штыря на пластине обеспечат ровный ход инструмента

Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины.
При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора

Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей.
Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними.
Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки.
Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

Как работать фрезером

Итак, давайте узнаем, как работать ручной фрезой.  Высококачественный результат будет возможен лишь при соблюдении определенных правил, а также условий работы.

В их числе могут быть следующие требования резьбы по дереву:

1. Следует работать лишь с острыми инструментами, и если обработанная поверхность подгорела, ворстистая или на ней есть много мелких сколов, то фрезу стоит сразу же заменить на другую.
2. Заготовка должна быть хорошо закреплена при помощи струбцины или другого приспособления. Удерживать обрабатываемую деталь нельзя (в руках).
3. Подача фрезера должна быть неторопливой, плавной, и никаких рывков. Не стоит пытаться за один раз снять толстый слой материала, иногда лучше предварительно высверлить лишний массив, чтобы выбрать начисто небольшой остаток при помощи фрезера.
4. Смену режущего инструмента проводят лишь когда инструмент будет полностью отключен от сети.

Соблюдение таких требований должно стать обязательным условием работы для мастера. Чистота реза зависит не только от степени остроты, но и от того, на какой скорости происходит резка. Чем больше оборотов, тем чище будет обработанная поверхность. Для твердых материалов вроде плотной древесины или алюминия, частоту вращения стоит немного уменьшать, чтобы режущие кромки фрезы не перегревались.

Как вырезать круг

Диаметр будет зависеть от того, как вы будете делать упор. Если опираться на основание, то диаметр должен быть увеличен в сторону радиусу платформы и фрезы, а когда упора делается на копировальное крыльцо, то диаметр будет равен сумме радиусов фрез и выпуклой внешней части кольца.

Выборка четверти

Выборку четверти при помощи ручного фреза следует выполнять несколькими способами:

• При помощи параллельного упора.
• С использованием кромочной фрезы с подшипником меньшего диаметра.
• С упором станка платформы на ровную планку, которая зафиксирована на требуемом расстоянии.

Первый вариант используется при наличии ровной кроки и большой четверти. Второй же применяется для получения одинаковой ширины четверти, потому что регулировке подлежит лишь глубина погружения режущей части фрезы. Третий вариант дает возможность сделать четверть большого размера при необработанной или неровной внешней кромке заготовки. Широкие четверти следует делать за несколько проходов, и каждый раз потребуется передвигать упор на пару миллиметров, пока вы не достигните нужной ширины ступени

Как выбирать паз

Как работать ручной фрезой по дереву, если нужно выбрать паз? Для выборки паза используется:

• Параллельный упор.
• Пара планок, между которыми будет перемещаться платформа фрезера.
• Планка, которая закреплена на нужном расстоянии параллельно части паза.

Для двух первых способов требуется внимание и аккуратность, потому что упор фрезерного танка возможен лишь в одну сторону. Если мастер отвлекается, то линия реза может вильнуть и пойти в сторону

Третий вариант дает возможность не только избегать таких ситуаций, но даже увеличивать ширину паза при желании.  Промежуток между планками можно сделать немного больше, чтобы ширина паза была равна диаметру фрезы и величины забора. Так у вас получится сделать достаточно широкие углубления под разные мебельные детали, замки и даже конструкционные элементы.

Обработка кромочной части и работы с шаблоном

Для кромочной резьбы используются соответствующие фрезы, которые снабжены упорным роликом (он же является подшипником). Следует предварительно выровнять кромку, так как в противном случае фреза начнут копировать все неровности, и край будет неряшливым. Помимо кромочных фрез используйте шаблоны, которые дают возможность образовывать криволинейную фигуру или делать партию одинаковых деталей. Для работы применяется копировальная фреза с подшипником, и ее выдвигают таким образом, чтобы упорный ролик  катался по шаблону, а режущая часть обработала кромку детали.

Уход за ручным фрезером

Уход за ручным фрезером, как и за другим электроинструментом, не требует выполнения слишком большого числа операций. Достаточно после каждого использования смахнуть чистой малярной кистью пыль и стружку и положить в коробку.

После 6 месяцев работы рекомендуется проверить затяжку всех винтовых соединений и проверить, нет ли биения на рабочем валу. Для электрооборудования с большим числом оборотов рекомендуется 1 раз в год проводить смазывание подшипников и втулок смазкой «Литол».

Выполняя эти простые рекомендации, даже начинающие мастера быстро наберутся опыта работы с ручным фрезером.

Распространенные приемы

Самые широко используемые приемы фрезеровки дерева – выравнивание поверхности, выборка пазов, фрезерование края и работа по шаблону. Чаще других применяется работа по шаблону. Этот прием представляет собой точное скольжение копировальной втулки по кромке трафарета. Такой способ работы позволяет намного упростить выполнение шпоночных пазов, торцовок, фигурных вырезов, раскроя деталей, выполнение декоративных элементов. Шаблон изготавливают из фанеры 8-12 мм толщиной. На нее наносится рисунок и выпиливается электролобзиком. С помощью шаблона можно выполнить любой затейливый узор, выточить мелкие детали, скопировать нужное количество одинаковых фрагментов изделия. Фрезер по закрепленному шаблону передвигается с высокой точностью, что позволяет отразить на деревянной поверхности желаемый результат высокого качества.

Фрезерование кромки можно осуществлять как с шаблоном, так и без него. Для этого используют прямые кромочные фрезы. Шаблоном может послужить любая ровная доска, длиннее обрабатываемой заготовки. Это нужно для исключения образования неровностей по краям кромки.

Для выполнения фигурной кромки необходимо подготовить поверхность. В первую очередь надо выровнять обрабатываемую кромку заготовки прямой кромочной фрезой. В противном случае она повторит кривизну кромки, по краю которой будет двигаться ролик. После этого необходимо изготовить шаблон с нужным рисунком. Его фиксируют на рабочей поверхности и выполняют вырезание по контуру. Если нужно снять большой слой для получения требуемого рисунка, то используют лобзик, а чистовую работу выполняют фрезой, иначе она быстро затупится.

С помощью фигурной (галтельной) фрезы можно выполнить на деревянной заготовке продольный рисунок. Это можно сделать с помощью шаблона или специального упора.

Изучив фрезерное устройство и научившись его правильно использовать, можно намного упростить и ускорить столярные работы, одновременно повысив их качество. А резьба по дереву, выполненная своими руками с помощью фрезера, украсит интерьер и станет объектом гордости за выполненную работу.

Советы по установке и снятию

Тщательно, правильно закрепите режущий инструмент в станке, как это указано в инструкциях к прибору.

Перед началом работы запустите станок без заготовки: биений в разные стороны быть не должно.

Не пытайтесь установить резак при запущенном станке. Это не дрель и не шуруповёрт – придерживание патрона при фиксации резака во время вращения может привести к тяжёлой травме руки. В отличие от саморезной биты или сверла, резак – инструмент с множеством граней. Запустившись на скорости в 10-20 тысяч оборотов в минуту, эти грани и кромки, подобно тёрке овощерезки, в месте соприкосновения сточат кожу на руке полностью.

Устанавливайте резак по хвостовой метке либо на глубину, равную длине оси в месте режущей насадки.

В процессе работы пользуйтесь штатными регуляторами глубины сверления и угла наклона резаков. Придерживайтесь рекомендаций конкретных мастеров. Например, если вы в керамограните вытачиваете рельефные буквы надписи на мемориальной доске для входа здания, то не превышайте глубину и углы обточки выемок, указанные в инструкции.

Не пренебрегайте техническим пылесосом. Скопившаяся и несвоевременно удалённая пыль, крошка может сделать обточку незавершённой. Либо работа будет проделана с ошибками, испортившими заготовку.

Снять резак допускается, лишь отключив станок. Действия по высвобождению фрезы выполняются в обратной последовательности.
