Провод пв-3: особенности, характеристики, гост

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

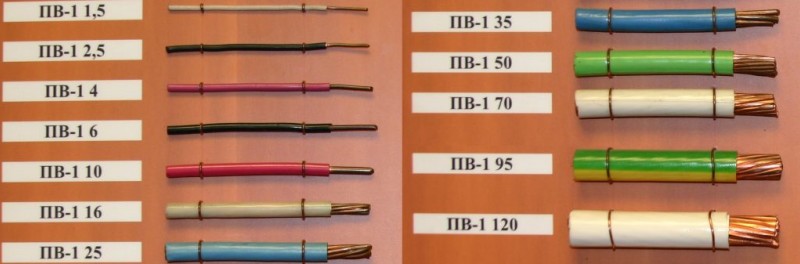

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Достоинства и недостатки провода ПУГВ

Данный вид провода обладает большим рядом достоинств:

• Высокий уровень гибкости – ему присвоена 5 категория гибкости, которая обеспечивает весьма широкую сферу применения. Можно использовать как для бытовых нужд, так и для подключения оборудования, монтажа электрических систем, электроснабжения устройств.
• Высокая устойчивость к внешним факторам, таким как влага, механические удары, перепады температур или давления, развитие и возникновение плесени и т.д.
• Благодаря включенным в состав изоляции антипиренов, провод обладает свойством самостоятельного затухания. И, в случае искрения, он не будет гореть, а всего лишь оплавится. Его можно использовать в пожароопасных помещениях, так как он не будет поддерживать горение.
• Невысокая стоимость.
• За счет обработки специальной отпугивающей пропиткой, он защищен от грызунов и практически не подвержен какому-либо повреждению со стороны вредителей.

Вам это будет интересно Допустимый ток кабеля

Однако кабель не лишен и недостатков. Например, у него единственный слой изоляции, которого при определенных условиях прокладки провода бывает недостаточно. Но эту проблему можно решить, используя при установке дополнительные трубки, кабель-каналы или гофры. Ко второму недостатку следует отнести механическую «память» жилы.

Важно! Если проводу придать определённую форму, установить и некоторое время эксплуатировать его в таком положении, он становится хрупким. Гофра

Гофра

Провод ПВ3: строение, преимущества, прокладка и эксплуатация

В наши дни производители предлагают потребителям широчайший ассортимент кабельно-проводниковой продукции. Неизменно популярным остается провод (кабель) ПВ3, который используется в быту и промышленности.Расшифровка названияАббревиатура «ПВ3» расшифровывается следующим образом:

1. «П» означает «провод»;
2. «В» указывает на то, что в конструкцию ПВ3 входит виниловая изоляция;
3. цифра 3 позволяет определить, к какому классу гибкости относится токопроводящая жила провода (чем больше цифра — тем сильнее гибкость).

Основой силового кабеля ПВ3 является многопроволочная медная жила. Выпускаются разновидности кабеля с сечением жилы от 0,5 до 240 мм2. Значение удельного сопротивления жилы при температуре окружающей среды, равной +20°С, не превышает 0,01724 Ом•мм2/м.

Токопроводящая жила помещена в поливинилхлоридную изоляционную оболочку, которая может быть окрашена в один из множества цветов. Окраска бывает сплошной или по двум диаметрально располагающимся полосам. Для организации заземления всегда применяется провод ПВ3, изоляционная оболочка которого имеет зелено-желтую окраску. Сопротивление изоляции весьма высоко: оно составляет как минимум 10 кОм/км.

Правила прокладки и эксплуатацииСиловой кабель марки ПВ3 разрешается прокладывать лишь в случае, если температура окружающего воздуха превышает -15°С. Из этого правила может быть сделано исключение: провод можно прокладывать и в более холодном воздухе, предварительно разогрев изделие.

В случае если правила, перечисленные выше, не соблюдаются, возможно повреждение провода с утратой им своей функциональности и снижением безопасности кабельной линии.

Как правило, провод ПВ3 размещают в кабельных каналах, лотках, коробах, трубах, рукавах и других приспособлениях из пластика или металла. Также допустима прокладка провода в пустотах, которые имеются в различных строительных конструкциях.

Как известно, на кабельных линиях нередко формируются изгибы. Радиус каждого из них при использовании кабеля ПВ3 должен превышать 5 его внешних диаметров. Выполняя прокладку, следует позаботиться о том, чтобы провод ПВ3 был надежно защищен от проникновения к нему влаги или ее конденсации на нем.

В случае если правила прокладки и эксплуатации провода ПВ3 неукоснительно соблюдаются, он будет исправно служить как минимум 15 лет. Производители устанавливают гарантийный срок, составляющий 2 года.

Сфера примененияКабель силовой с медными жилами ПВ3 благодаря своим преимуществам, которые были описаны выше, находит применение в самых разных областях. Он пригоден для передачи:

400 вольт, частота – 400 герц; — постоянного тока: его напряжение может достигать 1000 вольт. Провод ПВ3 может прокладываться в бытовых, общественных, административных и иных помещениях.

Широкое распространение получило использование провода в промышленности и сельском хозяйстве, не в последнюю очередь благодаря его высокой гибкости. Провод присоединяют к распределительным щитам, станкам и многим другим устройствам и агрегатам.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

• Меньше сечение провода;
• Состав сплава проводов, уменьшенный процент меди;
• Состав изоляционного слоя, он должен быть из негорючих материалов;
• Толщина слоя изоляции бывает уменьшена до 20%.

Это связано с недобросовестным отношением многих производителей марки ПУНП, по началу, на него был очень большой спрос. По заявленным характеристикам изделие хорошее, но как показывает статистика, сейчас 80% продукции на рынке им не соответствует, испортили изделие в погоне за прибылью.

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10

Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

• Жесткий провод –это моножильный кабель.
• Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

• пластик;
• стекло;
• сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

• Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
• Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Монтаж и эксплуатация

Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.

Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.

Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.

Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Провод ПВ-3: обзор

Провод ПВ-3 – это медный проводник, который заизолирован поливинилхлоридом. Проводник получил достаточно серьезно применение, так как с помощью него можно подключить электрические аппараты, механизмы, осветительные и силовые сети.

Стоит отметить, что провод ПВ-3 – это модификация популярного проводника ПВ-1, однако он получил дополнительную гибкость, за счет этого и считается достаточно универсальным.

Конструкция провода

Провод получил одну медную жилу, что делает его конструкцию достаточно простой. Если говорить за особенности, то стоит выделить его отличную гибкость и прочность. Также ПВ-3 может похвастаться хорошей проводящей способностью, что делает его настолько популярным.

Расшифровка

Если говорить за расшифровку проводника, то стоит выделить следующие:

1. П – провод.
2. В – изоляция выполнена из поливинилхлорида.
3. 3 – это класс гибкости.

Характеристики

Если внимательно смотреть на основные характеристики проводника, стоит брать в учет, что он устойчив к влиянию влаги, пара и конденсата. Рабочая температура от +60 до -70 градусов. Соответственно его можно устанавливать в ванных, банях, подвалах.

Вторая ключевая особенность кабеля заключается в том, что он не горит. При нагревании его изоляция начинает плавиться. При этом нет никаких искр, даже если его поверхность будет влажная. Также провод отлично борется с механическими повреждениями и устойчив к плесени.

Срок службы провода составляет 15 лет, продается проводник мотками по 100 метров. Если вы покупаете на рынке, то сможете найти и другие оптимальные размеры для себя.

Область применения

На самом деле провод ПВ-3 получил широкое применение на территории нашей страны. Это связано с его универсальными характеристиками и прочностью. Сейчас можно выделить три основных сферы, где его начали активно применять:

1. Жилые и производственные помещения.
2. Помещения, где повышена влага.
3. Можно делать монтаж проводки в доме.
4. Также он используется во время прокладки коммуникационных систем.

Определение кабеля

Кабель ПВ – это изделие, предназначенное для осуществления электрификации оборудования и элементов освещения, который имеет классическую форму одножильного проводника с медным стержнем из цельного или скрученного прутка. Наружная изоляция выполнена из поливинилхлорида с добавлением полиэтиленового пластификатора. Благодаря такому устройству, данный тип проводников широко используется во многих сферах, в качестве одножильных магистралей, перемычек на автоматических выключателях, для разделения трехфазных систем.

Цвета ПВ 1

Отличительной чертой кабеля ПВ 1 является его конструкция, так как многие проводники имеют сборное устройство, когда несколько несущих жил собраны в единую магистраль, которая считается общей проводниковой продукцией и маркируется цифрами 3*2,5, где первое значение указывает на количество жил, а второе – на их сечение. Провод ПВ имеет одну жилу, которая считается законченным изделием.

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии

Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

• ТД Альянс Кабель;
• Спецкабель;
• Москабельмет;
• Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции

Провод для заземления ПВ 3 — сертификат ГОСТ

Маркировка и конструкция

Расшифровка маркировки:

• П – Провод (жила из меди)
• В – Изоляция из поливинилхлоридного (ПВХ) пластиката
• 3 – Класс гибкости токопроводящей жилы

Конструкция:

• Медный токопроводящий проводник, однопроволочная или многопроволочная (возможно изготовление с медной луженой жилой) круглой формы класс 3,4 и 5 ГОСТ 22483
• Изоляция изготовлена из поливинилхлоридного пластиката с цветовой маркировкой – желтый, белый, синий, коричневый, зеленый, черный, красный

Сфера применения

Провод силовой ПВ 3 предназначен для электрических установок и механизмов при стационарной прокладке в силовых и осветительных сетях на напряжение номиналом до 450 Вольт (U0/U=450/750 V), частотой не более 400 Герц или постоянное напряжение номиналом до 1 000 Вольт. Кроме этого он применяется при монтаже машинных установок, механизмов, станков и электрооборудования.

Провода данной марки используются как встроенные элементы внутри изделий, в которых исключается скапливание конденсата внутри конструкции. Имеет высокий класс гибкости, и прокладывается при необходимости изгибов при ведении электрических цепей.

Условия эксплуатации

Эксплуатация провода возможна в сухих, не скапливающих влагу внутри себя, частично вентилируемых приборах и механизмах.

По климатическим условиям эксплуатации, они должны прокладываться и работать в помещениях или под навесом, где колебания влажности воздуха и температурный режим не сильно отличаются от возможных колебаний во внешней окружающей среде, а также имеется свободный доступ воздуха. В связи с этими условиями он используется также в палатках, прицепах, кузовах, металлических помещениях с отсутствием теплоизоляции.

Провод ПВ 3 технические характеристики

Провод повышенной гибкости ПВ 3 может эксплуатироваться при температуре окружающей среды от -50 до +70 градусов по Цельсию. Медный проводник выдерживает длительно допустимый нагрев в пределах до +70 градусов по Цельсию.

Данная марка провода не распространяет горение при одиночной прокладке, при необходимости ведения группами кабелей необходима негорючая прокладка или огнеупорное покрытие оболочки специализированной краской. Монтаж осуществляется при температуре воздуха не ниже -15 градусов по Цельсию. Срок службы проводов этой классификации составляет пятнадцать лет, гарантия не менее двух лет.

АПВ – провод с алюминиевой жилой, поливинилхлоридной изоляцией

ПВ – провод с медной жилой с поливинилхлоридной изоляцией различного класса гибкости

ПВ1 – медный проводник, поливинилхлоридная (ПВХ) изоляция, класс гибкости 1

ПВС – соединительный провод с поливинилхлоридной (ПВХ) изоляцией и медным проводником

ПВСн – провод соединительный, ПВХ изоляция, медная жила, не используется для армирования арматурой

ПуВ – установочный провод с ПВХ изоляцией и медной жилой

ПуВнг (А) LS – провод установочный, с негорючей поливинилхлоридной изоляцией, с низким газодымовыделением

ПуГВ – установочный гибкий провод, изоляция из ПВХ пластиката, жила из меди

ПуГВнг (А) LS – провод установочный гибкий, с негорючей поливинилхлоридной (ПВХ) изоляцией, с низким газодымовыделением

ШВВП – медный проводник, плоский шнур с поливинилхлоридной оболочкой и изоляцией

Поставка проводов ПВ 1

Нельзя обойти своим вниманием условия и требования предъявляемые к условиям поставки. Кроме того, следует уделить внимание требования предъявляемым к приемке провода

Осмотр провода	Согласно ГОСТ 6323 – 79 приемку провода следует проводить согласно определенным правилам. И первым пунктом в этом списке является внешний осмотр провода. На нем должна быть соответствующая маркировка, а изоляция провода не должна иметь деформаций.
Проверка сечения провода	Следующим этапом является проверка конструктивных размеров. Это вполне возможно сделать своими руками. Для этого замеряют сечение провода, а также соответствие толщины изоляции.
Проверка простоты снятия изоляции провода	На этом же этапе проверяют насколько свободно изоляция отделяется от жил проводника. Согласно ГОСТ изоляция, обрезанная по всей окружности на расстоянии 13 см от края, должна сниматься без усилий.
Схема испытательной установки	После этого проводят высоковольтные испытания провода. Их мы описали в разделе электрических характеристик провода.
Проверка сопротивления провода	Следующим этапом является проверка электрического сопротивления провода. Оно не должно превышать нормируемые значения, приведенные на фото выше. При этом для высоковольтных испытаний и определения сопротивления следует проводить на одном и том же куске провода.
Проверка маркировки бухт провода	После этого проверяется упаковка провода и наличие на его бирке всех необходимых обозначений. На бухте должна быть указана длина провода, при наличии длина отдельных кусков провода, масса бухты, наименование завода-изготовителя и дата изготовления.
Установка для проверки на стойкость провода изгибу	Последним испытанием является проверка на стойкость к изгибу. Для этого берется валик с диаметром равным 10 диаметрам провода и через него прогоняется провод. Если после этого не выявлено деформаций, то провод принимается к эксплуатации.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.
