Подключение проходного выключателя с двух и с трех мест: разбор схем + инструктаж по установке

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.
Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.
Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.
Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.
Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

https://youtube.com/watch?v=49S22qEKXPs

Принцип работы оборудования

Одинарный проходной переключатель оборудован тремя контактами в каждом из рабочих механизмов. Контакты являются связующими звеньями между двумя выключателями системы, с их помощью ток перекидывается с одной цепи на следующую, как показано на схеме:

Схема подключения проходного выключателя

После смены положения механизма, ток направляется на конкретную клемму. Одна из них всегда остается замкнутой.

Чтобы источник света заработал, оба приспособления должны быть зафиксированы в одинаковом положении.

Элементы, необходимые для подключения стандартного проходного переключателя:

• распределительная коробка (короб, внутрь которого вводятся концы проводов);
• два обычных одноклавишных выключателя;
• провода (количество зависит от вида подключаемой аппаратуры);
• любой светильник, лампа или люстра.

Заземление из короба проводят напрямую на источник света. Фаза совмещается с общим зажимом одного блока, а его выходные контакты соединяются с парой таких же элементов другого. Далее провод из второго переключателя переходит обратно в коробку, после чего на осветительный прибор поступает напряжение. При монтаже оборудования выключатели размещаются по коробам, после чего устанавливается осветительный прибор, из которого выводится двухжильный кабель. На доступном расстоянии размещается распределительный короб, к которому подключают провода.

Подключение двухклавишных проходных выключателей

Перекидной переключатель с двумя рабочими клавишами состоит из пары одинарных конструкций, объединенных защитным корпусом. Механизм функционирует аналогично одноклавишному устройству.

Схема подключения двухклавишного проходного выключателя

Готовый аппарат, состоящий из пары двухклавишных элементов, дает возможность управлять двумя независимыми друг от друга источниками света.

Схема подключения двухклавишного проходного выключателя из двух мест

При необходимости подключения нескольких перекидных приборов, выбор двухклавишного устройства будет выгоден за счет экономии кабеля и распредкоробок.

Назначение перекидного выключателя

Перекидное оборудование устанавливают по причине его долговечности и удобства эксплуатации.

Перекидные приспособления применяются:

• в многоэтажных зданиях (на лестничных клетках подъездов, в многоэтажных коттеджах);
• в разных концах длинных коридоров квартир и гостиниц (при необходимости включения света при входе в помещение, и его выключения при выходе);
• в спальнях (у кровати и у входной двери);
• в переходах (в метро);
• в подвалах;
• на территориях, имеющих большую площадь (в спорткомплексах, больницах, аудиториях, актовых залах).

Пример использования на фото ниже:

Пример использования перекидного выключателя

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

То есть проходных будет всегда два в начале и конце , а в промежутке между ними 4, 5 или хоть 10 перекидных. Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу.
Желательно моток цветной изоленты, или хотя бы отличной от цвета маркера.
Соблюдайте меры безопасности. Схема подключения Схема состоит из соединительной коробки, лампы, выключателей, проводов. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов.
Ранее рекомендовалось помечать, что куда уходит и приходит. Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати. Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.
В крайних точках это условное понятие, только для реализации схемного решения устанавливаются переключатели. Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Примеры использования трех проходных включателей

Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. Они дают возможность управлять освещением из разных мест. О том, как его можно заменить, читайте в этой статье. Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. В основе данного коммутатора лежит некий незамысловатый механизм: смотрим на картинку выше и включаем воображение.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения. Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке, то есть с начала включаете B ,а выключаете свет выключателем A. Это очень опасная и разрушительная ошибка, которая влечет за собой не только короткое замыкание в выключателях, но и возможное поражение током, выгорание проводки и выходом из строя ПВ. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Ниже будет рассмотрены лучшие из лучших моделей и их ценовой диапазон.

По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

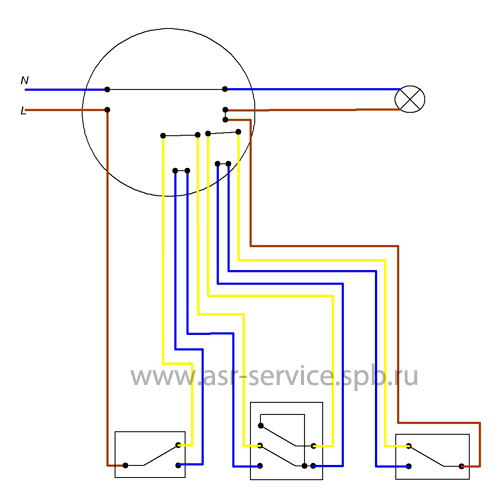

Схема подключение трёх проходных выключателей.

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов

Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

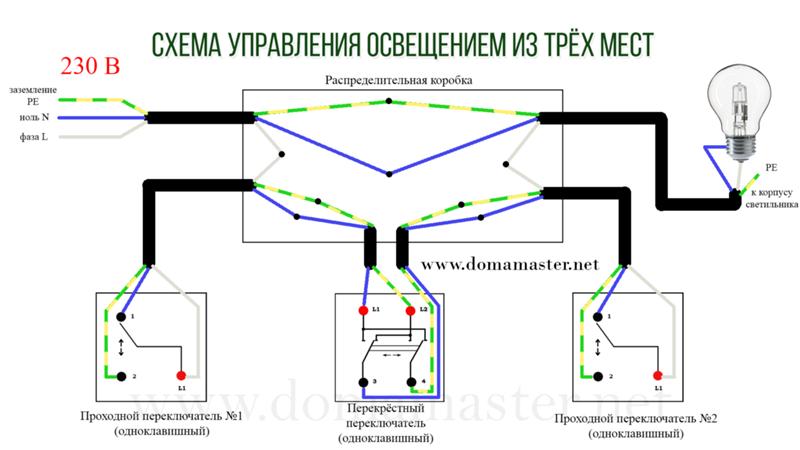

Управление освещением из трех точек перекидными выключателями

В том же случае, если нужно выполнить монтаж проходных выключателей с трех точек для управления электрической цепью, используются перекидные выключатели. Обычные, которые мы рассмотрели выше, имеют всего три контакта. И с их помощью реализовать подключение окажется довольно проблематично. Отличие перекидного выключателя от рассмотренного выше заключается в том, что у него четыре контакта – по два внизу и вверху. Схема получается такой, что два проходных ставятся в крайних точках, а между ними – перекидные.

Для того чтобы осуществить монтаж проходных выключателей с двух точек, достаточно выполнить рекомендации, которые мы указали ранее. Но для управления схемой из трех или более точек понадобится произвести подключение еще нескольких устройств в промежутке. Для этого нужно в распаечной коробке найти второстепенные (то есть не основные) провода, идущие от двух крайних проходных выключателей.

Теперь осталось только рассоединить эти провода правильно. Лучше придерживаться такой схемы, чтобы не возникло неприятностей:

1. Провода, приходящие от выключателя «1», нужно соединить со входом.
2. Провода, которые уходят к выключателю «2», соединяете с выходом переключателя.

Чуть дальше мы еще поговорим о том, как правильно произвести подключение. Обязательно нужно ознакомиться со схемой монтажа проходного двухклавишного выключателя Gira. Она может немного отличаться от той, которую мы приводим в нашей статье.

Само собой, перекидной выключатель должен монтироваться не в самой коробке, а в любом другом удобном месте. Чтобы его подключить, необходимо воспользоваться проводом с четырьмя жилами. Его просто вводите в распаечную коробку и правильно соединяете с проводами. Теперь вы сможете производить управление освещением сразу из трех точек. Это будет особенно полезно, если монтируете освещение для трехэтажного дома.

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:

Схема переключателя

• устройство состоит из пары независимых контактов;
• верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
• второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
• контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
• 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:

Маркировка двухклавишного переключателя

Пример схемы соединения:

Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.

Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

1. Заземление и ноль подключают к источнику света.
2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
3. К входу другого переключателя подсоединяется свободный провод источника света.
4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

• во-первых, все действия необходимо проводить при выключенном электричестве;
• во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

1. Отвертки — одна крестовая и одна плоская.
2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
3. Индикаторная отвертка.
4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

• Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
• Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
• В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
• В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
• В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
• Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

1. опрессовка;
2. сварка;
3. спайка;
4. винтовые соединения;
5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.
