Сооружение погреба из бетонных колец

Конструкция погреба из бетонных колец

При постройке погреба могут использоваться различные строительные материалы. Есть преимущества и в постройке такого помещения непосредственно из готовых бетонных колец.

У погреба из бетонных колец есть ряд преимуществ и недостатков. Поэтому нужно все изучить перед принятием решения. Для тех, кто имеет небольшой участок и малое количество сохраняемых продуктов – это вполне удобный вариант.

Варианты конструкции погреба из бетонных колец

Конструкция подвала из бетонных колец 2м и больше представлена несколькими вариантами. Самый распространенный — вертикальный вариант, который располагается на глубине и состоит из нескольких колец, которые устанавливаются одно на другое. Этот вариант подходит для участков, на которых подземные воды располагаются глубоко. Это подземный подвал. Для того чтобы построить такое помещение, придется копать яму большой глубины. Чтобы не использовать технику, это можно делать, как для колодца. В таком случае сегмент будет опускаться под своим весом.

Второй вариант — горизонтальное сооружение. Это практически наземный подвал с небольшим углублением. Он применяется на тех участках, где очень близко расположены грунтовые воды. Может хватить одного бетонного кольца для небольшого помещения.

При выборе нужно обратить внимание на типы бетонных колец. Это могут быть стандартные круги, которые соединяются при помощи бетонного раствора, а также специальные, с крепежом

У них есть замковая система, которая поможет соединить их в конструкцию. Их главное достоинство в том, что после соединения при помощи конструкция останется надежной, даже при движении слоев земли со временем.

Этапы сборки и установки погреба из бетонных колец

Алгоритм установки и сборки подвала очень прост, правда, может понадобиться спец. техника.

  1. Для начала нужно определиться с глубиной ямы, а также с ее диаметром. После этого необходимо ее выкопать. Можно собственноручно, а можно использовать технику. Диаметр ямы должен быть больше, чем такая величина у колец.

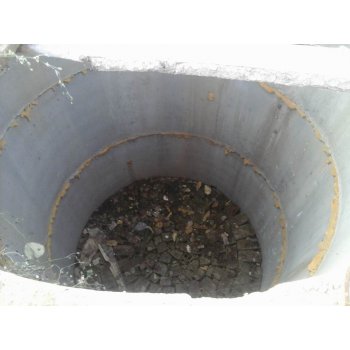

  2. Обустроить дно. Сейчас вполне можно найти кольца с дном. Если используются стандартные кольца, то на дно насыпается песок, щебень, все это трамбуется.
  3. Опускаются сегменты. Это можно делать с помощью большого количества людей или техникой. Не рекомендуется скидывать в яму элементы. Их можно повредить.
  4. Затем устанавливается крышка погреба, в нее монтируется труба для вентиляции. Вентиляция – обязательный элемент погреба, поскольку она регулирует температуру и влажность воздуха.

После этого необходимо приступить к внутренней отделке и изоляции

Тепло и гидроизоляции нужно уделить большое внимание, чтобы обеспечить долгий срок службы погреба, а также сохранность продуктов

Внутреннее обустройство

Стены подвала могут разрушаться с течением времени

Поэтому после установки нужно обратить внимание на гидроизоляцию швов и стыков. Внутри изолировать можно при помощи специальной мастики или жидкого стекла, а снаружи — рубероидом

Затем заполняем все пустые пространства между ямой и конструкцией. Для этого подходит утрамбованный грунт, в который можно добавить крошку или щебень, но в идеале нужно все забетонировать.

При обустройстве погреба внутри придется решать вопрос с полукруглыми полками. Кроме того, в такой погреб должна спускаться лестница. Она может быть и стационарной, если ее приварить к крышке подвала, или не стационарной. В последнем случае возникает ряд неудобств, которые возникают при перемещении лестницы. Материал для лестницы – это, чаще всего, металл – такая конструкция надежна и долго прослужит.

Сверху над подвалом нужно установить крышу, которая дополнительно предохранит конструкцию от попадания влаги. Крышу можно красиво декорировать, а сверху настелить дополнительный материал для тепло и гидроизоляции погреба.

В заключение

Владельцы небольших участков земли, со стандартными 6 сотками, тоже хотят сохранить урожай. Большой полноценный подвал им для этого не нужен. Вполне достаточно сделать яму и установить туда пару бетонных сегментов.

Такое помещение, при правильной изоляции и установке, может прослужить несколько десятилетий. При этом можно расположить кольцо вертикально или горизонтально, в зависимости от желаемого размера или глубины грунтовых вод.

Выгребная яма из других материалов

Помимо самого распространенного варианта выгребной ямы из бетонных колец, существует немало аналогов. Некоторые из них дешевле, но не подходят для эксплуатации в дома с постоянным проживанием, некоторые дороже, но имеют ограничения по использованию в определенных типах грунтов.

Выгребная яма из кирпича

Для выкладывания стен колодца кирпичом не обязательно быть каменщиком. Достаточно иметь минимальные знания и приобрести начальные навыки по кладке кирпича. Для выполнения работ вам понадобится:

  • лопата обычная штыковая – для выравнивания почвы в нужных местах;
  • лопата совковая – для сбора и удаления лишней земли;
  • лестница – для того, чтобы спускаться и выбираться из ямы;
  • рулетка – для измерения необходимых размеров;
  • ведра – для переноски раствора и различных материалов;
  • мастерок – чтобы наносить раствор на кладку;
  • уровень – позволяет контролировать строгую вертикальность стен.

Из материалов вам будут необходимы – кирпич, цемент, песок и вода.

Если вы закладываете яму с герметичным дном, то вначале вам нужно подготовить бетонное основание. Для этого необходимо сделать утрамбованную песчаную подушку толщиной не менее 20 см. После монтажа подушки можно приступать к заливке бетона. Толщина бетонного дна должна быть не менее 5-7 см, возможно так же армирование такого основания для придания ему большей жесткости.

После застывания бетона можно начинать возведение кладки. При этом нет особых требований ни к качеству кирпича, ни к качеству самой кладки, главное – это соблюдение уровня и отсутствие щелей в кладке. Яма может быть как квадратной, так и круглой – все зависит от вашей фантазии.

Если же вы возводите канализацию без дна, то в качестве подошвы под кирпич необходимо сделать подушку и заливку бетона в форме кольца, чтобы во внутреннюю часть могла уходить вода.

Выгребная яма из покрышек

Выгребная яма из ненужных автомобильных покрышек отличается своей дешевизной и простотой в сборке. Для монтажа такой ямы вам понадобятся старые шины нужного диаметра, для небольшого объема подойдут покрышки от легкового авто, а для большого можно взять от грузовика или даже трактора.

Чтобы добавить полезной площади, боковые части покрышек необходимо вырезать по кругу. Легко сделать это можно электролобзиком или болгаркой. Но если их нет в наличии, подойдет обычный, только очень острый, нож с негнущимся лезвием.

Подготовленные шины укладываются одна на другую в, заранее выкопанный под диаметр заготовок котлован и скрепляются между собой пластиковыми стяжками, болтами с гайками и т.п. При необходимости, стыки между шинами можно загерметизировать битумом или другим клеевым составом.

Данный тип выгребной ямы часто используют для сбора стоков в бане или летней кухне.

Выгребная яма из пластика

Проще всего сделать яму для стоков из готовой пластиковой емкости, которую можно купить в магазине. Нужно всего лишь выкопать котлован и установить туда саму емкость.

Бесспорными плюсами такого метода является то, что вы лишите себя неприятного запаха и будете уверены на сто процентов, что стоки не попадут в почву и не смешаются с грунтовыми водами. Но по мере наполнения вам придется вызывать ассенизаторскую технику для выкачивания, что, несомненно, повлечет за собой трату денежных средств.

Также ограничения для таких емкостей накладывает уровень грунтовых вод, так как при их высоком уровне, емкость может выдавить из-под земли.

Как очистить выгребную яму

Откачать содержимое выгребной ямы можно, пригласив специалистов с техникой, которая по объему должна быть не меньше объема вашей выгребной ямы. Шланга такой ассенизаторской машины должно хватать до полного опускания в яму, а подъезд к яме должен быть удобным.

Также существуют специальные средства для очистки выгребных ям, представляющие собой совершенно безопасные для природы бактерии, которые перерабатывают отходы жизнедеятельности. Купить такие средства можно в любом магазине для дома и дачи. Такие средства замечательно очищают даже стены и дно ямы, перерабатывая твердые отходы в ил, газ и воду.

Таким образом, выгребная яма в частном доме является экономным вариантом для организации канализации, требующая внимания к себе лишь несколько раз в году. Неоспоримым достоинством выгребной ямы из бетонных колец является ее долговечность, дешевизна и возможность монтажа такой системы своими руками с привлечением минимальной техники.

Бетон для строительства погреба

Достоинства

Наиболее распространенным материалом для строительства погреба является бетон.

Это объясняется рядом его положительных моментов, среди которых можно выделить:

  • Относительно низкая стоимость материала, благодаря чему строительство получается вполне доступным.
  • Высокая прочность – бетон является одним из наиболее прочных материалов из всех существующих вариантов.
  • Долговечность – погреб из ЖБИ может служить на протяжении многих лет, не требуя капительного ремонта. Соответственно, на содержание бетонного сооружения требуются минимальные расходы.
  • Стойкость к атмосферным воздействиям, в том числе бетон устойчив к перепадам температуры. Благодаря этому, его можно использовать в любых климатических условиях.
  • Бетон является экологически чистым материалом.
  • Пожаробезопасность.

Железобетонные блоки

Недостатки

Прежде чем приступить к строительству, следует для объективности ознакомиться и с некоторыми недостатками этого материала:

  • Большая плотность, вследствие чего конструкция получается тяжелой.
  • Высокая тепло- и звукопроводность, поэтому необходимо выполнять теплоизоляцию помещения.
  • В результате силовых воздействий и усадки строения, возможно появление трещин.
  • Трудоемкость переделок бетонной конструкции.

Виды бетонных материалов

Для возведения бетонного погреба можно использовать различные строительные материалы, выполненные на основе бетона.

Наиболее распространенные варианты:

  • Строительство железобетонной монолитной конструкции.
  • Строительство погреба из бетонных блоков.
  • Использование железобетонных колец.
  • Строительство из газобетона и прочих облегченных материалов.

Далее рассмотрим особенности каждого из этих вариантов.

Оригинальный погреб на дачном участке

Эксплуатация погреба

Несмотря на все сомнения участников обсуждения, теория подтвердилась, и образующийся на верхнем кольце конденсат испарялся на уровне второго кольца, не создавая проблем. Первая зимовка доказала состоятельность конструкции – картошка сохранилась отлично, не померзла, не подвяла, не потеряла вкусовых качеств, прорастать начала аккурат к посадочному сезону. Лук и свекла также неплохо сохранились, только морковка испортилась, но с этим капризным овощем подобное случается практически при любых условиях хранения. Особенно, если при выращивании не скупились на удобрения, или сорт не рассчитан на длительное хранение.

В памяти термометра отложились показания за весь сезон – минимальное значение в +2⁰С он зафиксировал в январе, когда «за бортом» несколько дней держались морозы за -20⁰С. Повышенной влажности в погребе не наблюдалось, все сухо, отсутствие конденсата, скорее, всего «заслуга» герметичности. На торец кольца умелец наклеил шнур из вспененного полиэтилена.

Отсутствие воды внутри бетонного погреба при таком высоком УГВ аragon объясняет уникальным «глиняным замком» – после полуметра почвы идут метров пятьдесят глины, и вода стоит на границе между слоями. Эта граница пришлась на середину верхнего кольца, а швы находятся в безводном слое.

Перед закладкой на второй сезон, кроме типичного обслуживания (помывка/просушка), несколько доработал конструкцию.

Усилил опорную балку – пустил сверху стальную трубу с квадратным сечением 80×80×4 мм и поменял крепеж на лебедке.

Повысил грузоподъемность лебедки – добавил второй блок, увеличив допустимый предел до 750 кг, максимально заполненный стеллаж весит около 560 кг. Поменял стальной трос на кевларовый такой же толщины, теперь не нужно искать перчатки, чтобы не пораниться о торчащие металлические прожилины.

Заменил уплотнитель – вместо шнура по ободу кольца наклеил цилиндрический утеплитель для труб непосредственно на крышку, чтобы не тратиться на специальный клей для изоляции, обмотал прокладку монтажным скотчем и приклеил на универсальный состав. Для плотного прилегания подровнял обод раствором по уровню.

Второй сезон погреба аragon открыл первого ноября прошлого года – температура в хранилище была +6⁰С. Помня о неудачном опыте с морковью, на этот раз обошелся без привередливого корнеплода, картофелем, луком и банками с соленьями. В середине января уже текущего года температура в кольцах стала на отметке +3,1⁰С, овощи в целости и сохранности.

Еще спустя семь месяцев температура держалась около +5,8⁰С, несмотря на начало июня, а прорастать начали только отдельные клубни. После дополнительной герметизации крышки овощи сохранились лучше.

Как показала практика, такой подвал вполне функционален и отлично справляется со своими прямыми обязанностями, а для его устройства не требуется много места. Мало того, насколько проще, когда не приходится за каждой банкой или пакетом овощей спускаться под землю.

Чтобы сэкономить и на кольцах, можно воспользоваться способом одного из наших умельцев, который заливал себе бетонный колодец. Погреб может быть не только под гаражом или сараем, но и под домом, что тоже достаточно удобно, при правильной реализации. При необходимости подвал можно обустроить не только до начала строительства, но и в уже обжитом доме. В видео – еще один пример самостоятельного строительства погреба в условиях высокого уровня грунтовых вод.

Недостатки изделий

Как любой конструктивный элемент, колодезные кольца наряду с положительными сторонами обладают рядом недостатков.

Бетонным погребам для хранения урожая может хватить одного бетонного кольца

К ним относятся:

  • значительный вес изделий, превышающий тонну для определенных исполнений, что создает ряд серьезных проблем, связанных с транспортировкой и монтажом, а также вызывает дополнительные расходы;
  • вероятность появления трещин, связанная с хрупкостью изделий при значительных точечно предложенных усилиях;
  • необходимость в выполнении тепловой изоляции, установки гидроизоляционной защиты.

Технические характеристики

Не будем здесь рассматривать все параметры прибора, потому что выбор всегда делается по величине пускателя, которая характеризуется номинальным током нагрузки, действующей на контакты прибора. Существует семь величин пускателя, каждой из которых соответствует допустимая токовая нагрузка. На фотографии ниже обозначены эти самые величины, и в каких областях такие магнитные пускатели применяются.

Необходимо отметить, что небольшие погрешности в параметрах допустимы. Но в некоторых случаях надо учитывать, в каком диапазоне срабатывает тепловое реле. Если величины пускателей имеют завышенную нагрузку, а реле заниженный минимальный показатель теплового отключения, то может быть несоответствие заданной мощности электрической цепочки или потребителя.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

  • приварив уголки с просверленными дырками, стягивать болтами;
  • сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Как сделать погреб

Место выбрано, расчищено, материалы завезены, инструменты приготовлены, габариты погреба определены. Это все подготовительные мероприятия. Строить вертикальное хранилище несложно, но процесс довольно трудоемкий. Земляные работы можно выполнять двумя путями:

  • Выкопайте яму на всю глубину, порядка 2,5 м, выровняйте и утрамбуйте днище. При высоком уровне грунтовой влаги необходимо сделать дренаж для отвода воды от погреба. Затем установите кольца, плотно загоняя шип верхнего изделия в паз нижнего, не забыв уложить по торцу слой цементно-песчаного раствора.
  • Можно применить технологию строительства колодцев. В этом случае извлекать грунт нужно изнутри, а кольцо постепенно опустится само. И так до полного заглубления всей конструкции. Однако при таком способе не получится выполнить изоляционные работы снаружи.

Устанавливаем надежную лестницу, лучше из металла. Крышку для вертикального сооружения можно купить готовую или сделать самостоятельно из металлоконструкций с утеплителем.

Не упустите важный момент – устройство вентиляции. Если установить две трубы на разных уровнях конструкции – вверху (на расстоянии 100-150 мм от потолка) и внизу (на 400-500 мм выше пола), то они будут способствовать лучшей циркуляции воздуха внутри погреба. Можно использовать одну трубу, тогда через нее воздух будет и попадать в помещение, и извлекаться из него. такой способ работает слабее.

Есть еще один тип бетонного погреба – с горизонтальным расположением колец. Данное конструктивное решение обычно используется при вероятности высокого подъема почвенной воды.

Сооружение делают мелкозаглубленным или поверхностным с последующим выполнением грунтовой насыпи. Порядок работ следующий:

  • Разрабатывается котлован той глубины, которую позволяют условия конкретной местности. Днище выравнивается и уплотняется песчано-щебеночной смесью.
  • Дно и стенки ямы необходимо накрыть геотекстилем.
  • Занимаемся возведением фундамента в виде железобетонной плиты. Выставляем опалубку, монтируем арматурный каркас и заливаем бетонную смесь. По продольной оси плиты оставляем «посадочное место» для уложенных на бок колец.
  • Монтируем кольца погреба. В продаже бывают изделия с готовым днищем, их удобно использовать для оформления задней стенки, в которую не забываем вмонтировать вытяжную трубу для вентиляции. Отверстие для притока воздуха сделаем на противоположной стороне, у входной двери.
  • Соединяем кольца замковым устройством, укрепляем строительными скобами, а для прочности и герметичности стыки заделываем раствором и гидроизоляционной мастикой.
  • По возможности необходимо обложить сооружение теплоизоляционным материалом, обернуть вокруг него гидроизоляционную мембрану.

Погреб, сделанный из бетонных колец в горизонтальном положении, засыпают грунтом и оформляют растительностью против осыпания.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Как сделать погреб из бетонных колец

Есть два варианта, как соорудить погреб из бетонных колец: в виде вертикального цилиндра, горизонтального цилиндра. В зависимости от ориентации бетонных колец, разрабатывается план строительства. Различным будет и устройство погреба, так как в первом случае вход получается с вертикальным лазом, а во втором – выкапывается спуск и возводятся конструкции. Общим будет только то, что кольца придётся купить максимального диаметра, равного 2 м, чтобы внутри не было тесно.

Вертикальный погреб на бетонных кольцах

Такой погреб из бетонных колец построить проще и быстрее. В отличие от колодца, такое сооружение потребует бетонного дна. Чтобы не тратить лишних сил, его придётся приобрести вместе с кольцами. Также продаются ЖБИ, являющиеся перекрытиями колодца. В отличие от дна, они имеют отверстие для люка. Оно будет удобной крышей для погреба. Количество колец нужно выбирать, исходя из высоты погреба. Она должна быть не менее 1 м 90 см, а если в семье есть люди более высокого роста, то придётся приобрести ещё одно кольцо или доборный комплект.

При строительстве погреба нужно вырыть яму, утрамбовать грунт, насыпать гравийную подушку и проложить гидроизоляционный материал. Уже на это основание можно положить круглую донную плиту. К днищу первое бетонное кольцо должно быть прикреплено при помощи раствора. Лучше выбирать водостойкие марки, так как из грунта будет поступать влага. Все кольца переносятся и устанавливаются при помощи подъёмного крана, так как при значительном диаметре они имеют большой вес. Кольца опускаются последовательно друг за другом, каждый шов скрепляется раствором. Последним элементом будет перекрытие, для выполнения которого можно использовать жби колонны. Наружные стенки колодца при необходимости покрываются гидроизоляционными пропитками и материалами.

Внутреннее устройство погреба на бетонных кольцах – это установка стеллажей и лестницы. При таком расположении колец лестница может быть только вертикальной, её придётся плотно крепить с обоих концов. Для спуска тяжёлых предметов, вроде мешков с корнеплодами, можно соорудить небольшую лебёдку. Естественно, про вытяжку тоже не стоит забывать.

Горизонтальный погреб из бетонных колец

Такой погреб будет похож на положенный на бок бочонок. Построить его несколько сложнее, но выглядит изнутри он более интересно, и пользоваться им удобнее за счёт пологой лестницы. Кольца при этом кладутся в яму на бок. Заглублять их полностью не обязательно, но в этом случае нужно выполнить грунтовую обваловку, которая будет играть роль термостата.

В качестве глухой стенки погреб из бетонных колец будет иметь плиту-днище, а вот с другой стороны понадобится входной тамбур, который можно встроить из пенобетона, монолитного бетона или кирпича. Лестницу можно сформировать при помощи опалубки из бетона, выполнить из дерева или металла. Внутри колец застилается на лагах ровный прямой пол. Само устройство погреба можно сделать нестандартным, поставив туда стол и стулья для отдыха в знойные дни. Если вы предполагаете долгое нахождение в погребе, то наличие вентиляции обязательно.
