Размеры бетонных колодезных колец: диаметр, высота, толщина стенки

Преимущества и недостатки

Применение изделий из пластмассы имеет свои плюсы:

• устойчивы к коррозии;
• обеспечивают герметичность и надёжную прочность соединений;
• хорошо переносят вибрацию, механические нагрузки и смещение;
• пластичность материала позволяет устанавливать конструкции под проезжей частью, так как кольца не деформируются и не смещаются;
• установка пластиковых элементов не требует определённых погодных условий, им не страшен мороз и высокий уровень грунтовых вод;
• на герметичность не влияют неблагоприятные условия, например, заморозки, и возможная усадка;
• легкий монтаж подразумевает возможность любого дизайнерского решения, так как кольца можно разрезать и сваривать;
• при установке не требуется тяжёлая техника, что удешевляет их установку;
• появляется возможность герметичного вхождения других элементов: кабелей и трубопроводов;
• в полимерных стенках нет пор, в которых бы развивались микроорганизмы.

Недостатки изделий из полимера:

• дорогая технология сварки;
• для установки монолитных колец с большими габаритами требуется техника;
• не переносят падения и механических ударов в стенки;
• во время паводка незакреплённые кольца всплывают.

Альтернативой могут служить гофрированные трубы.

Чем отличаются холодильники?

Точно заинтересует:
Бесполезные опции в современных холодильниках или за что мы переплачиваем

Что в обычном, что в интернет магазине чаще всего вы получите один и тот же перечень информации о холодильном агрегате. Вот он:

• категория: встроенный или отдельно стоящий (дверцы располагаются одна над другой или Side-by-Side на манер распашного шкафа);
• количество камер и их назначение (морозильная и холодильная);
• класс энергопотребления: B, A, A+, A++, A+++ (чем раньше буква в алфавите, чем больше плюсов, тем энергопотребление меньше);
• общий объем;
• размер;
• вид размораживания: ручное или автоматическое (капельная система или No Frost). Капельная система — генератор «влажного» холода. Конденсат стекает по стенам холодильника в специальный резервуар, где испаряется и снова оседает. No Frost — встроенные вентиляторы, позволяющие холодному сухому воздуху циркулировать по камере.

Фото: pkmart.pk

Нередко в самом конце аннотации находится упоминание о наличии особых характеристик, таких как:

• антибактериальное покрытие,
• наличие аварийной системы поддержания температуры.

Первое призвано заменить всевозможные дополнительные аксессуары, используемые для нейтрализации запаха в холодильнике. Второе спасет продукты в случае кратковременного отключения электропитания.

И всё. Не так уж много пунктов плюс информация о том, что абсолютное большинство холодильников для дома — компрессорного типа. На самом деле, это логично, поскольку сравнительный анализ показывает: несмотря на разнообразие торговых марок, по техническим характеристикам холодильники несильно отличаются друг от друга внутри своего класса.

Преимущества и недостатки канализации из бетонных колец

Канализационный колодец из бетонных колец

Бетонные кольца – прочный материал, который прослужит много лет без необходимости ремонта

Важно правильно установить их и загерметизировать. Конструкция из бетонных колец получается ровная, чего трудно достичь, если выкладывать септик из камня или кирпича

Вдобавок экономится время, так как штукатурка и ее окончательное высыхание занимают больше недели. Бетонную конструкцию можно тщательно загерметизировать, чтобы сточные неочищенные воды не попадали в почву. Такого эффекта невозможно добиться, если канализационная емкость делается из резиновых покрышек.

Железные прутья внутри бетона придают прочность, благодаря чему он не подвергается воздействию низких и высоких температур, следовательно – дольше служит.

Минусы конструкции из бетона:

• Материал имеет шероховатую поверхность, поэтому угол наклона труб придется увеличивать, чтобы снизить риск засорения стоков.
• Вручную выполнить монтаж не получится, так как каждое кольцо весит около 400 кг. Нужна техника с краном, чтобы плавно опустить бетонные кольца в яму.
• В зависимости от типа грунта на участке колодец второго типа – фильтрующий – не всегда можно смонтировать, так как жидкость не сможет быстро впитаться в землю. Если на участке основной тип почвы – глина или суглинок, жидкость будет застаиваться. На песчаных и супесчаных грунтах – это лучший метод организации канализационной системы в частном доме.

Перед началом работ необходимо провести расчеты, из которых будет видно, на какой глубине расположены грунтовые воды

Также важно определить самую низкую точку участка и расстояние до фруктовых деревьев и грядок, а также до питьевого колодца

Виды колодцев

С помощью бетонных колец различного диаметра обустраивают несколько видов колодцев:

• Накопительный – для сбора и хранения сточных вод. Применяют самые широкие изделия.
• Перепадный – обустраивается в месте соединения домашней магистрали с центральной, если такая предусмотрена. В частном секторе такие сооружения не делаются.
• Смотровые или ревизионные – для установки на ответственных участках – поворотах, разветвлениях, в точке пересечения нескольких труб. Бывают обычные и с возможностью обслуживания. В таком случае выбирается диаметр, в котором может находиться человек и выполнять работу.
• Фильтрационные – предназначены для хранения воды без вредных химических веществ, например, дождевой воды или стоков из бани, бассейна. Они отличаются тем, что имеют перфорированные стенки, по мере заполнения жидкость вытекает через отверстия и впитывается в почву.

Кроме канализации бетонные кольца используют для строительства колодцев, если глубина залегания грунтовых вод не больше 10 м. При глубине более 10 м сооружают скважину.

Гарри, 10 лет, Англия

Практические советы

Есть несколько правил, выполнение которых считается обязательным условием. Ничего не надо придумывать самостоятельно, технология используется многие столетия, за это время мастера встречались с различными ситуациями и на основании имеющегося опыта разработали универсальные рекомендации.

1. Сразу после демонтажа формы ее надо помыть и тщательно очистить от остатков бетона. Делать это надо не после полного окончания работ, а регулярно. Дело в том, что потом бетон наберет большую прочность, намертво приклеится к форме. Удалить его очень сложно,не помогают даже сильные удары кувалдой. Не говоря уже о том,что такие воздействия наносят форме большой вред: деформируются стенки, нарушается целостность сварных швов и иных соединений. Неровные стенки внутреннего кольца намного усложнят процесс их вынимания.

2. Тщательно смазывайте поверхности формы отработкой, лучше больше, чем меньше. На подготовку формы уходит несколько минут, а процесс изготовления укоряется в разы. Мы уже упоминали, что демонтаж конструкции выполняется на сыром бетоне, чрезмерные усилия при доставании формы могут полностью разрушить кольцо.

3. Выбирайте рабочее место под навесом, не допускайте попадания на форму прямых солнечных лучей. Металл сильно нагревается и быстро передает тепло бетону,он не схватывается за счет химических реакций, а просто высыхает. Как следствие – внешний слой крошится, толщина брака зависит от конкретных условий.

4. Если кольца будут монтироваться на большом удалении от места изготовления,то обязательно надо вставлять ходовые скобы для зацепов грузоподъемных механизмов. Делаются они из катанкидиаметром≈ 6 миллиметров. Начальная длина проволоки не менее высоты кольца, затем она сгибается пополам, нижние концы еще раз подгибаются под углом 90°. За счет такой конструкции усилия распределяются немного ниже оси симметрии кольца, что исключает вероятность опрокидывания во время подъема, а большой слой бетона предупреждает вырывание зацепов.

Для колодца требуется до 10 колец,с помощью одной формы их можно сделать примерно за 12 дней.

Инструкция по сочетанию оттенков в одежде

Классификация колец

Технические требования должны отвечать положениям ГОСТа 8020-90 и ГОСТа 13015-2012. Контролируются свойства колец по таким параметрам:

• прочность, устойчивость к образованию трещин, жесткость;
• водонепроницаемость и морозоустойчивость;
• толщина по периметру и максимальные поля допусков.

Транспортировка колец и их хранение должно выполняться только в рабочем положении.

Транспортировка колец

Категорически запрещается складирование в лежачем состоянии, это может стать причиной появления трещин и существенного понижения параметров прочности.

Правильное хранение колец в рабочем положении

Бетонные кольца очень редко используются как отдельные и полностью самостоятельные элементы, чаще они монтируются совместно с другими изделиями, что обеспечивает их оптимальную эксплуатацию.

Как классифицируются бетонные кольца и дополнительные конструкции?

Наименование элемента	Краткое описание технических параметров и назначения
Кольцо	Внутренний диаметр колеблется в пределах 1000–2000 мм, толщина стенок 80–100 мм, высота 590–890 мм. Производители могут незначительно корректировать контролируемые параметры в зависимости от специальных требований заказчика. Изменения указываются в договоре и согласовываются обеими сторонами.
Плита перекрытия	Закрывает кольца, предупреждает засорение и проникновение нежелательных лиц. В зависимости от конкретных условий эксплуатации подбираются технические параметры, внешний диаметр учитывает размеры бетонных колец, максимально возможную нагрузку на поверхности и климатический регион монтажа.
Крышка люка	Закрывает техническое или смотровое отверстие, может иметь различный внешний диаметр (663 мм и 80 мм) и толщину (50 мм и 60 мм). Устанавливается на плиту перекрытия.
Днище	Применяются в качестве опорного элемента по время монтажа колец. За счет большой площади увеличивается устойчивость сооружения, кольца со временем не оседают, не нарушается горизонтальность положения верхних кромок, не ухудшаются эксплуатационные свойства конструкции. Толщина может колебаться в пределах 100–200 мм, диаметр 1500–2500 мм.

Отечественные стандарты, в отличие от европейских, не предусматривают создание замка, что намного усложняет процесс монтажа. Кроме того, появляются риски нарушения целостности колодца из-за горизонтальных подвижек грунтов. Профессиональные строители настоятельно рекомендуют не пользоваться отечественными стандартами, а изготавливать кольца по европейским нормативам. При опускании колец они надежно связываются замками, прочность гарантирует длительную и безопасную эксплуатацию колодцев.

Кольца с замком

Что такое «футеровка»?

Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.

Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Тонкости монтажа

Преимущества и недостатки канализационных колодцев из железобетона

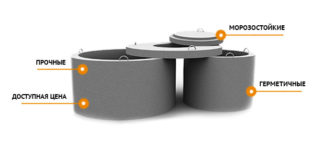

Преимущества бетонных колец

Бетонные кольца – очень прочный материал для любой канализации: ливневой, дренажной или фекальной. Материал не пропускает влагу изнутри, поэтому грунт остается чистым. Другие преимущества бетонной канализации:

• Есть возможность подобрать кольца – перфорированные, цельные, с замком или без него.
• Вместе с основными деталями выпускают дополнительные – перекрытия, донные детали, люки. Есть специальные детали с уже имеющимися отверстиями для подвода канализационных труб.
• Применяется в разных климатических регионах благодаря высоким эксплуатационным свойствам – бетон не подвержен воздействию высоких и низких температур.
• Быстро устанавливаются при использовании строительного крана. За один день можно подготовить котлован и поставить кольца.
• Благодаря специальным железным скобам септик из бетонных колец можно чистить.
• Материал химически устойчив к агрессивным жидкостям, поэтому может использоваться для любых целей, не только для домашней автономной канализации.
• Детали выполнены таким образом, чтобы обеспечить максимально плотное прилегание друг к другу.

Как устанавливают пластиковые кольца

Они устанавливаются непосредственно в грунт. Процесс монтажа состоит из нескольких этапов:

• Подготовка места под туалет.
• Рытье котлована под пластиковую емкость.
• Подготовка дна ямы, которая заключается в том, чтобы уложить поочередно слои гравия, песка и геотекстиля.
• Теперь можно приступить к установке полимерных колец. Их поочередно опускают в яму.

Их очередность такая:

• Днище.
• Одно или два кольца.
• с отверстием под трубу.
• с крышкой.

Для соединения достаточно легкого нажатия, чтобы каждый элемент прочно сел в предусмотренные пазы.

Выгребная яма, оборудованная на дачном участке, должна периодически откачиваться, поэтому нужно следить за ее наполнением. Для этих целей можно купить специальный поплавок, который будет сигнализировать о степени наполнения ямы.

Незаменимая классика

Монтаж бетонных колец

Складирование бетонных колец

Как уже выяснили, железобетонные кольца подходят наилучшим образом для обустройства надежных технических колодцев. Установка подобных изделий происходит после предварительных расчетов по подбору грузоподъемности крана, строповочных приспособлений, определения места и размера установки по СНиП, и из соображений санитарно-гигиенических норм.

Весь процесс установки можно условно разделить на несколько этапов:

Этап 1. Подготовка шахты

Первое, что необходимо сделать — отрыть шахту необходимой глубины с максимально ровными стенками. Она должна бать такой, чтобы в нее помещался человек после установки колец. Он-то и будет выполнять работы по гидроизоляции.

Хорошая шахта для будущего колодца

Этап 2. Подготовка щебеночной подушки

На основание небольшим слоем выкладывается щебень, примерно 6 — 10 см толщиной. Трамбовка в подобной ситуации не нужна.

Этап 3. Монтаж железобетонных изделий

Краном устанавливается плита днища по центру. Следующим элементом будет первое стеновое кольцо, уложенное на плиту и замоноличенное цементно-песчаным раствором М200. Затем еще одно, если при монтаже используются сплошные кольца, то стыковать между собой их нужно на цементно-песчаном растворе той же марки, стальными скобами.

Процесс установки бетонного кольца

Еврокольца скрепляются предусмотренными с торцов замками. Тем же образом устанавливаются все остальные кольца бетонные — канализация практически готова. Поверх стеновых колец укладывается плита перекрытия по тому же принципу. Работа с краном закончена.

Этап 4. Сантехнический

Подвод трубы в будущий колодец

После монтажных работ, производится подвод труб к колодцу. Задав нужную отметку перфоратором, проделывается отверстие нужного диаметра, заводится труба, замоноличивается бетоном класса В10. Необходимо дать хорошенько схватиться всем растворо-бетонным соединениям, и только после этого продолжать работы.

Этап 5. Гидроизоляция

Гидроизоляция производится в два слоя снаружи. На первый раз праймером обрабатывается вся поверхность, включая стыки колец и труб. На второй раз делается то же самое, но предварительно разогретым гудроном.

Как только поверхность высохнет, колодец засыпается грунтом. Как монтируются канализационные колодцы из бетонных колец, более подробно отражает видео в этой статье.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;

  • со сформированным выступом — для замкового стыка;

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.

• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Пластиковые кольца для колодца: материалы

Сырье для изготовления полимерных колодцев может быть разное — от пищевого полиэтилена до вторсырья. Пластиковые кольца для колодца могут быть из ПВХ (поливинилхлорида), полиэтилена высокого давления (ПВД), есть полимерпесчаные и полипропиленовые (ПП). Для нашего климата, очень важен такой параметр, как морозостойкость и количество циклов заморозки/разморозки, которое способен выдержать материал

Ну, и толщина стенок, размеры и количество ребер жесткости — все это тоже важно и надо учитывать

Пластиковые кольца для колодцев изготавливают из полимеров. Есть варианты из стеклополимеров — для эксплуатации в пучинистых грунтах

Подбирается материал, из которого изготовлены колодезные кольца, в зависимости от назначения колодца. Для устройства или ремонта резервуара для питьевой воды, считаются лучшими пластиковые из пищевого полиэтилена. Причем полиэтилен должен быть первичным, без посторонних примесей или добавок переработанного полиэтилена (из вторсырья).

Для сложных грунтов — пучинистых, глиняных, нестабильных — лучше брать полимерпесчаные пластиковые колодезные кольца. Они имеют большую толщину (50 мм — это не редкость), более тяжелые. Эти характеристики делают их пригодными для использования в сложных условиях.

Какие бывают кольца. Виды и назначение

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

• Канализационные и водозаборные.

• Изделия для прокладывания подземных кабельных электросетей.

• Коллекторы.

• Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

• Кольца с плоским и замковым торцом.

• Ремонтные.

• Доборные.

• Опорные.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.

• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.

• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

Оптимальные размеры септика

Проводя расчеты эффективного и рабочего объема канализации в частном доме из бетонных колец, необходимо исходить из:

• трехкратного количества воды, сбрасываемой за сутки. Как правило, на одного человека приходится около 200 литров.
• Для определения оптимального объема септика, с учетом всех проживающих в доме, нужно показатель умножить на 3 и на количество пользователей водоотводной системы.

Размеры бетонных колец для канализации играют важную роль. В однокамерном варианте весь объем воды приходиться на одну емкость. Двухкамерная конструкция берет на себе ¾ всего объема на накопительный резервуар, и ¼ приходиться на вторую камеру. Трехкамерный септик распределят весь объем стоков одинаково по всем накопителям.

Усложненный бетонный колодец

Если в частном доме проживает многочисленная семья и при этом постоянно, то тратится очень много воды. Тогда дополнительно потребуется установить фильтрующий колодец.

Для его монтажа будут необходимы:

• Песок;
• Гравий;
• Три кольца размером 90 см на 1 м;
• Бетонная крышка с люком.

Такой дренажный колодец легко обустроить и закопать своими руками. Назначение этого оборудования заключается в том, чтобы осветленная вода принималась из установленного антисептика и затем естественным образом пускалась в почву.

В среднем семья из четырех человек расходует 150 литров воды в сутки, при этом обычный объем антисептика должен составлять около 4 кубических метров. Самый маленький уклон канализационного слива должен быть около 2 см, а наиболее большой – 5 см на 1 погонный метр трубы.

Размеры, виды и разновидности

Если говорить о высоте, пластиковые кольца для колодца могут быть такими:

• цельная труба требуемой глубины (вставка в готовые железобетонные колодцы);
• секция длиной в несколько метров (зависит от производителя), которая может удлиняться вставками до нужного размера;
• секции разной высоты (от 20 см до 1 м) с замком типа шип/паз и резиновой прокладкой;
• кольцо высотой от 20 см до 150 см с резьбовым соединением.

Это только один из производителей. У других будут другие размеры

Еще стоит сказать, что есть варианты с дном и без дна, переходные кольца — для изменения диаметра, люки с пластиковыми крышками. В пластиковых кольцах могут быть предусмотрены отводы разных размеров для подключения труб, установки насосов и другого оборудования. Есть варианты для нижних ярусов — с возможностью «якорения». То есть, вся система очень похожа на детский конструктор с некоторым набором элементов. Из этих элементов вы собираете нужную вам конструкцию.

Вот такой паз, в который укладывается резиновая прокладка или заполняется полимерным двухкомпонентным герметиком (можно использовать и силиконовый)

Диаметр пластиковых колодезных колец — от 60 до 100 см. Но надо смотреть, внутренний это диаметр или внешний. Для лучшего сопротивления давлению грунта, стенки делают с ребрами жесткости. Они могут быть 5 см или даже больше. Так что при внешнем диаметре 90 см, внутренний будет 78-75 см (зависит от толщины стенки).

Основные типы железобетонных колец для канализации, размеры, цены

Производители выпускают различные типы колец. Каждая разновидность изделия имеет собственные параметры и определенное назначение.

Покупатели могут купить кольца ЖБИ для канализации следующих типов:

• элементы без замка;
• фильтрационные детали;
• элементы с глухим дном;
• компоненты замковым соединением или с четвертью.

Размеры железобетонных колец для канализации

Сколько стоят бетонные кольца для канализации стенового типа без замка

Стеновые кольца для септических конструкций без замка считаются рабочей частью накопительной системы. Этот отрезок канализации формируется из трех элементов, среди которых изделия стенового, опорного и доборного типа. Размерные параметры колец, а также их количество подбирается в соответствии с проектными данными. Производители маркируют изделия этого типа сочетанием букв «КС».

Цена продажи бетонных колец для канализации стенового типа без замка:

Наименование изделия КС	Диаметр, мм	Высота, мм	Цена, руб.
7-3	700	290	675
7-6	700	590	1050
7-9	700	890	1275
10-8	1000	800	1520
10-9	1000	900	1650
15-9	1500	900	2570

Прямые кольца без замка устанавливаются одно поверх другого. Места стыков обрабатываются цементным раствором, который фиксирует эти элементы. Допускается использование специальных скоб для закрепления этих колец.

Покупка колец для канализации: сколько стоят изделия с замковым соединением

Кольца с четвертью или замковым соединением существенно упрощают процесс сборки колодца. В результате получается герметичное и надежное соединение деталей без дополнительной обработки швов с помощью герметика. Помимо этого, особое строение этих элементов позволяет компактно хранить изделия на строительной площадке.

В нижней части этих деталей сформированы специальные выемки. В верхней части колец имеются выступы. Такое специфичное строение позволяет насаживать элементы во время установки друг на друга. В результате кольца надежно фиксируются с помощью замкового соединения, исключающего вероятность сдвигания конструкции септика или смещения. После монтажа элементы будут сохранять свое первоначальное положение на протяжении всего эксплуатационного срока службы.

Стоимость бетонных колец для канализации: цены на изделия с четвертью:

Наименование изделия КС ч	Диаметр, мм	Высота, мм	Цена, руб.
7-3	700	300	530
7-5	700	500	710
7-6	700	600	755
7-10	700	1000	1130
8-3	800	300	700
8-5	800	500	1125
8-10	800	1000	1370
10-3	1000	300	715
10-5	1000	500	955
10-6	1000	600	980
10-9	1000	900	1375

Ассортимент ЖБ колец для канализации: цены на фильтрационные изделия

Фильтрационные кольца для строительства септиков представляют собой бетонные элементы, покрытые перфорацией. Другими словами, поверхность изделия покрыта множеством отверстий одинакового размера. Они равномерно распределены по периметру кольца на равном расстоянии друг от друга. Через эти отверстия очищенная в септике вода поступает в почву. На основе этих элементов конструируются фильтрационные колодцы для канализации.

Для фиксации дренажных колец используются специальные крепления Н-образной формы. Они изготавливаются из металла и надежно фиксируют элементы конструкции на случай перемещения грунта. Для закрепления пары колец между собой потребуется около 3-4 фиксирующих элементов.

Средняя цена железобетонных колец с перфорацией:

Наименование изделия КС	Диаметр, мм	Высота, мм	Цена, руб.
7-9	700	890	2410
10-9	1000	890	2520
15-6	1500	590	3255
15-9	1500	890	3730
20-6	2000	510	5180
20-9	2000	890	6250

По какой стоимости можно купить ЖБ кольца для канализации: цены изделий с глухим дном

Колодезные элементы с глухим дном в виде колец применяются для строительства конструкций отстойников. В этой части канализационной системы в процессе эксплуатации постепенно скапливается ил, который можно удалить с помощью фекального насоса для канализации в частном доме или спецтехники, укомплектованной оборудованием с аналогичными функциональными возможностями.

Этот тип изделий рассматривается специалистами, как самый оптимальный вариант для строительства автономной, а также переливной канализационной системы для переработки стоков.

Средняя стоимость бетонных колец для канализации с глухим дном:

Наименование изделия КЦД	Диаметр, мм	Высота, мм	Цена, руб.
7-3	700	300	1075
7-5	700	500	1115
7-6	700	600	1195
7-9	700	900	1289
7-10	700	1000	1289
8-6	800	600	1215
8-9	800	900	1289
8-10	800	1000	1420
10-3	1000	300	1200
10-5	1000	500	1289
10-6	1000	600	1545
10-9	1000	900	1610
10-10	1000	1000	1740

ПАРАМЕТРЫ ЛИСТА ГИПСОКАРТОНА + ВЕС — ещё полезности:

Размеры пластиковых колец

Диаметр колец из пластика может варьироваться от 600 до 1500 мм, а толщина составляет 6, 8, 22, и 55 мм. Чем глубже шахта, тем прочнее должно быть изделие.

В зависимости от технических характеристик меняется цена. Диаметр подбирается меньше размеров шахты на 0,15 м. При обустройстве телекоммуникационных и дренажных сооружений выбирают изделия с сечением d800, d900, d1500, для питьевых резервуаров: d680, d800, d900. Размеры полимерных колец для канализации от 1000 до 1500 мм, чтобы позволить взрослому человеку спуститься для ревизии работы системы водоотведения.

По высоте кольца бывают 50, 100 и 150 см.

Неразъёмные конструкции служат для септиков, шахт и реставрации бетонных колодцев. Толщина стенок 6 мм, высота может доходить до 5 м, а диаметр сечения с 95 см и больше.

Заключение

Дровник для дачи своими руками по силам построить практически любому человеку, умеющему работать с инструментами. Небольшой проблемой может стать фундамент или возведение крыши. Если нет задачи устроить роскошный дровник для украшения дачи, для сушки и хранения топлива подойдет простой навес. Но даже самое элементарное сооружение потребует расчетов и эскизов, чтобы в результате получился пригодный для использования дровник, а не хлипкий шалаш из пиломатериалов.
