Как подключить адресную светодиодную ленту без arduino

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V»+» — общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью «B»?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком «+» должен приходить провод от плюсового контакта блока питания. На клемму «-» от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Подключение и установка светодиодов

Убедитесь, что вы знаете, по какой схеме нужно подключать LED к вашему полетному контроллеру и какое требуется напряжение.

Ниже вы увидите самое распространенное 3-контактное соединение полетный контроллер LED: Power (5V), Ground и Data (управление светодиодами). Светодиодные ленты WS2812 направленного действия, каждый светодиод имеет соединения для ввода данных и вывода данных (DI / DO или Din / Dout). DI принимает светодиодный сигнал от FC, а DO подключается к DI следующего светодиода, если вам нужно еще больше светодиодов. В настоящее время Betaflight и Cleanflight могут контролировать до 32 светодиодов.

Теперь можете разместить светодиоды так, как вам хочется. После монтажа проверьте, все ли держится крепко и не отвалится ли от вибрации, так как, если это произойдет, лента попадет в пропеллеры, будет КЗ или остановка двигателя и так далее.

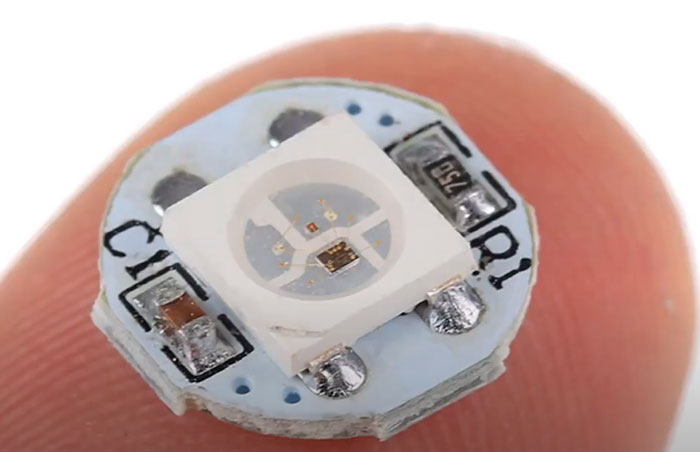

Что такое адресная светодиодная лента?

В первую очередь давайте рассмотрим, что вообще такое
цифровая Led лента, как она устроена и как работает?
По-другому ее еще называют адресной, умной или лентой “бегущий огонь”.

Главное отличие от обычных изделий заключается в присутствии на плате микросхем. Причем они могут быть как встроенными в сам светодиод.

Так и внешними.

Они позволяют управлять режимами работы каждого сегмента
по отдельности. Таким образом можно напрямую запускать и отключать свечение
любого светодиода или пикселя.

В данном случае пикселем называют ячейку из одного или
нескольких светодиодов сразу (обычно по 3 штуки).

Вы сможете управлять как яркостью, так и цветом любого
диода в ленте и при этом создавать совершенно потрясающие световые эффекты:

для автомобиля

для аквариума

на фасаде дома

на ёлке

Многообразие вариантов будет зависеть только от вашей фантазии.

Особенности конструкции

Схема RGB-контроллера для светодиодной ленты

• Основой устройства является мини-контроллер U1. Он работает от резонатора с напряжением 8 В. Имеются фильтрующие конденсаторы C1 и C2. Резистор R7 отвечает за разрядку конденсатора С1. За стабильную работу отвечают конденсаторы C3 и C4. Для подключения программатора предусмотрен специальный разъём Prog. Во время нормальной работы он отвечает за подключение разъёма питания, также являясь выходом RGB. Управление устройством происходит с помощью кнопки энкодера I1. Светодиод RGB D1 дублирует цвет самой ленты. Резисторы R1-R3 отвечают за ограничение тока.
• На основе микросхемы 7805 изготовлен блок питания. На диодном мосту BR1 и конденсаторе С1 размещается выпрямитель. Конденсаторы C2 и C3 нужны для обеспечения стабильной работы микросхемы непосредственно. Трансформатор с переменным током (чаще всего 11-12 В) подключается через специальный разъём TRAFO. Диоды D1-D3 при необходимости снижают напряжение на 2 В.
• На транзисторах Т1-Т3 построена исполнительная система. Управляющий вывод транзистора к земле подтягивают резисторы R1-R2. Резисторы R4-R6 служат ограничителями тока. Разъём S служит для подключения драйвера к устройству. Разъёмы R, G, B предназначены для подключения светодиодного светильника.

Схема включения через контроллер

Контроллер или диммер нужен для того, чтобы управлять освещением, например, регулировать яркость, включать/выключать отдельные участки ленты, создавать световые эффекты. В зависимости от желаемого результата можно установить контроллер на стену или воспользоваться прибором для скрытого монтажа.

Схема подключения светодиодной ленты с контроллером.

Можно выбрать метод управления:

• поворотный;
• кнопочный;
• сенсорный;
• дистанционно управляемый.

При выборе прибора ознакомьтесь с его характеристиками. Так, мощность дюралайта должна быть меньше значений, указанных на корпусе контроллера. В электрической цепи диммер необходимо расположить между БП и самой лентой и выполнить подключение, не забывая соблюдать полярность.

Монохромную ленту соединяют с диммером 2 проводами, при подключении RGB-ленты производится соединение 4 контактами, каждый – к своему гнезду.

Питание светодиодов от блока питания компьютера

Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:

Выводы блока питания ПК

Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.

В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.

Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.

Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.

Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.

Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.

Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.

В маркировке светодиодов цифры обозначают их размеры:

• SMD3528 – 3.5х2.8 мм;
• SMD5050 – 5х5 мм.

Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.

Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.

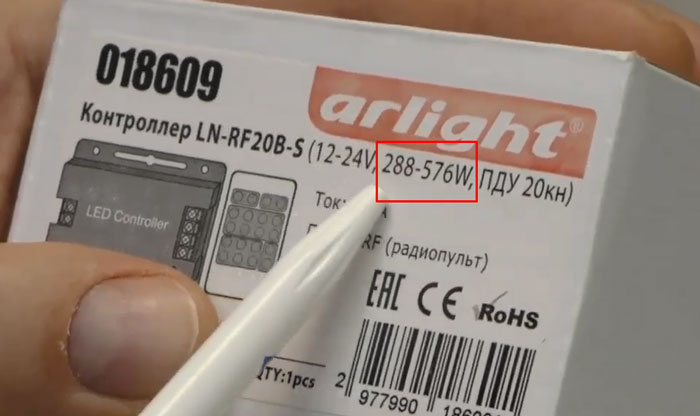

Как выбрать мощность контроллера?

Здесь расчет мощности в отличие от блока питания очень простой.

Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.

Большого запаса в 30% здесь делать не обязательно.

Резерв нужен
в первую очередь на блоке питания.

Казалось бы,
все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не
догадываются, что контроллеры бывают по мощности разными.

Другие не
учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не
всегда играет значение.

То есть,
некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так,
что в одном и том же исполнении и корпусе, заложены разные параметры и
мощность.

Видео обзор работы комплекта с пультом

0%

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не испортить всю ленту.

Чтобы не вызвать короткое замыкание.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно – она питается низким напряжением.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Предыдущие светодиоды забирают все напряжение.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – можно испортить глаза.

Нельзя – она очень слабо светит.

Можно, если создаваемого ею светового потока для этого достаточно.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Трехцветных.

Верно! Не верно!

Продолжить »

На какое рабочее напряжение рассчитала светодиодная лента?

На 24 В.

На 12 В.

Зависит от конструкции.

На 36 В.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок
Следующая
Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить

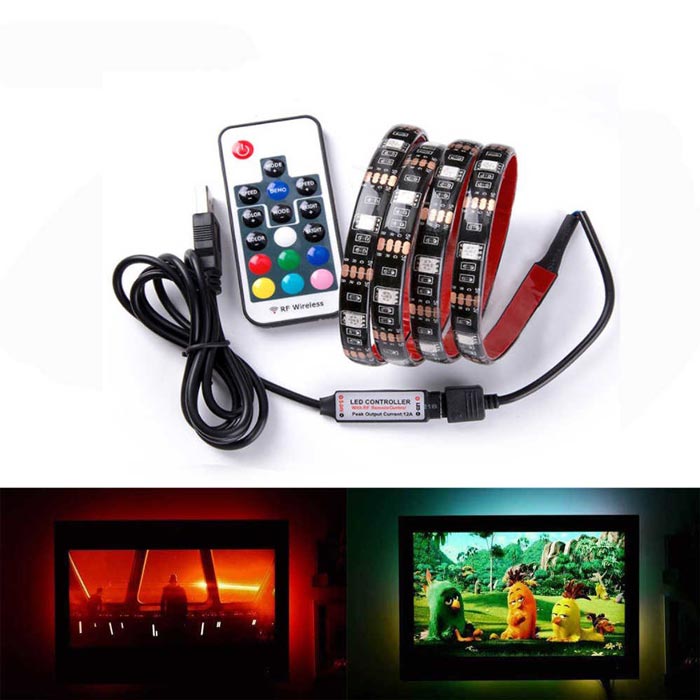

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

• через сеть Wi-Fi при помощи планшета или смартфона;
• пультом ДУ с инфракрасными диодами;
• без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

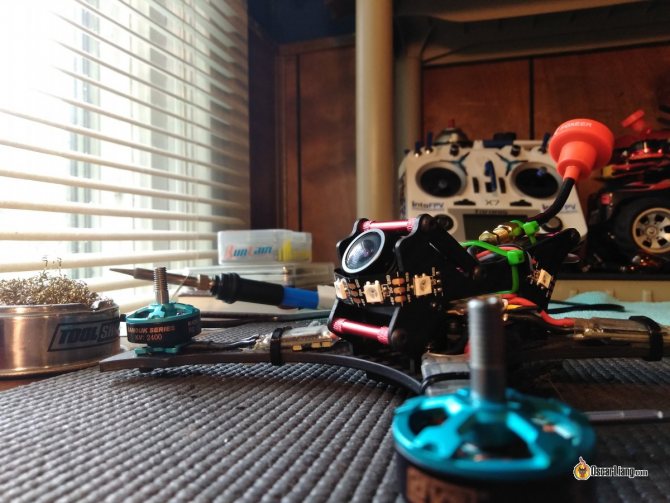

Зачем размещать LED на квадрокоптере

Во-первых, это красиво, даже очень :D. Также подсветка идеально подходит для вечерних и ночных полетов. Для визуальных полетов подсветка играет важную роль в ориентации, пилоту гораздо проще будет контролировать положение квадрокоптера, особенно новичку. На гонках всегда используют отдельный цвет для каждого пилота, чтобы идентифицировать дрон на трассе. Светодиодную подсветку можно использовать в качестве индикатора состояния.

Настройка и подключение светодиодной подсветки к квадрокоптеру на сегодня (2018 год) очень проста, как никогда раньше. В этой статье мы подробно расскажем, как это сделать.

Выбор контроллера для адресной ленты

При выборе SPI контроллера для
умных лент нужно рассчитывать не на мощность подсветки, как обычно это
делается, а на количество пикселей.

Данные параметр всегда указывается на корпусе изделия.

Что касается выбора мощности блока питания, то здесь
ориентируйтесь на следующий показатель. Один светодиод для моделей sw2812b – это
примерно 60мА при белом свете.

Считайте их общее количество в ленте, берите запас в 30% и подбирайте подходящий блок.

От блока питания провода подключаются на контроллер, а с
другой стороны контроллера запитывается сама лента.

Питание можно подать и напрямую, но наличие контроллера
обязательно.

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.

1 Выбор без расчета мощности.

2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.

3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это
ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же
производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Популярные схемы подключения

Проанализировав множество вариантов подключения rgb-лент, мы выделили ряд наиболее популярных схем. Для реализации любой из схемы подключения на практике, вам потребуются знания о том, как правильно резать светодиодную ленту.

Стандартная схема подключения

Порядок монтажа схемы заключается в следующих последовательных действиях:

• К низковольтным разъемам блока питания подключается контроллер.
• Как правило, разъемы «+» соединяются красным проводом, а «–» – черным.
• К контроллеру подключается светодиодная лента, имеющая 4 выхода: три из них – для управления красным, зеленым и синим цветами, а четвертый провод предназначен для общего питания устройства.

Стандартная схема подключения RGB контроллера

Вариант  подключения двух светодиодных лент

Особенности этого варианта подключения заключаются в следующих важных моментах:

• Для подключения необходимо наличие двух блоков питания и rgb усилителя.
• Схема простая, однако, при монтаже нужно внимательно следить, чтобы провода подключались согласно цветовой маркировке.
• Вариант подключения также приемлем для led-ленты длиной 10 метров.

При подключении нескольких светодиодных лент не стоит допускать ошибки, изображенной на фото:

Связано это с тем, что до светодиодов, находящихся на дальнем конце дойдет напряжение слабой мощности, в результате многоцветная лента будет светиться неравномерно.

Иначе говоря, если в схеме предусмотрено соединение нескольких светодиодных лент, то они должны подключаться только параллельно.

Подключение rgb-ленты длиной в 20 метров

В этом подключении используются два блока питания. Однако, если хватает мощности одного блока, то соединить все элементы можно по следующей схеме: контроллер-усилитель-блок питания.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

• катушку дюралайта;
• 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
• монтажный провод 1,5 мм2;
• блок питания;
• диммер/пульт управления;
• ножницы или канцелярский нож;
• бокорезы (кусачки);
• термоусадочные трубки или изолента;
• 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
• паяльник;
• алюминиевый или пластиковый профиль необходимой длины;
• жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

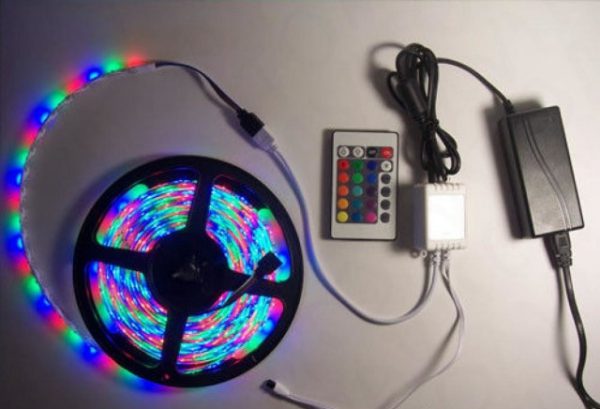

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Радиоуправляемый или инфракрасный контроллер

В комплекте всегда идет пульт дистанционного управления. Он может быть двух типов:

управляемый по радиоканалу

инфракрасный

1 of 2

Какой из них лучше? При инфракрасном управлении необходимо, чтобы контроллер находился в зоне непосредственной видимости, не более 3-4м.

В противном случае, сигналы до него поступать не будут. При радиоуправлении, вы можете запрятать музыкальный контроллер за подвесной потолок, положить на шкаф или за гипсокартон.

Он все равно будет хорошо реагировать на все сигналы от пульта в радиусе 8-10м. Поэтому такой вариант все же лучше, хотя и дороже.

Обозначаются радиоуправляемые контроллеры маркировкой RF.

На пульте помимо кнопок вкл-выкл находится еще масса других функциональных и разноцветных кнопочек.

Разноцветными можно выбирать свечение подсветки, каким-либо одним статическим цветом, если вы не хотите, чтобы у вас все переливалось как радуга.

Остальные отвечают за предустановленные программы (стробоскоп, резкая и плавная смена цветов), скорость динамических спецэффектов.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;

• соединение двух лент.

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.
