Как подключить насосную станцию к скважине или колодцу

Содержание:

Варианты подключения насосной станции
Подключение насосной станции
Бурение скважины — до или после строительства дома
Как устроена насосная станция?
Подсоединение к водопроводу
Подключение
- Место установки
- Часто допускаемые ошибки
Виды
Последовательность подключения
- Подключение к колодцу и скважине
- Особенности подключения к водопроводу
Несколько ценных рекомендаций
Подключение насосной станции
Заключение

Варианты подключения насосной станции

Выбирая насосную станцию, важен вопрос параметров ее работы – мощность электродвигателя, максимальный накопительный объем гидроаккумулятора, производительность, высота подъема воды. Для подключения водоснабжения в частном доме, в таунхаусе или на даче, прежде всего надо определиться со способом перекачки воды.

А именно:

При помощи насоса, подключенного к скважине или колодцу, сразу к потребителю.
С применением насоса и накопительного бака.
С использованием насоса и гидроаккумулятора.

Некоторые магазины предоставляют услуги по установке насосных станций

Следует учесть и расход воды. На даче или в частном доме вода расходуется не только для бытовых нужд на кухне и в ванной, но и для полива садово-огородного участка. В источнике воды могут содержаться различные примеси: песок, ил, листья и т.п. Чтобы избежать попадание мусора в насос и дальнейшего выхода из строя, необходимо установить дополнительный фильтр в месте забора воды.

Подключение насосной станции

Подключаем насосную станцию по схеме своими руками

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

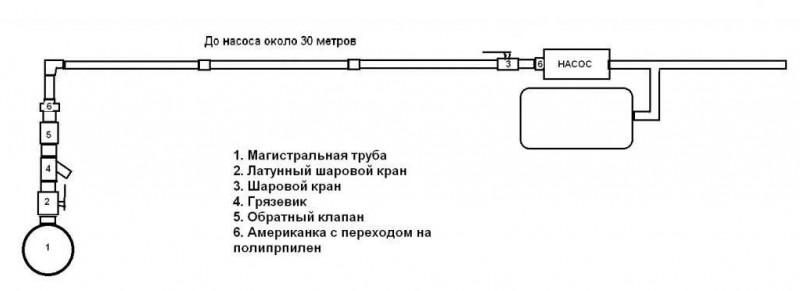

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Бурение скважины — до или после строительства дома

Как подключить гидроаккумулятор в систему водоснабжения

Местоположение скважины на территории земельного участка лучше всего определить в границах будущего дома. Для этого нужно определиться с проектом и привязать границы фундамента к местности. Скважина должна оказаться в подвальном или цокольном помещении. Это самое удобное расположение, при котором проще всего защитить трубопроводы и насосное оборудование от замерзания и установить его компактно в одном месте.

Но чаще всего идея пробурить скважину и обустроить собственный домашний водопровод приходит после того, как дом окажется под крышей. В этом случае скважину нужно расположить как можно ближе к фундаменту, чтобы сократить длину всасывающих магистралей, которая влияет на производительность насосной станции, затраты по изоляции трубопроводов и обустройство самой скважины.

Как устроена насосная станция?

Выбираем паяльную станцию

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении – сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

Водопроводную трубу в определенном месте необходимо разъединить.
Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
Прокладывают электрическую проводку.
Регулировка оборудования.

Подключение

Перед тем, как подсоединить насосную станцию к скважине, необходимо определиться, где она будет размещаться.

Место установки

Возможно два варианта:

Подвал. Особо примечательным преимуществам такого месторасположения является возможность быстрого и постоянного доступа к оборудованию. Помещение должно быть отапливаемым для предотвращения замерзания воды. Сама станция помещается на специальный поддон или возвышенность для защиты от возможного подъёма грунтовых вод. Цена реализации такого способа дешевле, так как не используется уже готовое место хранения.

Станция водоснабжения в подвале

Совет: не рекомендуется устанавливать аппаратуру вплотную к стенам цокольного этажа. Потому что она вибрирует во время работы и может побить корпус.

Кессон – это вырытый ниже уровня промерзания почвы и обязательно утеплённый котлован непосредственно над сквакжиной шахтой. В таком случае происходит установка насосной станции в скважину. Такое расположение оборудования подойдёт в случае отсутствия в доме подвала или нежелания его занимать.

Схема обустройства кессона

Теперь рассмотрим, как установить насосную станцию на скважину. Для примера возьмём двухтрубную модель с эжектором.

Совет: если глубина шахты не превышает десяти метров, то вполне подойдёт однотрубный тип станции. Это позволит вам значительно сэкономить финансовые затраты.

Схема подключения насосной станции к скважине с использованием двух труб

Первым собираем эжектор, который представляет собой цельный чугунный узел с тремя выходами.

В нижней его части монтируем фильтр из мелкой сетки.
В верхнем секторе надеваем сгон необходимых размеров на пластиковый раструб.
На выходном отверстии сгона устанавливаем бронзовую муфту для осуществления перехода на пластиковую трубу.
При помощи пакли или фум-ленты гарантируем герметичность стыков.
Копаем траншею на глубину ниже уровня промерзания грунта.

Земляные работы для устройства водопроводной системы

Монтируем в ней водопроводный трубопровод. При этом длину трубы следует выбирать с запасом.

Совет: рекомендуется дополнительно утеплить все элементы скважины. расположенные под землёй. Это предотвратит замерзание воды в случае возникновения сильных морозов.

При помощи муфты один край обсадной тубы присоединяем к эжектору.
Второй конец пропускаем через прямоугольное колено. Пустое пространство заполняем монтажной пеной.
Трубу подсоединяем к угловому переходному элементу, который зафиксирован на наружной части водопровода.
Собранный в одно целое эжектор опускаем в скважину.

Переходное колено, заполненное строительной пеной

Засыпаем траншею землёй. Сборка насосной станции на скважинном насосе завершена.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.

Контрольная закрутка ключом

Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Виды

Чтобы подобрать НС, сначала нужно учитывать возможности колодца и взять модель чуть ниже этого предела. Но если предел меньше 1,7 куб. м/час, то про НС придется забыть: постоянное давление мотор не обеспечит и, перебои с водой неизбежны.

У бытовых насосов производительность от 1,5 до 9 куб. м/ч, определяется по числу водоразборных точек (кухня, туалет, ванная, стиральная или посудомоечная машина).

Расход воды в точке: 0,35 куб. м/ч. Х 5 = 1,75 куб. м/ч. В таком случае можно ограничиться НС с мощностью 2 куб. м/ч (запас не помешает).

Емкость бака также зависит от точек потребления.

Средняя емкость крана – 12л, следовательно, в нашем случае подойдет бак 60 л. В инструкции обычно указывают максимум, который может обеспечить данная модель.

Данные о колодце получают, используя любой мотор для замера объема выкачанной жидкости. Уровень зеркала подскажет гайка на нитке, опущенная в колодец.

На отечественном рынке представлены три вида насосов:

Станция с центробежным самовсасывающим насосом и встроенным эжектором с напором воды до 40 м и глубиной всасывания до 9 м самая популярная. Но главное ее достоинство – низкая восприимчивость к воздуху.Для запуска НС открывают крышку и наполняют водой до краев. После прокачки воздуха мотор даст воду. Излишек воздуха уходит через кран или клапан.
Центробежные самовсасывающие насосы с внешним эжектором подходят для колодцев с глубиной до 45 м.Монтируют НС в котельной или другом подсобном помещении. Эжектор с двумя трубами помещают в колодец. Одна подает воду в эжектор для всасывания, вторая – для подъема.
Этот тип НС очень чувствителен к воздуху и загрязнениям, но позволяет использовать его в доме, опуская эжектор в колодец на расстоянии до 40 м.
Погружные насосы работают на участках уровнем грунтовых вод до 10 м. Их опускают до уровня воды, накачивают ее и поднимают вверх. Высота всасывания 8м, а выталкивать они могут и на большую высоту.

Итак, определили количество воды для комфортного проживания. Рассчитали мощность насосной станции и выбрали тип и место. Осталось купить:

Насос;
Гидроаккумулятор;
Трубы для наружного водопровода (лучше полимерные);
Автоматическую систему защиты;
Смесители;
Вентили;
Задвижки;
Краны;
Гибкие шланги;
Обжимные и пресс-фитинги

Если на участке колодца еще нет, его можно сделать, устанавливая арматуру вокруг колец, обваривая ее. Это спасет от плавунов и сдвига колец.

Чем раньше спланируете водоснабжение дома, тем лучше будет результат. В идеале станция работает автономно. Ежегодно проверяем по манометру давление воздуха в гидроаккумуляторе – вот и вся профилактика. Очень хотелось, чтобы у вас было именно так.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
В траншеи прокладываются водопроводные трубы.
На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

гидрогеологические условия местности изменились;
используется устаревшее оборудование;
поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
Далее производится прокладка и подключение электропроводки.
После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

На реле давления открывается крышка.
Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
Для регулировки давления включения нужно крутить винт с обозначением «Р».
После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

состояние стыков на предмет протечек.
состояние фильтров для своевременной прочистки.
настройки реле для их коррекции;
состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Подключение насосной станции

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Водоснабжение из колодца для постоянного проживания

Схема установки насосной станции в доме

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Подключение насосной станции к водопроводу

Схема подключения насосной станции к водопроводу

Подключение к скважине

Установка насосной станции: схема подключения к скважине

https://youtube.com/watch?v=_d3RXbFArls

Заключение

Даже если процесс бурения скважины успешно окончен, не следует расслабляться. Ведь теперь требуется обеспечить весь дом добытой таким трудом водой. С этим прекрасно справится бытовая станция водоснабжения из скважины, установка которой вполне осуществима собственными руками.

Следует точно понимать, для чего вам необходимо данное оборудование, чтобы выбрать подходящий объём и мощность. Здесь учитывается потребность в поливе огорода, полноценное функционирование стиральной и посудомоечной машин, снабжение питьевой водой и осуществление работы санузла.

Установка возможна в подвале либо в кессоне. Это в первую очередь зависит от степени застройки вашего участка. Трубы приобретите с запасом, а все резьбовые соединения осуществляйте с помощью ключа, не переоценивая силу своих рук.

Результат проделанных работ

Видео в этой статье ознакомит вас с дополнительной информацией, касающейся данной темы. Удачных вам монтажных работ!
