Свойства и характеристики чугунного радиатора мс 140

Технические указания

1. Монтаж отопительного оборудования следует доверять специализирующимся в сфере строительно-монтажных работ организациям, имеющим соответствующую лицензию.

2. Подключение радиаторов с количеством секций меньше 10 может вестись любым способом – нижним, верхним, диагональным. Если секций больше 10, то подключать рекомендуется диагональным способом: ввод теплоносителя верхний, выход нижний.

Диагональное подключение радиатора мс 140.

3. Перед установкой радиатора следует провести гидравлическое испытание целостности прибора, герметичности прокладок, крепости ниппельных соединений. Для этого проводят гидравлическое тестирование под давлением 1,5 МПа. При обнаружении течи из-за ослабления ниппельных соединений, их нужно подтянуть и провести тест снова.

4. При изменении (увеличении или уменьшении) количества блоков в радиаторе необходимо использовать только прокладки, которые установлены требованиями ГОСТ 1412. После сборки радиатора проверяется прочность межсекционных соединений.

Делается это стандартным способом – проводятся гидравлические испытания под большим давлением 1,5 МПа, превышающем предельно разрешенные нагрузки. В процессе испытания сборная конструкция не должна давать течи или пропускать воздушные пузырьки.

5. После завершения монтажных работ проводится опрессовка всей системы водяного отопления, на основании результатов которой составляется акт о вводе объекта в эксплуатацию.

Радиаторы нового поколения

Чугунные батареи нового поколения внешне выглядят намного привлекательнее, чем устройства старого образца. Они имеют современный вид и визуально напоминают радиаторы из алюминия или из стали. У них плоская передняя панель и ровная поверхность. На некоторых изделиях уже нанесена заводская эмаль, другие модели продаются без неё, окрашивать их придётся самостоятельно.

Совсем недавно чугунные батареи нового поколения завозились только из Европы (Чехии, Италии) и Китая. Сейчас уже их производят в России, Белоруссии и Украине.

Радиаторы чугунные КОННЕР ХИТ, Модерн — евродизайн

Какие преимущества у современных радиаторов европейских производителей? К их преимуществам относятся:

• высокое качество покрытия, они выпускаются на рынок окрашенными, а отечественные модели — только грунтованными;
• более гладкая форма (и снаружи и внутри);
• секции меньшего объёма;
• более высокий уровень теплоотдачи;
• меньший вес и габариты.

Таким образом, у импортных моделей больше преимуществ, чем у отечественных, но и стоят они ощутимо дороже.

Радиаторы чугунные МС-140

i http-equiv=»Content-Type» content=»text/html; charset=utf-8″>d=»breadCrumb»> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

МС-140-500 прайс-лист МС-140-300 прайс-лист

МС-140 — это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности.
Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор — 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов.
В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление — до 18атм, номинальный тепловой поток одной секции радиатора — до 175 Вт, максимальная температура теплоносителя — до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования — наиболее популярная продукция на российском рынке — минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод — предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов — завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод — выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким — 12 атм — избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод — предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм — МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 — отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Konner	Guratec	Sti	Che.Rad

	Главная | 2003 kck20

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

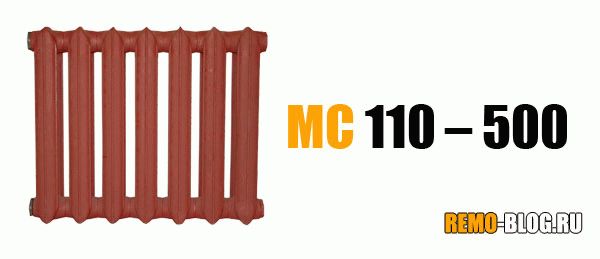

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

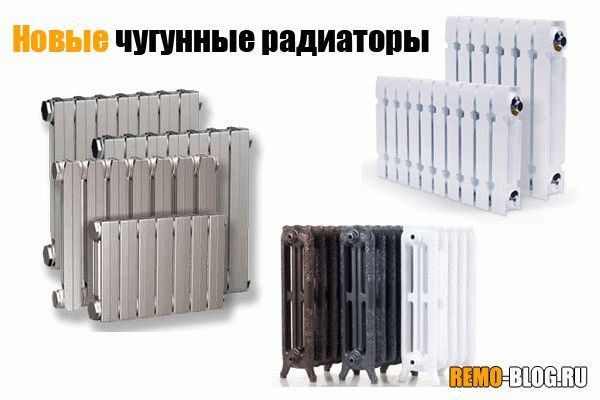

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Почему именно чугунные

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные:

• Высокая стойкость к коррозии. Это свойство обусловлено тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», которая не дает развиваться коррозии. Также чугун очень износостойкий, ему не причиняют особого вреда камни и различный мусор из труб отопления;
• Хорошая тепловая инерционность. Чугунный радиатор отопления МС 140 даже через час после выключения котла сохраняет 30%  излучаемого тепла, в то время как для стальных радиаторов эта цифра равна всего 15%;
• Длительный срок службы. Так для качественных радиаторов из чугуна он может достигать и 100 лет, хотя производители говорят о 10-30 годах уверенной эксплуатации;
• Большое внутреннее сечение радиаторов. Именно по этой причине чугунные радиаторы отопления МС 140 500 редко требуют очистки;
• Чугун из-за своего состава, ни при каких условиях не может стать причиной электрохимической коррозии. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами не может возникнуть.

Чугунная батарея времен СССР

Поговорим о характеристиках

Теперь, самое время представить вашему вниманию технические характеристики чугунных радиаторов.

Страна производитель	Украина — Россия
Максимальная температура теплоносителя	130.0 (град)
Максимальное рабочее давление	9.0 (бар)
Опрессовочное давление	15.0 (бар)
Конструкция радиатора	Секционная
Число каналов в 1 секции	2
Объем воды в 1 секции	1,35 (л)
Теплоотдача 1 секции	175,0 (Вт)
Вес 1 секции	6,2 (кг)
Ширина 1 секции	98 (мм)
Диаметр ниппельного отверстия	5/4 (дюйм)
Материал межсекционных прокладок	Термостойкая резина
Материал секций и пробок	СЧ-10 ГОСТ-1412
Материал ниппелей	КЧ-30-6Ф ГОСТ-1215

Но, зная плюсы приборов и их характеристики, не спешите бежать в магазин. Ведь перед этим нужно узнать, сколько секций необходимо, чтобы отопление было действительно эффективным.

Подсчет секций

Число секций напрямую зависит от конфигурации помещения. Конечно, здесь основным параметром выступает площадь, но есть и другие важные факторы, такие как: зональность, этаж, высота потолков, размеры ниши, наличие стеклопакетов, число окон.

Так, если окон несколько, рекомендуется разместить радиаторы под каждым. Это значительно снизит тепловые потери. Есть инструкция для расчета, её мы предоставим для вас ниже.

Современные чугунные батареи

Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолков не более 3 метров и площадью 50 метров квадратных:

Чтобы посчитать необходимое количество секций для помещения, нужно умножить площадь помещения на 100Вт и поделить на теплоотдачу одной секции.

Теперь, когда вы знаете какое количество секций нужно, можно перейти непосредственно к установке.

Расчет массы чугунных радиаторов отечественного производства

Многие российские производители продолжают выпускать классические ребристые батареи, поскольку они все еще востребованы. Варьируется материал (более легкие сплавы) и количество секций, вес которых должен быть указан в техническом описании к модели. Самые популярные разновидности немногим отличаются и классифицируются как ЧМ и МС.

Исходя из документации, вес 1секции радиаторов ЧМ без теплоносителя (воды):

Модель	Вес, кг
ЧМ1-70-300	3,3
ЧМ1-70-500	4,8
ЧМ2-100-300	4,5
ЧМ2-100-500	6,3
ЧМ3-120-300	4,8
ЧМ3-120-500	7,0

Общая масса 1 секции чугунного радиатора с водой:

Модель	Вес, кг
ЧМ1-70-300	3,95
ЧМ1-70-500	5,7
ЧМ2-100-300	5,2
ЧМ2-100-500	7,25
ЧМ3-120-300	5,75
ЧМ3-120-500	8,4

Формат (размеры), толщина чугунных стенок и количество каналов определяет вес одной секции. Соответственно, умножая на общее количество отсеков, имеем примерный вес чугунной батареи.  Радиаторы ЧМ производят в 1-канальном (ЧМ1), 2-канальном и 3-канальном (ЧМ3) виде.

Классические ребристые чугунные батарей

Технические характеристики и особенности чугунных радиаторов МС-140-500 разных производителей

Чугунные радиаторы МС-140-500 до последнего времени были самыми распространенными приборами отопления, которыми комплектовались объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

• М – модернизированный;
• С – стандарт;
• 140 – глубина (расстояние от передней до задней кромки) радиатора, мм;
• 500 – расстояние между осями (центрами отверстий), мм.

Иногда в маркировку добавляют значение рабочего давления радиатора. Тогда она выглядит следующим образом – МС-140-500-0,9.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85. Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, – ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями. Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки – теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой. Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

Таблица 1. Технические характеристики радиаторов МС-140-500

Минский завод отопительного оборудования

ОАО «Сантехлит», Брянская область

Нижнетагильский котельно-радиаторный завод

Данные модели можно применять практически с любым типом теплоносителя. отвечающим допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная устойчивость и нетребовательность к качеству теплоносителя дает возможность использовать чугунные радиаторы марки МС-140-500 в зданиях любой этажности и с любой системой отопления, в том числе и самотечной.

Также этому способствует высокая прочность радиаторов. что дает им возможность легко переносить гидравлические удары, свойственные центральному отоплению. В связи с тем, что серый чугун достаточно хрупок, изделия необходимо тщательно оберегать от возможных ударов и падений.

Большой внутренний объем секций. широкие проходные сечения каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает промывку прибора отопления.

Наборная конструкция радиатора позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают небольшой гарантийный срок на чугунные радиаторы – от 3 до 5 лет. Тем не менее, средний срок их эксплуатации составляет 40-50 лет .

Технические характеристики описанных радиаторов у разных производителей слегка различны. Несмотря на всевозможные отклонения, все их параметры находятся в пределах ГОСТа 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования. чем другие.

Основные характеристики

МС-140М-500 – радиатор чугунный, характеристики которого нужно старательно изучить перед приобретением товара. Это оборудование представляет собой прибор конвекционного типа, который обладает секциями эллипсообразной или круглой формы. Радиатор отдает в помещение примерно 25% теплового потока, передаваемого теплоносителем. Остальные 75% передаются методом конвекции.

В продаже сегодня можно встретить секционные чугунные радиаторы, строительная глубина которых равна 90 и 140 мм. Если речь идет о марке МС-140М, то о ней можно сказать, что расстояние между секциями составляет 300 или 500 мм. Одна секция обладает поверхностью теплопередачи, которая равна 0,208 м2. В одну секцию помещается 1,45 л, а весит она 6,7 кг.

МС-140М-500 – радиатор чугунный, характеристики которого вам могут быть полезны, является оборудованием, удельная металлоемкость которого равна 42 кг/кВт. Специалисты еще иногда интересуются и линейной теплоплотностью потока, она составляет 1,48 кВт/м. Одна секция обладает мощностью в 160 Вт. Для России такие приборы сегодня являются традиционными. Их главное преимущество заключается в возможности использования в условиях открытых систем.

Инструкция по монтажу

Радиатор МС-140-500, инструкция по монтажу которого будет описана ниже, может быть выбран вами в качестве прибора для отопления. Самым сложным этапом при проведении работ будет подключение устройства к общедомовой системе. Поэтому следует обратиться в жилищную контору, которая занимается обслуживанием дома.

Предварительно следует подготовить место, куда будет устанавливаться радиатор. На одном уровне для этого монтируются крепления, куда и будет навешивается чугунная батарея. Красить радиатор можно только после установки и подключения, в противном случае работы придется выполнять дважды. Соединение секций между собой следует осуществить ниппелями, которые представляют собой цилиндрическую муфту с противонаправленными резьбовыми участками. Между секциями устанавливаются прокладки. Для сцепления со шлицами потребуются специальные наплывы, располагающиеся на внутренней поверхности ниппеля.

Требования

Как правило, чугунные радиаторы устанавливаются под окнами.

При этом необходимо следовать определенным требованиям:

• Необходимоо, чтобы ребра батареи располагались строго вертикально.
• Смещение центра батареи от середины оконного проема не должно быть более 2 сантиметров.
• Дистанция от верхней плоскости отопительной батареи до подоконника должна быть не более 5 сантиметров. Это требуется для удобства проведения ремонтных работ, демонтажа и обслуживания прибора.
• Дистанция от пола до радиатора должна быть не меньше 6 см, чтобы без затруднений проводить уборку пола под батареей.
• Дистанция между стенкой и батареей устанавливается в соответствии с материалом и толщиной стен, а также в зависимости от способа монтажа отопительного устройства.

К тому же помните, что в одной комнате все отопительные батареи требуется устанавливать на одном уровне.

Особенности

Все отопительные радиаторы, независимо от материалов, примененных при их создании, а также независимо от формы и типоразмеров оснащены впускным и выпускным отверстием. В основной массе устройств, имеющихся в продаже, данные отверстия продублированы для возможности как нижнего, так и верхнего подключения.

В процессе монтажа задействованы не все имеющиеся технологические отверстия. Для обеспечения герметичности устройства применяются специальные заглушки, которые вворачиваются в незадействованные отверстия.

В штатную комплектацию отопительной батареи не входят необходимые заглушки (пробки) и фитинги (соединительные элементы для состыковки с трубопроводом). Вследствие этого понадобится дополнительно купить спецкомплект для установки радиаторов.

Обычно данные комплекты универсальные и подходят для перекрестного либо бокового подключения. Но имеются устройства, предназначенные для нижней подводки впускной и выпускной трубы. В такой ситуации, наряду с основным монтажным комплектом, надо будет докупить специальный узел для подключения к близко посаженным патрубкам.

Основные преимущества

Чугунные радиаторы, цена которых является одним из преимуществ, были изобретены довольно давно, но по сей день продолжают оставаться востребованными, что обусловлено эффективностью работы и соответствующими качественными характеристиками. Кроме того, лучшего варианта в данной линейке так и не было изобретено.

Но у любого прибора, как и у чугунной батареи, имеются свои достоинства и недостатки, о которых пойдет речь ниже. Среди плюсов можно выделить:

• безусловную надежность;
• высокую теплоемкость;
• возможность использования в условиях автономных и центральных систем отопления.

Если вы хотите выбрать поистине качественный и долговечный прибор, то следует предпочесть МС-140М-500 – радиатор чугунный, характеристики которого вы смогли прочесть выше. Он готов прослужить более 50 лет, именно такой срок дают производители на эксплуатацию данного устройства. Если осуществлять за агрегатом должный уход, то он прослужит гораздо дольше.

Предпочитают данные радиаторы еще и по той причине, что чугун обладает высокой теплоемкостью. Эта характеристика важна, когда после отключения есть необходимость в течение долгого времени удерживать тепло внутри помещения. Данные приборы готовы выдержать давление до 9-12 атмосфер, что актуально для приборов, работающих в условиях центральных систем отопления, где часты гидроудары, способные нарушить целостность батарей, имеющих тонкие стенки. Именно поэтому чугунный вариант столь распространён в квартирах многоэтажных домов.

Когда сборка была осуществлена правильно, то чугунный радиатор будет легко выдерживать повышение температуры воды до 130 °С. При этом теплоноситель может иметь любое качество. МС-140М-500 – радиатор чугунный, характеристики которого необходимо изучить перед приобретением товара, имеет довольно широкие внутренние каналы, которые редко засоряются. Эта особенность позволяет исключить поломку секций во время гидравлических ударов.

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

• маркировку радиатора по технической документации;
• количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Особенности монтажа чугунных радиаторов

Уже много лет подряд чугунные радиаторы МС 140 500 монтируются прямо под оконным проемом. Такой вариант размещения устройства дает возможность создать определенную защитную завесу, ведь тепло от радиатора поднимается снизу вверх, поэтому блокирует холодный поток, следующий из окна.

Для хорошего функционирования радиатора его нужно зафиксировать на расстоянии 40–55 мм от стены и 70–100 мм от пола. От подоконника устройство обязано опускаться еще на 50 мм. Чтобы монтаж выполнить проще, лучше предварительно сделать отметки на самой стене.

Чтобы побольше тепла направлялось внутрь комнаты стоит на стену от радиатора прикрепить кусок утеплителя. Алюминиевая сторона должна разворачиваться к радиатору.

Для крепления радиатора используются стальные прочные кронштейны. Они должны размещаться каждые 3–4 секции. В стену такие металлические крепежные крюки должны входить на глубину 130–140 мм. Для выполнения такой задачи уместно использовать дрель.

Чтобы не ошибиться с замерами, необходимо предварительно выполнить макет батареи, ориентируясь по нему, закрепить кронштейны.

Плюсы и минусы чугунных радиаторов МС-140

Главное преимущество данного типа батарей – долговечное и надежное качество исполнения. Среднестатистический срок эксплуатации, установленный производителями – около 50 лет, на практике же он зачастую бывает больше.

• Возможность монтажа при любой системе отопления является несомненным плюсом устройства, которое отличается своей неприхотливостью, к примеру: чугунный радиатор выдерживает большую барическую нагрузку в 10-12 атмосфер;
• возможность эксплуатации при высокой температуре теплоносителя и большом давлении в системе;
• благодаря широким внутренним полостям и каналам уменьшается возможность образования засорения и увеличивается стойкие характеристики к гидроударам;

за счет технологии литья конструкция невосприимчива к возможным коррозиям.
Благодаря высокой теплоемкости устройство долго удерживает нагрев, что помогает отлично справляться с отоплением помещения.
Разборная конструкция позволяет установить необходимое количество секций для любого помещения, а также при надобности заменять.
Демократичная стоимость изделия, позволяющая сэкономить семейный бюджет.

Также необходимо рассказать и о минусах данного изделия:

• Хрупкость, не пластичность и твердость материала способствуют возможности повреждения радиатора, который плохо выдерживает механические нагрузки.
• Конструкция очень массивна и имеет большую массу, суммарный вес небольшого количества секций может превышать 60 кг.
• Зачастую радиаторы с завода поставляются только со слоем грунтовки, это означает что красить изделие придется самостоятельно, что не совсем просто.
• И еще один недостаток – неприглядный внешний вид.

Основные характеристики радиаторов МС-140

— Обозначение буквенной части названия устройства «МС» остается под вопросом, а цифры «140» указывают на глубину каждого секционного участка – 140 мм. К примеру название МС-140-500 будет обозначать что глубина секций 140 мм., а межосевое расстояние — 500 мм. Это один из самых распространённых вариантов радиаторов, устанавливаемых в квартирах.

— Более редко использовались модели МС-140-300, у которых межосевое расстояние отличается от предыдущего варианта. Они используются при наличии низких подоконниках и обладают меньшей мощностью теплоотдачи.

Для отлива секций применяется серый чугун, с целью изготовления муфт-ниппелей используется ковкий чугун или сталь (08КП или 08ПС). За счет наличия кольцевых прокладок поддерживается герметичность изделия.

Изготовление чугунных радиаторов производится на территории России и в соседних странах, в основном у них общие технические стандарты.

Чугунные радиаторы производятся на Новосибирском , Нижне-Тагильском котельно-радиаторном заводе и Брянской области. Также хорошие отзывы имеют изделия Минского завода отопительного оборудования и Луганского литейно-механического.
