Как сделать мангал из газового баллона: чертеж, разметка, раскрой, сборка своими руками

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

  1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
  2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
  3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Выбор изделия

Прежде чем браться за инструменты и расходные материалы, надо определиться с требованиями, которым должен соответствовать источник огня. Обычно целевая аудитория руководствуется функциональностью, весом, габаритами и мобильностью. Последнюю особенность удается достичь, установив под мангал из баллона своими руками два колеса.

С другой стороны, они не понадобятся, если конструкция имеет легкий вес, пригодна к демонтажу и вообще будет использоваться недалеко от дачного дома. Что касается функциональности, то этот показатель зависит от возможности готовить разные блюда:

  • Традиционный мангал – подойдет для приготовления шашлыка из мяса, рыбы, грибов, картошки, овощей;
  • Мангал-коптильня с топочной камерой – кроме приготовления шашлыка пригоден для копчения курицы, рыбы, сала, колбас и т.д.;
  • Печь под казан – позволяет приготовить плов, горячие блюда, котлеты и даже шашлык.

Если традиционный мангал изготавливается из одного баллона, то модель с топочной камерой приветствует две тематические емкости – под коптильню и топку соответственно. Причем для последней подбирается баллон поменьше.

Что касается печи под казан, то она представляет собой увеличенный в 4-6 раз примус для обогрева-освещения туристической палатки. Ее конструкция находится в вертикальном положении, т.е. стоит одним концом на грунте. Для изготовления печи под казан подбирается один баллон или цельнолитые автомобильные диски.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Видео-обзор эффективности паровой швабры

Выбор газового баллона, советы

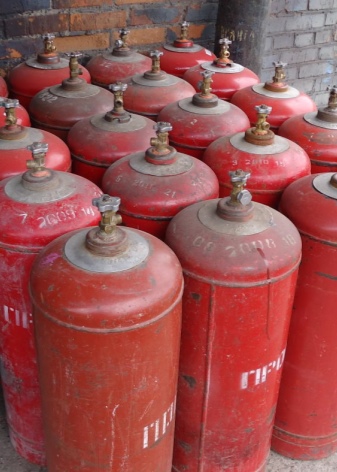

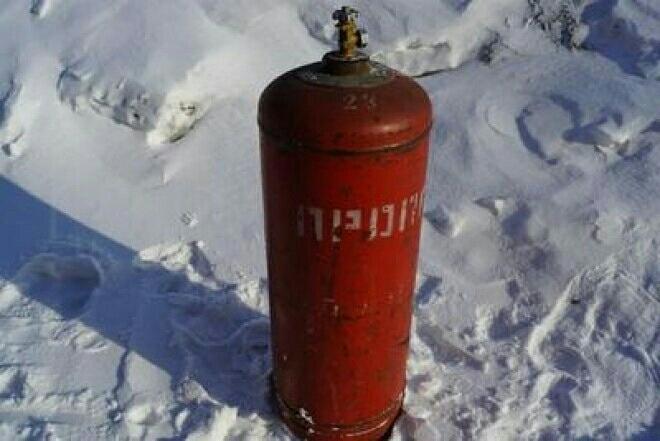

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

Разметка газового баллона для мангала

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём

Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

  • отрезок стальной трубы и уголки;
  • ручки из металла, которые будут крепиться на крышку;
  • петли – можно использовать элементы, предназначенные для дверей или мебели;
  • труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
  • решетка для организации барбекю;
  • материал для крепежа: болты, гайки, заклепки.

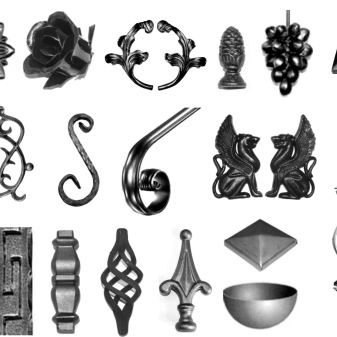

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

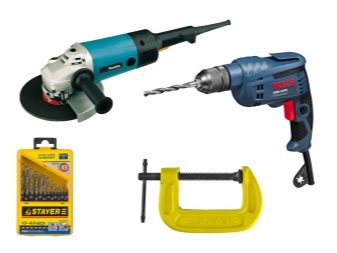

Если говорить о перечне инструментов, вам потребуются следующие позиции:

  • сварочный аппарат;
  • электрическая болгарка;
  • электрическая дрель;
  • сверла, предназначенные для работы по металлу;
  • струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

  • металлическая линейка;
  • электроды диаметром 3-4 мм;
  • отрезные и зачистные диски для болгарки;
  • чертилка;
  • кёрн;
  • разводные и газовые ключи;
  • комплект гаечных ключей.

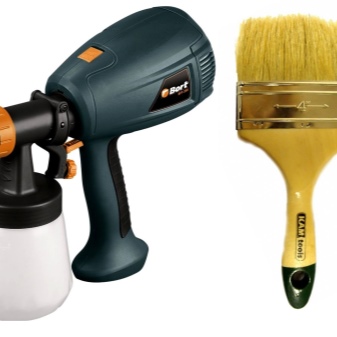

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Какой баллон лучше всего подойдёт

В данном случае всё зависит от ваших гастрономических интересов. Если гостей планируется много, то лучше взять ёмкость на 50 литров. Во-первых, на таком мангале можно задействовать шампуры на всю длину, а во-вторых, расположить изрядное их количество.

Если требуется компактная конструкция небольшого веса, то лучше остановить свой выбор на баллоне ёмкостью 27 литров. Общее требование – хотя толщина стенок баллонов может составлять 3 мм и больше, если они повреждены коррозией, поищите под мангал что-нибудь другое. Изъеденный ржавчиной металл долго не прослужит, особенно в условиях высоких температур.

Выводы
