Все виды крыш частных домов и их особенности, выбор материала для кровли, фото проектов

Выбор кровельных покрытий в зависимости от уклона

Плоские крыши покрываются многослойными рулонными материалами, битумом. Если уклон составляет больше 5°, то в отделке можно использовать трехслойные рулонные материалы, не имеющие защиты. Битумную гидроизоляцию с крупнозернистым слоем рекомендуют наносить, если уклон больше 10°. При наклоне больше 15° кладут кровельные листы волновой формы. Материалами выполнения могут быть битулин, ондулин, еврошифер, асбоцементный шифер. Желобчатую черепицу из глины используют при уклоне от 20°. Оцинкованную сталь, медь, черепицу из металла, металлопрофиль и листовую сталь кладут при угле наклона больше 30°. Фальцевая сталь применяется при уклоне от 18° до 25°, иногда от 8°. Сланцевая и асбоцементная плитка, а также натуральное черепичное покрытие уместны, если крыша крутая (от 50°). При отделке крыш, наклоненных под углом 80°, применяются щепа и гонт (шиндель).

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Формы стапельной системы

Стропильные конструкции обустраиваются по-разному. Односкатная конфигурация предусматривает наличие двух рядов стоек или стенок в качестве опоры для стропильных ног. Одна стенка должна быть выше. Двускатная конструкция выполняет несущую функцию на крышах, состоящих из двух прямоугольных скатных поверхностей. В подавляющем большинстве случаев ноги такой системы упираются в две одинаковые опорные стенки коробки дома. Вальмовые рассчитаны на четыре скатные поверхности. Стропила создают две трапециевидные и столько же треугольных основ. Они опираются на длинные и торцевые стенки соответственно. Шатровая стропильная система подпирается одинаковыми стенками. Ломаные (мансардные) стропильные конструкции устанавливаются похожим образом, как и в случае с двускатными системами, но стропильные ноги размещаются в два яруса.

Стропильная система может включать в себя такие элементы:

  • схватку;
  • коньковый узел;
  • прогон;
  • стойку;
  • мауэрлат;
  • подкосы;
  • лежень.

Наслонная система стропил

Такая конструкция имеет прочную опору под нижней и верхней пятками. Изготовление и монтаж происходит подобным способом, как в случае с односкатной кровлей. Возводят наслонные системы над коробками с внутренней опорной стеной. Она необходима в качестве несущей конструкции для конькового прогона. Функцию стенки могут выполнять ряды колонн или стоек. В простой наслонной конструкции с пятиметровым пролетом верхние части стропил опираются на прогон. Лежень играет роль опоры для самого прогона. Прочность конструкции обеспечивается подкосами. Системы с большими пролетами оборудуются дополнительными прогонами и схватками. Последние обеспечивают устойчивость конструкции. Наклонная система может использовать один из двух видов опирания. При одном из них возможен поворот и есть две степени свободы. Второй вариант предусматривает только одну степень свободы.

Висячая стропильная система

У конструкции такого типа есть только нижняя опора. Верха подпирают друг друга. Элементы каркаса изготовляют в виде треугольника, из-за чего отпадает потребность в мауэрлате. Его роль выполняет затяжка (основание). Ее используют для того, чтобы компенсировать распор на кровлю от массы системы, покрытия и снега, который на нем будет. Висячая конфигурация применима для небольших коробок без несущего элемента под коньковый прогон. Если нужно отделать большой пролет, то конструкция оборудуется стяжками, подкосами и бабками. Применение двух дополнительных опор дает возможность перекрыть расстояние до 15 метров. Стропилины висячей системы позволяют избежать горизонтальных нагрузок. Ими создается натяжение, которое не переносится на стены здания. Верха стропил могут закрепляться встык или укладываться на прогон.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

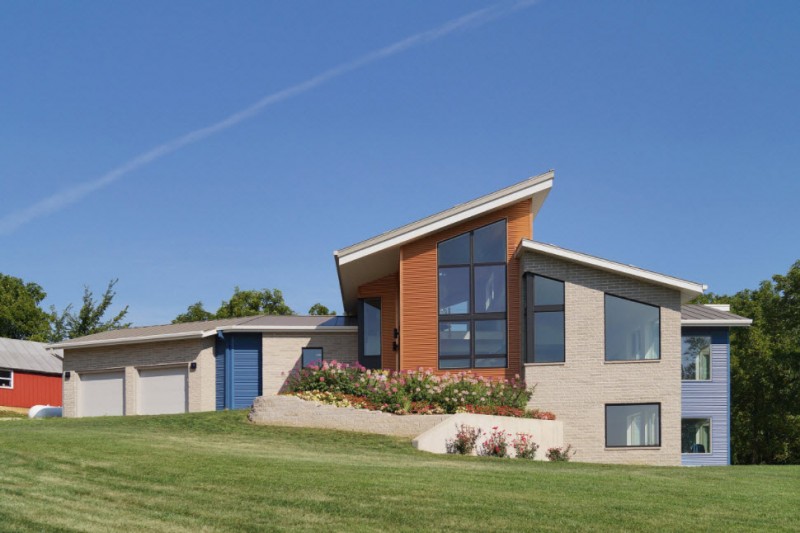

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

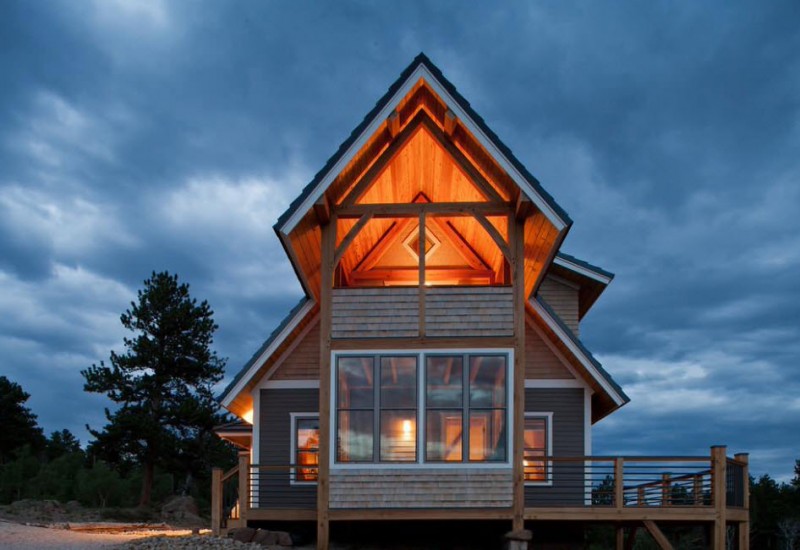

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

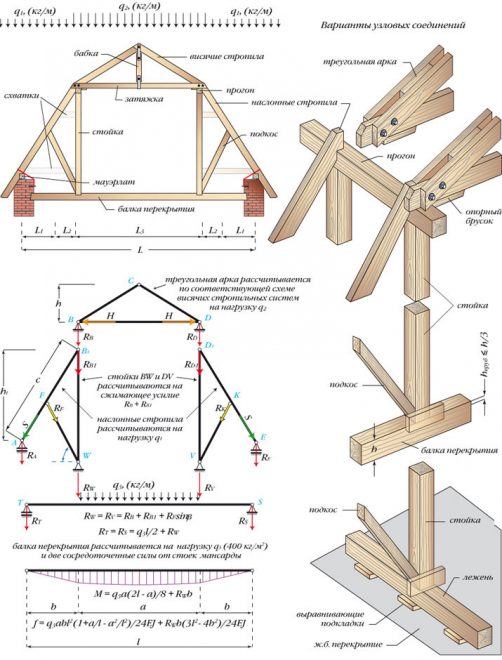

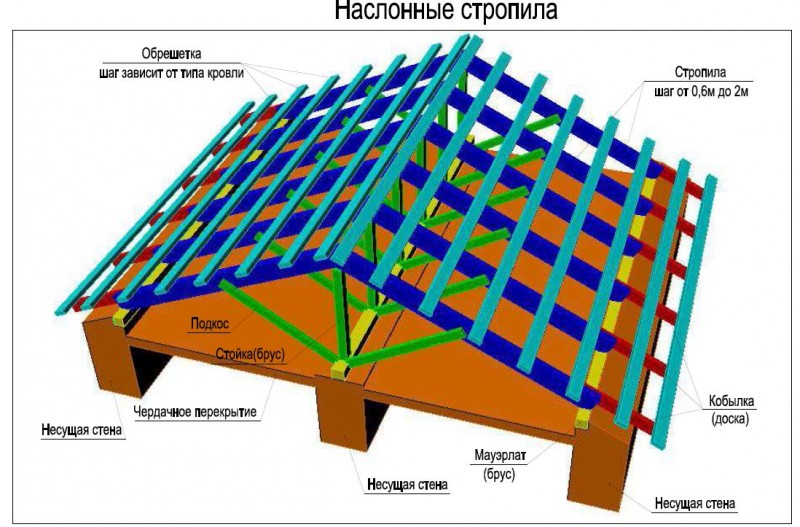

Наслонные стропила

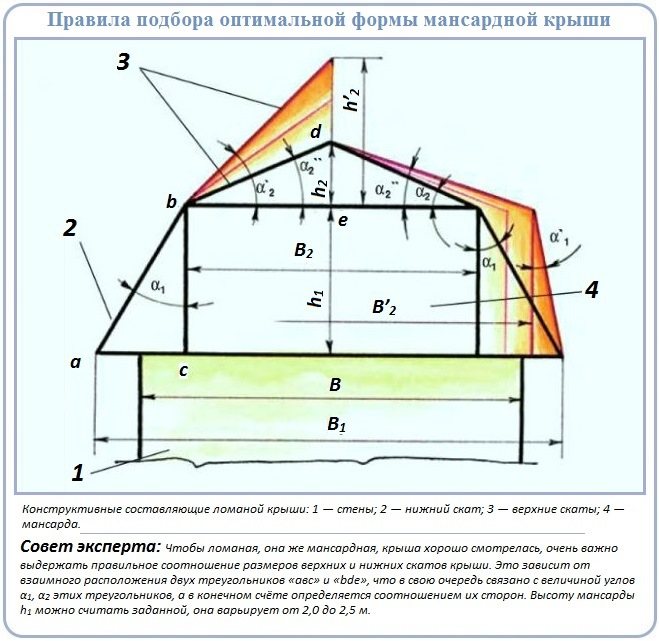

Правила подбора оптимальной формы мансардной крыши

Кровля из ондулина

Одним из самых ярких представителей битумных материалов, которым может быть покрыта крыша частного дома, выступает ондулин. Это очень выносливый к непогоде тип кровли. Его достоинством считается также легкость. Ондулин допускается монтировать сразу же на старое основание.

Он обладает хорошей водонепроницаемостью, устойчивостью к перепадам температур. На крыше из ондулина не заводятся грибок и плесень, что значительно увеличивает срок его эксплуатации. Солнечные лучи также не способны повлиять на качества, характерные для этой кровли.

Крепление ондулина производится специальными гвоздями из расчета 20 штук на 1 лист из 10 волн. Элементы кровли вкладываются рядами в шахматном порядке. Растягивать листы запрещено, иначе крыша со временем деформируется и перестанет выполнять свои функции.

Ондулин считается одним из наиболее выгодных материалов для самостоятельного монтажа. Его стоимость достаточно приемлема, а процесс установки не потребует особых усилий по транспортировке листов на крышу. Эти факторы объясняют популярность представленного материала.

Затевая строительство загородного дома, необходимо ознакомиться со всеми принципами обустройства его кровли. Их существует множество видов. Крыша частного дома должна сочетаться с общим стилем строения, учитывать условия местности и габариты самого коттеджа. Применяя различные материалы для обустройства кровли, необходимо следовать всем правилам его монтажа. Правильно построенная крыша прослужит своим владельцам не один десяток лет.

Во сколько слоев следует красить крышу?

Чтобы красящий слой был прочнее и выглядел подобающе следует наносить, как минимум, 2 слоя краски:

  • При первом нанесении нужно на каждый килограмм ЛКМ брать 700 грамм олифы, перемешать и только потом красить.
  • При окраске повторно на каждый килограмм краски нужно взять уже 5000 грамм олифы.

Технология нанесения – или сколько ждать времени между первой и второй покраской:

  • Наложив первый слой, нужно подождать неделю, чтобы он хорошо просох.
  • Второй слой будет на 3 дня дольше сохнуть, то есть в сумме это 10 суток.
  • Если принять решение нанести 3-й слой, то нужно использовать и выжидать именно такие сроки.

Современно и стильно

Современный Ландшафтный дизайн двора частного дома (160+ Фото). Как Красиво обустроить и украсить Своими руками

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

  • используются при наличии в доме опорных стен или перегородок;
  • монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
  • представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
  • изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

  • монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
  • незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
  • представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
  • не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Принципы выбора крыши для частного дома

Большая часть загородных построек увенчана крышей той или иной привычной формы. Если вам повстречается кровля нестандартной конструкции, то, скорее всего, вы решите, что выбор в ее пользу был сделан исходя из эстетических предпочтений хозяев или по дизайнерской необходимости. На самом деле, выбор делается не только по внешнему виду. Современная кровля – результат совместной работы дизайнера и инженера; такая конструкция должна соответствовать комплексу требований:

  • Защищать жилье от осадков.
  • Иметь длительный срок эксплуатации.
  • Обладать хорошим сопротивлением к нагрузкам (снеговым, ветровым).
  • Эффективно самоочищаться.
  • Быть энергоэффективной, препятствуя потерям тепла.
  • Быть простой и экономной в ремонте.
  • Решать дополнительные задачи (например, позволять обустроить чердачное пространство).


Погодные условия – один из определяющих факторов выбораИсточник pinterest.co.kr

Чтобы конструкция крыши как можно лучше справлялась с выполнением этих задач, ее подбирают, учитывая дополнительные факторы – особенности постройки, экономическую целесообразность, местные погодные условия.

Крыши для частных домов: какую выбрать

Внешний вид современных крыш — полёт дизайнерской фантазии и один из мотиваторов, причём не самый важный, определяющий конструкцию крыши для конкретной постройки. Главное — инженерные разработки под определённую форму — задачи, которые та или иная по конфигурации кровля должна выполнить как можно лучше.

Необычная мансардная крыша с асимметричными линиями подчеркнёт изысканный вкус хозяина дома и позволит получить дополнительное помещение под крышей

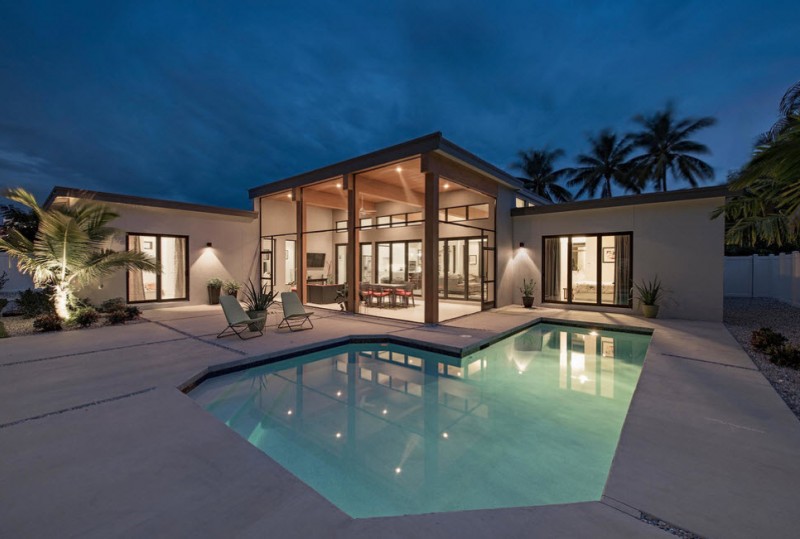

Например, плоская эксплуатируемая и ломаная мансардная крыши имеют разные цели. Первая подходит для создания теплицы на кровле, вторая — чтобы иметь дополнительную жилую площадь.

На плоской крыше частного дома можно устроить красивую зелёную зону

Но основные функции для всех кровель одинаковы:

  • защита здания от дождей, снегов и ветров;
  • хорошее сопротивление механическим нагрузкам и ультрафиолету;
  • эффективное самоочищение;
  • экологичность;
  • простота в обустройстве и ремонте;
  • экономность при возведении и эксплуатации, а также долговечность.

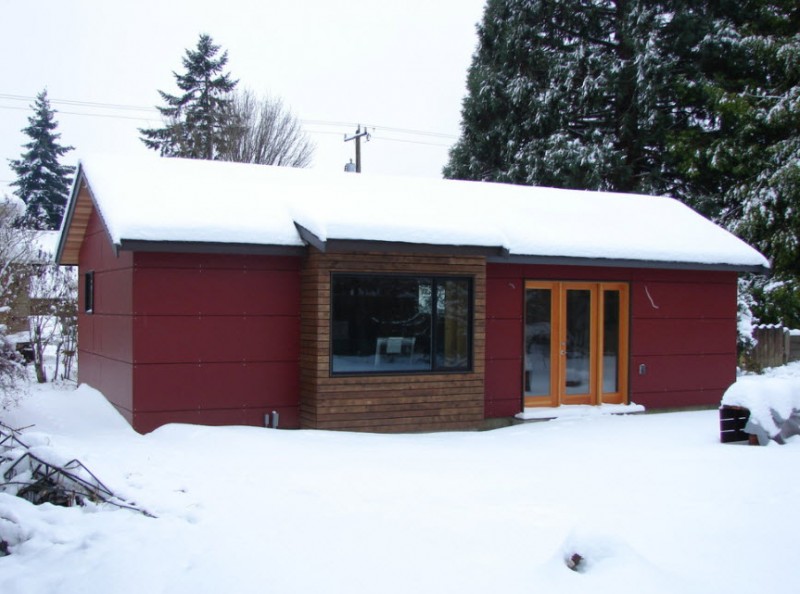

Дачный дом для сезонного проживания с простой двускатной крышей — классический дизайн, не выходящий из моды

Поэтому выбирать форму кровли следует исходя из своих потребностей: что желательно получить в итоге. Кроме этого нужно учитывать несущую нагрузку, которую крыша будет оказывать на стены и фундамент дома. Многощипцовая сложная кровля, да ещё покрытая натуральной черепицей, не подойдёт к лёгкой каркасной постройке, как бы этого не хотелось.

Сооружают многощипцовую кровлю любители оригинального дизайна ради красоты и возможности обустроить сразу нескольких небольших боковых мансард

И наоборот, простая двускатная крыша, укрытая обыкновенным шифером, не будет смотреться на замысловатом фасаде большого здания.

Даже расположение дома играет немалую роль при выборе крыши. Если строение находится в самом начале участка, то делать модные, почти до самой земли, скаты не имеет смысла. Для такой формы нужен простор, а в стеснённых условиях она не заиграет как положено.

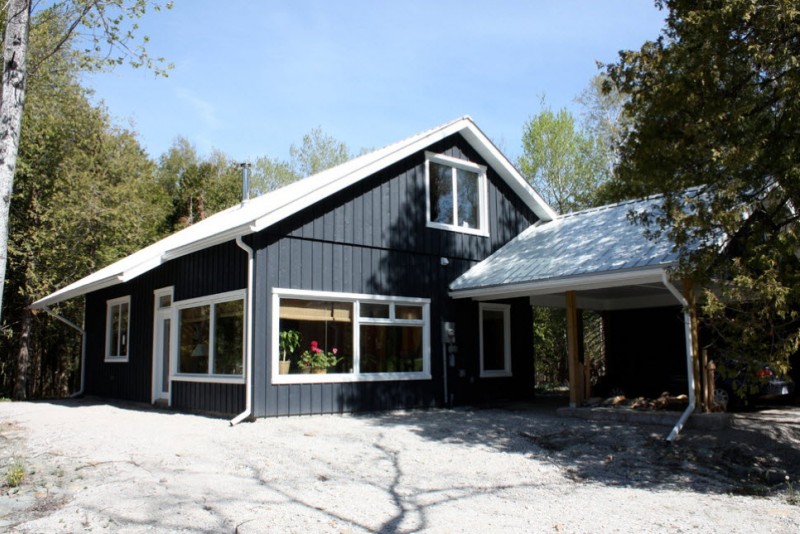

Двускатная крыша простая и надёжная, но есть несколько сложных гибридных форм, например, полувальмовая конструкция — когда торцевые скаты не доходят до карниза, а боковые расположены низко от земли

Зачем тогда и тратиться, когда можно выбрать что-то попроще и значительно сэкономить на строительстве. Кстати, классические двускатные крыши на протяжении веков не выходят из моды. А это многое значит.

Функциональные задачи кровли

Самая важная функция крыши и кровельного материала – абсолютная герметичность и защита подкровельного пространства от различных внешних факторов и их негативного воздействия. Крыша – это надежная защита от дождя, града, снега и ветра, которая должна справляться со всеми механическими нагрузками. Именно поэтому при выборе кровельного материала нужно учитывать его технические особенности, способность противостоять вышеперечисленным факторам.

Натуральная кровля из дерева или черепицы – это надежная защита постройки, устойчивая к перепадам температуры, воздействию ультрафиолетовых солнечных лучей и прочим прихотям погоды. За счет использование натуральных материалов внутри дома будет стабильный и благоприятный микроклимат: в летний период времени здесь будет прохладно, а зимой тепло.

Также некоторые из материалов для кровли имеют хорошую пожарную безопасность, исключая возможность быстрого распространения огня. Использование современных кровельных покрытий сохранит привлекательный внешний вид постройки на долгие годы, так как наличие специальной полимерной пленки повышает устойчивость к ультрафиолету. Мягкие материалы (например, гибкая черепица) способны задержать конденсат, повышенную влажность и имеют хорошие шумоизоляционные показатели.

За счет техническо-эксплуатационных параметров кровельный материал может выполнять не только свою прямую функцию, но и дополнительные, например, создавать привлекательный и уникальный экстерьер постройки, улучшать прочность крыши. Также нужно отметить, что современные кровельные покрытия практичны, в случае необходимости ремонта можно провести демонтаж отдельного участка, выполнив под ним ремонт несущих конструкций, если это необходимо.

Наиболее распространенный вариант

Таковым является двухскатная крыша, ведь именно она позволяет сделать дополнительную комнату. Тем самым рационально использовать данное помещение.

Если при постройке соблюдать все элементы шумоизоляции и теплоизоляции, то получится полноценная жилая площадь и на ней можно расположить:

  • жилую комнату;
  • помещение для бильярда;
  • рабочий кабинет и так далее.

Примечание. По краям крыши, со стороны скатов остаются ниши достаточной площади. В них можно разместить шкафы для гардероба либо других вещей домашнего обихода. Таким образом мы получаем 100% рациональное использование данного помещения.

Элементы крыши и их назначение


У каждой детали свое назначение и технологические требованияИсточник ms-aig.ru

Устройство крыши частного дома состоит из таких элементов:

  1. Армирующий пояс. Это железобетонная форма, смонтированная по периметру стены. Предназначена для выравнивания поверхности стен и крепления деревянных элементов стропильной системы к стенам здания.
  2. Мауэрлат. Является основанием для стропильной системы здания и служит для крепления стропил равномерного распределения нагрузки на стены строения.
  3. Стропильная система. Несущая ферма для монтажа кровли, тепло и гидроизоляционного материала, некоторых коммуникационных линий. Включает в себя следующие элементы:
  • стропила – основной элемент конструкции, из которых составляется каркас стропильной конструкции;
  • прогоны – составляющие системы, с помощью которых стропила соединяются между собой. Придают дополнительную жесткость конструкции;
  • обрешетка – выполняется в двух вариантах: внешняя и внутренняя (необходима для создания вентилируемого пространства, крепления тепло и влагоизоляторов, обшивочного материала);

    конек – верхняя точка соединения стропил, место выхода воздуха из вентилируемого пространства;

  • опорные стойки и подкосы – конструкционные детали, предназначенные для укрепления стропил и повышения жесткости конструкции;


Общая схема конструкции крышиИсточник slide-share.ru

  • лежень – бревно, расположенное под коньком на перекрытии, между фронтонами. Предназначено для монтажа подкосов и вертикальных стоек, придает жесткость и устойчивость стропильной системе;
  • затяжка – крепежный элемент, с помощью которого стропила крепятся к мауэрлату и между собой;
  • кобылка – брус, предназначенный для удлинения стропил и свеса кровли;

    свес кровли – часть стропильной системы, которая выходит за пределы стен (основная задача свеса – это отвод дождевой воды от основания здания и стен).

  1. Утеплительный и гидроизоляционный наполнитель. Утеплитель необходим для сохранения тепла в здании. Гидроизоляционная пленка служит для предотвращения попадания влаги внутрь дома.

  2. Кровельный настил. Необходим для защиты здания от атмосферных осадков, придания дому эстетичного и красивого вида.

Двухскатная из ондулина

Ондулин – материал, что является самым выгодным при строительстве дома и сооружении крыши. Крышу можно отделать в сказочном стиле, что будет необычайно красиво и оригинально. Это современный материал, что имеет хорошие свойства и технические характеристики.

Достоинства двухскатной крыши с ондулиновым покрытием:

  • На таком покрытии практически не задерживается снег.
  • Внутри здания образовывается благоприятный микроклимат.
  • Ондулин за счет своих свойств надежно защитит крышу и стены от проникновения влаги.
  • Необычная и красивая крыша подчеркнет оригинальность хозяина и богатое убранство частного дома.

Крыша с чердаком

Крыша с чердаком очень проста в постройке и монтаже, построить ее можно самому. Угол наклона чердачной крыши напрямую зависит от того, какой материал используется для ее кровли

Также нужно брать во внимание максимальную нагрузку, возлагаемую на крышу, стоимость ее сооружения и материалов. Такую крышу удобно ремонтировать, но еще на начальных этапах нужно подобрать оптимальный кровельный материал

Важным моментом станет решение по чердаку, будет он использоваться как жилое помещение или нет. В зависимости от этого будет решаться высота перекрытия, его качество и используемые материалы для его сооружения, а также то, каким должен быть кровельный пирог, тепло- и гидроизоляция.

Бесчердачная (мансардная)

Бесчердачная (мансардная) крыша отличается тем, что наружными станами будут являться поверхности крыши, расположенные под резким углом. Эта крыша интересна внешне, но полезная площадь чердачного помещения будет слегка уменьшенной, так как нужно хорошее крепление крыши. Соорудить такую крышу самостоятельно практически невозможно, лучше привлечь профессионалов.

В большинстве случаев крыша без чердака имеет излом, поэтому, изнутри ставятся специальные системы подпорок, уменьшающие полезную площадь мансарды. Имея фантазию и дизайнерские идеи подпорки можно обшить фанерой, после чего сделать там ниши и шкафчики для сезонных вещей.

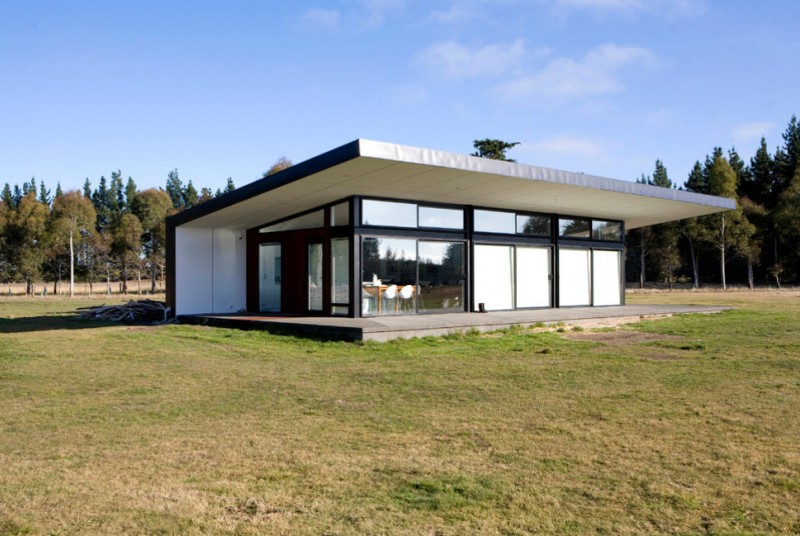

Односкатная крыша

Односкатная крыша – дешевый и простой в установке вариант. По факту это разновидность плоской крыши, установленной на стены разной высоты. Именно благодаря этому создается естественный наклон крыши под определенным углом в одну из сторон. Эта крыша удобна и практична, однако очень скучна внешне, да и мансарду под ней не оборудуешь.

Крыши в зависимости от угла наклона

Угол наклона скатов напрямую влияет на то, какой тип крыши используется при строительстве частного дома. Плоская крыша имеет минимальный угол наклона, который практически незаметен для глаз. В последнее время этот тип крыш становится все популярнее, несмотря на сложности, связанные с обслуживанием данной конструкции. Во время дождя или снега здесь постоянно накапливаются осадки, однако, именно этот вариант крыши будет самым простым и дешевым по обустройству, поэтому его можно рассматривать как один из самых доступных вариантов.

Имея небольшие финансовые запасы можно соорудить плоскую крышу, которая будет являться временным или переходным вариантом. Всего через несколько лет можно накопить деньги, после чего вложить их в строительство дома и соорудить полноценный второй этаж. Также можно активно использовать поверхность крыши, не только облагораживая ее, но и зарабатывая на ней с помощью солнечных панелей, способных приносить доход и быть ближе к природе, активно используя ее ресурсы.

Скатные крыши – практичный, удобный и популярный вариант. В целом в этот ряд включено много типов крыш, начиная от односкатных или двухскатных и заканчивая многощипцовыми. Если же говорить о простых вариантах, то именно одно- и двухскатная крыша является ярким примером, обустроить который можно самому.

Скатная крыша – крыша, угол наклона скатов которой составляет не менее 10 градусов. Благодаря своей конструкции крыша не дает снегу или талой воде задерживаться на своей поверхности, идет естественный отток. В целом именно двухскатная крыша является не только самым популярным и востребованным вариантом, но и достаточно простым, так как обустроить ее можно самому. Проводить монтаж кровельного покрытия на односкатной и двухскатной конструкции также не сложно, достаточно пригласить пару знакомых и уже за несколько дней крыша будет готова к эксплуатации.

Односкатная крыша наиболее простая и удобная, угол ее ската может достигать абсолютно разных значений, как минимальных, так и максимальных, но здесь нужно учитывать особенности региона, где располагается дом и парусность, что создается ветровыми нагрузками.

Если под крышей дома планируется мансарда, то лучше всего использовать ломаную мансардную крышу. К большому сожалению, далеко не каждый собственник жилья может ее себе позволить, поэтому можно использовать классическую двухскатную конструкцию.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

  • Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

  • мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
  • стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
  • стойки — 100х100 мм;
  • доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

  • свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
  • ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.
