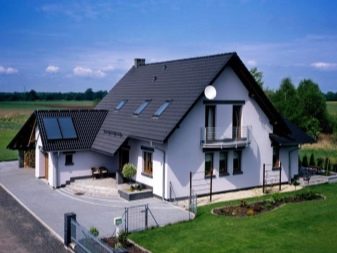

Двухскатные крыши частных домов на фото

Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Сложные крыши

Существуют крыши так называемой сложной формы – со шпилем, купольные, конические и прочие. Обычно шпили венчают башенки домов или куполообразные крыши. Практическое значение такие кровли имеют, скорее, при возведении храмов или других монументальных сооружений.

Купольные крыши чаще всего используются при строительстве домов с круглым основанием, например, цирка или манежа. В частном домостроении для украшения купольных крыш используют башенки.

Все эти формы были особенно модны во времена малиновых пиджаков, когда практически каждый новый хозяин дома хотел иметь как минимум замок, хотя бы снаружи. Сейчас такие формы крыш в частном домостроении встречаются довольно редко.

Видео описание

Сложные крыши могут быть самыми разнообразными, смотрите видео-обзор:

К сложным крышам относятся гибриды всех вышеперечисленных форм.

Мы разобрали практически все виды форм крыши. Какая из них подойдет лучше всего – решать хозяину дома. Важный критерий – стоимость: чем сложнее форма крыши, тем дороже она будет стоить. Следует учитывать и силу ветров в месте строительства дома, а также снежный покров: чем он больше, тем угол наклона крыши должен быть круче.

Каркасный дом с использованием канадских технологий

Применение в пригородных постройках проектов каркасных домов с крышами из двух скатов дает не только красивый внешний вид, но и обеспечивает надежность с весьма короткими сроками строительства. Материальные затраты на такое жилье существенно ниже уровня расходов на типовую постройку из другого материала.

Каркасный небольшой одноэтажный дом с мансардойИсточник ooogidrostroy.ru

Высококачественное сырье, входящее в составляющие материалы и использование современной технологии, позволяет сэкономить энергоресурсы и сократить время постройки даже в самых сложных проектах.

Еще один проект каркасного домаИсточник stroylider-nn.ru

Продолжительность монтажных работ по возведению двускатной крыши также краткосрочна, а на выборе материала кровельного настила можно значительно сэкономить.

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:

• Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.

• Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.

• Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.

• Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.

• Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.

• Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.

• Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.

• Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.

• Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.

Необычная форма крыши

Преимущества

Двухскатная крыша – простейшая кровельная конструкция, которая часто используется для сооружения беседок и навесов для отдыха. Она состоит из двух плоскостей, расположенных наклонно, которые называют скатами. В строительстве используется двухскатная крыша с симметричными или асимметричными скатами, с зашитыми и незашитыми фронтонами. Строители отдают предпочтение данному виду кровельных конструкция, так как он обладает следующими преимуществами:

Легкий вес. Двускатная крыша весит не очень много, поэтому для сооружения беседки не требуется заливать глубокий и основательный фундамент. В большинстве случаев достаточно залить 2-6 столбов из армированного бетона, чтобы конструкция стала устойчивой.
Простота в эксплуатации. Двускатная крыша, благодаря уклону скатов, не требует особого ухода, так как снежные массы и дождевая вода сходят с нее самотеком

Это качество скатных кровельных конструкций важно для регионов, где в зимнее время выпадает большое количество осадков.
Надежность. Крыша двухскатного типа более устойчива, чем односкатные аналоги

Она обладает меньшей парусностью, поэтому даже сильные ветра не срывают кровельный материал с поверхности.
Доступная цена. Двускатную крышу для беседки вполне можно соорудить своими руками, это экономит затраты на строительство. Обрешетка и стропила изготовляются из древесины, стоимость которой не изменяется годами.

Предварительные расчеты

Чтобы возводимая крыша получилась крепкой и надежной, необходимо тщательно рассчитать все нагрузки и выбрать оптимальный угол наклона.

Совет. Если будет строиться достаточно сложная стропильная система, то все расчеты лучше доверить специалисту. Лишний риск здесь совершенно не уместен.

Если же конструкция не так сложна и имеет небольшие размеры, то расчет нагрузок можно произвести собственными силами, не прибегая к помощи профессионала. Первым делом, необходимо определить оптимальный угол наклона скатов. Очень острый (5-15 градусов) подойдет для малого числа кровельных материалов.

Поэтому очень важно сначала выбрать материл для покрытия крыши, а уже после рассчитывать стропильную систему. Так, для мягкой кровли предельно допустимый угол наклона — 20 градусов, для металлочерепицы, ондулина, шифера и т.д

— 45 градусов. Если увеличить угол наклона до 45 градусов и выше, то растет не только нагрузка, но и расходы на материалы, соответственно.

Также очень важно правильно рассчитать нагрузку ветра и снега. Предел снеговой — 320 кг/м2

При расчетах нам понадобится коэффициент перехода снега на крышу (постоянная величина). Для кровли с углом наклона до 25 градусов он составляет ровно 1, при значении угла наклона от 25 до 60 градусов коэффициент составляет 0,7. Если угол наклона превышает 60 градусов, то снеговая нагрузка уже не влияет на расчеты.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.

3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.

4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство и конструктивные элементы двускатной крыши

Крышу, состоящую из двух скатов, представляют прямоугольные плоскости над несущими стенами постройки, соединенные наверху под определенным (весьма различным) углом.

Стропильная ферма двускатной крыши Источник krovlya716.ru

Опорой построения служат стропильные фермы с функциональным назначением:

• формирование каркасной основы крыши

  , необходимой для ровной поверхности скатов;

• удержание наружных

  ивнутренних покрытий;

• равномерное распределение нагрузок на стеновые панели.

Даже это самое простое знание основ поможет лучше сориентироваться в денежных расчетах при проектировании кровли.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы>

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

• На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
• Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
• При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Четырехскатная крыша

К четырехскатным крышам относятся шатровая, вальмовая и полувальмовая крыши. У шатровой крыши каждый скат представляет собой равнобедренный треугольник. Все они сходятся вверху в одной точке. Шатровая крыша подходит для основания стен в виде квадрата или любого другого равностороннего многоугольника, а вот вальмовая и полувальмовая – для прямоугольного. Угол ската может быть разным, но обычно он составляет 30–45°. У такой крыши нет фронтонов и слуховых окон, это делает ее более устойчивой к сильным порывам ветра. А скаты по всему периметру дома обеспечивают лучшую защиту стен от осадков.

Четырехскатная крыша в одноэтажном домеИсточник hi.decorexpro.com

Минусом четырехскатных крыш считается высокий процент отходов при укладке листовых материалов, что существенно увеличивает их стоимость. При желании владельца дома под четырехскатной крышей можно обустроить мансардный этаж, однако в этом случае придется ставить более дорогие мансардные окна.

Считается, что вальмовая крыша эстетически более привлекательна, чем все вышеперечисленные.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши

Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши

Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Нюансы сооружения системы стропил

Как соорудить стропильную систему двускатной крыши собственноручно? Если вы остановились на висящих стропилах – вначале должна происходить сборка ферм на земле, а потом их монтаж над перекрытиями.

Не забудьте про необходимые расчёты размера стропильных ног и угла их соединения. Соединять стропила можно одним из следующих методов:

• внахлёст;
• встык;
• «в лапу».

А в качестве фиксаторов допускается применять железные накладки или болтовые крепления.

А вот последовательность действий при установке наслонных стропил:

• на самый верх центральной несущей вертикальной конструкции уложить слой изоляции;
• на него установить лежень;
• на лежень монтировать вертикальные стойки;
• поверх стоек прибить прогоны;
• укрепить конструкцию при помощи временных распорок;
• монтировать стропильные ноги;
• провести обработку всех элементов антипиренами.

Шаг между стропилами

Стропила образуют контур крыши, а расстояние между ними зависит от геометрических размеров и вида покрытия. Этот параметр рассчитывается еще и в зависимости от ветровой, а также снеговой нагрузок. Обычно шаг составляет предел от 60 до 120 см. В основе лежит обрезная доска, толщина которой составляет 50 мм и больше. Материалом выступает древесина хвойных пород.

Для того чтобы увеличить прочность, доска укладывается на торец. Для поддержания стропильной системы используются стойки. Они располагаются вертикально в области конька. Если ширина крыши больше 8 м, то монтаж осуществляется еще и в промежутке между карнизом и коньком. Стойки изготавливаются из бруса квадратного сечения с вышеупомянутыми параметрами.

Западная эмигрантка – крыша «шале»

Конструктивное решение такого варианта крыши находит преимущество на севере нашей страны. Проекты такой кровли используются в холодных областях Швейцарии, Германии, Австрии, а родиной таких крыш считается Франция.

Изысканные дома шале Источник www.vera-autoservice.ru

Конструкция из двух скатов характеризуется широким выносом, который был необходим для укрытия скотоводческих стад от снежных заносов. В наше время эта конфигурация часто используется как настил над террасовой площадкой и защита от сильных ветров.

Дом с большими широкими и покатыми скатами Источник stroy-podskazka.ru

В любом случае, данное устройство кровли с большими, покатыми скатам и широкими карнизами хорошо зарекомендовало себя в регионах с сильными снегопадами и ветровыми нагрузками. Но при этом строительство дома с нестандартным форматным решением потребует обязательной разработки проекта, отличающегося определенной сложностью и ценовым решением вопроса.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
