Как сделать и настроить самодельную картофелекопалку для мотоблока

Содержание

Какие инструменты и материалы потребуются для изготовления копалки

Чтобы конструкция, изготовленная своими руками, получилась надежной и долговечной, необходимо правильно подготовить материал. Металл для влажных почв выбирают толщиной не менее 6 мм. Для каменистого грунта – 7 мм. Для нормального легкого чернозема – 5мм. Также готовят следующие инструменты и материалы для изготовления картофелекопалки своими руками:

• болгарка;
• сварочный аппарат;
• дрель;
• карандаш;
• сантиметр;
• угольник;
• лист стали толщиной 5-7 мм;
• металлический профиль;
• болты 10-12 мм в диаметре;
• стальной прут сечение 8-10 мм;
• колеса.

При выборе колес отдают предпочтение широким моделям, чтобы передвижение по земле было легким. Резиновые подходят для рыхлых песчаных почв. Для влажного грунта подойдут колеса с тракторными протекторами. Они не буксуют. Недостатком является большой вес. Металлические колеса выбирают для каменистой почвы. Чтобы облегчить работу лемеха, они утяжеляют конструкцию и не сбиваются с курса.

Достоинства и недостатки самодельных картофелекопалок

Смастерить самодельный агрегат вполне реально и довольно выгодно. Однако, у всего есть обратная сторона медали, поэтому минусы существуют и у самодельных копалок для мотоблока, хотя их и не так много.

Минусы самодельных картофелекопалок:

•  Процесс проектирования требует кропотливой работы, ведь необходимо найти чертежи. Даже готовые чертежи, найденные в сети, иногда требуют доработки и подгона «под себя»;
•  Вес самодельной картофелекопалки, сделанной своими руками, будет больше. Производители готовых копателей максимально картошки оптимизируют свою продукцию,  использую все возможности для уменьшения ее веса;
•  Больше расход горючего мотоблоком/мини-трактором при работе с  картофелекопалкой, сделанной своими руками ручной. Чем больше вес навесной картофелекопалки, тем больше расходуется больше горючего;

Плюсы самодельной картофелекопалки

•  Стоимость агрегата в итоге получается значительно ниже. Приспособление для копки картофеля от производителя стоит недешево, не каждый может себе его позволить. Себестоимость картофелекопалки в разы ниже готового варианта;
•  Индивидуальный проект под конкретный участок, почву и человека, который будет управлять процессом. Как упомянуто выше, даже готовый чертеж копалки, как правило, дорабатывается с учетом особенностей участка, почвы, собственной физической силы и т.д.
•  Усовершенствование в процессе разработки чертежа. Можно модернизировать устройство картофелекопалки, добавив дополнительные детали, которые могут повысить эффективность устройства;

Как видно, недостатки не слишком значительные. По крайней мере они не перевешивают достоинств создания картофеля копалки своими руками. Однако, если речь идет об огромных площадях, картофелекопалка для трактора или мотоблока от производителя все же будет выгоднее. Самодельные устройства больше подойдутдля средних или маленьких участков с относительно небольшой площадью посадки.

Как построить деревянный навес для авто

Строительство деревянного навеса для автомобиля своими руками начинается с закладки основания из прочных элементов. После установки опор прибиваем поперечные отрезные доски. На опоры укладываем стропила и делаем в них углубления по шаблону. Отступив на 10 см, укладываем на балку крайнее стропило. Дощатые фермы без проблем перекрывают длинный пролет. Их собирают на земле, затем поднимают, монтируют на опорных конструкциях. Это сокращает время строительства. После окончания работ по устройству крыши выполняем монтажа желоба водостока. Обиваем фронтоны вагонкой.

Деревянный кровельный материал обрабатываем водозащитной смесью и противопожарной пропиткой. Закрепляем доски на каркасе оцинкованными саморезами. На это традиционное укрытие раньше сверху стелили рубероид, в последнее время укладывают металлочерепицу или ондулин.

Особенности установки

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Как сделать грохотную картофелекопалку для мотоблока своими руками

Для изготовления грохотной картофелекопалки понадобятся такие материалы и инструменты:

• труба металлическая квадратная 40×40 мм;
• 2 металлических листа толщиной 0,3 мм и 0,4 мм;
• прут диаметром 10 мм;
• проволока 8 мм;
• металлический уголок;
• гаечные ключи;
• болты;
• кувалда;
• шлифовальная машинка;
• сварочный аппарат;
• дрель либо гравер.

За основу можно взять один из представленных выше чертежей. Пошаговая инструкция по изготовлению простой самодельной грохотной картофелекопалки такая:

1. На первом этапе изготавливают раму. Для этого необходимо распилить квадратную металлическую трубу. В результате получают три отрезка – один длиной 120 см, а два других – по 80 см.
2. Монтаж перемычек на основании рамы (четверть длины). С другой стороны фиксируют 2 элемента, на которые затем установят колеса. Они состоят из двух металлических трубок (каждая в длину 15 см, диаметром 3 см).
3. Монтаж вертикальных стоек. Для этого со стороны перемычек крепят 2 квадрата размерами 3*3 см (от края рамы отступают 5 см). Затем нужно установить стойки длиной 4 см (на расстоянии 20 см). Потом отступают еще 40 см и фиксируют стойки длиной 30 см каждая. Между собой их соединяют узкой полоской диаметром 0,4 мм.
4. Теперь нужно сделать рал. Для этого берут металлический лист небольшой толщины (0,3 мм) параметрами 40*40 см. В нижней части стоек делают два отверстия для крепления. Монтируют на стойки. Крепят такую же заготовку с обратной стороны. Затем берут лист толщиной 0,4 мм (тоже квадратный, 70*70 см) и приваривают вплотную к первому элементу. После этого придают ему конусную форму, подбивая поверхность кувалдой.
5. На завершающем этапе конструируют решетку. Берут металлический прут диаметром 1 см, прикрепляют к нижней части рала. Второй конец выводят за периметр рамы мотоблока «Нева» или другой модели. Затем устанавливают тягу и колеса.
6. Для сборки картофелекопалки необходимо соединить ее с узлом сцепки мотоблока. При этом сам вал вводят в сцепку с шлицевым хвостовиком. Шкворень помещают в отверстие сцепки и фиксируют с помощью шплинта. Затем еще раз проверяют надежность сцепления и проводят тестирование.

Наглядную инструкцию по изготовлению грохотной картофелекопалки своими руками можно найти на видео.

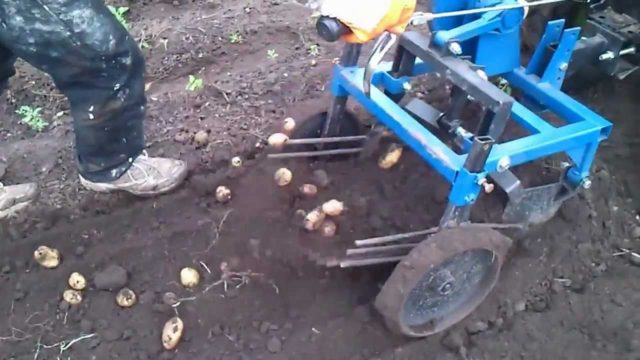

Уборка с помощью картофелекопалки

Сам процесс копки выглядит так:

1. Лемех втыкают в почву.
2. Включают аппарат, следят за движениями ножа (он должен работать синхронно с грохотом).
3. Срезают слой почвы и подкидывают ее таким образом, чтобы клубни упали на поверхность просеивателя.
4. Затем лишняя земля уходит благодаря постоянной вибрации, а корнеплоды медленно скатываются в заднюю часть или откидываются параллельно бороне.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Посадка картофеля с мотоблоком «Салют»

В первую очередь нужно подготовить почву. Весной ее культивируют мотоблоком, вместо колес, ставят фрезы, которые обычно идут в комплекте

Процесс культивации почвы требует определенной сноровки, при этом не следует торопиться, важно качественно подготовить землю. Начинают с края участка, потом поворачивают мотоблок, одной фрезой ставят на середину первой борозды и проходят следующий ряд

При этом получается, что каждая полоска обработана дважды. По времени так получается дольше, однако глубина обработки будет достаточной, почва получится рыхлой и мягкой. После такой обработки граблями ровняют лишь края участка, где был разворот техники.

Перед посадкой требуется подготовить мотоблок и установить на него соответствующее оборудование. Дополнительно понадобятся: удлинители осей, сцепка, плуг, грунтозацепы. Иногда садоводы используют однорядный окучник, однако опытные огородники считают, что с помощью плуга процесс проходит удобнее и легче. При этом не нужно делать разметку маркерами и просчитывать расстояние между рядами.

С мотоблока снимаются фрезы и устанавливаются удлинители осей, на них – грунтовые зацепы (это специальные колеса для окучивания, диаметр их – обычно около 40 см). На удлинителях имеются два отверстия, грунтозацепы крепятся на крайние – тогда между колесами получается расстояние 70 см.

В этом видео вы узнаете, как подключить картофелекопалку:

Такое расстояние считается оптимальным для рядов, удобно будет и будущее окучивание с мотоблоком. Далее снимается ограничитель глубины, и устанавливаются сцепка и плуг. В таком виде техника полностью готова к работе.

Схема посадки проста: в одном направлении нарезается грядка, в противоположном – она засыпается землей. Начинают с края, первую полосу следует сделать ровной и аккуратной, тогда остальные будут параллельны. Некоторые огородники рекомендуют натянуть шнур или канат и первый ряд пройти вдоль него. Этот совет подойдет тем, кто только осваивает работу с мотоблоками. После распашки первого ряда в него помещается подготовленный картофель, интервал между клубнями – около 30 см.

Далее аппарат разворачивают и ставят таким образом, чтобы правый грунтовой зацеп располагался справа от картофеля, но не задевал его. Проходят вдоль первой борозды, засыпая ее землей. В итоге получается аккуратный ряд с посаженным внутри картофелем. Со следующими рядами работа идентична. При такой технологии посадки расстояние между грядками получается 70 см, клубни засыпаются толстым слоем почвы, что благоприятно повлияет на рост растения.

Данный аппарат очень удобен в уборке картофеля

Вибрационное прицепное устройство

Следующая разновидность более сложна конструкционно и стоит намного больше. Такие модели, которые также называют грохотными, пристегиваются позади мотоблока и имеют собственную колесную пару. Использовать подобные копалки можно практически с любыми мотоблоками, кроме, разве что, самых легких. В основе конструкции лежит рама из квадратных профилей или уголков, стоящая на двух вертикальных стойках, нижние концы которых имеют втулки для вращения колес.

Вибрационное прицепное устройство

В передней части закреплен сквозной ковш, у которого рабочая часть в виде наклонной поперечной стальной полосы погружается в грунт и подцепляет клубни. К ковшу жестко прикреплена гребенка из длинных прутков, на которые попадает картошка по мере продвижения приспособления.

Непосредственно на раме закреплено колесо с маховиком, приводящееся в движение от двигателя мотоблока через передаточную сцепку. Посредством специальных рычагов, соединенных с маховиком, прутья решетки в нижней части получают периодически повторяющиеся толчки, от чего сильно вибрируют. Картошка, попав на поверхность «грохота», подбрасывается колебаниями гребенки, благодаря чему с нее стряхивается земля, а клубни скатываются в стороны уже практически чистыми. Встречаются различные по сложности модели, в частности – снабженные регулировочными тягами для настройки высоты расположения решетки, но в основе действия их всегда лежит принцип вибрации.

Какая лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Английские шторы

Классическая английская штора выглядит как пышный бант, складки по краям ткани, внизу объемная драпировка. Стиль может быть адаптирован под современный городской интерьер. Даже полностью опущенные вниз шторы должны иметь складки, выглядят занавески довольно тяжеловесно. Данный вариант подойдет для оформления окон просторных кухонь.

Оформление окон английскими шторами Источник kitchenguide.su

Занавески закрывают только верхнюю треть окна, сохраняя освещенность помещения.

Для оформления окна с эркером подойдут массивные и тяжелые английские занавески.

Натуральные оттенки английских занавесокИсточник homeli.ru

Английские шторы натуральных оттенков отлично дополняют и не нагружают интерьер кухни. Они выглядят величественно и дорого.

ИНТЕРЕСНЫЕ ФАКТЫ

Как копать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

К тому же механизированной может быть и прополка картошки мотоблоком, и окучивание.

Гирлянды из бумаги на Новый год 2021 своими рука…

Плюсы и минусы транспортерной картофелекопалки

На самом деле это улучшенный вариант вибрационно-грохотного навесного оборудования. Принцип действия транспортерных картофелекопалок заключается в заглублении лемеха ниже уровня залегания картофеля, который вместе с пластом земли подается на решетку транспортер, где клубни очищаются и «выбрасываются» на поверхность.

Среди достоинств такого типа прицепных устройств специалисты особо выделяют: производительность, практически идеальную очистку и сохранность картофеля, работу с любым типом грунта, надежность (подшипники вместо сайлент-блоков).

Недостатки у транспортерных картофелекопалок, к сожалению, также имеются;

• цена;
• эффективно работают только в паре с мощными и достаточно тяжелыми мотоблоками.

Как рассчитать шторы на люверсах?

Список стандартных требований

Важность баланса

Грохотная копалка для мотоблока

Собирая картофель у дачи или в поле на небольших участках, можно использовать мотоблок. Но обязательным атрибутом тогда является наличие копалки. Самым популярным вариантом для мотоблока на сегодня является копалка грохотная самодельная. Чертежи и размеры можно с лёгкостью найти в интернете, поэтому с проектированием проблем не будет.

Простое вибрационное оборудование можно изготовит из:

• Швеллера из железа.
• Куска прочной стали (не меньше 5 миллиметров), которая будет применяться для лемеха. Идеально подойдёт полотно от пилы или любая другая закалённая сталь.
• Железные угольники.
• Прутья, сделанные из стали, железа. Как вариант, можно использовать арматуру.

Конструкция будет состоять из таких деталей:

• рамы (основы копалки);
• подвески;
• тяги;
• передвижных деталей (резиновые или металлические колёса).

В качестве необходимых материалов потребуются:

• болгарка;
• сварка;
• дрель и свёрла;
• уровень строительный;
• угольники;
• крепежи дополнительные;
• гайки и болты.

Таким образом, собрать копалку дома может даже начинающий мастер, и в хозяйстве появится полезная и незаменимая вещь.

Это интересно: Картофелесажалка для мотоблока своими руками: рассматриваем тщательно

Рекомендации профессионалов

Для того, чтобы получить ожидаемый результат при разработке дизайна штор в спальную комнату следует учесть геометрическую форму и размеры проемов, ширину подоконников, наличие балконной двери. Эти важные детали способны найти отражение при оформлении комнаты.

Нестандартные мансардные окна желательно оформлять рулонными шторами или тяжелыми двухслойными портьерами. Стационарные шторы из цельных тканевых отрезов выразительно подчеркнут окно в эркере.

При наличии балконной двери следует сохранить возможность беспрепятственного доступа на балкон. Для этого можно использовать модель с подъемным механизмом. Для варианта раздвижных штор одну сторону закрепляют подхватами к специальным креплениям на поверхности стены.

Выбирая шторы для спальной комнаты площадью менее пятнадцати квадратных метров, следует использовать светлые тона тканей. Это позволит визуально расширить пространство, создать атмосферу комфорта и уюта.

Использование холодных оттенков синего цвета позволит создать благоприятную атмосферу покоя и простора в спальном помещении. Занавески ярких оттенков помогут создать оптимистичный настрой и расположение к хорошему времяпровождению у владельца.

Для традиционного прямоугольного окна нет ограничений в выборе стиля и цвета гардин. Окна в мансардной части здания смотрятся красивее с рулонными шторами. Для оформления окон в эркере неплохим вариантом станет использование неподвижной конструкции штор. В простенках размещают прямые полотна ткани. Они удачно подчеркивают форму окна, оставляя на втором плане ломаную линию стены.

Цветной или однотонный хлопковый тюль

Интерьер в стиле софтминимазм

Применение белых обоев в интерьере квартиры, дома

Белоснежные обои являются единственным видом оформления стен либо оригинально сочетаются с другими материалами – деревом, камнем, пластиком, металлом, стеклом. Красиво смотрятся «союзы» двух видов обоев с различным рисунком – мелким и крупным, монохромным и цветным, а также с резко контрастирующими. Пол в помещении с белоснежными стенами делается светлым, но обязательно темнее потолка, стенок.

В прихожей

Здесь белоснежные стенки лучше сделать хорошо очищающимися хотя бы снизу, так как с улицы приносится пыль, грязь, особенно в мокрую погоду. На одну треть от пола стены оформляют пластиковыми панелями, беленым дубом, другой древесиной. Остальное доклеивается обоями. Качественные моющиеся материалы наклеивают от пола до потолка или на потолок тоже. Популярным оформлением коридора является рисунок из белых кирпичиков, по которым вьется зеленая лиана; бело-серо-желтых камушков, будто бы лежащих в воде; синих, коричневых сапожек и зонтиков на кремово-белом фоне.

В гостиной

На пол кладут светлый ламинат, потолок иногда оклеивают. Три стены могут совсем не иметь рисунка, четвертую же украсят фотообои с изображением утреннего города в бело-розовых тонах, кремово-зеленого лесного пейзажа, бело-желтых бабочек, букета огромных ромашек, лилий, георгин, чайных роз, цветущих яблонь. Интересно смотрятся черно-белые изображения животных – белых медведей, пингвинов, кроликов, кошек и др. Шторы делаются со светлыми элементами либо контрастные, а тюль белоснежный. Контрастные бордюры по периметру потолка разнообразят интерьер. В меблировке, однотонных драпировках не стоит использовать чрезмерно мрачные цвета, особенно когда стены глянцевые – они отразят колер, создавая ощущение «грязи».

В кухне

Полностью белая кухня означает чрезмерные временные затраты на ее уборку. Потому белоснежными обоями оформляется только столовая зона. Тут будут уместны изображения фруктов, цветов, посуды, «горохов», квадратов. Для придания интерьеру свежести используют «морозные» рисунки, какие образуются зимой на окнах. Пространство кухонного фартука, место рядом с мойкой, плитой, оформляется моющимися обоями либо пластиковыми панелями. На пол здесь кладут светлую керамическую плитку, сам гарнитур делается контрастным. Обеденный стол, стулья – прозрачные, что придаст дополнительного простора тесной кухоньке.

Подходящий клей подбирается в зависимости от материала изготовления обоев, иногда сочетается несколько видов – для середины, кромок.

В спальне

В стандартном оформлении спальни все оклеивается белым, стена в изголовье – контрастными обоями, фотообоями. Рисунки дублируются на других предметах, элементах – занавесках, покрывале, обивке мебели, которые делаются любого подходящего цвета. Мебель здесь предпочтительна светлая, если имеются другие цветовые акценты. Или же допускается контрастная – тогда стены станут просто фоном. Потолок здесь также оклеивают обоями, но полностью белыми либо с рисунком, отличающимся от того, который будет на стенах. Светлые кружевные плафоны на прикроватных светильниках сделают интерьер завершенным.

Если приклеить на белоснежные стены контрастирующие вставки из кусочков другого цвета, получатся своеобразные картины.

В детской

Для комнаты девочки подойдут фотообои с бело-розовыми принцессами, феями, летающими пони, цветочными сюжетами. Все это сочетается с кружевами на постельном белье, занавесках, пологе над кроватью. Мальчику понравится бело-голубая морская тематика – парусники, якоря, пена на гребнях волн, сине-белые драпировки-тельняшки.

Подросток любого пола, возможно, предпочтет сочетания с фиолетово-черным, мрачно-коричневым, темно-сине-серым. Это явление временное, да и обои, особенно простые, бумажные, легко переклеить в любой момент, полностью обновив интерьер.

Для самых маленьких используются натуральные материалы, рисунки пастельных оттенков, так как резкие контрасты способны напугать малыша. Изображения героев развивающих мультфильмов, первых детских сказок придутся как раз к месту.

Типы

Дополнительное оборудование для копания картофеля может различаться по размеру, строению, шириной рабочей полосы, возможностью работы по различным сорнякам, способами очищения клубней от почвы. Однако чаще всего выделяют два типа картофельных копалок по их принципу работы: пассивные и активные.

Пассивные

Являются самыми простыми типами копалок для мотоблоков. Основное их преимущество — это небольшая стоимость и возможность подсоединения практически к любой модели мотоблока. Чаще всего такие картофелекопалки делаются в форме лопаты, напоминающей по своему виду сердце. В ее верхней части находятся зубья, а нижний край заострен. Своей острой частью устройство входит в почву, при этом зубчатая часть поднимает картофельные клубни на поверхность. Самые большие земляные комья распадаются в тот момент, когда попадают на зубья.

Активные

Подключаются к мотоблоку при помощи ремня, редуктора, вала отбора мощности (ВОМ). Для них также предлагаются специальные адаптеры, позволяющие использовать для крепления ремень. Такие картофелекопалки отличаются высокоэффективной работой и надежностью. К тому же они лучше очищают корнеплоды от земли, что упрощает ручной труд. Подразделяются такие копалки на следующий ряд устройств:

• транспортерные, в которых для очистки урожай проходит по транспортерной ленте;
• вибрационные, которые оснащены вибрационной решеткой; они имеют еще одно название — грохотные.

Стоит отметить, что копалка транспортерного типа также нередко используется для сбора урожая свеклы или лука. При этом она способна обрабатывать поля большой площади.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Натяжные навесы для стоянки автомобилей

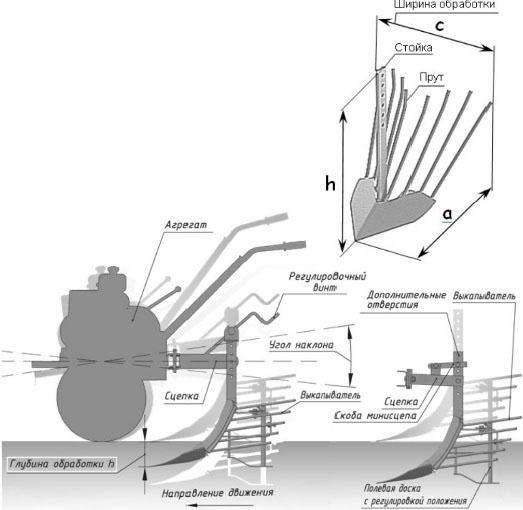

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Монолитное перекрытие по профлисту

Какая картофелекопалка лучше?

Наиболее лучших картофелекопалок нету – их вид необходимо подбирать, исходя из своей цели:

• Веерообразная – наиболее простое и дешёвое устройства для огорода. При отсутствии тяжёлой почвы и относительно маленького участка данный вид устройства наиболее оптимальный.
• Грохотная – более удобное и производительное устройства для сбора урожая. Более дорогая при покупке или самостоятельном изготовлении, но хороша при большой посевной площади – она позволяет быстро собрать урожай практически без его потери в %.
• Транспортная – более лучший вид грохотного типа, используемый для обработки большой посевной площади. Несмотря на свою цену – быстро окупается при необходимости постоянно собирать большие объёмы клубней как картофельных, так и прочих.
• Барабанная – крайне редко встречается в магазинах и в основном изготавливается самостоятельно. По изготовление сходство с изготовлением грохотного механизма, но в практическом использовании – кроме более хорошего отделения грунта от клубней конструкция уступает грохотной картофелекопалки.

Картофелекопалка своими руками

Для того чтобы сделать картофелекопалку своими руками, потребуются такие материалы и инструменты:

• рама из металла (ее изготавливают путем приваривания несколько уголков размером 63х40 мм друг к другу).
• железный швеллер, трубы диаметром 13 см;
• металл листовой (толщина его должна составлять не меньше 7 мм);
• арматура с диаметром 10 мм;
• метизы;
• цепь (применяется для передачи вращательных движений);
• стойки металлические (их изготавливают из кусков трубы, швеллера);
• металлические или резиновые колеса;
• металлический или арматурный барабан;
• болты №10.

Мотоблок Нева с картофелекопалкой

Для изготовления копалки потребуются такие инструменты:

• сварочный аппарат (для соединения между собой деталей и сооружения железной рамы);
• ключи гаечные;
• молоток;
• кувалда;
• ножницы по металлу;
• пила по металлу;
• дрель и сверла.

При работе следует придерживаться чертежа грохотной картофелекопалки для мотоблока. Последовательность действий при сборке этого агрегата такая:

1. Изготовление рамы с помощью сварочного аппарата из уголков и швеллера. На ней будет удерживаться вся конструкция. Ее длина должна быть примерно 120 см.
2. Отступив вниз от рамы 30 см, приварить швеллер для установки регулирующих частей.
3. Соединить методом сварки стойки. Сначала нужно установить наиболее длинную стойку 50 см, затем еще две – по 40 и 30 см. К ним приваривается основание.
4. Соединить стойки оставшимися частями швеллера. После правильно проведенных работ они должны иметь треугольную форму.
5. Приварить к одному из треугольников листовую пластину шириной примерно 30 см. После того, как вся конструкция остынет, согнуть ее кувалдой, закрепить возле второго треугольника. Лемех делается из металлических выточенных пластин и крепится при помощи болтов.
6. Приварить арматуру к основанию. По бокам металлических прутьев нужно поместить толстый лист металла.

Важно! Этот лист металла следует установить для того, чтобы выкопанные корнеплоды не смогли вывалиться из решетки во время сбора урожая. Затем на элеватор устанавливаются валы, реагирующие вращение колесного механизма

Для сборки опорно-транспортного узла нужно закрепить стержень с помощью звездочек. К нему надо приварить диски, к которым прикрепляются колеса

Затем на элеватор устанавливаются валы, реагирующие вращение колесного механизма. Для сборки опорно-транспортного узла нужно закрепить стержень с помощью звездочек. К нему надо приварить диски, к которым прикрепляются колеса.

Важно! Для сооружения картофелекопалки необходимо применять металл толщиной не меньше 7 мм. https://www.youtube.com/embed/bM39CONi4GQ

Видео-обзор работы картофелекопалки ККМ-1
