Строительство каркасных домов по финской технологии

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Большие мансардные фермы могут быть составными, для удобства транспортировки

Фермы бывают самых разнообразных и причудливых форм.  Более того,  мансардные и полумансардные этажи так же чаще всего реализуются через фермы.  В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Установленные фермы.Там где 1.5 этажа — использованы мансардные фермы.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Монтаж фермы краном

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен.  Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус).  Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка.  То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Обратите внимание на толщину контр обрешетки

Касательно кровельных покрытий.  В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.),  мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

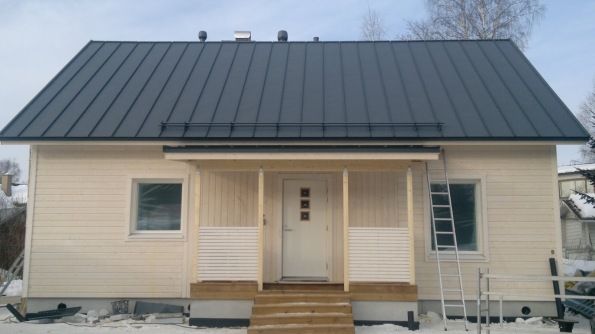

Фальцевая кровля — очень популярный вариант

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы  деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

Естественная приточная вентиляция

• Лучше всего проводить монтаж до отделки помещений, прямо в ходе строительства. Если клапан будет находиться за радиатором отопления, его нужно временно демонтировать и отметить маркером месторасположение будущей вентиляции.
• Делается отверстие под вентиляционный канал.
• В образовавшийся канал монтируется вентиляционная труба с утеплителем.
• Корпус клапана не должен касаться трубы, поэтому его можно прикрепить с помощью монтажной пены. Корпус, как и трубу можно утеплить, либо надеть шумопоглотитель.
• С внешней стороны вентиляционной трубы одевается защитная решетка, с внутренней – специальная крышка.

Если, подбирая проект будущего дома, вы выбрали финские дома каркасники, постройка будет прочной и надежной, при грамотном выборе материалов позволит сэкономить значительную часть бюджета.

Монтаж вентиляционных систем

Особое внимание при строительстве необходимо уделить созданию вентиляции в каркасном доме. Этот вопрос актуален для ведения строительства с применением высокотехнологичных готовых стен, с уже смонтированными окнами и системами коммуникаций

Система вентиляции.

Многие строители пренебрегают установкой вентиляционных систем, рекомендуя просто открывать пластиковое окно в режиме проветривания. Но в таком случае не только тратятся дополнительные средства на обогрев или охлаждение дома, но и портится утеплитель вместе с материалами, являющимися основными при строительстве.

Если возводится сезонный дом – дача и в помещении не так много комнат, можно осуществить самостоятельный монтаж вытяжки в каркасном доме. Монтаж естественной вентиляции с приточными клапанами пройдет без трудностей и не принесет дополнительных затрат. При строительстве круглогодичного дома, приточная вентиляция должна быть установлена как минимум в санузлах и на кухне.

Инструменты для создания вентиляции в каркасном доме

• Гаечные ключи.
• Перфоратор и дрель.
• Шуруповерт.
• Молоток.
• Маркер.
• Струбцина.
• Трещеточный ключ.

На заметку

Если при строительстве встал вопрос как сделать вытяжку в каркасном доме с наименьшими затратами, можно смонтировать естественную приточную вентиляцию, для которой не понадобиться никакого электрического оборудования, что не влечет дополнительных затрат.

Как выполняется обшивка дома доской

Для отделки фасада дома применяется множество облицовочных материалов, украшающих любой фасад, если все сделать грамотно. Доски – это идеальный вариант, но при монтаже стыки промазываются герметиком.

Монтаж обрешетки

Брус для создания обрешетки располагается вертикально, потому как дощатая отделка крепится горизонтально. Доски внахлест или елочкой крепятся на обрешетку. Этот способ хорош тем, что под облицовку возможно положить утеплитель или мембрану, что актуально для зданий из газо- или пеноблоков.

При создании каркаса используется брус, сечение которого 5х5 см. Обязательно проведите обработку антисептиком перед монтажом для создания защиты от процессов гниения. Если планируете нанести несколько слоев, то делайте перерывы, чтобы средство успело полностью высохнуть.

Разработано несколько способов крепления обрешетки с учетом материала стен:

• блоки – каркас к стенам крепят дюбель-шурупами;
• дерево – брус приколачивают длинными гвоздями (если под каркасом нет утеплителя);
• при использовании утеплителя – каркас крепится на специальные подвесы для гипсокартона с учетом его толщины.

Каждый брусок нужно располагать друг от друга на расстоянии до полутора метров. На практике шаг равен длине доски, используемой при обшивке. Когда в планах положить утеплитель, учтите, что шаг равняется ширине рулона или плиты теплоизоляции.

Если выполняется отделка снаружи при помощи обрезной или не обрезной доски в планах проложить слой утеплителя, то учитывается следующее правило – паропроницаемость всей отделки плавно увеличивается в наружную сторону от стен. Пренебрегая его, вы получите скопление конденсата в каждом слое отделки, что приведет к разрушению отделочных материалов и самих стен.

Значит, изначально проводится гидроизоляция стен. Когда производятся работы в строениях из кирпича или блоков, применяется битумная мастика. Но на практике чаще применяются материалы в виде рулонов, настилаемые по обрешетке внахлест, причем стык должен составляет 10 см

Важно – между утеплителем и стенами оставляется небольшое расстояние под вентиляцию

Подготовьте все, что понадобится для работ: герметик, брус, мастика, необрезная доска, гвозди или дюбеля, утеплитель. Обшивочная доска может монтироваться либо плотно друг к другу, либо внахлест. По качеству этот вариант обшивки ничем не хуже сайдинга. Первый вариант более сложный, но внешне выглядит презентабельнее.

Предлагаем ознакомиться Установка маяков на стену под штукатурку

Отделка стен не обрезной доской выполняется лицевой частью над предыдущей. Для крепежа используют гвозди. Такой способ актуален при колебании уровня влажности, для сохранения целостности структуры.

Наружная плитная обшивка, ветрозащита и элементы жесткости каркаса.

Еще одно яркое отличие от американцев.

В Американском каркасе, в 99% случаев используется сплошная обшивка  плитами OSB3 по наружной стороне + ветро гидро защитная мембрана поверх.  ОСП выполняет конструкционную роль — придание каркасу пространственной жесткости. А мембрана предохраняет ОСП от избыточной влаги, в случае каких либо протечек по фасаду.

В Скандинавских каркасах — это крайне редкий, практически не встречающийся вариант.   В основном можно выделить три типа реализации обшивки, ветрозащиты и элементов жесткости.

1. Использование снаружи мягких древесно волокнистых плит (МДВП). На  нашем рынке такие плиты известны под брендами Isoplaat (Изоплаат) и Steico (Штейко).  Эти плиты выполняют сразу 4 роли.  Придают пространственную жесткость каркасу, выполняют функцию ветрозащиты, дополнительного утепления и звукоизоляции.

2. Фасадный гипсокартон. Это очень распространенное решение.  Наиболее типичный вариант — Gyproc GTS9.  К сожалению этот тип материалов вообще никак не представлен на российском рынке в свободной продаже.  Кнауф пытался выпустить пробную партию, но продукт не нашел широкого покупательского спроса и производство было прекращено.  Надеюсь с развитием каркасного домостроения ситуация изменится. Так как это отличное решение для пространственной жесткости каркаса и ветрозащиты за минимальные деньги.

   Дом обшит фасадным ГКЛ

   Монтаж фасадного ГКЛ, крепят на скобы

3. Придание жесткости каркасу врезанными укосинами или жесткими плитными материалами (фанера) установленными только по углам здания.  Снаружи по каркасу никакой плитной обшивки нет, только ветрозащитная пленка.

В последнее время стали появляться варианты с использованием в стене ОСП, но в отличии от американского варианта, в скандинавском варианте ОСП обычно ставится с внутренней стороны помещения.

Кроме того, иногда (но далеко не всегда) в первых двух вариантах сверху так же ставится ветрозащитная пленка.

Мне импонирует такой подход к конструкции стены, тем, что у скандинавов никогда не используется снаружи материал с относительно низким паропропусканием (например ОСП) — за счет чего, с точки зрения паропроницания конструкция получается более правильной и «дуракоустойчивой».

В Российских «интернетах» часто можно встретить мнение о том, что если применять для обшивки достаточно мягкие материалы типа ГКЛ или МДВП — то обязательно нужно использовать укосины. Так как по сравнению с американским ОСП, эти материалы хлипкие.  Я не согласен с этим мнением.  Во первых надо понимать в каким именно направлении, работают эти материалы в стене.  И в этом направлении этим мягкие материалы весьма прочны.Кроме того, тут действует, как я называю, «принцип пучка стрел».   Возможно одной только плитной обшивки этими материалами будет и недостаточно, но в совокупности с внутренней и наружной фасадной обшивкой — вполне достаточно.  То есть каждый «слой пирога стены» вносит свой небольшой вклад в конструктивную жесткость и результат вполне достаточный.

Слабости постройки

Высокая требовательность к качеству строительных материалов. Особенно это касается древесины для каркаса, балок, кровельного материала;

Готовое здание необходимо каждый год проверять на предмет повреждений обшивки, грибка, гниения древесины, проч.

Для возведения здания необходимо закупить достаточное количество уже высушенного бруса с влажностью от 12 до 18 %. Такой материал позволит быстро и качественно возвести внутренний каркас, который будет держать стены вместе. Сухой, но не пересушенный брус, это одна из самых важных деталей строительства. При влажности примерно в 15 % древесина хорошо поддается любому типу обработки: сверлению, строганию, пилению и проч. При этом она не станет «крутиться», как это часто бывает с сырыми пиломатериалами.

Осмотр жилья заключается в проверке стен, каркаса, кровли на предмет грибка, гниения, плесени, повреждений: трещин, сколов и проч. Слабое место может сильно навредить всей конструкции, потому необходим тщательный, профессиональный уход.

Монтаж пола

Черновой пол, как правило, обустраивается из фанеры или ОСБ листов. Расстояние между брусьями обвязки при этом должно быть кратно размерам листа. На нижнюю обвязку укладываются лаги, расстояние между которыми должно быть равно ширине утеплителя. А в местах, где предполагается дополнительная нагрузка (например там, где будет камин или печь) стыковка лаг производится более плотно.

В финских домах теплыми являются как стены, так и пол, поэтому нужно произвести утепление последнего. Для этого на первый слой из фанеры или ОСБ листов укладывают выбранный утеплитель (например минеральную вату). После этого утеплитель и лаги покрывают слоем пароизоляции.

Для обустройства вентиляционного зазора на всю длину лаг укладывают доку, и покрывают её листами ОСБ или толстой фанерой. Этот слой и будет чистовым полом. А выбранное декоративное покрытие настилают уже по окончании строительства при отделочных работах

Важно! Для предотвращения загнивания или поражения вредителями, все элементы дома из дерева обязательно нужно покрыть антисептиком

Бюджетный вариант финского фундамента

Закладку базиса ленточного типа можно производить как при помощи чистых бетонных составов, так и с различными добавками, такими как шлаки. При создании столбчатого основания применяется цельный красный кирпич или бетонные смеси с содержанием бута. Подобные растворы можно изготовить и самостоятельно, при этом он будет надежным и качественным. Для создания плитного состава не потребуется особо дорогостоящих материалов, все компоненты стоят дешево. Этот нюанс является весомым преимуществом, который поможет неплохо сэкономить при строительстве здания.

Современные финские технологии помогут построить базис и саму постройку в кратчайшие сроки. Существенным минусом таких конструкций можно считать большой комплекс работ, который требует много сил. В Финляндии распространенным решением являются щитовые сооружения на основе СИП панелей. Для их возведения не понадобится процедура армирования. Такое решение позволит неплохо сэкономить на монтаже опалубки и заливке бетонного раствора.

Плитный фундаментИсточник roomester.ru

Также хорошим вариантом является монолитное сооружение, на которое будут опираться пено- или газобетонные плиты. Но при таком выборе ленточный базис может немного промерзать. Это станет возможным из-за отсутствия соединения между теплоизолятором и материалом отмостки. При обратной засыпке щебня с установкой дренажной системы этот фактор будет оказывать минимальное влияние на качество постройки.

Виды каркасных домов

Каркасные дома возводятся из разных материалов. Применяются и разнообразные методы обшивки зданий. Есть несколько типов каркасных сооружений:

• Каркасные.
• Каркасно-щитовые.
• Каркасно-рамочные.
• Каркасные пстройки из СИП панелей.

Чаще люди отдают предпочтение изолированным панелям СИП из-за надежной теплоизоляции. Экономя на оплате за энергию в отопительный сезон, можно возместить затраты на сооружение постройки. Выбирая строительные материалы, во главу угла ставят их прочность и эксплуатационные качества.

На заметку
Важна легкость конструкций вместе со способностью выдерживать нагрузки. Устойчивость к различным внешним воздействиям. До начала подготовки проектно – технической документации учитывают все свойства материала. Соответствует ли они техническим требованиям.

Давайте рассмотрим каркасное строительство, технология имеет много плюсов.

Каркасные постройки

Размеры доски при сооружении каркасного дома находятся в прямой зависимости от площади постройки и высоты его стен. Учитываются погодные условия местности, этажность и конфигурация каркаса. Как правило, толщина доски 30 – 50 мм на 100 – 200 мм в ширине. Выдерживая расстояние 40 – 60 см вертикально и 40 – 100 см горизонтально, их сбивают в соты, так называемый каркас сотами.

Технология строительства.

Углы и место крепления дверей укрепляют укосинами или раскосами в каркасной постройке, для придания жесткости конструкции. Внутрь сот помещают теплоизолирующий материал. Применяют рулонную дышащую пароизоляцию, которая пропускает воздух и образовавшийся конденсат наружу, но препятствующую проникновению холодного воздуха извне.

С внешней стороны, после монтажа обрешетки, строение отделывают сайдингом или деревянной вагонкой. Отделка изнутри начинается после окончания внешних работ. Очень качественно строятся каркасные дома, технология является не сложной и позволяет поднять постройку за небольшой промежуток времени.

Каркасно-щитовая постройка

Технология строительства каркасного дома поэтапно производится из готовых щитов, внутренняя часть которых представляет собой каркас. То есть, деревянный каркас интегрирован в стеновые панели. Каркасно-щитовые дома отличает усиленная прочность за счет применения ОСП и ЦСП (ориентировано – стружечная плита и цементная стружечная плита).

Монтаж каркасно-щитовой постройки с помощью крана.

Ориентировано – стружечная плита изготавливается из прессованной щепы дерева хвои. Для водостойкости пропитывается смолистым веществом или воском. Для прочности снаружи покрывается лаком. Материал долговечен, влагоустойчив, экологически чист.

Также применяют стойкую к влаге фанеру или доску. Каркасные постройки построенные по технологии получаются жесткие и устойчивые. Самостоятельно каркасно-щитовой дом без спецтехники поднять невозможно. Каркасное строительство, технология, видео постройки каркасного дома из готового домокомплекта.

Каркасно – рамочный дом

Собирается из каркасных рам на месте стройки. Рама дома может быть деревянной или из металлического профиля

Сочетание дерева и металла применяют с осторожностью, потому у этих строительных материалов разные характеристики: прочность, срок службы, методы крепления

Каркасно-рамочная постройка.

Производится строительство каркасного дома поэтапно: сначала собираются рамные панели. Монтируется каркас и только после этого каркасная рама обшивается ОСП и утепляется. Каркасное строительство при помощи каркасных рам не сложная технология, которую можно реализовать своими руками.

Строительство из СИП панелей

Строительство каркасных домов из СИП панелей с большим энергосберегающим эффектом актуально в условиях крайнего севера или там, где преобладает холодная погода. Панель – прочная монолитная конструкция из трех слоев. Между двумя деревянными плитами надежно вклеен слой утеплителя.

Дом из сип панелей в сборе.

Возводимые каркасные дома, технология которых основана на SIP панелях обходится сравнительно недорого, занимают немного времени. Их неоспоримые преимущества – долговечность, прочность и безопасность.

Преимущества финской технологии каркасного строительства

• Эстетичность. Дерево обладает естественной природной красотой, поэтому ни внешние, ни внутренние стены нет необходимости зашивают или обрабатывать какими-либо другими материалами. Дерево можно пропитать маслом или другим покрытием, чтобы защитить от влаги, повреждений насекомыми и других разрушающих факторов, а также подчеркнуть его фактуру и оттенок.
• Долговечность. Древесина тщательно просушивается на предварительном этапе, отбраковывается, а после обрабатывается антипиренами, антисептиками и другими составами, которые предотвращают ее быстрое разрушение. Поэтому дом, собранный из качественного дерева в соответствии с технологией, простоит минимум 70 лет.
• Экологичность. В строительстве используется натуральный материал, выбор обработки и утеплителя зависит от пожеланий владельца дома.
• Высокая скорость и простота сборки. Конструкция каркасного дома высотой в один или полтора этажа не требует устройства массивного фундамента, для нее подходит ленточный или свайно-винтовой фундамент, требующий для устройства меньше вложений и времени. Сборка дома производится в течение нескольких дней без привлечения тяжелой строительной техники.

Строительство каркасных домов по финской технологии

Фундамент для каркасного дома

Исходя из того, что все составные в конструкции домов, сооружаемых с использованием финской технологии, очень легкие, отсутствует необходимость закладки глубокого и мощного фундамента. Исключение составляют неустойчивые грунты. В этом случае закладывается ленточный фундамент, но не глубокий или же, как вариант, столбчатый. При этом экономия стройматериалов весьма ощутима. При закладке ленточного фундамента используются растворы бетона либо шлакобетона, для столбчатого фундамента подойдет красный полнотелый кирпич либо бутобетон (бутобетонный фундамент). Одновременно с заливкой фундамента монтируются закладные детали, предусмотренные для дальнейшей обвязки каркаса стен.

Строительство первого этажа дома по финской технологии

1. Устройство перекрытия

Когда работы по устройству фундамента завершены, производится монтаж перекрытия первого этажа. Сверху на междуэтажное перекрытие укладывается так называемый черновой пол. Устройство которого, начинается с каркаса, монтаж выполняется балками сечения 245х100 мм. Ширина межбалочного шага не более 40 см. Черновой пол зашивается фанерой, имеющей толщину от 18 мм. Теперь можно приступить к строительству каркаса стен.

2. Сборка каркаса стен

Каркасные стены вначале собираются в положении лежа на полу. В качестве основы выступает обрезная доска сечением 150х50 мм (+/- 5 мм допускается). Для надежности узлы каркасного дома крепиться двумя способами.

Каркасный замок, вмонтированный в деревянный брус, дополнительно укрепляют саморезами, тем самым обеспечивая надежность соединений. Как известно, в первый год наблюдается усадка фундамента, что влечет за собой деформацию конструкций. Для предотвращения этого процесса необходимо использовать подвижные соединения.

Сборка каркаса стен дома по финской технологии

3. Обшивка каркасных стен

Затем каркас обшивается специальным листовым материалом (негорючая ветрозащитная паропроницаемая мембрана) толщиной 25 мм. Материал, из которого изготовлены эти листы, выполняет двойную функцию: повышает прочность конструкции и усиливает тепло- и гидроизоляционные качества стен за счет ветро- и влагонепроницаемости.

Обшивка каркасных стен дома по финской технологии

4. Установка каркасных стен

После этого выполняется установка стены в вертикальное положение и ее соединение с нижним перекрытием. Наиболее надежным является крепление бруса шпильками. Стены после установки соединяются между собой посредством болтов, проходящих через отверстия в угловых брусьях каркаса.

Строительство второго этажа дома по финской технологии

Сверху на стенах первого этажа монтируется межэтажное перекрытие. При этом следует учитывать, что пол второго этажа испытывает несколько меньшую нагрузку, чем пол первого этажа, поэтому сечение балки можно взять меньше, 245х50 мм. Чтобы пол был достаточно прочным, допустимый шаг балок не более 35 см. Черновой пол зашивается фанерой, имеющей толщину 18 мм. Монтаж стен производится аналогично первому этажу.

Строительство крыши и устройство потолка

Верхняя часть стен является основой для крыши, на которой будет собираться стропильная система. В качестве стропильной балки можно использовать брус размером 150х50 мм (если в плане дома не запланировано устройство жилого чердака или мансарды). Изнутри помещения балки обшиваются фанерой. Это черновой потолок. После делается подшивка потолка каркасного дома, которая может выполняться фанерой толщиной от 8 до 10 мм. На балки устанавливают стропила крыши, которые покрываются обрешеткой. Как оговаривалось ранее, крыша у финских домов двускатная. Кровельный материал, предусмотренный в проекте дома, прикрепляется к обрешетке.

Строительство крыши и устройство потолка дома по финской технологии

С целью обеспечения противопожарной безопасности и биозащиты, заранее перед началом строительных работ все деревянные части конструкции каркасного дома обрабатываются антипиреновым составом и антисептиками.

Отделочные работы

После того как монтаж кровли будет завершен, производится отделка дома блок-хаусом, который создает видимость цельных бревен. Как вариант, можно зашить вагонкой. Чтобы предотвратить скопление на внутренней стороне отделки конденсата, между наружной отделкой и ветрозащитным материалом оставляется пространство, служащее для естественной вентиляции.

Затем монтируются окна, выполняется разводка всех необходимых коммуникаций, утепляются стены и, как завершающий этап, производится окончательная отделка помещения.
