Доработка схем светодиодных ламп

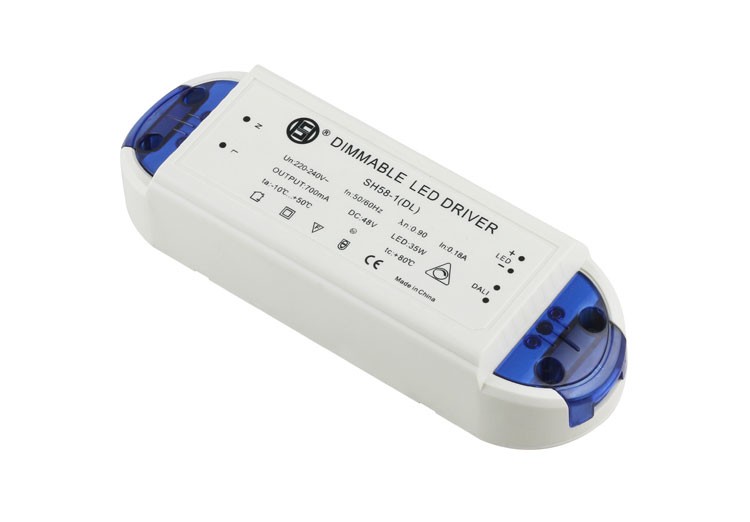

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:

1. Стабилизация силы в точном значении выходных параметров.
2. Задание амплитуды.
3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных характеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трансформатор.

При изготовлении
преобразователя своими руками следует знать его основные характеристики:

1. Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
2. Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило,
представляет собой набор пространственно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.

Поэтому потребуется понизить
амплитуд и силу, а также трансформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.

Мероприятия по борьбе с мерцанием светодиодов

Светодиодная лампа из энергосберегающей своими руками имеет огромное преимущество, но нужно потрудиться, чтобы при работе самоделки пользователей не беспокоило излишнее мерцание LED:

1. Управляйте светодиодными продуктами с использованием источника питания светодиода, который предназначен для их расчётной нагрузки.
2. Убедитесь, что все используемые продукты LED совместимы с цепями управления и источником питания.
3. Проверьте отсутствие проводов и других неисправностей светильника и убедитесь, что диммеры не перегружены.
4. Рассмотрите возможность использования постоянного тока светодиодного драйвера.
5. При установке системы поэкспериментируйте, чтобы узнать, есть ли минимальный уровень затемнения, который вам мешает.

Чтобы избежать влияния мерцания светодиодов, нужно всегда помнить о вышеуказанных моментах.

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

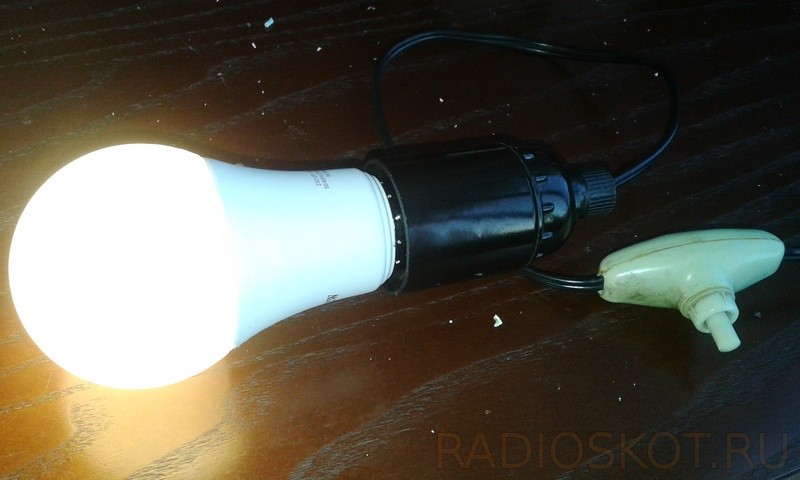

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

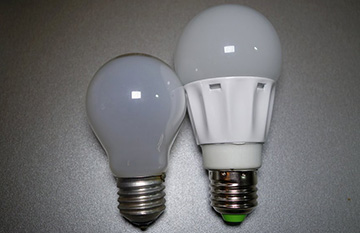

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Советы по выбору LED-ламп

При покупке LED-устройств важно обращать внимание как на их технические характеристики, так и на ряд других нюансов. Лучший способ выбрать комфортную для глаз светодиодную лампу – включить одновременно несколько моделей в магазине и сравнить их светимость

Лучший способ выбрать комфортную для глаз светодиодную лампу – включить одновременно несколько моделей в магазине и сравнить их светимость

Представленные советы помогут приобрести качественный светильник, который прослужит долго и будет комфортен для глаз.

1. На упаковке LED-ламп должна быть надпись об отсутствии пульсации.
2. Световой поток должен быть больше, чем у заменяемой лампы накаливания.
3. Рекомендуется сравнивать свечение ламп одинаковой мощности ещё в магазине.
4. При наличии выключателя с индикатором желательно предварительно убедиться в корректной работе с ним LED-ламп.
5. Потолочные лампы с небольшим углом рассевания света могут слепить глаза.
6. Рекомендуется покупать лампы в крупных магазинах, предоставляющих минимум 2 года гарантии.

Желательно приобретать светильники только известных производителей, потому что изделия дешевых малоизвестных брендов зачастую не соответствуют заявленным на упаковке характеристикам.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие

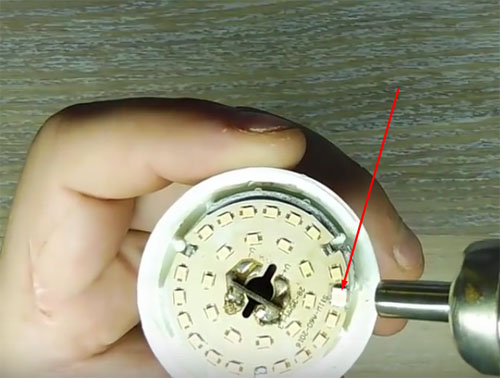

	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.

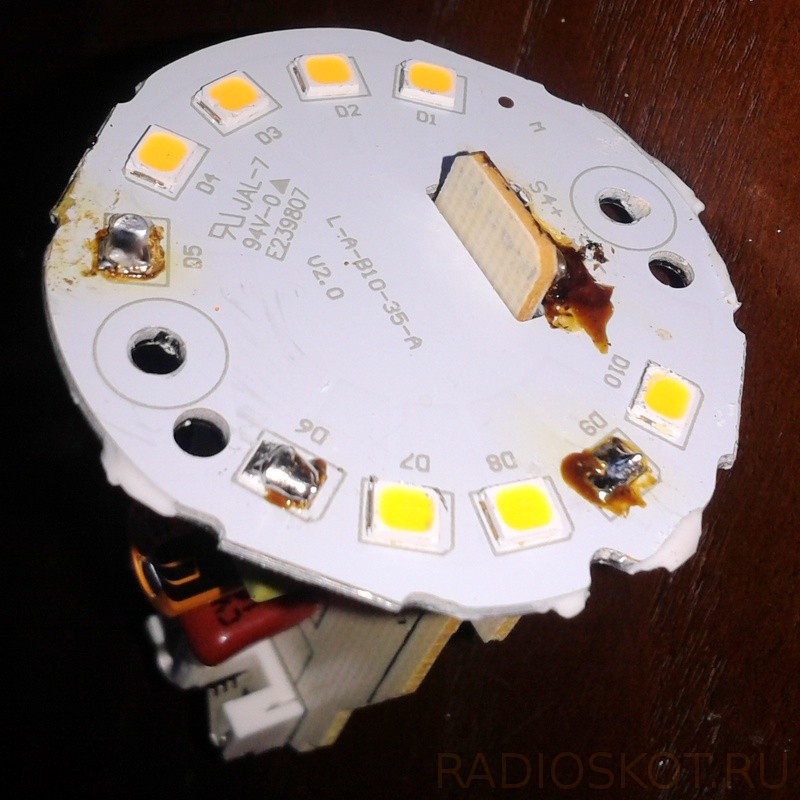

	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.

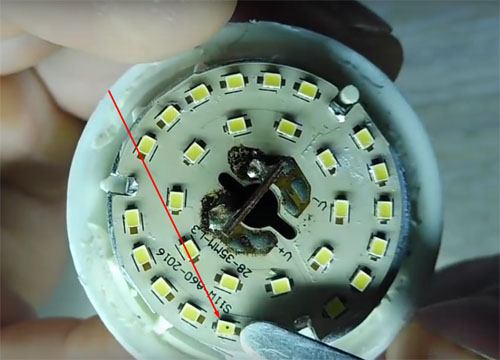

	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Светодиодные лампы в зависимости от вида колбы

Разнообразие форм современных ламп позволяет выбрать подходящие типы для любых целей. Самыми распространенными формами колб являются «кукуруза», «груша», «свеча».

Кукуруза

Как следует из названия, колба напоминает кукурузный початок. Она имеет вытянутую цилиндрическую форму, по диаметру не намного превышает размер цоколя. Множество желтых диодов располагаются на подложках в виде многогранника и напоминают кукурузные зерна в початке. Лампы обладают хорошей способностью к рассеиванию света, угол которого может превышать 300 градусов. Такие виды светильников используются при горизонтальном расположении ламп, а также при точечном освещении с затеняющим плафоном.

Различные варианты исполнения колбы в форме кукурузы

Редко встречающийся тип лампы с колбой в форме кукурузы – это филаментные лампы. Размещение нитей в цилиндре не обеспечивает изделию почти никаких преимуществ, а только уменьшает количество гелия. При этом значительно сокращается мощность и ухудшается теплопроводность. Поэтому лампа-кукуруза на филаментных диодах может быть использована как умеренный точечный источник освещения.

Варианты исполнения филаментных ламп в форме кукурузы

Груша

Светодиодные лампы в форме груши напоминают обычные лампы накаливания. Лампы с точечными светодиодами обладают углом свечения до 180 градусов, поскольку все диоды размещены на одной стороне пластины. Груши используются, в основном для люстр центрального освещения с рожками, направленными вниз. Если патроны будут иметь ориентацию на потолок, то нижняя часть комнаты будет затенена.

Варианты исполнения колбы в виде груши

Колбы типа «груша» часто используются в филаментных лампах. Благодаря рассеиванию потока на 360 градусов комната освещается равномерно, а затененных участков почти не остается. Однако при желании создать локальный источник света к таким лампам придется применять затеняющий плафон.

Варианты исполнения филаментных ламп в форме груши

Свеча

Светодиодная «свечка» имеет ограниченный угол рассеивания и небольшую мощность.  Для организации центрального освещения такие лампы должны быть представлены в большом количестве, с использованием люстры с рожками, направленными вниз. Если патроны обращены вверх, то под светильником образуется теневой участок. Оптимальное применение для свечи – ночники или настольные лампы.

Форма колб разнообразна, это могут быть как простые, так и витые свечи, а также имитация свечи на ветру, с загнутым верхом. К основным недостаткам подобной колбы относят небольшую мощность и слабый поток света. Поэтому их лучше использовать в люстрах с большим количеством патронов или для локального освещения (ночник, бра, прикроватная лампа).

Варианты исполнения колбы в виде свечи

Филаментное исполнение свечи позволяет добиться почти таких же преимуществ, как и у груши. Такие типы светодиодных ламп освещения обладают максимальным углом рассеивания и почти универсальны. При этом они компактны и безопасны.

Варианты исполнения филаментных ламп в форме свечи

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Классическая схема драйвера

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

1. Разделитель напряжения на емкостном сопротивлении.
2. Выпрямитель.
3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

• Почему моргают светодиодные лампочки: поиск неисправности + как починить
• Почему светодиодные лампы горят при выключенном выключателе: причины и решения

Сопротивление и мощность резистора

Вышеприведенные параметры резистора соответствуют напряжению сети 220 В. Бывает, что светодиодный светильник запитан от линии другого номинала. Тогда придется сделать расчет сопротивления и мощности резистора самостоятельно.

Сопротивление считаем по формуле R=∆U/I, в которой ∆U — разность между реальным напряжением в линии электроснабжения устройства и напряжением лампы, I — сила тока светодиода.

Лампочка будет работать нормально, если номинал резистора находится в пределах 150 – 510 кОм.

Мощность считаем по формуле P=∆U×I, где буквенные значения аналогичны вышеприведенным пояснениям.

Зная эти формулы, легко сделать необходимые вычисления номинала резистора.

Устройство лампы на светодиодах

В зависимости от назначения осветительного прибора и особенностей производственных линий фирмы-производителя, устройство светодиодной лампочки может иметь некоторые, достаточно ощутимые отличия, которые следует учитывать при выборе.

Устройство светодиодной лампы LED

Фирменные изделия

Конструкционными особенностями LED-ламп на 220В, которые выпускаются производителями с мировой известностью, является наличие следующих обязательных составляющих:

• светорассеивающей полусферы;
• чипов;
• алюминиевой печатной платы с пастой достаточной теплопроводности, что позволяет регулировать работоспособность чипов;
• радиаторов на основе анодированного сплава алюминия;
• драйвера, имеющего схему гальванически развязанного модулятора;
• полимерного основания цоколя в виде полиэтилентерефталат;
• цокольной части, имеющей никелевое покрытие.

Следует отметить, что драйвер обладает повышенной плотностью монтажа таких частей, как трансформатор импульсного типа, микросхемы и полярные конденсаторы, а также различные планарные элементы.

Диодные лампы на 220В принято считать максимально безопасными для эксплуатации в жилых помещениях, что обусловлено отсутствием стекла, которое может стать причиной травмы.

Низкокачественные китайские лампочки

Именно недостаточно высоким качеством и отсутствием целого ряда элементов, объясняется низкая стоимость светодиодных источников света, выпускаемых китайским производителем:

• отсутствие радиатора;
• отсутствие драйвера;
• наличие простого питающего блока в виде неполярного конденсатора;
• отсутствием надежной стабилизации выходного тока.

Питающей блок устанавливается в центральной части платы со световыми диодами. На одной стороне присутствует диодный мост и резисторы, а на другой – пара конденсаторов.

Процесс охлаждения в китайских источниках света осуществляется посредством точечных малоэффективных отверстий в корпусе, что и становится основной причиной частого перегорания кристаллов.

Filаmеnt лампы

• светодиодными стержнями;
• стеклянной колбой;
• металлической цокольной частью;
• платой драйвера.

В качестве дополнения можно рассматривать наличие основания цокольной части.

Таким образом, светодиодный филамент можно рассматривать как прямоугольный или круглый стержень из стекла с миниатюрными светодиодными кристаллами.

Нанесение на каждый элемент толстого силиконового слоя желтого люминофора помогает предотвратить прохождение ультрафиолетовых лучей, а также позволяет получить максимально равномерное рассеивание светового потока.

Как устроены такие лампы

В составе классической светодиодной лампочки присутствуют:

• цоколь и несущий корпус;
• блок питания;
• рассеивающая линза из пластика;
• драйвер;
• чипы;
• радиатор для отвода тепла;
• печатная плата.

Конструкция светодиодной лампы.

Форма может быть стандартной, то есть округлой или цилиндрической. Для системы общего пользования рекомендуется выбирать светильники, чья цветовая температура находится на уровне 2700 К, 3500 К. В градации спектра допустимы любые значения. Подобные изделия часто используют, чтобы подчеркнуть элементы интерьера или рекламными агентствами, чтобы подсветить баннер.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

• Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
• В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.
