Как заполнить и запустить закрытую и открытую систему отопления в частном доме

Как правильно заполнить систему

Существует два принципиально разных способа залива воды.

Сверху

Выполняется при помощи циркуляционного насоса. Желательно использовать электрический, особенно в системах с перепадом высоты от 10 метров.

Если есть только ручное устройство, залив можно выполнить с верхней точки при помощи штуцера, который соединяют с воздушным клапаном.

Жидкость поступает самотёком. Снизу должен быть открыт кран слива. Его перекрывают, как только показалась вода. Это помогает создать статическое давление равное высоте контура поделённой на 10 атм.

Далее, нужно увеличить количество жидкости до рабочего значения. К штуцеру подключают шланг при помощи шарового крана. С другой стороны на него крепят переходник к насосу с манометром. Шланг заполняют водой при закрытом вентиле на трубе. Затем её переправляют в контур, создавая поток воздуха из насоса. Процедуру повторяют 3—5 раз. Это нужно делать аккуратно, чтобы газ не попал в трубопровод. В противном случае придётся провести чистку системы.

Снизу

Для процедуры понадобится ёмкость объёмом не менее 200 литров (больше, в зависимости от системы). В неё помещают насос, создают необходимое давление.

​

Последнее вычисляют по высоте напора: значение в метрах делят на 10 и получают число в атмосферах.

Бочку предварительно заполняют водой. Уровень должен быть выше патрубка, чтобы избежать попадания воздуха. По мере перекачки жидкость доливают.

При заполнении антифризом используют малую ёмкость, чтобы не загрязнять шланг и корпус насоса. Его количество нужно восполнять чаще, периодически останавливая процесс.

Заполнение выполняют при открытых воздуховодах. Последними служат краны Маевского, размещённые на батареях. Под них устанавливают предметы для сбора жидкости. Когда она потечёт — вентили перекрывают.

Контроль давления осуществляют по манометру. Если показатель превысит статичный (его принимают равным длине напора в контуре, делённой на 10), в систему продолжают заливать воду до получения необходимой величины.

Окончив процесс, насос отключают. Затем откупоривают воздушные клапаны. Это нужно для удаления газа из системы. Давление в подобном случае упадёт, поэтому потребуется долив жидкости.

Внимание! В завершение следует осмотреть обвязку на наличие трещин и течей

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.
   В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Пропиленгликоль

Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).

Прочие характеристики пропиленгликоля:

• высокая вязкость;
• малая коррозионная активность благодаря наличию присадок;
• не токсичен – на канистрах с веществом есть маркировка «Эко»;
• коэффициент термического расширения – 0,05 %/град.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление. Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре

Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома
часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома.
Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• • 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
  • 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• • 3. После плавного запуска необходимо произвести выпуск
    оставшегося воздуха из системы отопления
    —
    из воздухосборников, расположенных в верхних точках многоэтажного дома
    на чердаке.
  • 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
  • 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха.
    Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
  • 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.
• Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackl
e

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Как правильно заполнить систему своими руками

Первое, что необходимо сделать пред заполнением отопительной системы, это высчитать необходимый объём жидкости-теплоносителя. Делается это просто: плюсуете объёмы, указанные в технических документах:

• Труб и радиаторов.
• Котла.
• Бака расширения.

Выбор насоса для заполнения: электрический или ручной

Если заливать антифриз или дистиллят, пригодится насос, который будет качать жидкий теплоноситель из резервуара (ведра, выварки) в контур. Насос можно использовать как электрический, так и ручной. Ручной же хорошо подходит, когда нет электричества и надо заполнить газовую систему отопления.

Фото 4. Ручной насос от производителя Инстан для закачки теплоносителя в системы отопления.

Погружным опрессовочным ручным насосом удобно не только залить теплоноситель в систему, но ещё и опрессовать её: провести проверку на герметичность и прочность. Единственный минус этого насоса в долгом и трудоёмком процессе закачки.

Промывка, опрессовка и исправление недочётов

Перед закачкой, если имеем дело со сменой жидкости — нужно убрать отработанный теплоноситель. Для этого открываем сливной кран. Если теплоноситель выходит плохо, применяем циркуляционный насос.

При смене теплоносителя отопительный контур надо промыть. Исключение из правила — глицериновый антифриз. При его применении промывка не требуется.

В процессе опрессовки систему испытывают на прочность и герметичность, закачивая воду под давлением, превышающим норму в 2—3 раза. Следят за показаниями манометра: если давление держится, то всё в порядке с герметизацией. А если падает — надо искать, где утечки и исправлять недочёты.

Важно! Перед процедурой опрессовки застелите полы непромокаемым полиэтиленом!

Залив теплоносителя, спуск воздуха и запуск отопления

Этот этап производится в следующем порядке:

1. Открыть краны: на расширительном баке, на подаче и обратке от котла, на циркуляционном насосе и вентили на всех радиаторах. А также на подаче и обратке коллекторов, если они присутствуют в системе.
2. Открыть автоматические воздухоотводчики (если есть).
3. Краны Маевского, наоборот, — закрыть.

Фото 5. Кран Маевского на отопительном радиаторе. Перед заливкой теплоносителя в систему краник необходимо закрыть.

1. Заполнить систему (то ли шлангом от водопровода, то ли насосом от ведра или бочки) через соответствующий кран. В это время будет слышен свист вытесняемого из системы воздуха. Закачиваем до показателя на манометре рабочего давления в 1,5 атмосферы. После этого закачку прекратить.
2. Далее, по всем радиаторам провести процедуру: открыть кран Маевского и ждать, когда из него после воздуха с водой пойдёт только вода. Это знак, что пора закрыть. После этой процедуры давление обычно падает.
3. Снова подпитать систему теплоносителем до уровня рабочего давления в 1,5 атмосферы.
4. Стравить воздух из циркуляционного насоса и запустить его на 15 минут. Затем снова стравить из него воздух. Если пойдёт вода — всё в порядке.
5. Во время работы насоса снова проверить воздухоотводчики и краны Маевского.

Внимание! Воздух из системы может выходить ещё 3 недели, так что приготовьтесь следить за рабочим давлением и подпитывать СО всякий раз до 1,5 атмосфер. Теперь надо включить котёл при работающем циркуляционном насосе (обязательно!) сначала на 40 °С прогрева

Проверить, как греют радиаторы на всём контуре. Если не греют — необходимо снова стравить воздух. И только когда вся система покажет рабочее состояние — увеличить прогрев котла до 60—70 °С. В таком режиме продержите систему ещё 3—4 часа, пока не убедитесь в её полной работоспособности

Теперь надо включить котёл при работающем циркуляционном насосе (обязательно!) сначала на 40 °С прогрева. Проверить, как греют радиаторы на всём контуре. Если не греют — необходимо снова стравить воздух. И только когда вся система покажет рабочее состояние — увеличить прогрев котла до 60—70 °С. В таком режиме продержите систему ещё 3—4 часа, пока не убедитесь в её полной работоспособности.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

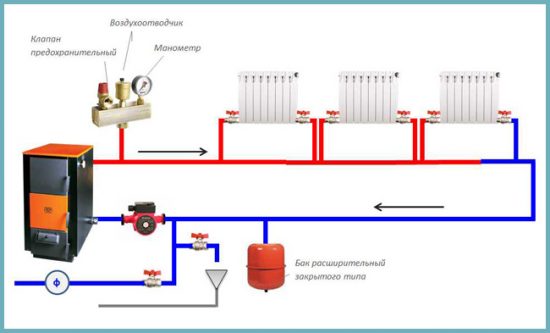

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
