Особенности конструкции
При строительстве зданий, утеплении и облицовке фасадов очень часто возникает необходимость в проведении высотных работ. При помощи лестницы и стремянки выполнить их не всегда возможно. В этом случае используют леса-конверты, которые можно изготовить и своими руками. Работа эта несложная, тем не менее она требует учета ряда нюансов.
Армянские леса отличаются исключительной простотой и эффективностью. Основу составляют конверты – треугольные опорные конструкции, которые изготавливают из досок толщиной 40-50 мм. Каждый конверт состоит из пары крепких брусьев, соединенных друг с другом в виде буквы «Г». Дополнительную крепость фиксации добавляют доски, заколоченные с внутренней стороны – они придают лесам устойчивую коробчатую форму.
Собранный конвертик насаживают на дощатую основу, поставленную ребром, закрепляют на необходимой высоте и упирают противоположным концом доски в землю.
По горизонтальным планкам треугольников выкладывают настил из досок. На первый взгляд подобные конструкции не производят впечатление надежных, внушающих доверие. Тем не менее опыт многолетнего их использования свидетельствует о том, что они практичны и удобны в работе. Более того, под весовой нагрузкой такие леса становятся еще более устойчивыми.
Необходимую прочность конструкции обеспечивают использование добротной древесины, а также длинные гвозди, которые проходят через пиломатериалы насквозь, тем самым сводя к минимуму риск их прорыва. При желании можно дополнительно соединить перекладины кронштейнов металлическими уголками и прикрепить к фасаду вертикальную полку.
Преимуществом таких лесов является их экономичность — на изготовление всей конструкции уходит совсем немного пиломатериалов, причем использовать можно даже обрезки. При необходимости армянские леса быстро демонтируются, перемещаются на другое место и собираются снова. Главное, они позволяют оперативно регулировать высоту рабочей площадки.
У таких конструкций имеется только один недостаток – в них отсутствует ограждение.
Выбираем материал для лесов
Можно встретить алюминиевые, стальные, деревянные и оцинкованные строительные леса. Материал выбрать проще, чем определиться с типом конструкции. Алюминиевые леса, конечно же, легкие, мобильность – основное их достоинство. Сталь – крепкий и долговечный материал. Причем этот сплав легко ремонтируется, чего нельзя сказать про алюминиевые конструкции. Оцинкованные строительные леса не только крепкие, как и стальные, но и не боятся ржавчины, поэтому являются идеальными для фасадных работ. Защитное покрытие позволяет даже хранить их на улице.
Очевидно, что сталь и оцинкованные конструкции будут стоить дороже всего. Алюминиевые леса, строительная пригодность которых иногда под вопросом, обойдутся дешевле. Еще сталь и оцинкованный материал намного тяжелее, поэтому частая транспортировка невозможна, но зато на такие строительные леса можно нагрузить, кроме рабочих, еще и море материала. Так что если вы работаете много, на крупных и длительных объектах, то алюминиевые леса вам не подойдут. Именно поэтому их редко используют в плановом и масштабном строительстве, к тому же, быстро окупается и дорогостоящая конструкция из более надежных материалов, так что на них не экономят.
Все вышеописанные строительные леса состоят из металлических частей. Но не стоит забывать и об их деревянных предшественниках. Этот тип является наиболее простым в исполнении и составляет конкуренцию алюминиевым строительным лесам на частной площадке. Главное достоинство – экономичность, ведь смастерить их сможет практически каждый, своими силами и почти из подручных материалов, если, конечно, рядом имеется лес.
Но такая конструкция довольно громоздкая, и после работ ее необходимо где-то хранить, алюминиевые леса в этом плане иметь выгоднее. Конечно, деревянная конструкция тоже разбирается, но доски уже вряд ли можно будет использовать еще где-то. Они испачкаются и будут поколоты гвоздями. Кроме того, самодельные леса годятся для проведения работ максимум на уровне второго этажа, правда, в частном строительстве большего и не нужно.
Изготовление простых подмостков
Это второй вариант ответа на вопрос, как сделать строительные леса своими руками. На первый взгляд, такие приспособления кажутся очень ненадежными, однако на деле оказывается наоборот. Конструкции, которые называют армянскими строительными лесами, или «конвертами», не менее надежны, чем традиционные изделия. Минус у них есть: это отсутствие возможности дополнить подмостки перилами.
Материалы и требования к подмосткам
Для их сооружения надо запастись:
- деревянным брусом (50х100 мм);
- и досками (толщина — 40-50 мм).
В этом случае фаворит тоже ель. Для работы потребуется обычный инструмент для работы с деревом. Но перед началом операции надо познакомиться с этим оригинальным приспособлением.
- Данные строительные леса не имеют традиционных стоек: они крепятся к стене, а не упираются в землю.
- «Конверт» — своеобразная полка, получающаяся с помощью соединения брусьев под прямым углом.
- Шаг этих креплений выбирается произвольно, чаще треугольники устанавливают через метр.
- Вертикальные элементы крепятся к стене, горизонтальные становятся настилом лесов.
Если есть шанс прикрепить треугольники к стене, то им можно воспользоваться, однако этот этап не является обязательным. Для упора или подстраховки (если предусмотрена фиксация) используют упорный брус или доски (50х100 либо 50х150 мм).
Сборка строительных лесов
Сначала из бруса делают треугольные опорные площадки. Чем их больше, тем надежнее будут подмостки. Для их сборки также берут гвозди.
- Чтобы усилить узлы изнутри, дополнительно используют металлические уголки.
- С обеих сторон каждого «треугольника» прибивают укосины из досок. Их количество зависит от ширины настила.
- Затем изготавливают подпорные элементы. Если их длина превышает 3 м, то рекомендуют брать более прочные доски (50х150 мм).
- После установки конвертов на необходимой высоте концы упорных элементов загоняют в грунт, затем фиксируют их края досками-кольями.
Настил для подмостков изготавливают из досок, толщина их (40-50 мм) зависит от длины пролета между элементами. Их в обязательном порядке фиксируют на конвертах — либо гвоздями, либо саморезами.
Как избежать смещения подмостков вбок?
Подпорки полностью защищают конструкцию от падения, однако есть вероятность, что во время работы она все-таки уйдет «налево» (или направо). Чтобы предотвратить такое развитие событий, придумано несколько способов.
- Если материал стены позволяет такое «варварское» обращение, то конверты просто прибивают к стене, но гвозди не вгоняют до самой шляпки.
- Когда рядом (сбоку) есть какая-то надежная поверхность, то крайнюю доску настила делают длинной. Ее просто упирают в эту поверхность.
- Для конверта устанавливают еще один упорный элемент — боковую укосину.
Если в качестве упора используются доски с меньшим сечением (не 50х150 мм), то для них тоже требуется дополнительный упор. Есть и другой вариант — похожая конструкция, но она имеет один недостаток: это невозможность регулировать высоту подмостков.
Универсальный вариант — козлы
Это еще одна (вернее, пара) конструкция, которая способна стать спасением для отделочных работ, во время которых важно, чтобы стена находилась на некотором расстоянии от строительных лесов. Если возникнет необходимость увеличивать или сокращать дистанцию, то легкие козлы станут решением оптимальным
Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту. Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д.
Изготовление таких простых конструкций нельзя назвать очень трудным, поэтому соорудить необходимый элемент можно даже в одиночку, но лучше действовать вдвоем. Однако и деревянные подмостки требуют аккуратности, точности, внимания ко всем деталям. О том, как сделать строительные леса своими руками, лучше расскажет следующее видео:

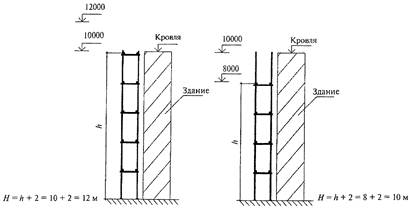

2.2 Расчет высоты лесов
2.2.1 Расчетная высота лесов (Н)
определяется согласно прилагаемым схемам (рис. ,
, )
Н
= h + 2 м,
где h = n × 2 — высота, равная удвоенному количеству ярусов,
2 м — добавление 2 м к высоте последнего настила,
n —
количество ярусов.
Ярусом считается модуль, состоящий из стоек, связей и поперечин,
а полуярусом — модуль, состоящий из стоек и связей.
2.2.2 Расчетная высота в случае
выполнения нестандартных ярусов, то есть меньше или больше 2 м, рассчитывается
как сумма количества ярусов, умноженных на 2 и полуярусов, плюс 2 м (рис. )
Н
= (n × 2 + р
× 1) + 2 м,
где n — количество ярусов,
р — количество полуярусов.
Рисунок 2
Рисунок 3
2.2.3 Для наклонной опорной плоскости, если уровень земли
ниже нулевой отметки (до — 2 м), то количество ярусов, затраченных деталей
(элементов) лесов, трудозатрат будет постоянным, например, n = 4 яруса (рис. ).
Высота лесов для расчета принимается 10 м.
2.2.4 Для наклонной плоскости здания, например, при перепаде
высот 8 — 10 м, количество ярусов (соответственно, затраченных деталей и
элементов лесов, трудозатрат) будет постоянным, а именно n = 4 яруса (рис. ).
Рисунок 4
Рисунок 5
Высота лесов для расчета, согласно прилагаемой схеме, принимается
H = 10 м.
При высоте менее 8 м, ярусов будет n
= 3 и H = 8 м.
Как делают леса?
Основой для строительных лесов являются металлические трубы, производство которых осуществляется на трубопрокатном заводе. После изготовления готовый материал отправляется на склад завода-производителя. Трубы бывают различных видов (бесшовные, водопроводные, магистральные, электросварочные).
Электросварочные (наиболее частый вариант) трубы делаются из кусков листовой стали, которые предварительно нарезаются на полосы нужных размеров и подвергаются необходимой обработке. Затем полученный материал отправляют в накопитель. Там куски листового металла сшиваются между собой высокочастотной электросваркой. Так получаются заготовки для будущих труб. Обработанный полуфабрикат отправляется на калибровку специализированным станком, благодаря которой снимаются все производственные излишки.
После всех действий трубы проходят проверку специальной аппаратурой и визуальный контроль, а после отправляются на заготовительный участок. Там их нарезают на ленточном станке в соответствии с необходимыми размерами. После нарезки они зачищаются и просверливаются в соответствии с установленными характеристиками. Затем осуществляется сварка деталей будущего каркаса. Это главный этап изготовления, придающий трубам необходимую форму сборных элементов.
Металлопрофильные леса
Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.
До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:
- Стоечную трубу, имеющую сечение не ниже 30х30 мм.
- Стяжечную тонкостенную трубу, диаметром в 20 мм.
- Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).
Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).
Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).
Вариант чертежа для создания строительных лесов из металла своими рукамиИсточник ins05.ru
Последовательность сборки
Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.
Изготовление распорок
Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.
Изготовление переходников
Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.
Собирание рамы
Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.
Видео описание
Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:
Сборка элементов в готовую секцию
Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.
Изготовка настила
Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.
Окрашивание готовой конструкции
Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются
Пример самодельных строительных лесов из металлаИсточник poligon.3dot.ru
Коротко о главном
Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.
Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.
По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.
Сборка металлических лесов
Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:
- круглая труба диаметром 15 мм – основа будущих распорок;
- профильная труба диаметром 30 мм – необходима для производства стоек;
- профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
- крепежные материалы для металла;
- «болгарка» – ею шлифуют углы и пилят трубы;
- дрель и сверла.
Подготовка распорок
Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.
Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.
Изготовление переходников
На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.
Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.
Сборка рамы
Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.
Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.
Монтаж секции
Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:
- ширина между стойками не больше 3 м;
- длина между стойками не больше 4 м;
- высота между этажами не больше 2 м.
Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.
Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.
Изготовление настила
Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.
Покраска лесов
Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.
Монтаж штыревых строительных лесов
Давайте рассмотрим особенности сборки и установки штыревых строительных лесов. Этот процесс включает в себя следующие этапы:
Вначале необходимо тщательно подготовить площадку для монтажа конструкции, выровняв и утрамбовав почву. После этого можно ставить опоры, размещая их как можно ближе к стене здания.
Когда опоры будут готовы, следует зафиксировать на них первые 4 стойки
Обратите внимание, стойки должны совпадать по типу и размеру, а также иметь заземление.
Третий этап – монтаж следующей пары стоек на готовую конструкцию. Выполняя обвязку с помощью ригелей, обогните строение по периметру и скрепите первую и последнюю пару стоек.
Затем можно нарастить леса до нужной высоты
В процессе работы следует скреплять новые стойки со стойками нижнего яруса, объединяя их ригелями. Когда конструкция достигнет заданной высоты, можно установить лестницы и ограждения, положить настилы. Леса должны быть прикреплены к стене дома по всей их площади.
Строительные леса своими руками из дерева, пошаговая инструкция
Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.
Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы).
Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.
Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше.
Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.
Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения.
Для расстояния между опорами в 4 метра по длине лесов внизудостаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.
К опорным балкам саморезами прикручиваются боковины из бруса.
Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех “монтажных этажей”, так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.
Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины.
Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.
Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.
Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.
https://youtube.com/watch?v=VasoycTK0Bwrel%3D0%26controls%3D0%26showinfo%3D0
- biglesa.com.ua
- sdelai-sam.pp.ua
- greensector.ru
- remoskop.ru
Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Виды и узлы строительных лесов из металла
При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.
Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.
Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:
Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны
При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин
Рамные леса — принцип крепления поперечин и укосин
Клиновые. При общей схожести конструкции отличаются формой соединения
На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
Непосредственное применение лесов
Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.
Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.
Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный
Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².
Монтаж профессиональных строительных лесовИсточник gridins.com
