Проект дома своими руками: чертежи, советы и инструкции по самостоятельному проектированию дома (145 фото)

Содержание:

Этапы самостоятельной планировки дома

  • Определение количества человек, которые постоянно будут проживать в доме;
  • Расчёт площади жилых комнат, исходя из принципа: 1 человек (1 супружеская пара) — 1 комната и определение помещений и мест общего пользования (кухня, гостиная, санузел, терраса);
  • Определение помещений под хознужды и дополнительные пожелания хозяев (котельная, сушилка, гардеробная, кабинет, бильярдная, сауна);
  • Знакомство с интерфейсом программы или проектировочного онлайн редактора;
  • Задание количества помещений и их параметров в программу (площадь, толщина стен, высота потолков);
  • Формирование планировки дома, путём компоновки помещений на чертеже с вычерчиванием окон, дверей, обозначением мест внутренних перегородок, чертежи лестниц;
  • Если функциональность программы или редактора позволяет задание инженерных коммуникаций, необходимо ввести данные по ним и соотнести с расположением помещений на плане дома;
  • Проведение необходимой коррекции, моделирование 3D-изображения, размещение предметов мебели и обстановки в 3D-модели.

Разумеется, каждая программа и интернет-редактор требуют изучения и освоения. В целом сделать планировку дома онлайн или в программе очень полезно для получения наглядного изображения, которое позволит легко и объективно оценить целесообразность и правильность  распределения внутренней площади будущего дома.

Основательный подход к проектированию и планировке сокращает сроки строительных работ и экономит бюджет!

С чего начать планировку на земельном участке?

Прежде чем вы начнете размещение зданий, необходимо определиться с характером почвы земли. В том случае, если будет высок уровень грунтовых вод, то строительству в обязательном порядке должны предшествовать дренажные работы. А вот если водоносный слой залегает глубоко, то первостепенным вопросом будет определение места для бурения скважины — все-таки практичность и рационализм должны стоять превыше дизайнерских изысков.

Пример планирования дренажных работ

Далее идет работа в отношении взаимного расположения зданий. Сделать это рационально и правильно не так уж сложно. Для начала, необходимо будет составить перечень, какие именно функциональные отделы будет включать в себя земля. Как бы там ни было, любая загородная усадьба предусматривает в наличии:

  1. Землю под строительство жилого дома;
  2. Землю под хозяйственные постройки;
  3. Зону отдыха;
  4. Гаражи, сауна, детская площадка;
  5. Садово-огородная зона.

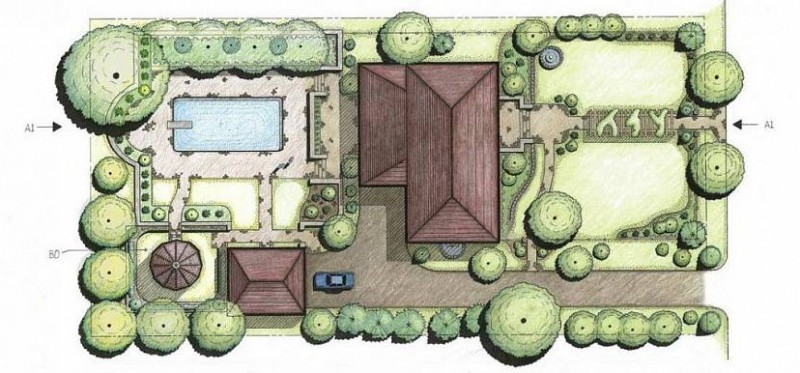

Схема расположения объектов

Возникает вполне закономерный вопрос — как же это все расположить, дабы и смотрелось хорошо, и комфорт ощущался? Особенно трудно заниматься планировкой маленького по площади участка — там ведь вариантов для дизайнерской мысли не так уж много, а вот для приусадебного проводится с учетом максимальной выгоды в функциональности, а не эстетики.

Составить проект дома самостоятельно или мелочи имеют значение

И таких «мелочей» можно перечислять до второго пришествия. Причем не забывайте, это действительно «мелочи». Ведь есть еще такое понятие, как «разрез по плоскости», «ступенчатый разрез», когда строительный узел нужно мысленно представить по тому непонятному, что изображено на бумаге.

Кстати, если охота составить проект дома самостоятельно еще не покинула вас, пожалуйста, изучите для начала какими должны быть линии в чертежах – тонкие, толстые, штрихпунктирные, волнистые и т.д.

Кстати, программа AUTOCAD – это обычный графический редактор, который вовсе не будет вместо вас чертить (даже виртуально) проект вашего дома. И, между прочим, далеко не все архитектурные отделы местных властей примут проект ни на чем другом, как на ватмане формата А3 (как знать, а вдруг и ваш среди них).

А вот если вы имеете среднее техническое образование, или хотя бы работаете с чертежами и можете их прочесть, тогда да, планировку поэтажную худо-бедно сделать сможете. Понятно, с ошибками, недочетами и прочими радостями «проекта дома самостоятельно». И если у вас есть профессионал, который сможет откорректировать ваше «творение», тогда попробуйте себя в качестве архитектора.

Самые распространённые параметры жилых строений

На данный момент планы домов довольно разнообразны. Есть самые распространённые параметры зданий:

Пример спроектированного плана дома 6х6 метров

6х8 м.;
7х7 м.;
8х10 м.;
10х10 м.;
10х12 м.;
12х12 м.

Чтобы сделать план, нужно учитывать этажность дома. Например, первый вариант строения, который обладает параметрами 6х6 м., не может быть только в один этаж. На такой площади будет невозможно оптимально расположить все необходимые помещения.

А к ним относят:

  • тамбур или коридор;
  • гостиную;
  • две спальни;
  • кухонную зону;
  • санитарные комнаты;
  • котельную и другие хозяйственные помещения.

Некоторые планы домов характеризуются наличием рабочего кабинета и детской игровой комнаты. Таким образом, при размере строения 6х6 м. на первом этаже размещается:

  • тамбур;
  • санитарные комнаты;
  • котельная;
  • кухонная зона;
  • гостиная.

На втором этаже:

  • две спальни;
  • санузел и ванная комната при необходимости.

Планировка домов 6х8 м. и 7х7 м. не слишком отличается от предыдущей. Просто увеличивается площадь гостиной или кухонной зоны. Другой вариант имеет план строения размерами 8х10 м, 10х10 м и 10х12 м.

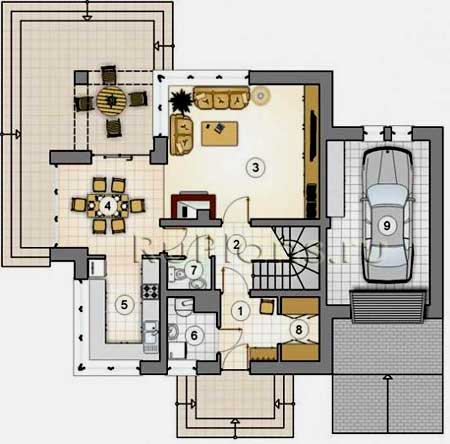

Подробный план дома 10х12 метров

Итак, в таких домах есть большой и просторный коридор, гостиная комната, кухня, санитарные зоны. Всё это только на первом этаже. В некоторых случаях за счёт гостиной обустраивают и рабочий кабинет.

Второй этаж полностью предназначен для отдыха. На нём размещаются две спальни, ещё одна гостиная или комната для семейных посиделок, ванная и санузел, а также большой коридор, который при желании можно сделать функциональным.

Если составляется план строения, которое будет иметь размеры 12х12 м. и более, то в сооружении второго этажа, в принципе, нет особой необходимости. На такой площади могут поместиться все необходимые для комфортного проживания комнаты. Загородный дом будет довольно большой.

Выстраивать его нужно только на том участке, который обладает большими параметрами.

Готовый план очень большого загородного дома

Передвигаться по дому должно быть удобно. Не надо загромождать пространство дополнительными межкомнатными перегородками или другими предметами декора. Располагают двери в том месте, которое в комнате считается наименее функциональным. Что касается окон, то большую роль играет сторона света, на которую они будут выходить.

Спальню лучше сделать в восточной части дома или западной. Желательно располагать её на втором этаже, чтобы больше обезопасить жильцов дом от постороннего шума с улицы.

Что касается гостиной, то она может находиться в любом месте. Довольно часто она размещается на южной стороне. Только вот тут необходимо сразу задуматься над нормальной вентиляцией помещения. Солнечные лучи, проникая в окна, способны хорошо прогревать комнату. Также здесь располагают кухню или тамбур.

Проект деревянного дома своими руками

Данные строения в основном проектируются собственноручно, владельцами частных территорий, которые хотят построить дачный домик или баньку.

Проект дома на даче или бани, не отличается, какой-либо сложностью, в основном это деревянные или шлакоблочные коробки с несколькими окошками и одной дверью. Примеры таких работ можно увидеть на фото, где их простота и одновременно симпатичный внешний вид, останавливает взгляд.

В основном в проект такого строения входит расчет необходимых материалов, расположение электротехнической проводки и оборудования. Расположение такого домика на дачном участке позволяет спланировать стратегию благоустройства и рационального использования прилегающей территории.

Как правило, для установки такого строения достаточного твердого основания, либо ленточного фундамента, на которые устанавливается каркасное строение либо производиться кладка шлакоблока.

Как составить план

Определи цели и участников

Первое, что нужно сделать — хорошо подумать (самостоятельно или с коллегами) — что из себя представляет проект. Для понимания тебе нужны ответы на следующие вопросы:

Когда будет понятно, что вообще за работа предстоит, прикинь, кто участвует в работе над проектом. Как минимум: ты — менеджер проекта — и заказчик. Но почти наверняка будет ещё куча специалистов. Следующая твоя задача: понять, кто именно.

Проведи декомпозицию работ

Чтобы составить план проекта, нужно разложить проект на более мелкие и контролируемые работы, реализация которых позволит добиться желаемого результата. Этот процесс называется структурной (или иерархической) декомпозицией работ.

Заодно и объём работ поймёшь.

Когда у тебя на руках будет список задач для специалистов…

Распредели обязанности

Я не буду тебя сейчас учить выбирать исполнителей для задач — это тема для отдельной статьи. Да и ты наверняка это умеешь делать и без меня. Поэтому поговорим о другом.

В больших проектах в порядке вещей, когда одной задачей занимаются несколько человек. Твоё дело, как менеджера проекта — распределить их зоны ответственности, чтобы они не тащили задачу в разные стороны.

Есть три основные категории работников:

  • —непосредственно исполнители, которые будут делать задачу;
  • —те, кто определяют, как выполнить работу;
  • —те, кто контролируют процесс и результат.

Если есть два специалиста, которые предпочитают разный подход — их нужно или раскидать по разным задачам, или одного из них (менее опытного и более дешёвого) ограничить в правах управления. Меньше всего тебе нужно, чтобы вместо работы они спорили, как именно нужно эту задачу делать.

Лучше всего составить таблицу с перечислением участников проекта, их обязанностями и правами. Не забудь только всем её показать, чтобы не было недопонимания.

(Отв. — ответственный за задачу. Уч. — принимает участие в выполнении задачи. Инф. — получает информацию о задаче)

Не пытайся повесить на участников проекта больше обязанностей, чем они физически могут потянуть — иначе сроки прогорят, задачи сделают кое-как, а виноват в итоге окажешься ты.

Составь и согласуй ТЗ

Список задач — есть. Исполнители — есть. Теперь нужно максимально подробно расписать технические задания и со всеми их согласовать.

Обычно ТЗ для каждой задачи делают сразу после декомпозиции, когда все задачи ясны. Но я считаю, что куда полезнее составлять ТЗ вместе с непосредственным исполнителем. Желательно, через понимание задачи. Тогда не будет никаких вопросов по ходу работы — ни у тебя, ни у исполнителя, ни у заказчика. Особенно много проблем может возникнуть с последним — либо на этом этапе, либо уже в разгар работы от заказчика могут поступать новые хотелки:

Тут главное заказчика вовремя остановить. Иначе проект всё будет разрастаться, вы его будете всё обсуждать и обсуждать, а когда приступите наконец к работе, с ума сойдёте всё это добро воплощать в жизнь. Обрубать все дополнительные пожелания заказчика тоже не надо — все должны идти на компромисс.

Составь график

Чтобы чётко понимать, когда какие задачи нужно делать, какие дела можно делать параллельно, когда должны быть готовы промежуточные результаты и так далее, нужно раскидать задачи по таймлайну. Пожалуй, самый наглядный и популярный вариант — нарисовать диаграмму Ганта.

Чтобы сделать диаграмму Ганта:

Конечно, диаграмма Ганта — не очень гибкая штука. Достаточно одному специалисту провалить дедлайн, вся диаграмма начнёт съезжать и разваливаться, а тебе придётся её постоянно корректировать. Но, наверное, её наглядность того стоит.

Определи возможные проблемы и риски

Проблемы могут возникнуть на любой этапе работы, и лучше к ним подготовиться. Закончить работу вовремя могут помешать:

Все эти проблемы могут возникнуть даже если ты был предельно внимателен на каждой стадии. Просто будь готов и заранее подумай, как будешь выходить из этих ситуаций.

Составить план проекта получилось, не время расслабляться. Теперь придётся следить за работой команды, проверять, всё ли идёт по графику. Для этого можно делать короткие созвоны или встречи с командой (каждый день, раз в неделю или как-то ещё — в зависимости от сроков). Даже если ты своей команде доверяешь.

Но, не смотря на всю масштабную подготовку к проекту, всё, скорее всего, пойдёт не по плану. Ни один проект не идёт гладко. Просто помни об этом и будь готов.

Особенности составления проектов домов: чертежи и план как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой.

Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

  • жилые комнаты;
  • хозяйственные помещения;
  • зоны общего пользования;
  • дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Как составить план дома самостоятельно

  1.  При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
  2.  Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
  3.  Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
  4.  Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
  5.  В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
  6. Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Обустройство участка правильной формы

Любой дачный надел предполагает семейный отдых, поэтому планировка должна учитывать потребности каждого члена семьи. Участок правильной, прямоугольной формы – наиболее часто встречающийся вариант, упрощающий процесс проектирования.


Планировка прямоугольного участка не вызывает затрудненияИсточник seattlehelpers.org

Существует ряд проверенных временем рекомендаций обустройства прямоугольной территории, в число которых входят следующие правила:

  • Размещение жилого дома. Место для строительства дома выбирают недалеко от входа (въезда) на участок; разделителем между жильем и проезжей частью служит палисадник. Дом нуждается в правильном расположении по сторонам света: главный фасад с верандой ориентируется на юг или юго-восток (это позволит использовать естественное освещение по максимуму).
  • Пропорции. При правильно проведенном планировании площадь зеленых насаждений должна превышает площадь застройки. Если сооружения, площадки и садовые дорожки занимают более 40% площади, планировка считается неэффективной.
  • Забор. Забор – одно из первых сооружений, появляющихся на участке. Облагородить границы территории можно, устроив около забора живую изгородь. Для этого необходим каркас и плетущиеся растения (жимолость, виноград).
  • Въездная зона. Часть земли дачного участка займет гараж, площадка для автомобиля и подъездная аллея. Чтобы уменьшить эту площадь, гараж стараются расположить вблизи от ворот.


Вертикальное озеленение забораИсточник seattlehelpers.org

  • Палисадник. Парадная часть загородного владения; от улицы отделяется живой изгородью или забором. Размер участка в 12 соток позволяет устроить эффектную зону входа (глубиной от 6 до 10 метров) — разбить цветник, высадить декоративные деревья или кустарник, засеять газон.
  • Хозпостройки. Они традиционно располагаются за жилым домом, в глубине территории. Вместе с тем, не стоит размещать их у дальнего края участка, чтобы не увеличивать количество и протяженность дорожек. Если постройки планируются рядом с домом, их закрывают декоративными растениями.
  • Растения. Деревья высаживают не ближе пяти метров от стен дома, иначе со временем они будут полностью затенять фасад. Солнцелюбивым декоративным деревьям и кустарникам, а также грядкам отводится солнечная сторона, для остальных подойдут тенистые участки.
  • Зона отдыха. Обустройство зависит от предпочтений семьи; бассейн стараются расположить в глубине территории, а площадку с мангалом – поблизости от дома.


Входная зона – визитная карточка вашего домаИсточник seattlehelpers.org

Пример сооружения дачного домика своими руками

Рассмотрим подробнее строительство из клееного бруса по проекту дачного домика для 6 соток. Фото таких сооружений можно часто встретить на строительных сайтах. Наш домик будет иметь площадь 6х4 м. В доме будет кухня, комната отдыха и маленькая открытая терраса, на которой имеется печь для приготовления барбекю. Ее же используют в качестве источника тепла в доме зимой.

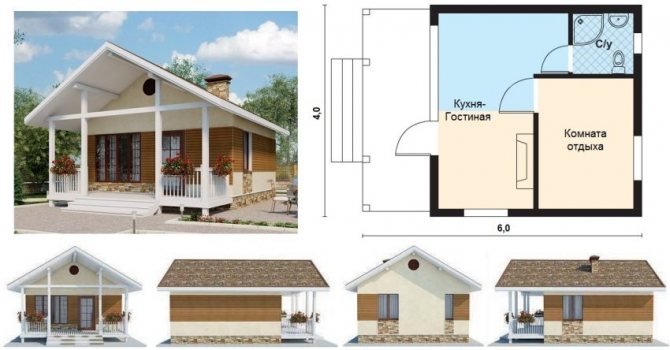

Проект дачного домика размером 6х4 м.

Брус имеет обработку антисептическими составами и морилкой. Фундамент будет ленточный, а под террасой столбчатый. Крышу можно выполнить двускатную под металлочерепицей. Домик делаем на участке, куда не заведено ни электричество, ни водопровод.

Планировка: 4 момента, на которые стоит обратить внимание

Земельный надел в 12 соток позволяет проявить фантазию в распределении объектов. Но делать это надо с учетом правил размещения, выработанных специалистами. Пренебрежение такими правилами чревато последствиями, ухудшающими качество жизни, комфорт и функциональность территории. Удачная планировка садового участка зависит от следующих факторов:

Месторасположение дома. Именно дом является точкой отсчета для остальных элементов и зон приусадебного участка.


Жилой дом задает размещение других объектовИсточник dekoriko.ru

  • Месторасположение хозяйственных построек. Они играют второстепенную роль, поэтому главный принцип их размещения – сделать так, чтобы они не бросались в глаза.
  • Садово-огородная зона. Чтобы получить хороший урожай, нужно много солнца, поэтому для растений стараются выделить максимально освещенные участки.
  • Зона отдыха. Ее не обязательно сосредотачивать в одном месте; отдельные элементы можно распределить по площади. Если для беседки желательно найти место в тени, то для бассейна предпочтительным будет открытое место.

Для грамотной планировки важны дополнительные характеристики участка:

  • Рельеф местности и наличие поблизости естественных водоемов или леса.
  • Форма участка и его расположение по сторонам света.
  • Тип почвы и уровень грунтовых вод.

Планировка дома с мансардой

Дом с мансардным этажом – это бюджетный вариант для создания дополнительной полезной площади. Как правило, на мансарде оборудуют спальни и кабинеты, а также детские комнаты. Относительная уединенность и красивый вид из окна являются преимуществами перед остальными помещениями.

Для сохранения комфортной температуры в зимнее время стены и потолок необходимо дополнительно утеплить. Хорошее освещение обеспечит большое окно. Когда наличие мансарды планируется заранее, туда при возведении дома подводятся все коммуникации.

Если мансарда есть, но нет необходимости использовать ее как жилую зону, можно устроить там мастерскую или использовать в качестве кладовки.

Пример планировки дома с мансардойИсточник sovas.ru

Начало проектирования дома

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Рекомендации по составлению планировки здания

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

  • свои реальные возможности, чтобы строительство дома не закончилось на середине;
  • необходимое количество этажей для комфортного проживания каждого члена семьи;
  • наличие оконных и дверных проемов. Оно не должно быть большим, иначе о функциональности многих помещений в доме можно забыть;
  • количество комнат, которое зависит от размеров дом;
  • форму и параметры крыши.

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Большую этажность специалисты не рекомендуют выстраивать. В этом нет необходимости. Будут только лишние затраты на обустройство домов.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Планируем этапы строительство дома

Итак, вы решили: «Все, строим дом своими руками!». Главное при этом изначально правильно организовать строительный процесс – это позволит сэкономить как время, так и средства на строительство. Как известно, современный загородный дом представляет собой сложное и дорогостоящее сооружение. Чтоб его возвести, необходимо, наряду с резервом свободного времени и материальными возможностями иметь четко сложившееся представление о том, что именно и как строить. Подбирая проект будущего дома, его объем, внутреннюю планировку, определяя материалы, конструкции, степень инженерного оснащения, необходимо все тщательно обдумать.

Когда проект выбран, его необходимо откорректировать относительно местных условий, после чего можно приступать к заготовке всех необходимых стройматериалов.

Благодаря тому, что на сегодняшний день в сфере малоэтажного строительства снят ряд ограничений, индивидуальный застройщик приобрел широкие возможности по сооружению загородных домов. Также этому способствует и значительное увеличение производства требуемых для строительных работ материалов, их свободная продажа, а также упрощение системы отвода земельных участков под строительство и согласование проектов частных жилых домов.

Заключение

Современный дачник использует дачу не только для выращивания и последующей засолки огурцов, хотя есть много людей, которые любят покопаться в земле, вырастить новый сорт томатов или экзотический фрукт. Строения в виде покосившегося сарая нынче не в тренде, большинство желает комфортно и интересно отдохнуть за городом, чтобы набраться сил для предстоящей рабочей недели. На дачный участок приезжают не вкалывать, а хорошо провести время, поиграть с детьми, поджарить шашлык, выпить по бокальчику с друзьями. Поэтому дачу теперь оборудуют универсальными домиками, а место вокруг, помимо грядок, занимают пруды, газоны, цветники. Красота и польза.
