Ввод электричества в дом

Декоративная подсветка

Декоративное освещение поможет скрыть недостатки, подчеркнуть особенности интерьера, создать нужную атмосферу в квартире. Для этой цели используют неоновую подсветку, стеклоблоки, светодиодные ленты и т. д. При выборе осветительных устройств нужно учитывать уровень естественной освещенности, предназначение помещения, его дизайн, цветовую гамму, комплект окружающей мебели, предметы декора.

Неоновая подсветка в квартире

Дополнить освещение в квартире можно с помощью неоновых лент. Эти приборы можно использовать для подсветки натяжного или многоуровневого потолка, освещения карниза. Также их устанавливают на настенных панелях, колоннах, стенах, перегородках. Неоновые ленты применяют для освещения пола, подиума и ступенек. Светящиеся вывески делают интерьер более оригинальным и праздничным.

Стеклоблоки с подсветкой в интерьере

Стеклоблоки позволяют создавать необычные световые эффекты в квартире. Это конструкции, состоящие из двойных стеклянных «кирпичиков» с рельефной или гладкой поверхностью, отлично пропускают свет, который проникая внутрь преломляется, делая комнату более светлой и просторной. Особенно красиво смотрятся стеклоблоки со светящимися элементами, внутри которых установлены светильники.

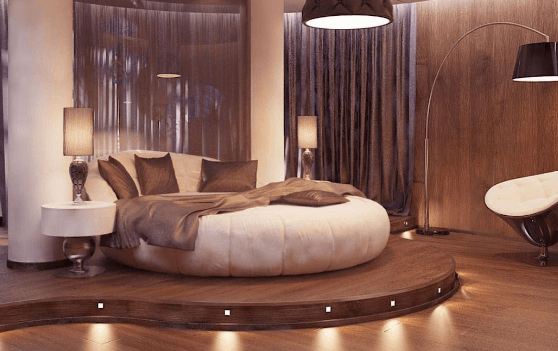

Подсветка пола

Освещение нижнего яруса комнаты осуществляется с применением встраиваемых светильников или диодных лент. Их устанавливают в пол, нижнюю часть стен, плинтуса или под мебель. Такая подсветка выглядит оригинально, зрительно увеличивает помещение.

Лестница в квартире тоже может выступать в качестве элемента осветительного декора. Светящиеся ступеньки выглядят очень необычно, к тому же, это практично.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.

Статья по теме: Точечное освещение: как разместить светильники на потолке (+68 фото)

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

Схема освещения в однокомнатной квартире Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Порядок монтажных работ

Вне зависимости от расположения узла учета, который может быть сделан на самом столбе или же на фасаде дома, необходимо провести ответвление от линии электропередачи и подвести кабель к дому. Выполняется это несколькими методами:

• воздушным способом;
• подземным способом.

На сегодняшний день более популярным является подключение посредством подземного способа. Это обуславливается весомым преимуществом такого способа – отсутствие висящего провода, который идет от столба к дому. Однако стоимость монтажных работ при таком методе гораздо дороже, нежели подключение воздушным способом. Подключение электричества к дому от столба схема помогает увидеть значительные отличия этих двух способов.

Для подключения электричества к дому необходимо использовать кабель марки СИП 4 сечением 16 кв. мм. Этот кабель отличается устойчивостью к воздействию УФА лучей и обладает длительным сроком эксплуатации, который составляет более двадцати пяти лет. Благодаря этому, с момента появления этого кабеля, именно его активно используют для подключения дома к электросети. При этом исходя из того, сколько подключается фаз, подойдет кабель с двумя и четырьмя жилами. На доме кабель закрепляется таким образом, чтобы в зимнее время, на него не попадал снег, который скатывается с кровли. Монтаж кабеля выполняется посредством специально созданной для этого фурнитуры и, как правило, не отнимает много времени. Если монтаж кабеля выполняется воздушным способом, то следует использовать кабель СИП с сечением не меньше шестнадцати мм кв.

Особенности подключения по воздуху

При подключении электричества от столба, который находится на расстоянии больше, чем 25 метров, при воздушном методе, необходимо устанавливать на его пути дополнительную опору. При монтаже дополнительной опоры, кабель между столбом, опорой и домом должен быть на высоте не меньше, чем шесть метров. При этом точка подключения на постройке должна устанавливаться выше отметки в 2,75 метра.

Осуществлять ввод алюминиевого провода внутрь дома категорически запрещается. Это регламентируется специальным документом, в котором указано, что алюминиевый кабель нельзя проводить в сгораемые конструкции. Вследствие этого, для того чтобы завести провод в дом, необходимо перейти с кабеля СИП на кабель ВВГ нг. Этот вид кабеля допускается применять как для организации обычной проводки внутри дома, так и по воздуху. Проход кабеля через стену дома должен быть сделать с помощью металлической гильзы с толщиной стенки не меньше чем 3, 2 миллиметра. Это необходимо с целью защиты провода от различного рода повреждений, в том числе и при усадке строения.

Особенности подключение электричества к дому под землей

Подключая дом к электросети с помощью подземного способа, следует использовать медный или алюминиевый кабель. Более качественным является медный кабель, он отличается более длительным эксплуатационным сроком, однако, и цена такого материала будет гораздо выше. При использовании медного кабеля он должен быть марки ВВГ с сечением не менее 10 мм. кв. Если же планируется использование алюминиевого кабеля, то наиболее подходящим является кабель марки АВБбШв с сечением не менее 16 мм. кв. Для укладки кабеля под землей – это обязательно должна быть бронированная марка провода. Монтаж кабеля в земле следует осуществлять таким образом, чтобы со стороны входа и выхода он был помещен в трубу из металла, которая должна иметь форму буквы Г.

При этом до конца от места изгиба в совокупности труба должна обладать высотой не меньше, чем два с половиной метра. Кроме того, труба должна выходить на поверхность из земли на высоту более чем 1,8 метра. Если часть кабеля под землей остается не защищенной трубой, ее необходимо защитить с помощью двухстенной ПНД гофры. Укладка кабеля в земле осуществляется на глубине от 0, 6 до 0, 8 метра. При этом сам провод укладывается именно на эту глубину. Проводить кабель в дом необходимо также через металлическую гильзу. Кабель нельзя укладывать под фундаментом дома.

Следует помнить, что при подключении электроэнергии к дому и при воздушном способе и при подземном, является достаточно сложным процессом, который требует соблюдение всех норм и стандартов, а также особой внимательности в работе. Поэтому, желательно доверять выполнение такой работы профессионалам, имеющим большой опыт работы.

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нолевой проводник, все равно цепь окажется разомкнутой и свет погаснет. Разница есть. Допустим, выключатель установлен на нолевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит).

Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним. Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь.

Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход. Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Итак допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.

Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нолевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

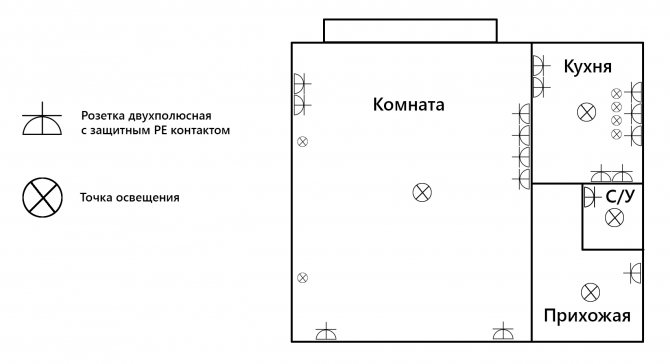

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене

Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

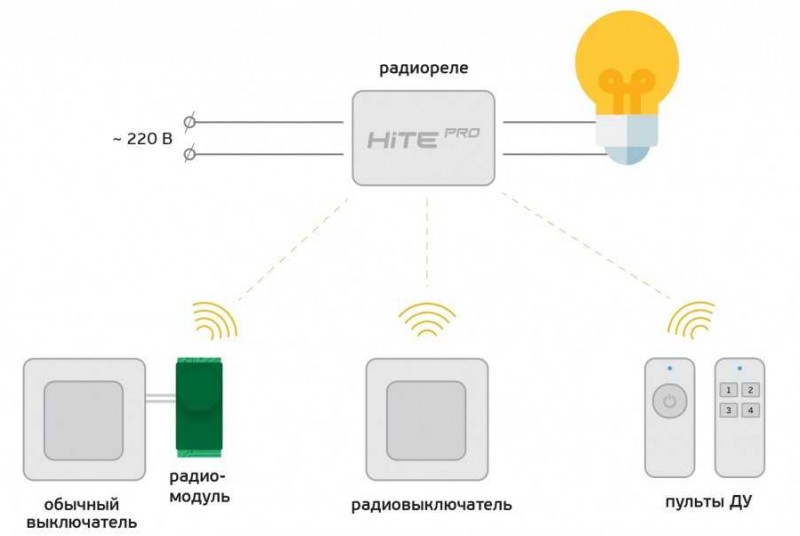

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

• на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
• в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
• в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

• Экономия электроэнергии;
• Удобство использования в длинных коридорах, спальнях.

Минусы

• Требуются навыки работы с электрикой;
• Проходные выключатели намного дорожи обычных выключателей.

Пошаговая инструкция подключения одноклавишного выключателя

Другие варианты схемы Что понадобится для коммутации схемы? Новый кабель в коробке В распределительную коробку заводится ещё один кабель.
Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку. Таким же образом происходит подключение двойного выключателя на две лампочки. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Фаза питания — к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя. Установочные элементы и инструмент Для выполнения электрической части работ вам потребуются следующие материалы и инструменты: распределительная распаечная коробка, в ней выполняется подсоединение всех проводов; две пластмассовых или полипропиленовых монтажных коробки подрозетники , они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях; розетка внутренней установки; выключатель внутренней установки с одной клавишей; осветительный прибор; набор отвёрток плоская и крестообразная ; нож или стриппер для снятия изоляции с жил; пассатижи с изолированными ручками; зажимы или изоляционная лента; индикаторная отвёртка. Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.
С люстры отходит общий провод, соединенный с нулем. Перед началом работы нужно обязательно отключать питание сети.

Особенности разводки проводов

Если осветительный прибор зажигается при включении — подключение выполнено верно Установить выключатель своими руками довольно легко, даже если монтаж осложнен наличием дополнительных устройств. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль. Сенсорные; Дистанционные.

Так же сейчас получил распространение выключатель — пульт ДУ. Перед составлением проекта разводки лучше заглянуть в официальный документ — ПУЭ правила устройства электроустановок , регламентирующий некоторые нюансы монтажа.
подключение одноклавишного выключателя

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Как подключить переключатель бра двухклавишного типа

Модели двухклавишных переключателей широко распространены, потому что позволяют управлять освещением из одного места путём включения всех ламп настенного светильника либо их части. Схема как подключить бра к переключателю достаточно простая, и для изучения несложная, однако нужно её усвоить, чтобы получить гарантированный результат подключения.

Двухклавишный переключатель – это выключатель, оснащённый тремя контактами, при этом один контакт общий является неподвижным, а два других, которые независимы друг от друга, являются подвижными. Таким образом, двухклавишный переключатель имеет шесть рабочих состояний: два состояния (включено и выключено) одной клавиши, два таких же состояния второй клавиши и два состояния обеих клавиш переключателя.

Переключатель может иметь состояния, когда включены либо выключены обе клавиши, либо когда включена одна из них отдельно от другой, и тем самым осуществляется процесс управления настенным осветительным прибором.

В принципе вот и все рекомендации как подключить выключатель бра, которое можно сделать самостоятельно, не вызывая специалиста.

Количество просмотров: 15824

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

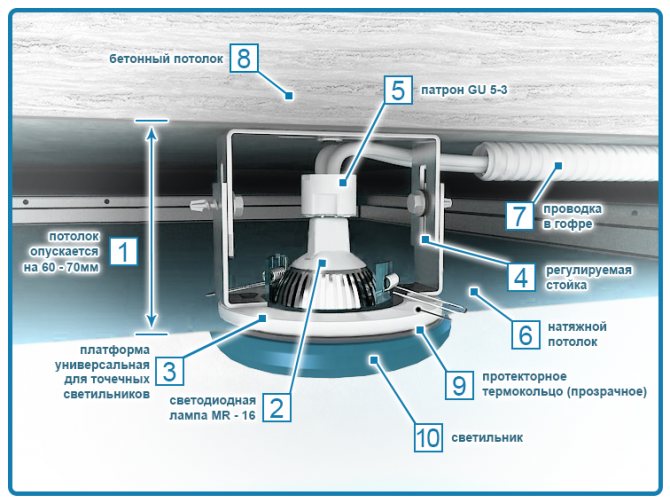

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

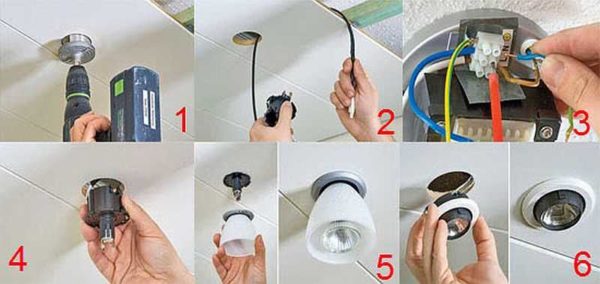

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
